1.2 單片機內部主要結構

一臺能夠工作的計算機要有這樣幾個部分構成：CPU（進行控制、運算）、RAM（數據存儲）、ROM（程序存儲）、輸入/輸出設備（如串行口、并行輸出口等）。在個人計算機上這些部分被分成若干塊芯片，安裝在一個稱為主板的印制電路板上。而在單片機中，這些部分，全部被做到一塊集成電路芯片中了，所以就稱為單片（單芯片）機，而且有一些單片機中除了上述組成部分外，還集成了其他部分，如A/D，D/A等。單片機內部的基本結構如圖1-1所示。

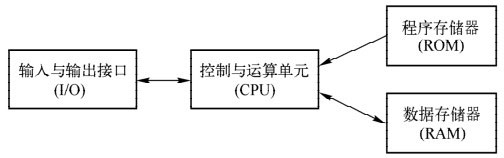

圖1-1 單片機內部的基本結構

計算機是數字電子計算機的簡稱，顧名思義，計算機既是利用電路實現數字運算的裝置，任何一臺計算機的計算都是在中央處理器（Central Processing Unit，CPU）中進行的；同時，CPU還要實現計算機整個工作過程的控制和管理。CPU一次所能進行的數據最大長度（用二進制數來衡量）稱為計算機的字長，單片機通常有4位、8位和16位這幾種類型。

輸入/輸出接口（Input/Output Interface，I/O）是計算機與外界交換數據的通道，需要計算機處理的數據、計算機處理后的數據和控制命令（也是數字信號）都得通過I/O接口實現計算機與外部設備的交換。I/O接口可以分為兩大類：并行接口和串行接口。

單片機中的存儲器按作用來分，也可分為兩大類：程序存儲器和數據存儲器。在單片機中，程序存儲器通常使用只讀存儲器（Read Only Memory，ROM）。在ROM中，存儲單片機要執行的程序、常數和表格。數據存儲器通常使用隨機讀寫存儲器（Random Access Memory，RAM）。在RAM中，存儲單片機要處理的數據、運算的中間數據和最終的結果等。

既然單片機是數字電子計算機，單片機所能處理的信號只能是“數字”。這句話有以下幾個含義：

① 單片機所能處理的信號只能是“數字”，而且只能是由“0”和“1”兩種信號組成的二進制數，其他任何需要單片機處理的信號最終都必須用（也必定能夠用）二進制數表示。

②單片機所能執行的指令也只能是由“0”和“1”兩種信號組成的二進制數。由二進制數表示的指令又稱為機器碼。由于機器碼難懂、不易記，人們通常采用助記符來表示單片機的指令。助記符通常都是由表示指令所完成的功能英文單詞縮略而成，因而用助記符表示單片機的指令比機器碼要容易得多，參見《附錄A標準8051單片機指令說明》。

③ 由①、②兩條可知，單片機所執行的指令和數據都是由二進制數表示的，其運算也只能采用二進制。顯然，CPU中的部件也只能是存儲和運算（處理）數字電路，也就是存儲器或稱為寄存器的功能不僅僅是為了存儲數據，而是有些“特殊”功能，如單片機中主要完成算術、邏輯運算的寄存器——累加器（Accumulator，ACC），控制程序運行的程序計數器（Program Counter，PC）等。所以，CPU中的這些存儲器又稱“特殊寄存器或?qū)Ｓ眉拇嫫鳎⊿pecified Register）”。

④ 不僅如此，不管是并行I/O接口（Parallel Port）還是串行I/O接口（Serial Port），單片機也是通過讀、寫這些I/O接口的特殊寄存器與外部電路交換數據（信息）的。
