書名：單片機C語言程序設計實訓100例
作者名：彭偉編著
本章字數： 220字
更新時間： 2018-12-27 05:12:06

3.18 開關控制LED

本例電路與代碼非常簡單，開關S1，S2可分別控制LED1，LED2的點亮與熄滅。

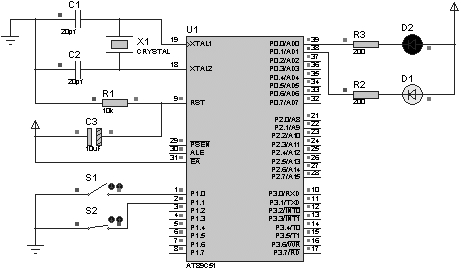

案例電路及運行效果如圖3-15所示。

圖3-15 開關控制LED電路

程序設計調試與實訓：

讀者在調試運行本例后，可以將前一案例中的鍵盤矩陣按鍵全部改為開關，重新修改程序，實現對單個開關合上的判斷以及多個開關合上的判斷，判斷結果可通過外部16只LED對應顯示。

源程序代碼：

        //----------------------------------------------------------------
        //  名稱: 開關控制LED
        //-----------------------------------------------------------------
        //  說明: 開關S1,S2分別控制LED1,LED2。
        //-----------------------------------------------------------------
        #include <reg51.h>
        sbit S1   = P1^0;
        sbit S2   = P1^1;
        sbit LED1 = P0^0;
        sbit LED2 = P0^1;
        //-----------------------------------------------------------------
        // 主程序
        //-----------------------------------------------------------------
        void main()
        {
            while(1)
            {
              LED1 = S1;
              LED2 = S2;
            }
        }
