3.19 繼電器控制照明設備
本例用繼電器控制大功率照明設備，運行本例時，按下K1鍵可點亮燈，再次按下時則關閉燈。
本例電路及運行效果如圖3-16所示。

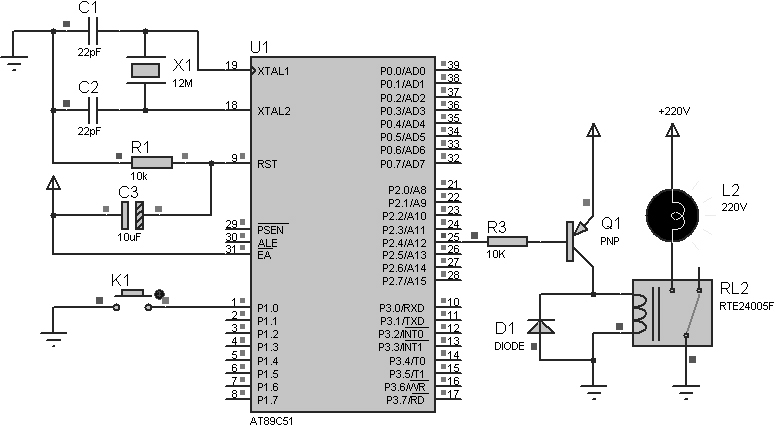

圖3-16 繼電器控制照明設備
程序設計調試與實訓：
本例用繼電器控制外部大功率設備，程序中繼電器控制定義在P2.4引腳上，每次按下K1鍵并釋放時，對RELAY取反，當RELAY為0時，NPN三極管導通，繼電器吸合，燈點亮，反之三極管截止，繼電器斷開，燈熄滅。
讀者可改用PNP型三極管控制繼電器，并實現對外部直流電動機的啟/停控制。
源程序代碼：
//-----------------------------------------------------------------
// 名稱: 繼電器控制照明設備
//-----------------------------------------------------------------
// 說明: 按下K1時燈點亮,再次按下時燈熄滅。
//-----------------------------------------------------------------
#include <reg51.h>
#define uchar unsigned char
#define uint unsigned int
sbit K1 = P1^0;
sbit RELAY = P2^4;
//-----------------------------------------------------------------
// 延時
//-----------------------------------------------------------------
void DelayMS(uint ms)
{
uchar t;
while(ms--) for(t = 0; t < 120; t++);
}
//-----------------------------------------------------------------
// 主程序
//-----------------------------------------------------------------
void main()
{
P1 = 0xFF;
RELAY = 1;
while(1)
{
if ( K1 == 0)
{
while (K1 == 0);
RELAY = ～RELAY;
DelayMS(20);
}
}
}
