1.3.2 激光復合焊接技術

雖然激光焊接具有焊縫深寬比大、熱影響區窄、焊接速度快、焊接熱輸入低、焊接變形小，以及聚焦后的光斑直徑小和能量密度高等特點，但對焊接接頭裝配精度和間隙要求高，焊縫易出現氣孔、裂縫和咬邊等缺陷。同時，由于激光器能量轉換效率低，焊接較厚的金屬板時需要較大的功率激光器，這不僅造成成本很高，而且體積也很大，設備投資大。而常規的熔化極電弧焊雖然焊接速度慢、焊接熱輸入大、熔深小、熱影響區大、焊接變形大，但是設備投資小，對間隙不敏感，便于填充金屬。因此，近年來激光焊接的發展趨勢之一就是采用“激光+電弧”的聯合焊接方法，將激光和電弧兩種熱源的優點結合起來，以彌補單一熱源焊接工藝的不足。激光-電弧復合焊也稱電弧輔助激光焊接技術，其主要目的是有效利用激光和電弧熱源，充分發揮兩種熱源各自的優勢，取長補短，以較小的激光功率獲得較大的熔深，穩定焊接過程，提高焊接效率，降低激光焊接的裝配精度和應用成本。

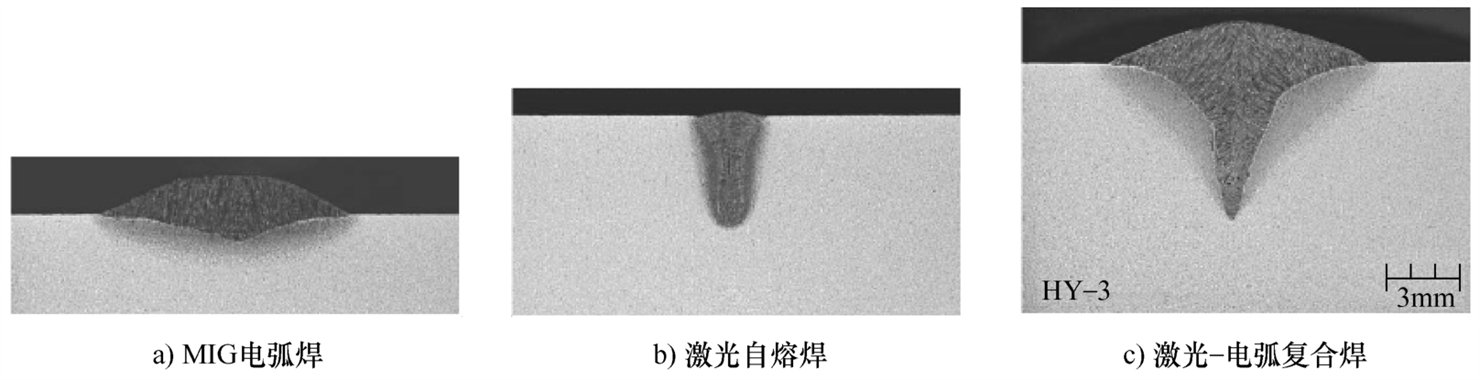

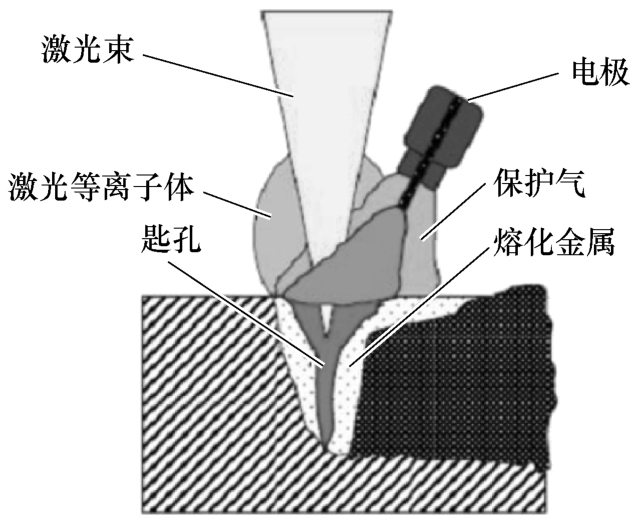

通過激光和電弧熱源的協同作用，激光-電弧復合焊接（LAHW）技術可以提高焊接速度和熔深，增強間隙橋接能力。圖1-3所示為激光-電弧復合熱源的焊接示意圖。圖1-4所示為3種焊接條件下的焊縫熔深對比，其中，圖1-4a所示為MIG電弧焊、圖1-4b所示為激光自熔焊、圖1-4c所示為激光-電弧復合焊。從圖1-4可以看出，復合熱源的焊縫具有很好的焊縫熔深和深寬比。

（1）按功率分類 根據激光-電弧復合焊中激光的功率大小，可將復合焊分為如下三類。

1）百瓦級激光-電弧復合。熱源顯示為電弧的特性，激光功率較小（≤500W），激光主要起穩定和壓縮電弧、提高電弧能量利用率的作用，多用于激光+TIG復合焊接，比較適合薄板焊接。

2）千瓦級激光-電弧復合。熱源兼有激光和電弧的特性，能夠充分利用二者的優點，多用于激光-MIG/MAG復合焊，適用于鋁合金、鎂合金、碳素鋼、低合金高強度鋼、超高強度鋼等材料的焊接。

3）萬瓦級激光-電弧復合。熱源顯示激光的特點，具有較大的焊縫深寬比，多用于大功率激光-MAG復合焊，主要用于船板等大厚板的焊接，設備投資較大。

（2）按工藝分類 根據激光-電弧復合焊采用的電弧種類不同，可將復合焊分為以下四類。

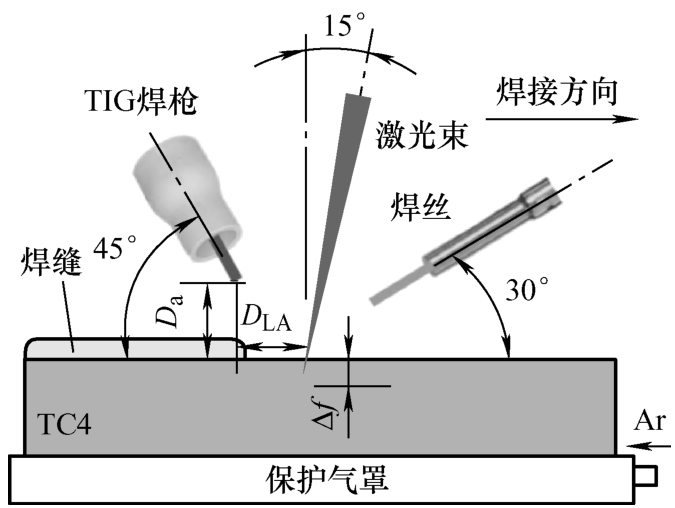

1）激光-TIG復合焊。激光-TIG復合焊接如圖1-5所示，該復合焊接方式較為簡單，也是最早實現復合的焊接方式，可采用同軸或旁軸方式。激光-TIG電弧復合焊接時激光在熔池中形成的小孔對電弧具有吸引和壓縮作用，增強了電弧的電流密度和穩定性；即使在高速焊接條件下，仍可以保證電弧穩定，焊縫成形良好，氣孔、咬邊等缺陷大大減輕。激光-TIG復合焊接速度是激光焊接速度的2倍以上，更是遠遠大于TIG焊。激光-TIG復合焊主要用于薄板和不等板厚材料的高速焊接，當焊縫間隙較大時也可添加填絲。影響其焊接效果的工藝參數主要有電弧電流、激光功率、激光與電弧夾角、距離和高度等因素。

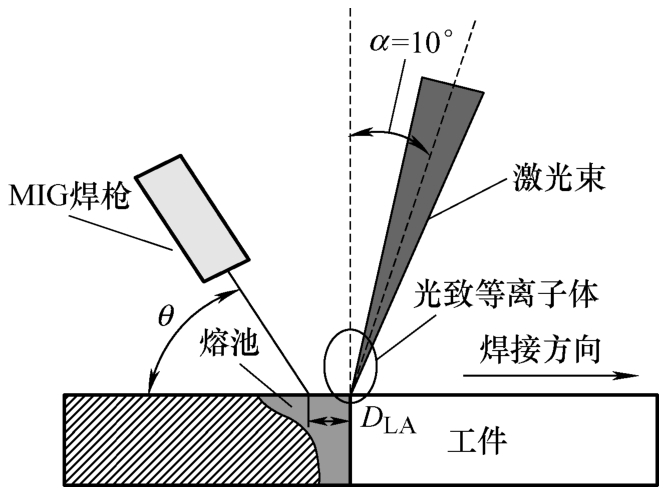

2）激光-MIG復合焊。激光-MIG復合焊接如圖1-6所示，是目前應用最為廣泛的一種復合熱源焊接方式，由于MIG焊具有送絲和熔滴過渡過程，一般采用旁軸復合方式，利用MIG焊填絲的優點，在提高焊接熔深、增加適應性的同時，還可以改善焊縫冶金性能和微觀組織結構。激光-MIG復合焊比激光-TIG復合焊可焊接更大板厚的板材，焊接適應性更強。

3）激光-等離子復合焊。激光-等離子復合焊接具有溫度高、電弧引燃性好、加熱區窄等優點，適用于薄板對接和不等厚板的焊接。

4）激光-雙弧復合焊。激光-雙弧復合焊是激光與兩個MIG或TIG電弧同時復合進行焊接的工藝。兩個電弧同時作用于熔池，可以大幅度提高焊接速度，減少單位時間內焊縫的熱輸入，可用于薄板焊接，且焊接過程非常穩定。

（3）按位置分類。根據激光與電弧的幾何位置關系，可將激光-電弧復合焊分為如下兩類。

1）旁軸復合。旁軸復合時激光束和電弧呈一定角度地作用在工件的同一位置。激光可以在電弧前方引入，也可以在電弧后方引入。旁軸復合容易實現，可以采用與TIG電弧、MIG電弧或等離子弧復合形式。

2）同軸復合。同軸復合時激光穿過電弧中心或電弧穿過對稱布置的環狀光束或多光束幾何中心到達工件表面。同軸復合具有對稱性，焊接時焊槍行走沒有方向性問題，非常適合三維結構的焊接，但設計比較復雜，實現難度較大，一般采用非熔化極TIG電弧或等離子弧。

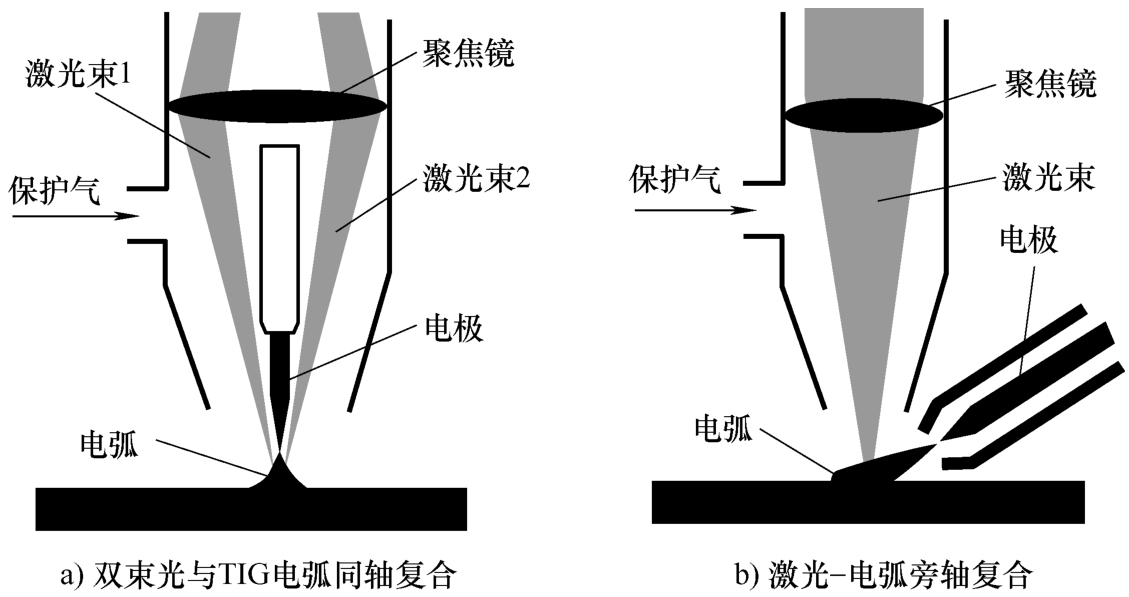

圖1-7所示為激光-電弧復合焊的兩種復合原理。

除上述分類方式外，激光-電弧復合焊也具有深熔焊和熱導焊兩種機制。當電弧電流較小時，電弧等離子體對激光的屏蔽作用較弱，小孔可以穩定存在，有利于對電弧弧根的壓縮與吸引，電弧電流密度較大，可獲得較大的熔深，表現為深熔焊的特征。當電弧電流較大時，電弧等離子體對激光的屏蔽作用增強，穿過電弧后激光能量損失很大，小孔不能穩定存在，電弧弧根不能被壓縮，電弧電流密度隨之降低，因而熔深變淺，表現為熱導焊特征。深熔焊轉變?yōu)闊釋?dǎo)焊的電流稱為臨界電流，激光功率越大，對電弧的吸引和壓縮能力越強，臨界電流越大。
