1.6.2 多層平面界面垂直入射

在實際超聲波檢測中時常遇到聲波透過多層介質，例如，鋼材中與探測面平行的異質薄層、探頭晶片入射聲波進入工件之前所經過的保護膜、耦合劑等均是具有多層平面界面的實例。

1.透聲層

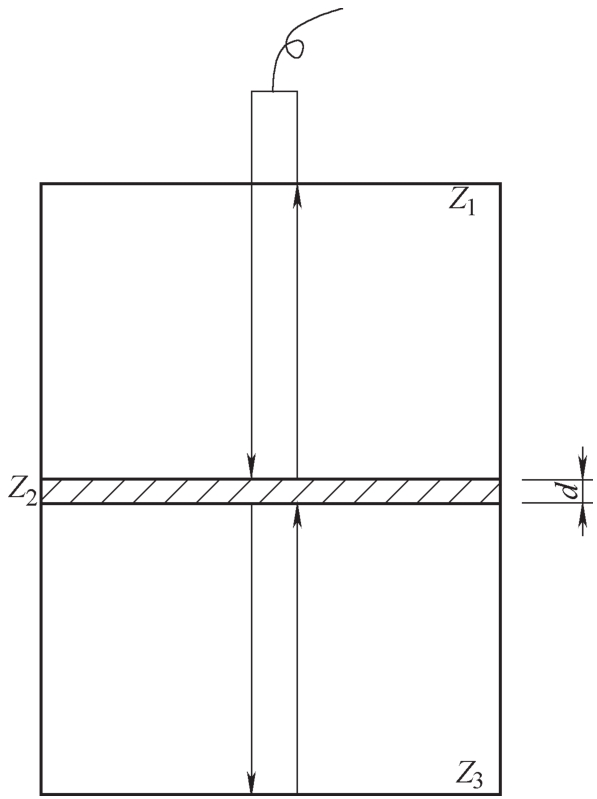

圖1-26所示為超聲波入射至均質材料中的雙層平面界面的情況，這時Z₁=Z₃，Z₂為異質層的聲阻抗。該異質層雙層平面界面上的聲壓反射系數和透射系數可用下列公式計算

式中，m=Z₁/Z₂，d為異質層厚度，λ₂為超聲波在異質層中的波長。

由式（1-31）和式（1-32）可以看出：

1）若Z₁=Z₃（異質層聲阻抗為Z₂），當異質層厚度剛好是該層中傳播聲波的半波長整數倍時，即，則，于是式（1-31）的γ_P=0，式（1-32）的τ_P=1。

這種情況如果發生在鋼板中，那么，當采用某種探測頻率探測鋼板中一種均勻的分層，而分層厚度恰為二分之一波長時，γ_P=0，就得不到該分層的反射回波（或反射回波很低），從而導致該分層缺陷的漏檢。τ_P=1，超聲波通過這一介質時，聲壓沒有變化，這層異質層似乎不存在，這時稱其為透聲層。為避免這種漏檢，可采用改變探測頻率的方法，改變后的探測頻率不應是原探測頻率的整數倍。

這種情況如果發生在直探頭的透聲層中，那么，當探頭采用鋼質保護膜，并用來探測鋼工件時，保護膜與工件表面之間的耦合層就是一層異質層。要使探頭發射的超聲波經過耦合層后達到較高的透射效果（即τ_P→1），就須使耦合層厚度為其半波長的整數倍，這種透聲層又稱為半波透聲層。

2）若Z₁≠Z₃（異質層聲阻抗為Z₂），要使超聲波能以較高效率透過異質層，就要求異質層變?yōu)槁暡ㄔ谄渲袀鞑ゲㄩL(zhǎng)的四分之一的奇數倍，即，此時有最大的聲強透射率，即

當時，異質層的聲強透射率最低，即

直探頭選用非鋼質保護膜，并探測鋼工件時就屬此種情況，此時耦合層的厚度應該為λ₂/4的奇數倍時，才有較好的透聲效果。

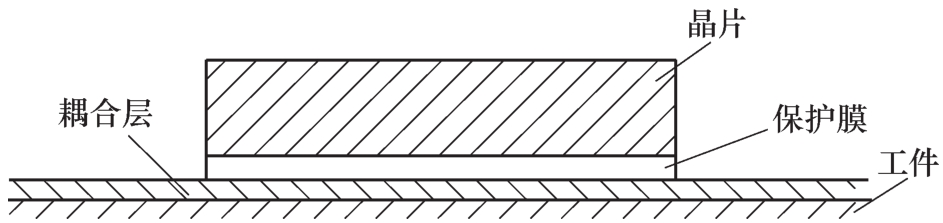

3）若將直探頭保護膜看作處于晶片與耦合層之間的異質層，如圖1-27所示因晶片聲阻抗總是不等于耦合層聲阻抗（即Z₁≠Z₃），因此，要使保護膜有較高的透聲效果，其厚度也應是λ₂/4的奇數倍。探頭保護膜除了要求有合適的厚度外，還應有一個適當?shù)穆曌杩埂．?dāng)保護膜聲阻抗Z_m滿足下列關系時，聲強的透射率就較高。

4）實際檢測中探頭上施以一定壓力，探頭與工作接觸緊密，得到的反射回波也較高，其原因是當耦合厚度d→0時，式（1-32）中，τ_P→1，透過的聲能也較多。在儀器和探頭性能測試時，或制作距離-波幅曲線時，為了使探頭獲得均勻的壓力，可用一定量的重塊壓在探頭上。當然，對于現場實際檢測時就沒有這種必要。

2.異質薄層的檢測靈敏度

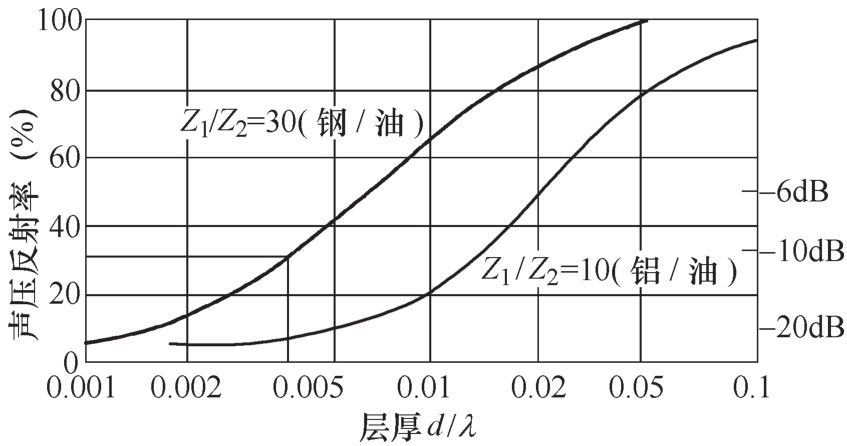

在超聲波檢測中，當缺陷反射聲壓僅為入射聲壓的1%時，檢測儀示波屏上就可得到可分辨的反射回波。被檢工件中的缺陷（如裂縫縫隙、層狀偏析和夾雜物等）薄層，當它們的反射面與聲束垂直或接近垂直時，都可以看成均質材料中的異質薄層。從圖1-28中可以看出，鋼中氣隙厚度為（10^-5～10^-4）mm（如兩塊高精度塊規之間的縫隙）時，用1MHz直探頭探測，就能得到幾乎100%的反射。實際缺陷由于表面不平整和帶有附著物，其間隙厚度還要大得多，因此更容易被檢測出來。這就是反射法探測裂縫有較高靈敏度的原因，但當鋼中1μm縫隙中充滿油（或水）時，仍用1MHz直探頭探測，只可獲得6%的反射聲壓。圖1-29為鋼和鋁中油層界面的聲壓反射率。

異質薄層的聲阻抗與工件材料聲阻抗差異越大，則聲壓反射越高，越容易被檢出；反之，兩者聲阻抗差異越小，則反射越低，檢出越困難。所以，同樣厚度的異質薄層位于聲阻抗不同的工件中，工件聲阻抗越大，對此薄層的檢測靈敏度越高。顯然，鋁和鋼中同樣性質和厚度的缺陷，超聲波對鋼中該缺陷的檢測力就高于鋁中同類缺陷的檢測能力。若要提高鋁中缺陷的檢測能力，可用提高檢測頻率的方法。如鋁中微小氣隙的反射率僅為此缺陷位于鋼中時的三分之一，若檢測頻率提高四倍，就可獲得原頻率在鋼中的反射率。
