1.6.1 超聲波在單一的平面界面的反射和透射

1.反射、透射規律的聲壓、聲強表示法

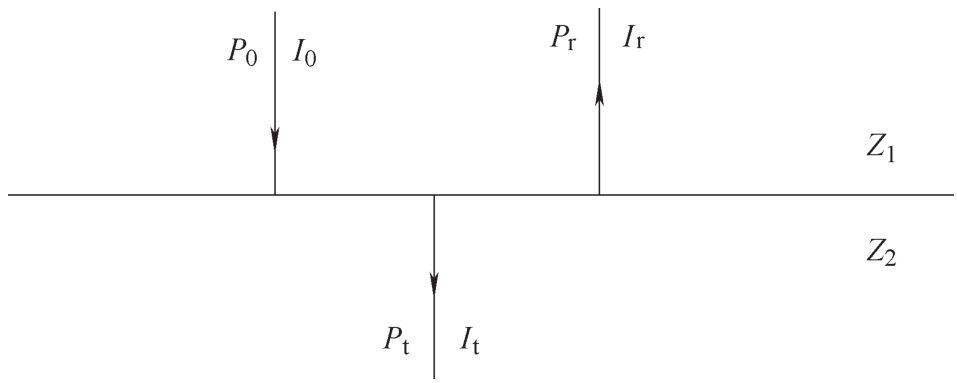

當超聲平面波垂直入射于兩種聲阻抗不同的介質的大平界面上時，反射波以與入射波方向相反的路徑返回，且有部分超聲波透過界面射入第二介質，如圖1-22所示。平面界面上入射聲強為I₀，聲壓為P₀；反射聲強為I_r，聲壓為P_r；透射聲強為I_t，聲壓為P_t。若聲束入射一側介質的聲阻抗為Z₁，透射一側介質聲阻抗為Z₂，根據界面上聲壓連續和振速連續的原則，并令m=Z₁/Z₂（稱聲阻抗比），就可得到：

聲壓反射系數

聲壓透射系數

若把聲壓看作是單位面積上受的力，那么作用于同一平面的力應符合力的平衡原理，因此，聲壓變化就可寫作P₀+P_r=P_t，等式兩邊除以P₀，得

即：

若把I_r/I₀和I_t/I₀分別定義為聲強反射率（R）和聲強透射率（D），就可得到：

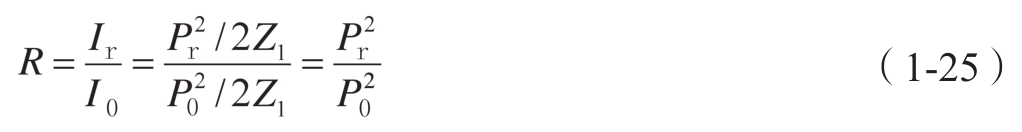

聲強反射率

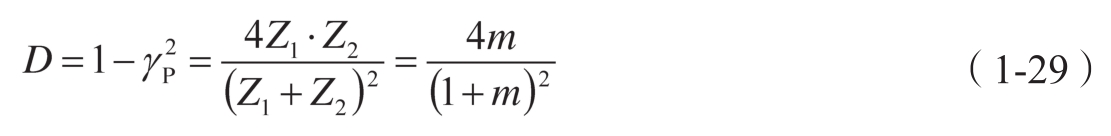

聲強透射率

聲強是一種單位能量，作用于同一界面的聲強，應滿足能量守恒定律，所以聲強變化可寫作I₀=I_r+I_t，等式兩邊除以I₀，得到

從式（1-22）和式（1-25）可知

從式（1-27）和式（1-28）可知

2.聲壓往復透過率

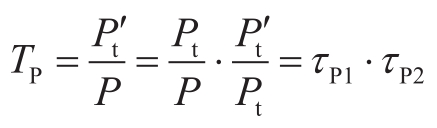

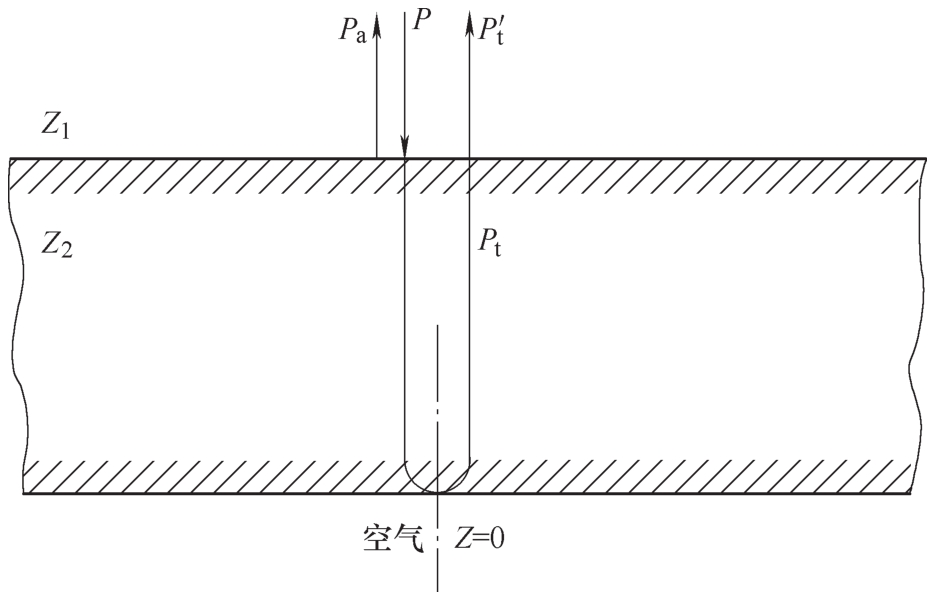

實際檢測中的探頭常兼作發射和接收聲波用，并認為透射至工件底面的聲壓在鋼/空氣界面上被完全反射后，再次透過界面后被探頭所接收（見圖1-23），因此，探頭接收到的返回聲壓與入射聲壓之比，即為聲壓往復透過率T_P。

因為

所以

比較式（1-29）和式（1-30）可以看出，聲壓往復透過率和聲強透射率在數值上相等。

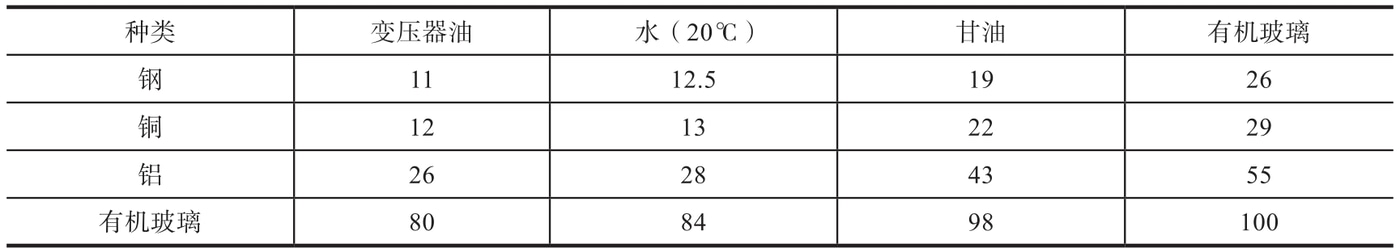

常用物質界面縱波聲壓往復透射率見表1-3。

3.介質對反射、透射的影響

超聲波垂直入射于兩種不同聲阻抗介質的平面界面，可以有以下四種常見的反射和透射情況。

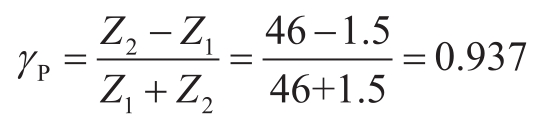

（1）Z₂＞Z₁ 若超聲波從水入射到鋼中，此時：Z_1（水）=1.5×10⁶kg/m²·s，Z_2（鋼）=46×10⁶kg/m²·s。水/鋼界面上聲壓反射系數為

聲壓透射系數為

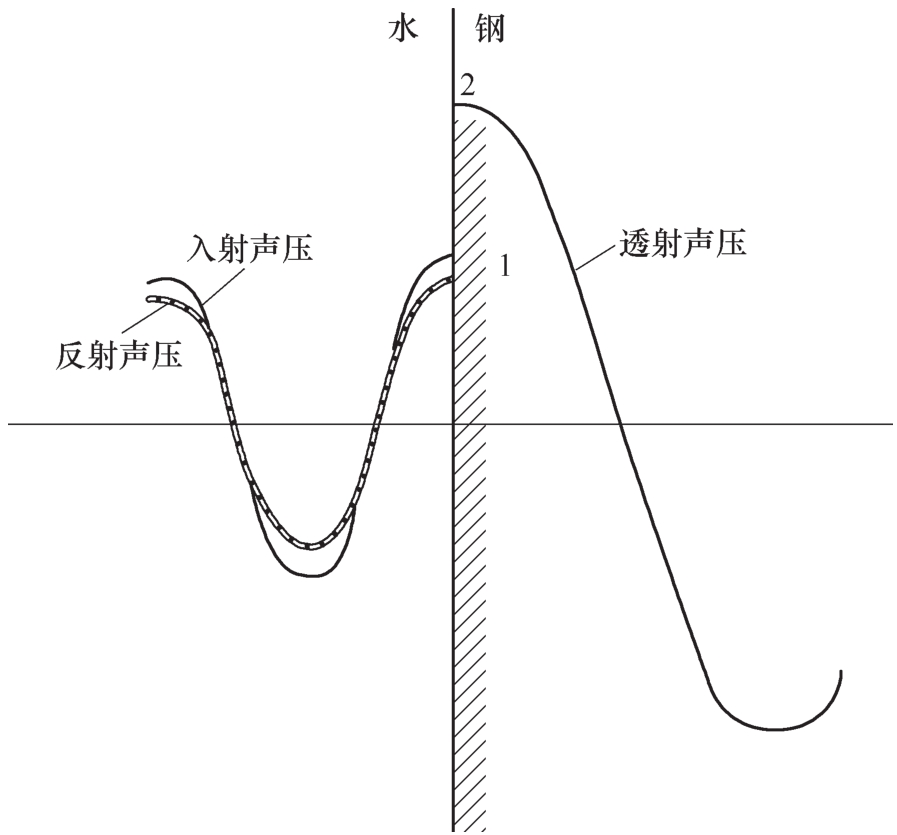

圖1-24所示為從水入射到鋼時，界面兩邊的聲壓分布情況。由圖可知，入射聲波自聲阻抗小的介質入射至聲阻抗大的介質，其反射聲壓略低于入射聲壓；透射聲壓高于入射聲壓，并等于入射聲壓與反射聲壓之和。這是由于聲壓與介質聲阻抗成正比的緣故，但透射波的聲強不可能大于入射聲強，即，表示100%的入射聲強中只有12%的聲強變?yōu)榈诙橘|(zhì)（鋼）中的透射波聲強。故鋼材水浸超聲波檢測應適當提高探測靈敏度以彌補鋼中透射聲強的減小。

（2）Z₂＜Z₁ 若超聲波從鋼入射到水中（即鋼材水浸檢測時工件底面的鋼/水界面），此時若Z_1（鋼）=46×10⁶kg/m²·s，Z_2（水）=1.5×10⁶kg/m²·s。

鋼/水界面上聲壓反射系數為

式中，負號表示入射聲波與反射聲波的相位差180°。

聲壓透射系數為：

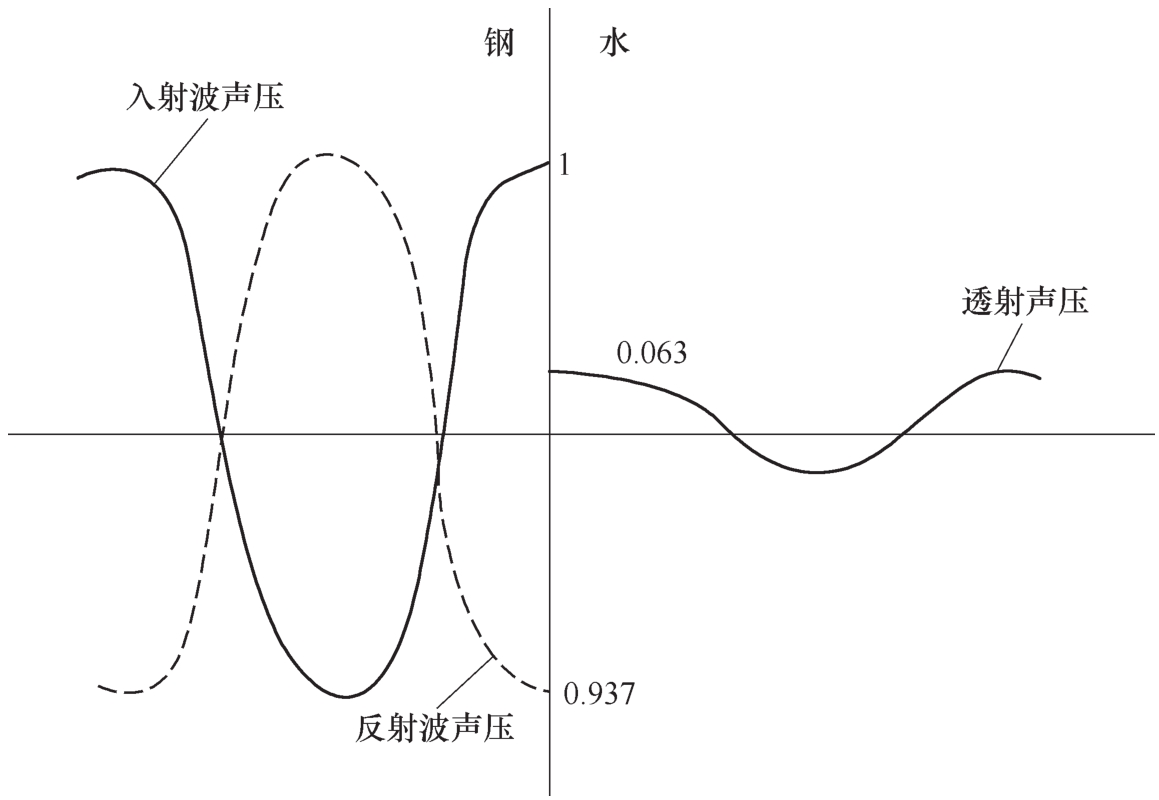

圖1-25表示從鋼入射到水時界面雙邊的聲壓分布情況。由圖可知，入射波自聲阻抗大的介質入射至聲阻抗小的介質，其反射聲壓絕對值小于入射聲壓，而兩者相位正好相反（γ_P得負值），且透射聲壓也因兩者相位相反，互相抵消而數值極小，但透射到第二介質（水）中的聲強，與上述情況相同。

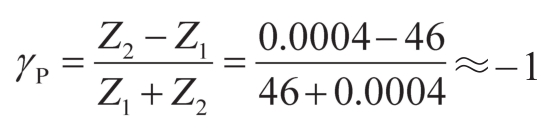

（3）Z₁?Z₂ 超聲波從固體入射到空氣中，如鋼工件底面，或如探頭直接置于空氣中均屬具有固體/空氣界面情況。此時若Z_1（鋼）=46×10⁶kg/m²·s，Z_{2（空氣）}=0.0004×10⁶kg/m²·s，鋼/空氣界面上的聲壓反射系數為

聲壓透射系數為

這也說明超聲波探頭若與工件硬性接觸而無液體耦合劑，若工件表面毛糙，則相當于探頭直接置于空氣，超聲波在晶片/空氣界面上將產生100%的反射，而無法透射進入工件。

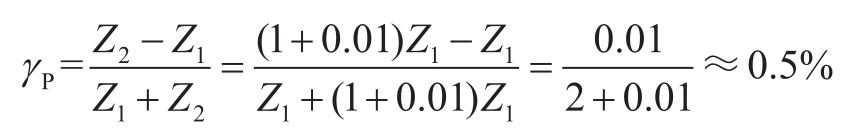

（4）Z₁≈Z₂ 超聲波入射至兩種聲阻抗接近的介質界面上時就是這種情況，如普通碳鋼焊縫金屬與母材金屬兩者聲阻抗通常僅差1%（即Z₂=（1+0.01）Z₁），此時，界面上的聲壓反射系數為

聲壓透射系數為

τ_P=1+γ_P=1+0.5%≈1

這表明在聲阻抗接近的異質界面上反射聲壓極小，基本上可以忽略，而透射聲壓與入射聲壓基本相同，透射聲強，聲能也幾乎全部透射到第二介質。
