1.2 OpenCV 編程環境搭建

本書使用的編程語言為C++，編程環境可為Visual Studio或Qt，讀者可根據自己的偏好搭建相應的編程環境，例如使用“Visual Studio 2019 + OpenCV 4.4”，或者“Qt + OpenCV 4.4”。下面將詳細介紹軟件環境搭建方法。

· 1.2.1 Visual Studio 2019安裝

Visual Studio 2019（VS 2019）安裝包可直接在Visual Studio官方網站下載，下載頁面如圖1-1所示。

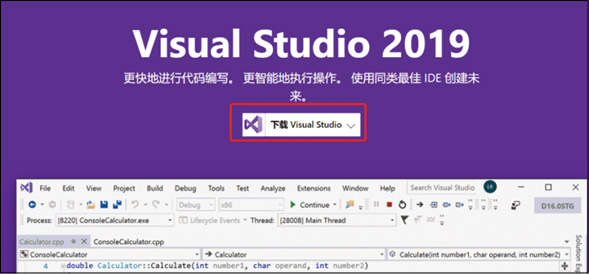

圖1-1 VS 2019下載頁面

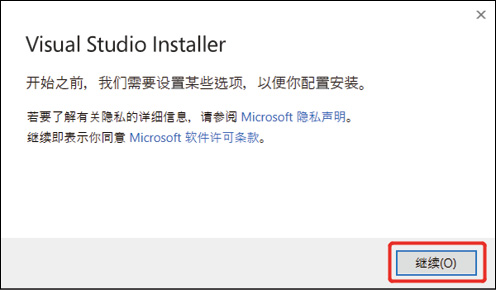

下載VS 2019安裝包后，雙擊打開安裝包開始安裝，安裝頁面如圖1-2所示。

圖1-2 VS 2019安裝頁面

單擊“繼續”按鈕，選擇“Visual Studio Community 2019”選項，單擊“安裝”按鈕。安裝組件選擇“使用C++的桌面開發”，如圖1-3所示。設置VS 2019安裝路徑為D:\VS，并對下載緩存進行設置，如圖1-4所示。

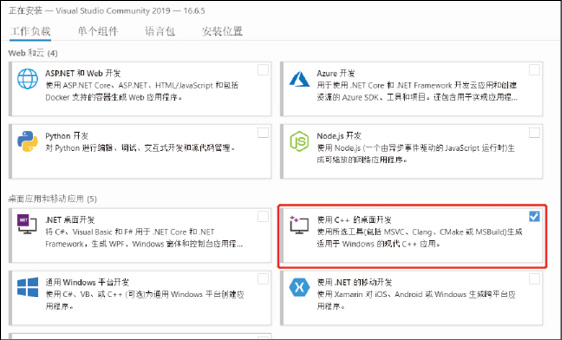

圖1-3 開發組件的選擇

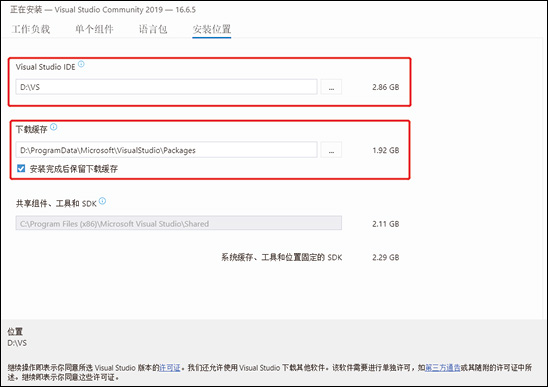

圖1-4 VS 2019安裝位置

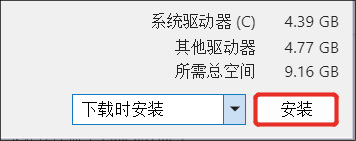

單擊“安裝”按鈕，如圖1-5所示，下載時間較長，請耐心等待，下載安裝完成后重啟計算機即可使用VS 2019。

圖1-5 開始下載安裝

· 1.2.2 Qt 安裝

Qt是一個跨平臺的C++開發庫，主要用來開發圖形用戶界面（Graphical User Interface，GUI）程序，當然也可以開發不帶界面的命令行用戶交互（Command User Interface，CUI）程序。本書將使用Qt來編寫程序。本書使用的Qt版本號為5.9.9，系統環境為Windows 10。

打開Qt官網，進入下載界面，選擇5.9版本后，進入下載地址界面，找到qt-opensource-windows-x86-5.9.9.exe安裝包下載即可，如圖1-6所示。

安裝向導如圖1-7所示。本書中Qt的安裝目錄為D:\QT，Qt代碼存放路徑為D:\QTCode（例如第1章的代碼，Qt代碼路徑為D:\QTCode\1），圖像路徑統一為D:\images。

圖1-6 下載Qt

圖1-7 安裝Qt向導

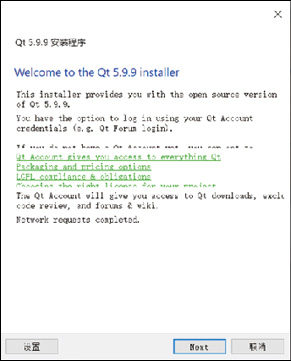

單擊“Next”按鈕，進入下一步歡迎界面，如圖1-8所示。

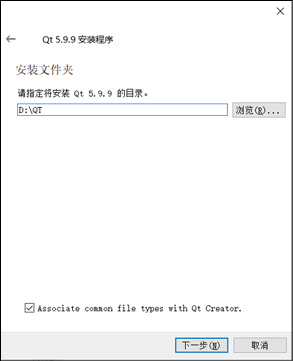

單擊“下一步”按鈕，選擇具體的安裝目錄，如圖1-9所示。

選擇安裝目錄后，選擇要安裝的組件，如圖1-10所示。圖中勾選了32位選項，64位計算機建議勾選第二個64位選項。

選擇安裝組件后，使用默認安裝工具即可，如圖1-11所示。建議在圖1-10和圖1-11中同時勾選MinGW 編譯器（注意選64位或32位）。

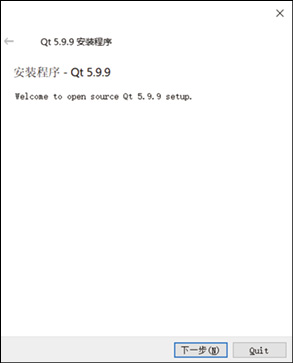

圖1-8 歡迎界面

圖1-9 自定義安裝目錄

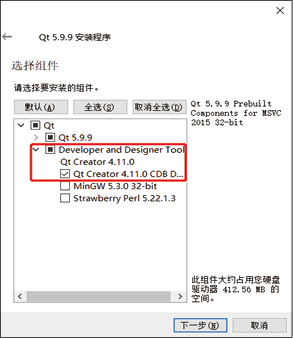

圖1-11 默認安裝工具

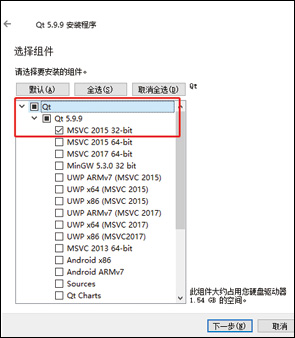

圖1-10 選擇安裝組件

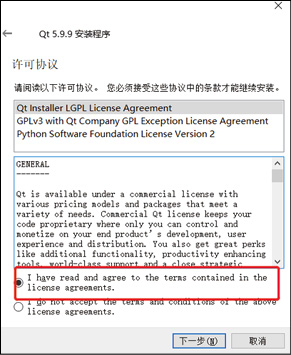

同意許可協議如圖1-12所示。

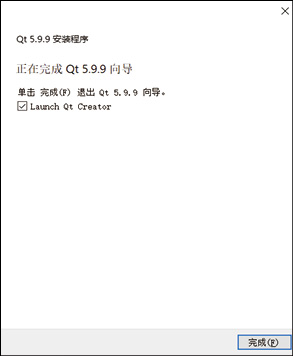

單擊“下一步”按鈕開始安裝，安裝完成后如圖1-13所示，Qt Creator啟動頁面如圖1-14所示。

圖1-12 同意許可協議

圖1-13 Qt安裝完成

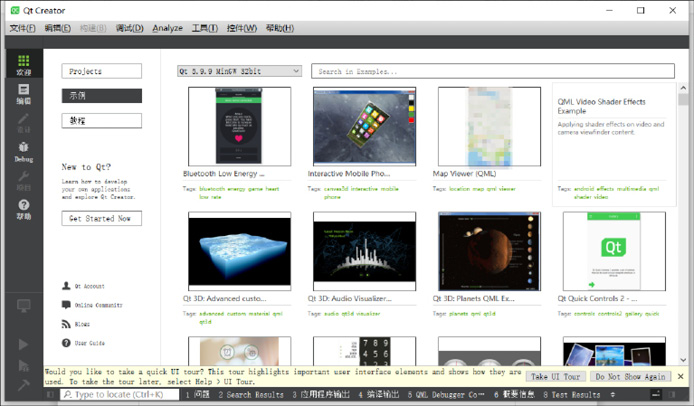

圖1-14 Qt Creator啟動頁面

Qt在統信Unity Operating System（UOS）上面的安裝比較簡單，在統信UOS的桌面單擊鼠標右鍵并選擇“在終端中打開”，打開UOS的命令行終端，在命令行終端輸入如下安裝命令即可完成Qt的安裝。

$ sudo apt-get install qt5-default qtcreator

輸入命令后，sudo（類似于Windows的添加/刪除程序）自動從網絡下載所需的包，例如開發工具Qt Creator，編譯器QMake，幫助文檔，開發樣例，等等，下載時輸入字母y確認下載即可。

· 1.2.3 OpenCV Release版本安裝

OpenCV 4.4安裝包可直接在官網下載。OpenCV包括Release（發行）版和Debug（調試）版，對于初學者來說，直接下載源碼編譯比較困難，可以下載Release版配置后運行。本書附錄2給出了OpenCV 4.4源碼和opencv_contrib模塊的編譯配置過程。

這里首先介紹Release版的安裝配置過程。下載Release版后（約203兆字節，安裝包名為opencv-4.4.0-vc14_vc15.exe），雙擊打開安裝包，指定解壓縮目錄為D:\OpenCV，如圖1-15所示。

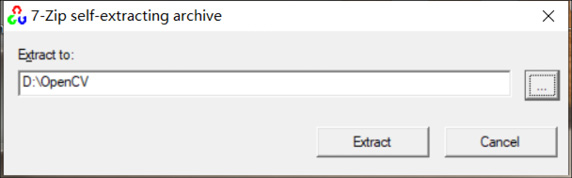

圖1-15 指定解壓縮目錄

· 1.2.4 VS 2019中OpenCV 4.4環境的配置

在VS 2019中配置OpenCV 4.4的具體過程如下。

（1）右擊“此電腦”圖標，選擇“屬性”命令進入系統窗口。選擇左側的“高級系統設置”選項，打開“系統屬性”對話框，選擇“高級”選項卡，然后在最下方單擊“環境變量”按鈕。在系統變量 Path中添加以下路徑。

D:\OpenCV\opencv\build\x64\vc15\bin

注意在前面變量前添加“；”，以便與另外一個路徑分開。

（2）設置VS環境變量。

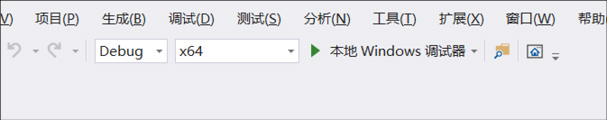

新建VS空項目HelloCV，并設置項目為Debug x64模式（若需設置Release模式，則設置項目為Release x64。建議設置兩種模式），如圖1-16所示。

圖1-16 設置Debug x64模式

（3）添加屬性表。

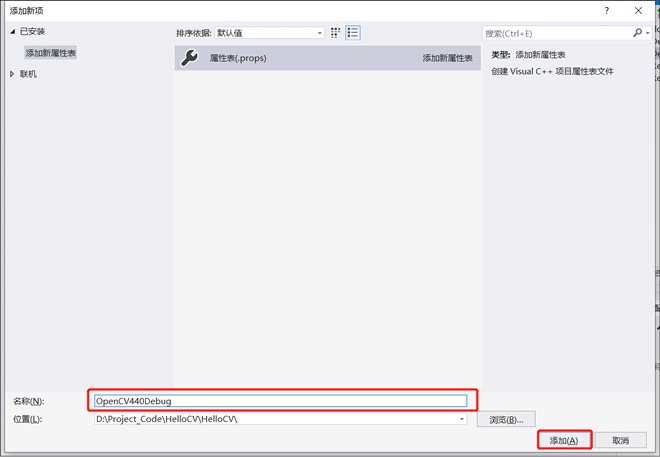

單擊“視圖”菜單，然后選擇“其他窗口”命令，選擇“屬性管理器”子命令，打開“屬性管理器”面板。在“屬性管理器”面板的Debug | x64 文件夾中添加新項目屬性表，命名為OpenCV440Debug，如圖1-17所示。

圖1-17 添加屬性表

（4）編輯屬性表。

在OpenCV440Debug屬性表上右擊，在彈出的快捷菜單中選擇“屬性”命令，對該屬性表進行編輯，具體步驟如下。

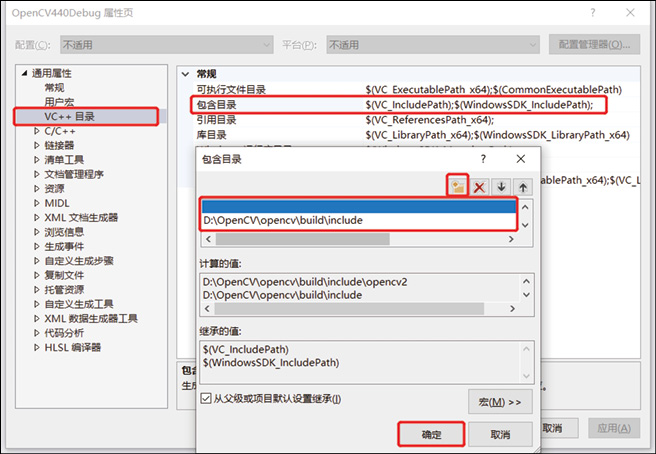

①選擇左側“通用屬性”目錄下的“VC++目錄”選項，在右側“常規”列表中選擇“包含目錄”選項，在彈出的“包含目錄”對話框中單擊“添加”按鈕，添加以下目錄，然后單擊“確定”按鈕，如圖1-18所示。

D:\OpenCV\opencv\build\include

圖1-18 添加“包含目錄”

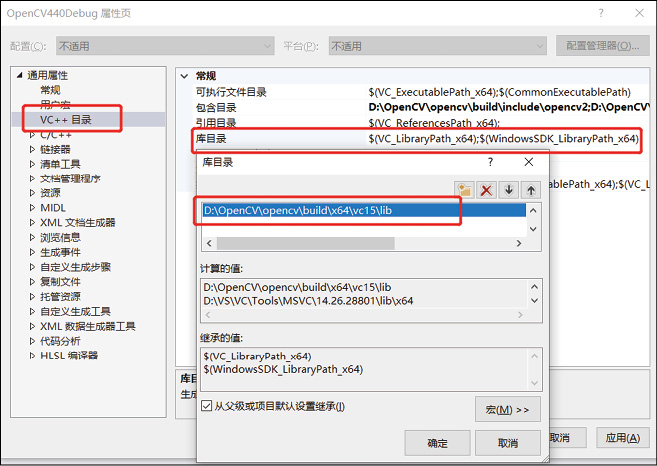

②在“常規”列表中選擇“庫目錄”選項，在彈出的“庫目錄”對話框中添加以下目錄，然后單擊“確定”按鈕，如圖1-19所示。

D:\OpenCV\opencv\build\x64\vc15\lib

圖1-19 添加“庫目錄”

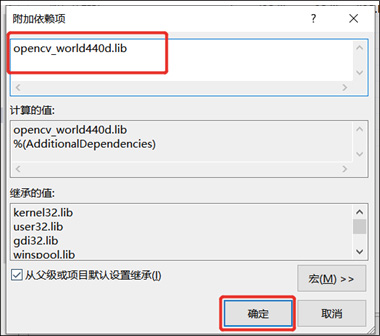

③選擇左側“通用屬性”目錄下的“鏈接器”選項，選擇其下方的“輸入”子選項，在右側“附加依賴項”中添加以下文件，如圖1-20所示。

opencv_world440d.lib

圖1-20 添加“附加依賴項”

opencv_world440d.lib文件名中的最后一個字母“d”表示VS生成解決方案為Debug模式。如果為VS中設置Release模式，注意去掉該字母。

（5）確認更改，退出屬性編輯器。

（6）進行測試（此處代碼暫時不予解釋，將在1.3節介紹）。

編輯測試代碼源.cpp文件，內容如下。

#include <iostream>
#include <opencv2/core.hpp>
#include <opencv2/imgcodecs.hpp>
#include <opencv2/highgui.hpp>
using namespace std;
using namespace cv;
int main(int argc,char** argv)
{
String imageName("touxiang.jpg"); //默認文件
if (argc > 1)
imageName = argv[1];
Mat image = imread(samples::findFile(imageName), IMREAD_COLOR); //讀取文件
if (image.empty()){  //檢查無效輸入
cout << "Could not open or find the image"<< endl;
return -1;//依次處理
}
namedWindow("Display window", WINDOW_AUTOSIZE); //新建一個顯示窗口，默認圖像大小
imshow("Display window", image);                // 在窗口中顯示圖像
waitKey(0);   // 無限等待，直到有按鍵被按下結束
return 0;
}

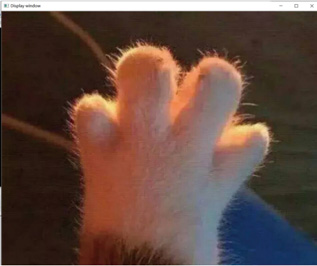

注意：將圖像文件touxiang.jpg放到源.cpp文件所在的目錄下，程序運行結果如圖1-21所示。

圖1-21 程序運行結果

那么，是否每次新建項目都需要配置屬性表呢？其實并不需要，有下面兩種方法可以使用。

方法一：將此項目作為一個模板，以后新建項目時都復制此項目，在其基礎上進行編輯。

方法二：此項目創建好之后，會在項目根目錄下形成OpenCV440Debug.props文件，將此文件復制出來，放到一個固定目錄下，以后新建項目時在屬性表里單擊“添加現有屬性表”按鈕，導入該文件即可。

· 1.2.5 Qt 5.9.9中OpenCV 4.4環境的搭建

編譯Qt程序常用MinGW和MSCV編譯器。由于MinGW編譯器需要用CMake重新編譯源碼，操作起來較為煩瑣，因此本書采用MSCV編譯器，且通過配置Qt工程中的.pro文件添加OpenCV的庫文件和頭文件。搭建過程如下。

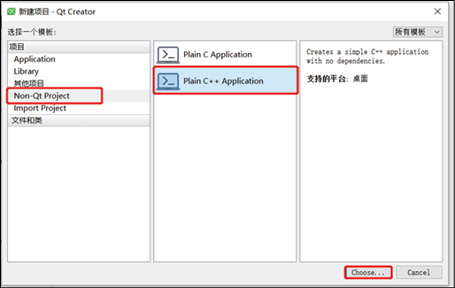

（1）打開Qt Creator，新建C++項目，如圖1-22所示。

圖1-22 新建C++項目

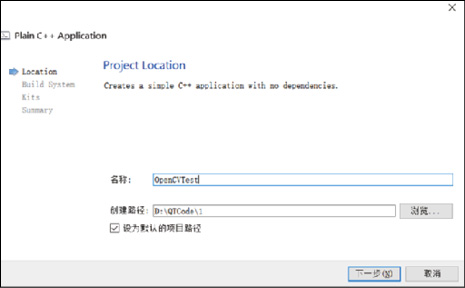

（2）設置項目名稱、路徑，如圖1-23所示。

注意，Qt代碼路徑統一為D:\QTCode，第1章的程序和代碼對應的Qt代碼路徑為D:\QTCode\1。

圖1-23 項目名稱、路徑

（3）選擇編譯器。這里可選的編譯器有QMake、CMake等，默認使用Qt自帶的QMake編譯工具。

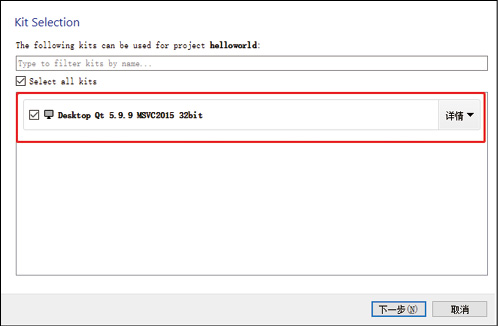

（4）工程配套選擇“Desktop Qt 5.9.9 MSVC2015 32bit”（應與圖1-10選擇的組件對應），如圖1-24所示。

圖1-24 工程配套選擇

（5）不需要配置工程管理則此處保持默認設置，單擊“完成”按鈕，如圖1-25所示。

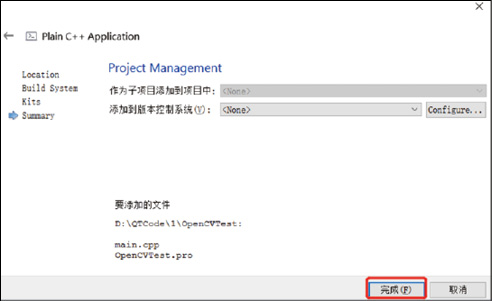

圖1-25 工程管理

（6）項目創建完成后可以看到項目目錄和文件，如圖1-26所示。

圖1-26 項目目錄

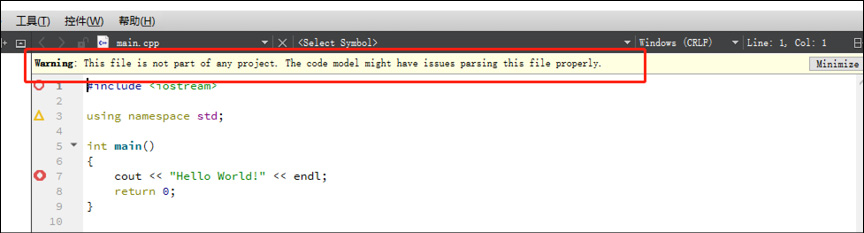

第一次構建Qt項目時可能會出現文件不屬于項目的警告提示，如圖1-27所示。

圖1-27 警告提示

單擊左側的項目，配置項目模式，如圖1-28所示。進入項目模式后，可以看到項目配置窗口，如圖1-29所示。

圖1-29 項目配置窗口

圖1-28 配置項目模式

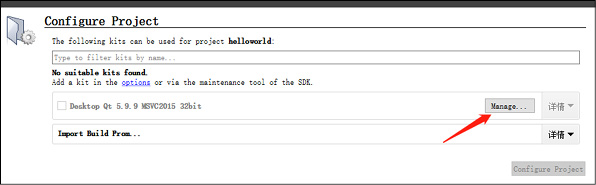

單擊“Manage...”按鈕，配置編譯工具（應與圖1-10中對應），如圖1-30所示。

圖1-30 配置編譯工具

按圖1-31所示，務必在這一步選擇正確的組件，否則后續構建時會出現錯誤，注意x86（代表32位）與64位計算機不兼容。

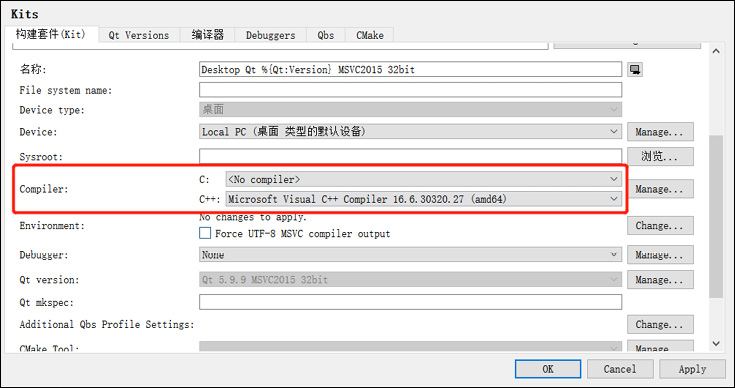

選擇正確的C++編譯器Microsoft Visual C++ Compiler 16.6.30320.27(amd64)即可，不需要配置C語言編譯器（本書使用C++進行開發），如圖1-32所示。

至此，問題得到解決。

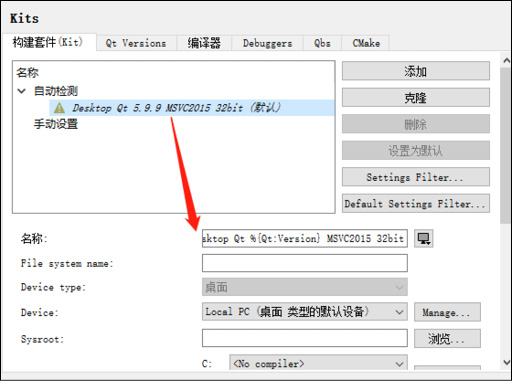

圖1-31 Kits配置

圖1-32 選擇C++編譯器

（7）雙擊OpenCVTest.pro文件進行編輯，添加如下OpenCV配置。

添加OpenCV的頭文件和庫文件，頭文件只需要添加所在路徑即可，庫文件則需要提供庫文件的所在路徑，以及編譯的時候鏈接到哪一個庫文件，如圖1-33所示。

# 導入頭文件
INCLUDEPATH+=D:/OpenCV/opencv/build/include
INCLUDEPATH+=D:/OpenCV/opencv/build/include/opencv2
# 導入庫文件
win32:CONFIG(debug, debug|release):{
LIBS+=-LD:/OpenCV/opencv/build/x64/vc14/lib\
-lopencv_world440d
}
else{
LIBS+=-LD:/OpenCV/opencv/build/x64/vc14/lib\
-lopencv_world440
}

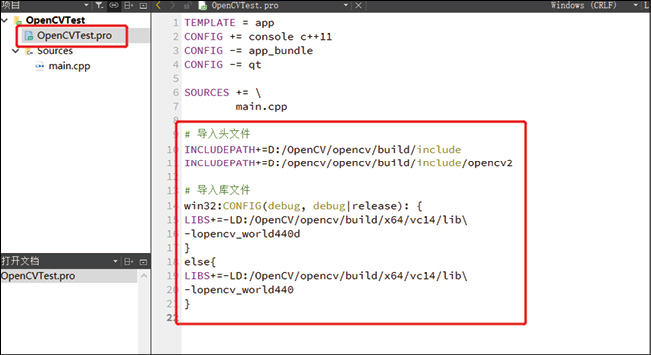

圖1-33 在.pro文件中添加OpenCV的頭文件和庫文件

（8）編寫測試程序main.cpp文件，具體內容如下。

#include<iostream>
#include<opencv2/core.hpp>
#include<opencv2/imgcodecs.hpp>
#include<opencv2/highgui.hpp>
using namespace std;
using namespace cv;
int main(int argc,char** argv)
{
String imageName("D:/images/touxiang.jpg"); //默認文件路徑
if (argc > 1)
imageName = argv[1];
Mat image = imread(samples::findFile(imageName), IMREAD_COLOR); //讀取文件
if (image.empty()){  //檢查輸入文件
cout << "Could not open or find the image"<< endl;
return -1;
}
namedWindow("Display window", WINDOW_AUTOSIZE); //創建窗口顯示
imshow("Display window", image);                //顯示圖像
waitKey(0);   //等待鍵盤事件
return 0;
}

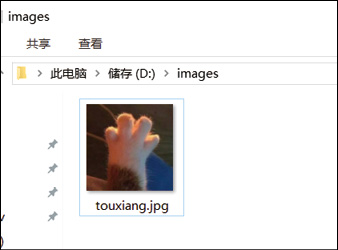

注意：圖像路徑統一為D:\images，在該目錄下放置圖像touxiang.jpg，如圖1-34所示。

圖1-34 圖像放置路徑

（9）對工程進行QMake編譯。將鼠標指針移動到左側的工程名上右擊，在彈出的快捷菜單中選擇“qmake”命令進行QMake編譯。QMake編譯根據實際環境創建項目文件.pro，生成適當的Makefile文件。這個步驟如果不執行，后面無法編譯運行。

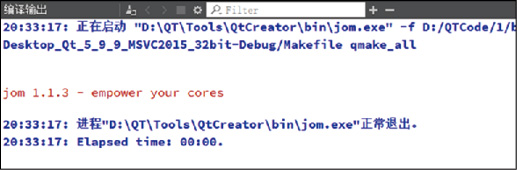

如果狀態欄下方的“編譯輸出”窗口沒有出現異常錯誤提示，則表示編譯通過，如圖1-35所示。

圖1-35 編譯程序

（10）QMake編譯通過之后，將鼠標指針移動到左側的工程名上右擊，在彈出的快捷菜單中選擇 “構建”命令。同樣，此時下方的“編譯輸出”窗口沒有出現異常錯誤提示，則表示編譯通過，此時才生成可執行的.exe文件，如圖1-36所示。

圖1-36 構建項目

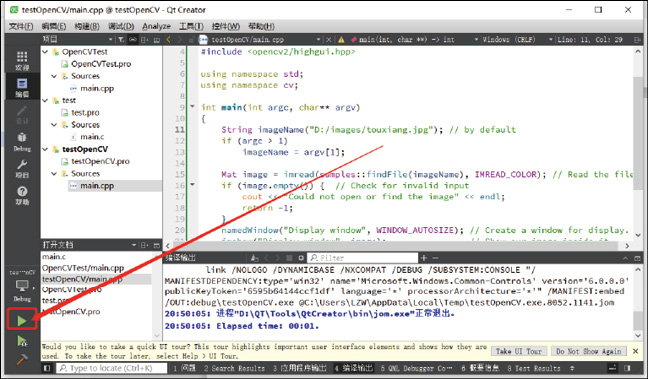

（11）編譯生成.exe文件之后，可以單擊Qt Creator窗口左下方的三角形按鈕，運行編譯通過的測試程序，如圖1-37所示。

圖1-37 運行程序

（12）程序運行結果如圖1-38所示。

圖1-38 程序運行結果

在Qt中編譯運行的順序為先執行QMake，然后構建，最后運行。

這里需要特別注意的一點是，OpenCV基礎模塊的Release版安裝完成后，可以滿足大多數初學人員的正常使用需要，但有很多非常實用的功能并沒有被集成在基礎模塊中，而是被放在被稱為opencv_contrib的擴展模塊中，例如人臉識別、生物視覺、特征點提取等眾多非常強大的功能。擴展模塊是對基礎模塊功能的補充，欲了解OpenCV 4.4源碼和opencv_contrib模塊的編譯與安裝，請參考本書附錄2。
