1.3 Mat圖像存儲容器

人們從現實世界中獲取數字圖像的途徑有數碼相機、掃描儀、計算機斷層掃描和核磁共振成像等。在任何情況下，人眼所看到的都是圖像。然而，實際上數字設備記錄的是圖像中每個點的數值，如圖1-39所示。

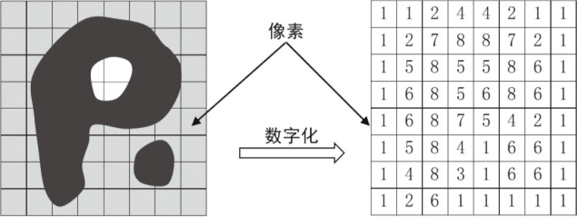

圖1-39 圖像表示

可以看到，在上述圖像中，圖像的成像只不過是一個包含所有像素點強度值的矩陣。獲取和存儲像素值的方法可能會根據不同的需要而有所不同，但最終，計算機世界里的所有圖像都可以簡化為數值矩陣信息。OpenCV是一個計算機視覺庫，可以幫助我們處理和操縱這些信息。因此，讀者需要熟悉的第一件事是OpenCV如何存儲和處理圖像。

· 1.3.1 Mat容器簡介

Mat容器是早期（2001年）OpenCV基于C語言接口建立的。為了在內存中存放圖像，當時采用的是IplImage C語言結構體。然而，采用這種方法用戶必須接受C語言所有的不足，其中最大的不足是需要手動進行內存管理，即用戶需要對開辟和銷毀內存負責。雖然對于小型的程序來說手動管理內存不是問題，但一旦代碼變得龐大，用戶就會越來越多地糾結于這個問題，而不是著力實現其開發目標。

幸運的是，C++出現了，并且帶來了類的概念。同時，由于C++與C語言完全兼容，所以在進行代碼更改時不會出現任何兼容性問題。為此，OpenCV在2.0版本中引入了一個新的C++接口，并在OpenCV中使用了Mat類，通過Mat解決了內存管理和運算符重載等問題，利用自動內存管理給出了解決問題的新方法。使用這個方法，用戶不需要糾結于如何管理內存，而且代碼會變得簡潔。C++接口唯一的不足是當前許多嵌入式開發系統只支持C語言，所以當用戶的目標不是這種開發平臺（嵌入式）時，沒有必要使用“舊”方法。

對于Mat類，首先要知道的是用戶不必再手動為其開辟空間，也不必在不需要時立即將空間釋放（但手動做這些工作還是可以的，大多數OpenCV函數仍會手動為輸出數據開辟空間）。當傳遞一個已經存在的Mat對象時，開辟好的矩陣空間會被重用。也就是說，用戶每次都使用大小正好的內存來完成任務。

Mat類由兩個數據部分組成：矩陣頭（包含矩陣尺寸、存儲方法、存儲地址等信息）和一個指向存儲所有像素值矩陣（根據所選存儲方法的不同，矩陣可以是不同的維數）的指針。矩陣頭的尺寸是常數值，但矩陣本身的尺寸會因圖像的不同而不同，通常比矩陣頭的尺寸大好幾個數量級。因此，當在程序中傳遞圖像并創建副本時，大的開銷是由矩陣造成的，而不是矩陣頭。OpenCV是一個圖像處理庫，其中包含大量的圖像處理函數。為了解決問題，通常要使用庫中的多個函數，因此經常需要在函數中傳遞圖像。同時，對于那些計算量很大的圖像處理算法，除非萬不得已，否則不應該復制“大”圖像，因為這會降低程序運行速度。

為了解決這個問題，OpenCV使用引用計數機制，其思路是讓每個Mat對象有自己的矩陣頭，但共享同一個矩陣（通過讓矩陣指針指向同一地址來實現）。當使用復制構造函數（又稱拷貝構造函數）時，只需復制矩陣頭和矩陣指針即可，而不用復制矩陣本身，代碼如下。

Mat A,C;                                 // 只創建矩陣頭部分
A = imread(argv[1],CV_LOAD_IMAGE_COLOR); // 這里為矩陣開辟內存
Mat B(A);                                 // 使用復制構造函數
C = A;                                    // 賦值運算符

以上代碼中的所有Mat對象最終都指向同一個，也是唯一的數據矩陣。雖然它們的矩陣頭不同，但通過任何一個對象所做的改變都會影響其他對象。實際上，不同的對象只是訪問相同數據的不同途徑而已。這里還要提及一個強大的功能：可以創建只引用部分數據的矩陣頭。例如用戶想要創建一個感興趣區域（Region of Interest,ROI），只需要創建包含邊界信息的矩陣頭即可。

Mat D (A,Rect(10,10,100,100) ); // 使用矩陣確定感興趣區域
Mat E = A(Range:all(),Range(1,3)); // 使用行和列確定邊界，這里為A矩陣全部行的第1—3列

如果矩陣屬于多個Mat對象，那么當不再需要它時誰來負責清理？簡單的回答是最后一個使用它的對象。清理工作可以通過引用計數機制來實現。無論用戶什么時候復制一個Mat對象的矩陣頭，都會增加矩陣的引用次數；反之，當一個矩陣頭被釋放之后，這個計數被減1；當計數值為0，矩陣就會被清理。但在某些時候確實需要完全復制矩陣本身（不只是矩陣頭和矩陣指針），這時可以使用函數clone()或者copyTo()實現深復制。示例如下。

Mat F = A.clone();
Mat G;
A.copyTo(G);

此時改變F或者G就不會影響Mat矩陣頭所指向的矩陣。二者的區別在于，copyTo()是否申請新的內存空間，取決于目標頭像矩陣頭中的大小信息是否與源圖像一致，若一致則是淺復制，不申請新的空間，否則先申請空間后再進行復制；clone ()是完全的深復制，在內存中申請新的空間。

以上內容可以總結如下。

①OpenCV函數中輸出圖像的內存分配是自動完成的（如果不特別指定的話）。

②使用OpenCV的Mat類時不需要考慮內存釋放問題。

③賦值運算符和復制構造函數只復制矩陣頭。

④函數clone()或者copyTo()可用來復制表示圖像的矩陣。

· 1.3.2 存儲方法

這一小節講述如何存儲像素值。存儲像素值需要指定顏色空間和數據類型。顏色空間是指對一個給定的顏色，如何組合顏色元素以對其編碼。最簡單的顏色空間要屬灰度級空間，只處理黑色和白色，對它們進行組合可以產生不同程度的灰色。

對于彩色，則有更多種類的顏色空間。但不論哪種存儲方法，都是把顏色分成3個或者4個基元素，通過組合基元素來產生所有的顏色。RGB顏色空間是最常用的顏色空間之一，它也是人眼內部構成顏色的方式。它的基色是紅色、綠色和藍色，有時為了表示透明顏色也會加入第四個元素alpha (A)。

不同的顏色空間，各有自身的優勢，具體介紹如下。

• RGB（Red：紅，Green：綠，Blue：藍）是最常見的顏色空間之一，這是因為人眼采用相似的工作機制，所以它也被顯示設備所采用。
• HSV（Hue：色調或色相，Saturation：飽和度，Value：明度）和HLS（Hue：色調或色相，Lightness：亮度，Saturation：飽和度）把顏色分解成色調、飽和度和明度/亮度。這是描述顏色更自然的方式，比如可以通過拋棄最后一個元素，使算法對輸入圖像的光照條件不敏感。
• YcrCb（即YUV），“Y”表示明亮度（Luminance或Luma），也就是灰度值；而“U”和“V” 表示色度（Chrominance或Chroma），描述影像色彩及飽和度，用于指定像素的顏色，YcrCb在JPEG圖像格式中廣泛使用。
• CIE L*a*b*是目前最流行的測色系統之一。以明度L*和色度坐標a*、b*來表示顏色在顏色空間中的位置。L*表示顏色的明度,范圍由0到100，表示顏色從深（黑）到淺（白），a*正值表示偏紅，負值表示偏綠；b*正值表示偏黃，負值表示偏藍。

每個組成元素都有自己的定義域，具體取決于其數據類型。如何存儲一個元素決定了在該元素定義域上能夠控制的精度。最小的數據類型是char，占1字節或者8個二進制位，可以是有符號型（0到255之間）或無符號型（-127到+127之間）。盡管使用3個字符char型元素已經可以表示1600萬種可能的顏色（使用RGB顏色空間），但若使用單精度浮點數float（4字節，32位）型或雙精度浮點數double（8字節，64位）型元素則能分辨出更加精細的顏色。但增加元素的尺寸也會增加圖像所占的內存空間。

OpenCV中圖像的通道數可以是1、2、3或4。其中常見的是單通道和三通道，二通道和四通道不常見。

①單通道的是灰度圖像。

②三通道的是彩色圖像，例如RGB圖像。

③四通道的圖像是RGBA圖像，是RGB加上一個A通道，也叫alpha通道，表示透明度。PNG圖像是一種典型的四通道圖像。alpha通道可以賦值0到1，或者0到255的數字，表示從透明到不透明。

④二通道的圖像是RGB555和RGB565格式的圖像。二通道圖像在程序處理中會用到，如傅里葉變換。其中，RGB565是16位的，只需要2字節存儲每個像素點，其中第一字節的前5位是R（紅色），第一字節后3位+第二字節前3位是G（綠色），第二字節后5位是B（藍色），相對3個字節，對源圖像進行了壓縮。

• HSI（Hue,Saturation,Intensity），其中H定義顏色的頻率，稱為色調；S表示顏色的深淺程度，稱為飽和度；I表示強度或亮度。

· 1.3.3 創建Mat對象

Mat不僅是很優秀的圖像容器類，同時也是通用的矩陣類，可以用來創建和操作多維矩陣。創建一個Mat對象有多種方法，此處將通過項目1-1來介紹這一部分內容。

創建Mat對象的具體操作過程如下。

（1）創建Qt項目1-1，如圖1-40、圖1-41所示。

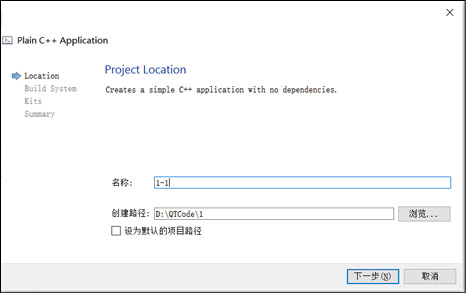

圖1-40 創建Qt項目1-1

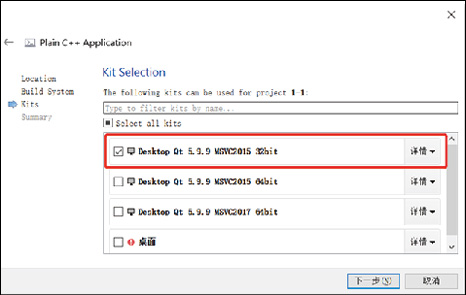

圖1-41 選擇對應的Kits組件——MSVC2015 32bit

（2）修改1-1.pro文件來配置OpenCV環境。往1-1.pro文件中加入如下代碼。

# 導入頭文件
INCLUDEPATH+=D:/OpenCV/opencv/build/include
INCLUDEPATH+=D:/opencv/opencv/build/include/opencv2
# 導入庫文件
win32:CONFIG(debug, debug|release):{
LIBS+=-LD:/OpenCV/opencv/build/x64/vc14/lib\
-lopencv_world440d
}
else{
LIBS+=-LD:/OpenCV/opencv/build/x64/vc14/lib\
-lopencv_world440
}

至此，環境已經配置完畢。本書后面的環境如無特殊說明均默認使用此處的環境配置方法，不再重復說明，請讀者注意。

█ 1.采用Mat()構造函數創建Mat對象

例1-1：使用Mat()構造函數創建Mat對象。

（1）編輯main.cpp文件。

#include<iostream>
#include<opencv2/opencv.hpp>
using namespace std;
using namespace cv;
int main()
{
//創建一個類型為8位uchar、顏色為三通道黃色的2×2 Mat對象
Mat img(2,2,CV_8UC3,Scalar(0,255,255));
cout <<"矩陣元素" << endl << img << endl;
return 0;
}

（2）運行代碼，步驟如下。本書后面的運行代碼方法如無特殊說明均默認為此處的運行方法，不再重復說明，請讀者注意。

（3）編譯程序前，需要先對工程進行QMake編譯。將鼠標指針移動到左側的工程名上并右擊，在彈出的快捷菜單中選擇“qmake”命令進行QMake編譯，結果如圖1-42所示。

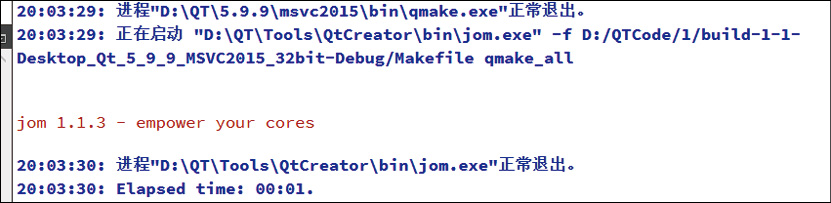

圖1-42 QMake編譯結果輸出

（4）QMake編譯通過之后，繼續將鼠標指針移動到左側的工程名上并右擊，在彈出的快捷菜單中選擇“構建”命令。同樣，此時下方的“編譯輸出”窗口沒有出現異常錯誤提示，表示編譯通過，此時才真正生成了可執行的.exe文件，如圖1-43所示。

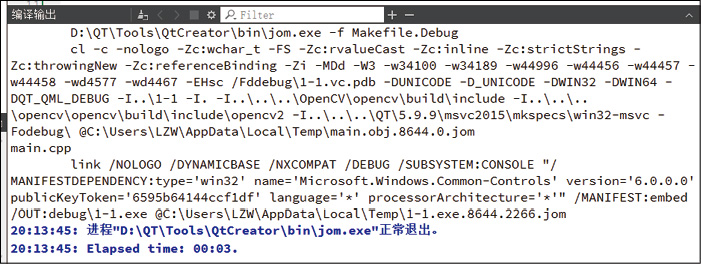

圖1-43 編譯輸出

（5）編譯生成.exe文件之后，可以單擊Qt Creator窗口左下角的三角形按鈕，運行編譯通過的測試程序，程序運行結果如圖1-44所示。注意其中的行數為2，而列數為2×3=6。

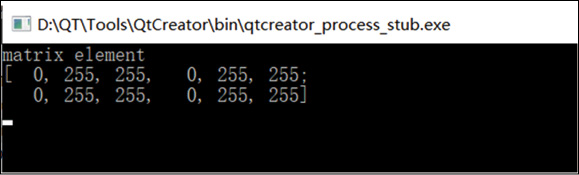

圖1-44 例1-1程序運行結果

由此可知，在創建Mat對象時，對于二維多通道圖像，首先要定義其尺寸，即行數和列數。然后需要指定存儲元素的數據類型，以及每個矩陣點的通道數。為此，依據下面的規則有多種定義方法。

CV_[The number of bits per item][Signed or Unsigned][Type Prefix]C[The channel number]

例如前面例1-1中的“CV_8UC3”表示使用8個二進制位；U表示Unsigned int，即無符號整型；C代表所存儲圖像的通道；3代表所存儲圖像的通道數，每個像素由3個元素組成三通道。預先定義的通道數可以多達4個。Scalar是一個short整型的vector容器，指定這個參數能夠使用指定的定制化值來初始化矩陣。

在C/C++中通過構造函數進行初始化，此處基于前面例1-1的方法進行了修改。

#include<iostream>
#include<opencv2/opencv.hpp>
using namespace std;
using namespace cv;
int main()
{
//創建一個類型為8位uchar、顏色為三通道黃色的2×2 Mat對象
// Mat img(2,2,CV_8UC3,Scalar(0,255,255));
// cout <<"matrix element"<< endl << img << endl;
//創建一個超過二維的矩陣
int sz[3] ={ 2,2,2};
//三維的Mat對象（2×2×2），元素全部為0
Mat array2(3,sz,CV_8UC1,Scalar(0));
//因為是三維的，所以不能用DOS命令行界面顯示
return 0;
}

上面演示了如何創建一個超過二維的矩陣：指定維數，然后傳遞一個指向一個數組的指針，這個數組包含每個維度的尺寸；其余的參數含義參考例1-1，此處為單通道圖像，所以是CV_8UC1,Scalar(0)。

█ 2.采用create()函數創建Mat對象

#include<opencv2/opencv.hpp>
#include<iostream>
using namespace cv;
using namespace std;
int main()
{
//創建一個類型為8位uchar、顏色為三通道黃色的2×2 Mat對象
// Mat img(2,2,CV_8UC3,Scalar(0,255,255));
// cout << "matrix element" << endl << img << endl;
//... 中間注釋省略前面介紹的代碼
//用create()函數實現對Mat對象的初始化
Mat img;
img.create(4,4,CV_8UC(2));
cout <<"M = " << endl << img << endl;
return 0;
}

程序運行結果如圖1-45所示。

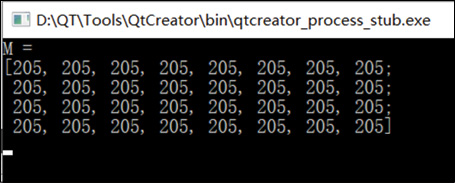

圖1-45 create()函數創建的Mat對象

注意，這個創建Mat對象的方法不能為矩陣設初值，只是在改變尺寸時重新為矩陣數據開辟內存。

█ 3.采用MATLAB樣式初始化器cv::Mat::zeros、cv::Mat::ones、cv::Mat::eye創建Mat對象

用這種方法創建Mat對象時，需要指定要使用的矩陣大小和數據類型。

#include<iostream>
#include<opencv2/opencv.hpp>
using namespace std;
using namespace cv;
int main()
{
//創建一個類型為8位uchar、顏色為三通道黃色的2×2Mat對象
// Mat img(2,2,CV_8UC3,Scalar(0,255,255));
// cout <<"matrix element"<< endl << img << endl;
//... 中間注釋省略前面介紹的代碼
Mat array1 = Mat::eye(4,4,CV_64F); // 對角矩陣
Mat array2 = Mat::ones(4,4,CV_32F); //全1矩陣
Mat array3 = Mat::zeros(4,4,CV_8UC1); //全0矩陣
cout <<"Diagonal matrix"<< endl << array1 << endl;
cout << "full one matrix" << endl << array2 << endl;
cout << "full zero matrix" << endl << array3 << endl;
return 0;
}

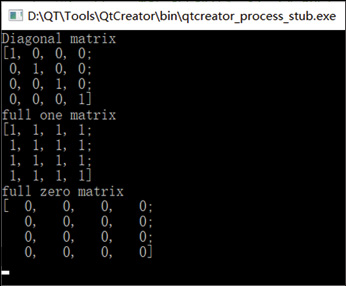

程序運行結果如圖1-46所示。

圖1-46 MATLAB樣式初始化器創建的Mat對象

█ 4.在小矩陣中可以用逗號分隔的初始化函數

//在小矩陣中可以用逗號分隔的初始化函數
#include<iostream>
#include<opencv2/opencv.hpp>
using namespace std;
using namespace cv;
int main()
{
//創建一個類型為8位uchar、顏色為三通道黃色的2×2 Mat對象
// Mat img(2,2,CV_8UC3,Scalar(0,255,255));
// cout << "matrix element" << endl << img << endl;
//... 中間注釋省略前面介紹的代碼
Mat array = (Mat_<double>(3,3) << 0,-1,5,-1,5,-1,0,-1,0);
cout << "matrix" << endl << array << endl;
return 0;
}

程序運行結果如圖1-47所示。

圖1-47 在小矩陣中使用逗號分隔的初始化函數

█ 5.使用clone()或者copyTo()函數為一個存在的Mat對象創建一個新的信息頭

#include<iostream>
#include<opencv2/opencv.hpp>
using namespace std;
using namespace cv;
int main()
{
//創建一個類型為8位uchar、顏色為三通道黃色的2×2 Mat對象
// Mat img(2,2, CV_8UC3,Scalar(0,255,255));
// cout << "matrix element" << endl << img << endl;
//... 中間注釋省略前面介紹的代碼
//使用clone()或者copyTo()函數為一個存在的Mat對象創建一個新的信息頭
Mat srcImage(3,3,CV_8UC3,Scalar(0,0,255));
Mat copyImage;
srcImage.copyTo(copyImage);
Mat newImage = srcImage.row(1).clone();
cout << "matrix"<< endl << newImage << endl;
return 0;
}

程序運行結果如圖1-48所示。

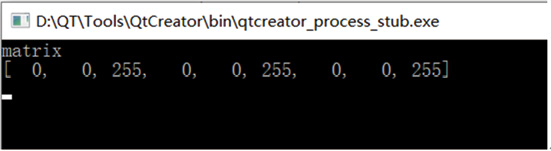

圖1-48 使用clone()或者copyTo()函數為一個存在的Mat對象創建一個新的信息頭
