2.3　諧波電流的測試

2.3.1　試驗?zāi)康?/h3>

電氣和電子設備的大量應用，使得非線性電能轉換在電網中產生了大量諧波電流。它不僅會對同一電網中其他用電設備產生干擾、造成故障，還會使電網的中線電流超載，影響輸電效率，另外，對電源的通/斷或相位控制會使電流有效值發生變化，可造成負載側的電壓有效值產生波動，同樣會造成其他用電設備不能正常工作，影響群眾的生產生活。

為了保障電網質量，我國相繼公布了兩個標準：GB 17625.1《電磁兼容限值低壓電氣及電子設備發出的諧波電流限值（設備每相輸入電流小于或等于16A）》及GB 17625.2《電磁兼容限值對額定電流不大于16A的設備在低壓供電系統中產生的電壓波動和閃爍的限值》（這兩個標準分別等同于IEC 61000-3-2和IEC 61000-3-3）。其中，GB 17625.4標準已經在強制性產品認證中的許多產品中執行了。

2.3.2　主要試驗設備及必備條件

根據GB 17625.1標準，主要的試驗設備有：

① 純凈電源。其作用是產生一個沒有諧波的50Hz交流電源，這樣可以保證測試到的諧波完全由受試設備（EUT）產生。

② 電流取樣傳感器。其主要作用是將EUT電源線中的電流進行取樣，以便于分析；電流取樣傳感器的基本要求主要是不能對供電條件產生太大的影響；并且靈敏度不能太高，這樣才能保證測試誤差足夠小。

③ 諧波分析儀。諧波分析儀的作用是分析供電電流中的諧波成分，可以使用專用的儀器，也可使用帶FFT功能的示波器來代替。

2.3.3　試驗方法及試驗配置

除非另有規定，諧波電流發射試驗在正常工作狀態且預期能產生最大總諧波電流的模式下進行。

對相同的受試設備，一致的試驗條件、相同的測試系統、一致的環境條件（如果有關的話），測量的重復性應高于±5%。諧波電流發射試驗原理如圖2-9所示。

2.3.4　試驗標準限值

GB 17625.1標準把設備分成4類：

① A類。平衡的三相設備：家用電器（不包括歸入D類的設備）、電動工具（不包括便攜式工具）、白熾燈調光器、音頻設備。凡未歸入其他3類設備的均視為A類設備。

② B類。便攜式工具；非專用電弧焊接設備。

③ C類。照明設備（包括燈和燈具；主要功能為照明的多功能設備中的照明部分；放電燈的鎮流器和白熾燈的獨立式變壓器，紫外線或紅外線輻射裝置，廣告標識的照明；除白熾燈的燈光調節器）。但照明設備不包括裝在復印機、高架投影儀、幻燈機等設備的燈，或用于刻度照明及指示照明的裝置，也不包括白熾燈的調光器。

④ D類。功率小于或等于600W的個人計算機、計算機顯示器及電視接收機。

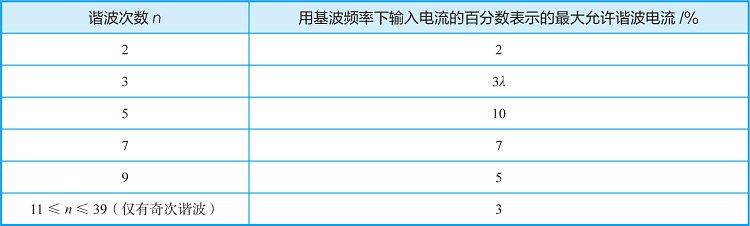

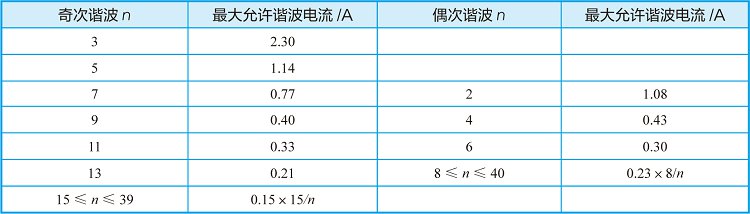

各類設備的限值要求見表2-3～表2-5，其中B類設備的限值是A類設備限值的1.5倍。

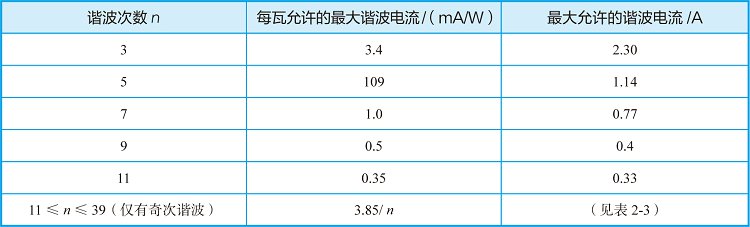

對于D類設備，表2-5的第2列和第3列數據并用，設備的諧波電流不應超過任何一列的限值。

通過表2-3～表2-5可以看出，限值數據對C類設備最嚴，D類設備相對C類設備寬松些，因為這兩類設備在日常生活中應用最為廣泛。
