2.2　傳導干擾測試（0.15～30MHz）

2.2.1　試驗目的

傳導干擾測試是為了衡量電子產品或系統從電源端口、信號端口通過電纜向電網或信號網絡傳輸的干擾。

2.2.2　主要試驗設備及必備條件

根據常用傳導干擾測試標準CISPR 11、CISPR 16、CISPR 13、CISPR 15、CISPR 22、EN 55022及汽車傳導干擾測試標準CISPR 25的要求，傳導干擾測試主要需要如下設備：

① EMI自動測試控制系統（電腦及界面單元）；

② EMI測試接收機；

③ 電源線性阻抗模擬網絡（LISN）或稱為人工電源網絡（AMN），電源阻抗模擬網絡是一種耦合去耦電路，主要用來提供純凈的交流或直流電源，并使受試設備干擾不會回饋至電源及PF耦合，同時提供特定的阻抗特性。

④ 電流探頭（Current Probe），是利用流過導體的電流產生的磁場被另一線圈感應這一互感的原理制造的，一般用來對信號線進行傳導干擾測試。

2.2.3　試驗方法及試驗配置

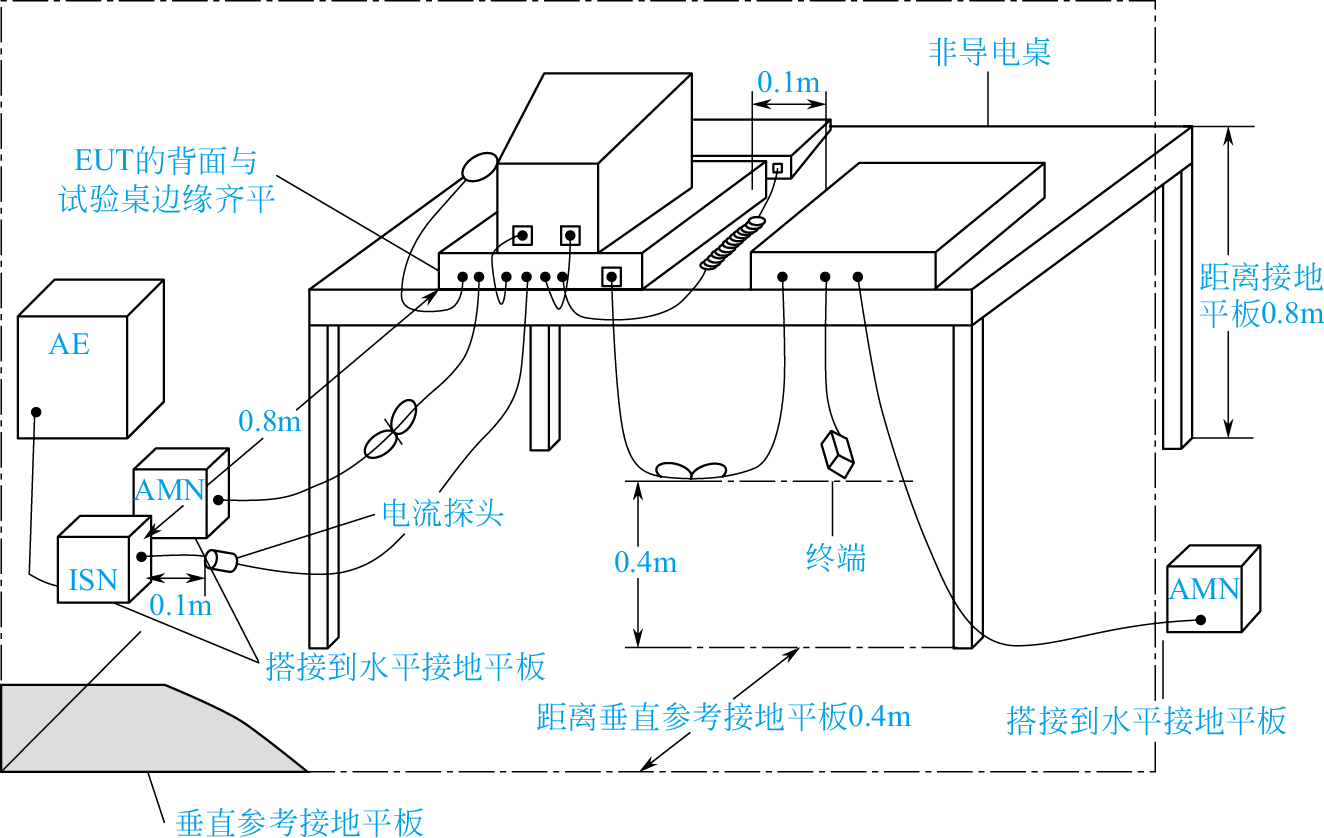

與輻射發射測試相比，傳導干擾測試需要的儀器較少，不過，需要一個2m×2m以上面積的參考接地平面，并超出EUT邊界至少0.5m。因為屏蔽室的金屬墻面或地板可以作為接地板，所以傳導干擾測試通常在屏蔽室內進行。圖2-6是普通電子產品臺式設備的電源端口傳導干擾測試配置圖，LISN實現傳導干擾信號的獲取和阻抗匹配，再將信號傳送至接收機。對于落地式設備，測試時，需將受試設備放置在離地0.1m高的絕緣支撐上。除電源端口需要進行傳導干擾測試外，信號、通信端口也要進行傳導干擾測試。信號端口的測試方法，相對比較復雜，有電壓法與電流法兩種方法可以測試。測試結果分別與標準中的電流限值與電壓限值比較，以確定測試是否合格。

2.2.4　試驗標準限值

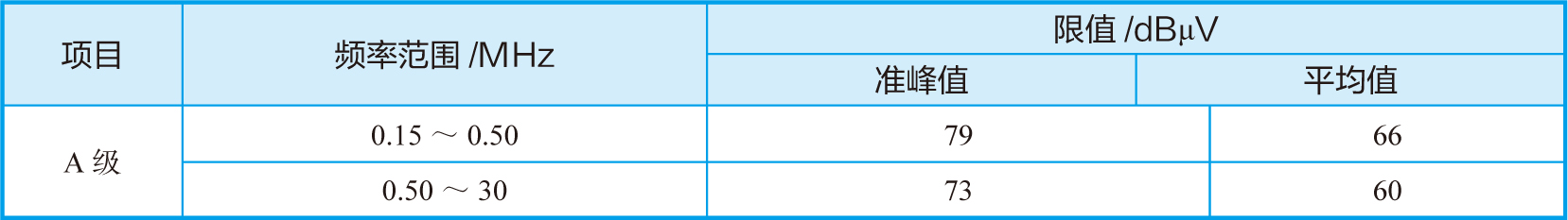

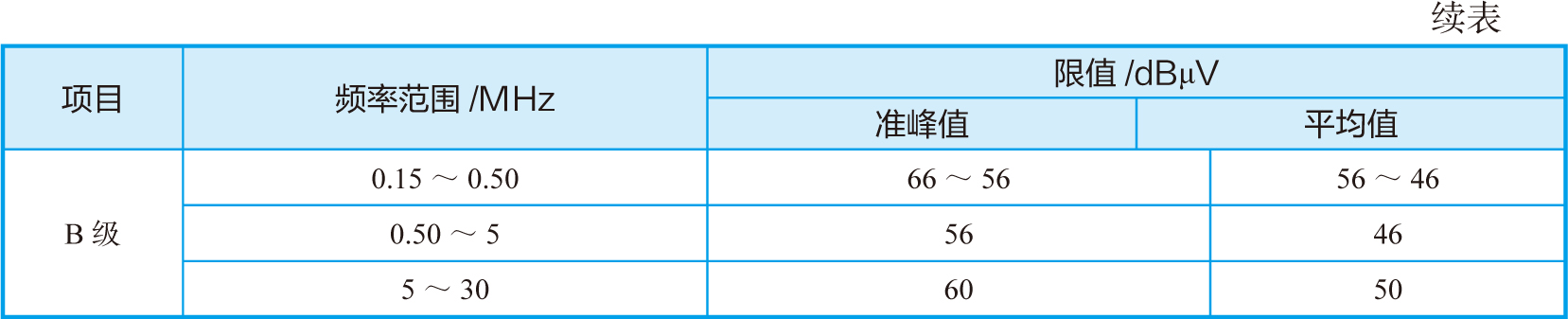

試驗時，接收機在0.15～30MHz進行掃頻測量，并記錄下相應頻點的最高干擾電平，該電平不得超出一定的限值，該限值標準略有不同；GB /T 9254限值見表2-2。

2.2.5　測試案例分析

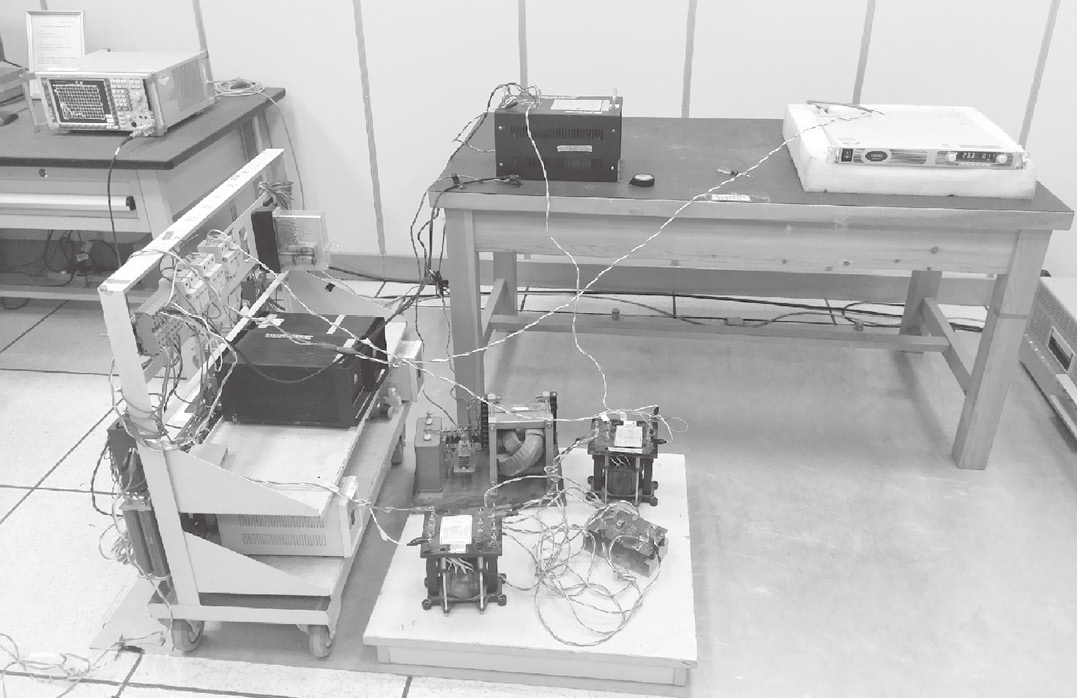

圖2-7為傳導干擾試驗實際布置圖，試驗在屏蔽室中進行，這是一個典型的臺式設備，受試設備放置在一個0.8m高的木桌上，電源線的走向及超長部分按照GB/T 9254的要求布置，測量采用線性阻抗穩定網絡，測量頻率為150kHz～30MHz。試驗時先對受試設備進行峰值測量，對于接近或超出限制線的頻率點應進行準峰值及平均值的單點測量。若受試設備的干擾電平經準峰值、平均值測量后仍超出限制線，則判為不合格。

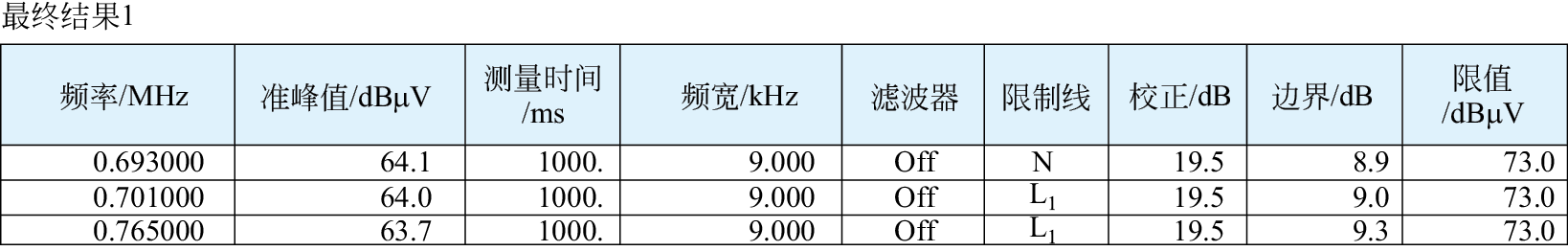

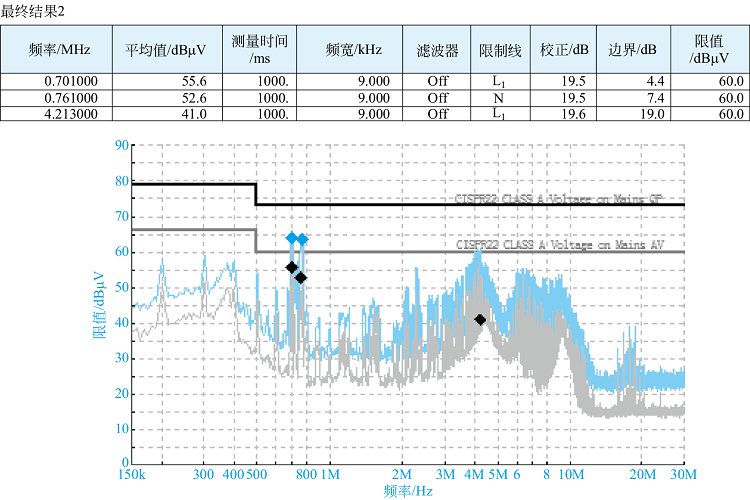

圖2-8為傳導干擾測試結果圖。圖中表格1為準峰值測試數據；表格2為平均值測試數據。圖中的粗實線為準峰值A級限值，灰色實線為平均值A級限值，藍色曲線為實測各個頻率點的峰值，灰色曲線為實測各個頻率點的平均值。圖中藍色菱形點為讀取出的準峰值，該準峰值不得超出粗實線限值；3個灰色菱形點為讀取出的平均值，該平均值不得超過灰色實線限值。
