3.3　理解殘差網絡

殘差網絡（ResNet，“Deep Residual Learning for Image Recognition”，https://arxiv.org/abs/1512.03385）是在2015年發布的，當時它們贏得了那年ImageNet挑戰賽的所有五個類別。在第1章中，提到神經網絡的層不受順序的限制，而是形成一個圖。這是我們要學習的第一個架構，它利用了這種靈活性。這也是第一個成功訓練了深度超過100層的網絡架構。

由于更好的權重初始化、新的激活函數以及標準化層，現在可以訓練深度網絡。但是，論文作者進行了一些實驗，觀察到一個56層的網絡比一個20層的網絡有更多的訓練和測試錯誤，他們認為情況不應該如此。理論上，可以采用一個淺層網絡，并在其之上堆疊恒等層（這些恒等層的輸出只是在重復輸入），從而產生一個與淺層網絡完全相同的深層網絡。然而，他們的實驗的性能還不能匹配淺層網絡的性能。

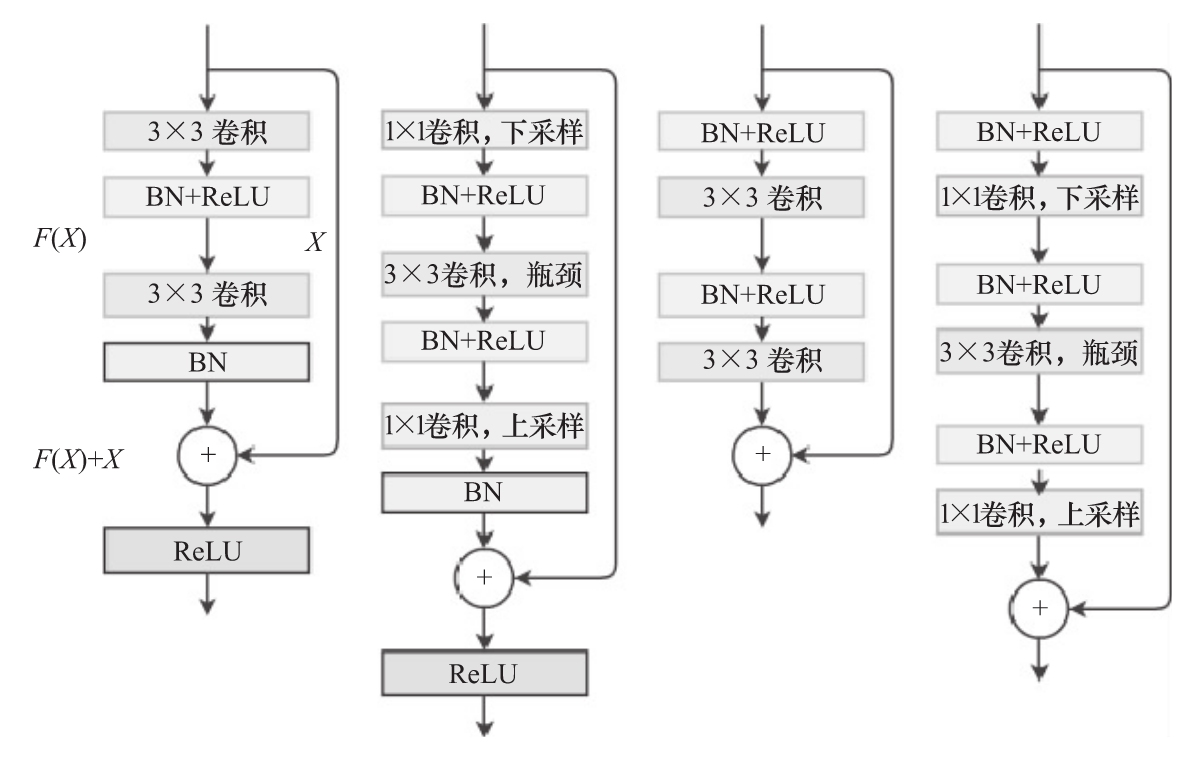

為了解決這個問題，他們提出了一種殘差塊構成的網絡。殘差塊由兩個或三個順序卷積層和一個單獨的并行恒等、（中繼器）快捷連接組成，連接第一層的輸入和最后一層的輸出。在下面的截圖中可以看到三種類型的殘差塊。

每個塊有兩條并行路徑。左邊的路徑與其他網絡相似，由順序卷積層+批標準化組成。右邊的路徑包含恒等快捷連接（也稱為跳躍連接）。這兩條路徑通過元素依次求和進行合并。也就是說，左右張量具有相同的形狀，第一個張量的一個元素被加到第二個張量中相同位置的元素上。輸出是一個與輸入形狀相同的張量。實際上，前向傳播塊學習的特征，同時也傳播原始的未修改的信號。這樣，可以更接近作者所描述的原始場景。由于有了跳躍連接，網絡可以決定跳過一些卷積層，這實際上減少了它自己的深度。殘差塊使用這樣的方式填充，使塊的輸入和輸出具有相同的尺寸。多虧了這一點，可以為任意深度的網絡堆疊任意數量的塊。

現在，看看圖中的塊有什么不同：

• 第一個塊包含兩個3×3的卷積層。這是原始的殘差塊，但如果層很寬，堆疊多個塊會使計算代價昂貴。
• 第二個塊與第一個塊等價，但它使用了瓶頸層。首先，使用一個1×1卷積來向下采樣輸入volume的深度（見第2章）。然后，對被減少的輸入應用一個3×3（瓶頸）卷積。最后，用另一個1×1的卷積將輸出擴展到所需的深度。這一層的計算開銷比第一層少。
• 第三個塊是由同一作者于2016年發布的最新版本（“Identity Mappings in Deep Residual Networks”，https://arxiv.org/abs/1603.05027）。它使用預激活，其中批標準化和激活函數位于卷積層之前。乍一看，這可能有些奇怪，但是由于這種設計，跳躍連接路徑可以在整個網絡中不間斷地運行。這與其他殘差塊相反，其中至少有一個激活函數位于跳躍連接的路徑上。堆疊的殘差塊的組合仍然具有順序正確的層。
• 第四個塊是第三個塊的瓶頸版本。其原理與瓶頸殘差層v1相同。

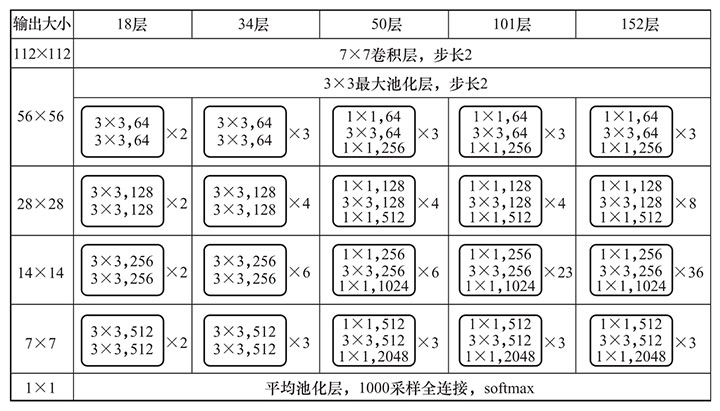

在下表中，可以看到論文作者提出的網絡家族。

它們的一些特性如下：

• 它們從一個步長為2的7×7卷積層開始，然后是3×3最大池化層。這一層也作為一個向下采樣的步驟——與輸入的224×224相比，網絡的其余部分開始于一個更小的56×56的切片。
• 網絡其余部分的下采樣采用改進的步長為2的殘差塊實現。
• 平均池化下采樣在所有殘差塊之后，1000單元全連接softmax層之前輸出。

ResNet家族網絡會流行，不僅因為它們的準確率，還因為它們相對簡單和殘差塊的通用性。如前所述，由于填充，殘差塊的輸入和輸出形狀可以是相同的。可以將殘差塊按不同的配置堆疊起來，以解決訓練集大小和輸入維數范圍廣泛的各種問題。由于這種普遍性，我們將在下一節中實現ResNet的一個示例。

實現殘差塊

本節使用PyTorch 1.3.1和torchvision 0.4.2實現一個預激活ResNet來對CIFAR-10圖像進行分類。讓我們開始吧。

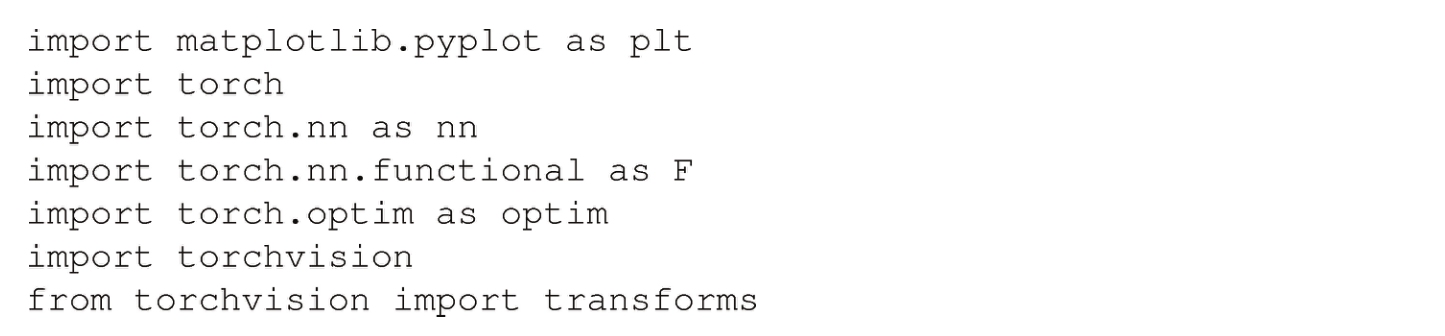

1）和往常一樣，從導入開始。注意，使用簡短的F表示PyTorch的功能模塊（https://pytorch.org/docs/stable/nn.html#torch-nn-functional）：

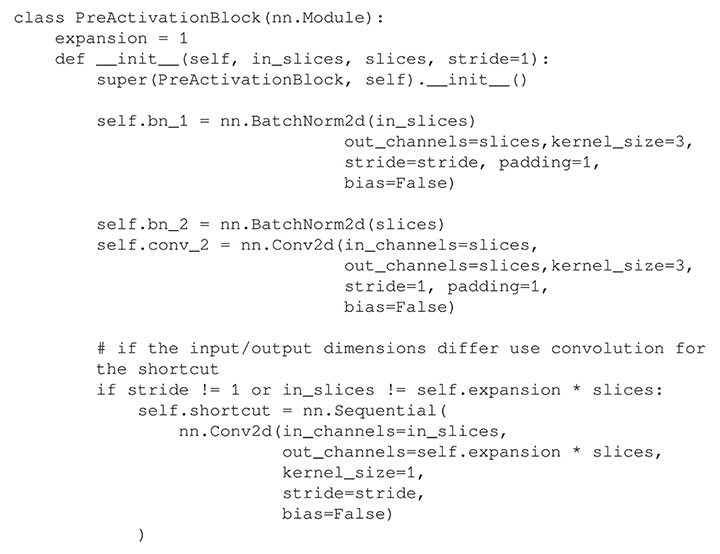

2）定義預激活常規（非瓶頸）殘差塊。將其實現為nn.Module——所有神經網絡模塊的基類。從類定義和__init__方法開始：

在__init__方法中，只定義可學習的塊組件——包括卷積和批標準化操作。另外，請注意實現shortcut連接的方式。如果輸入維數和輸出維數相同，可以直接使用輸入張量實現快捷連接。但是，如果維度不同，必須在與主路徑相同的步長和輸出通道下，用1×1卷積來轉換輸入。維度可能因高度/寬度（stride !=1）或深度（in_slices !=self.expansion * slices）而不同。self.expansion是一個超參數，它包含在原始ResNet實現中。它允許擴展殘差塊的輸出深度。

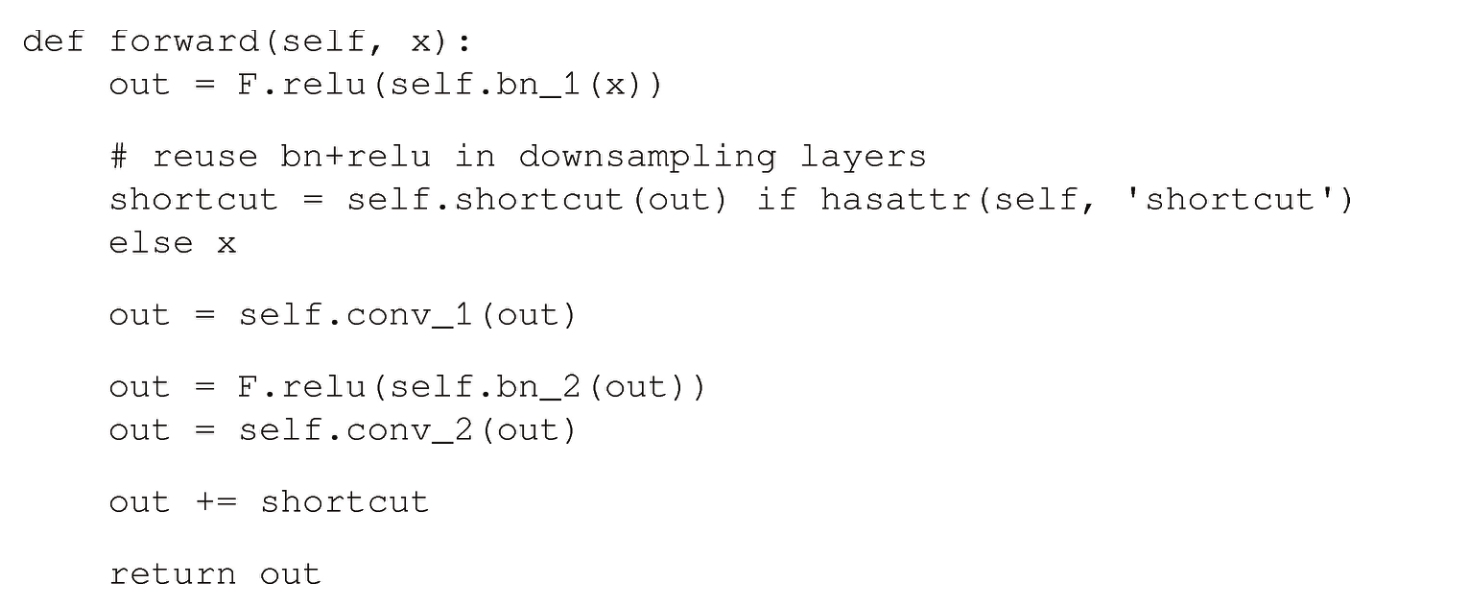

3）實際的數據傳播是通過forward方法實現的（請注意縮進，因為它是PreActivationBlock的成員）：

使用函數F.relu表示激活函數，因為它沒有可學習的參數。然后，如果跳躍連接是一個卷積而不是恒等連接（也就是說，塊的輸入/輸出維數不同），將重用F.relu (self.bn_1(x))為快捷連接添加非線性和批標準化。否則，我們只是重復輸入。

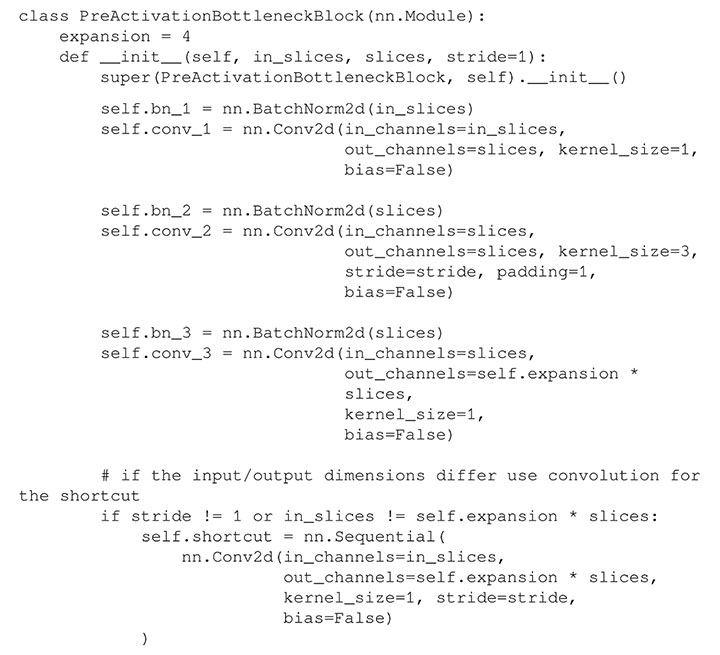

4）實現殘差塊的瓶頸版本。使用與非瓶頸實現相同的模板。從類定義和__init__方法開始：

expansion參數在原始實現之后為4。self.conv_1卷積運算表示1×1下采樣瓶頸連接，self.conv_2是真實的卷積，self.conv_3是上采樣1×1卷積。快捷機制遵循與PreActivationBlock中相同的邏輯。

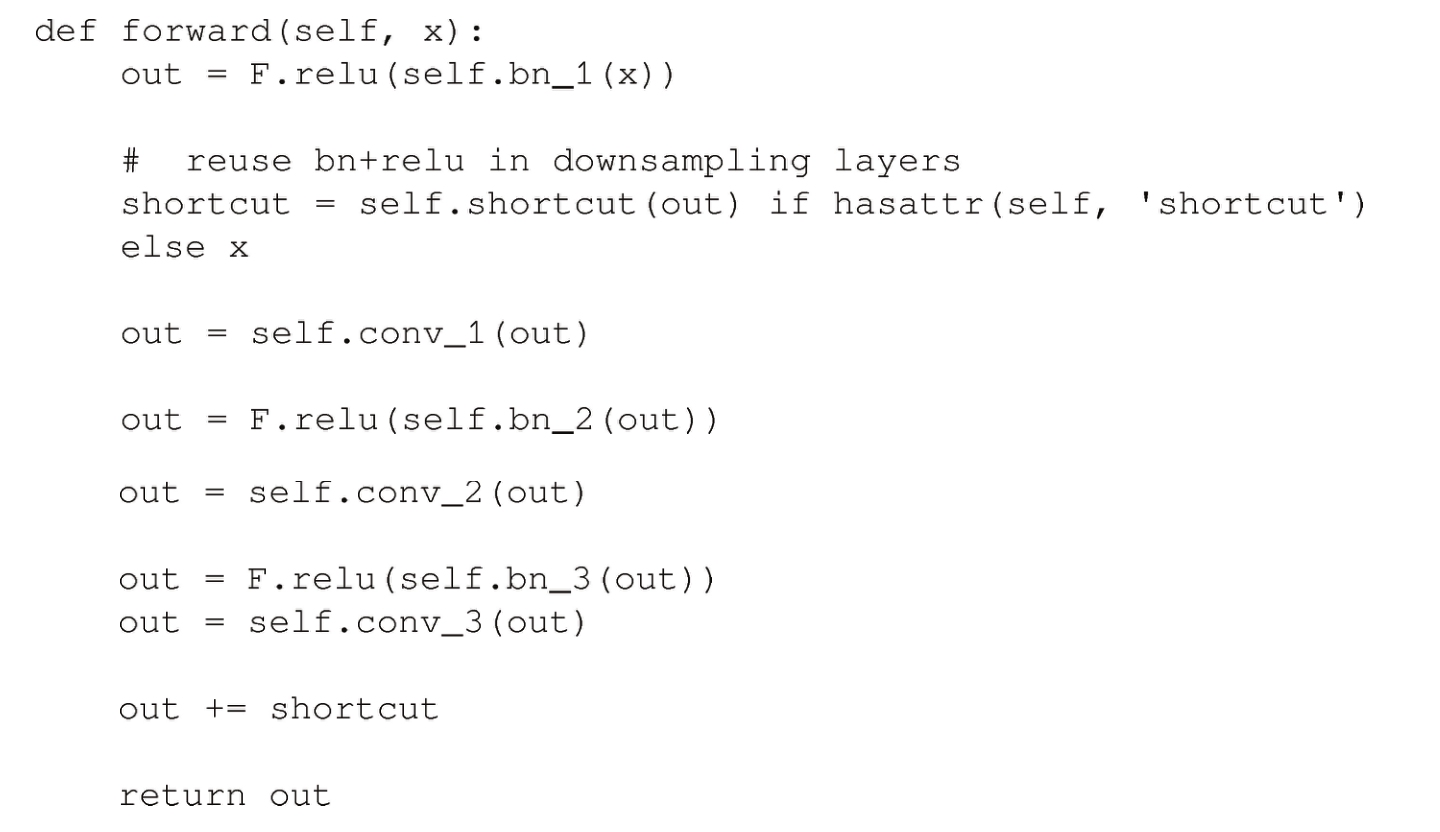

5）實現PreActivationBottleneckBlock.forward方法。同樣，它遵循與PreActivationBlock相同的邏輯：

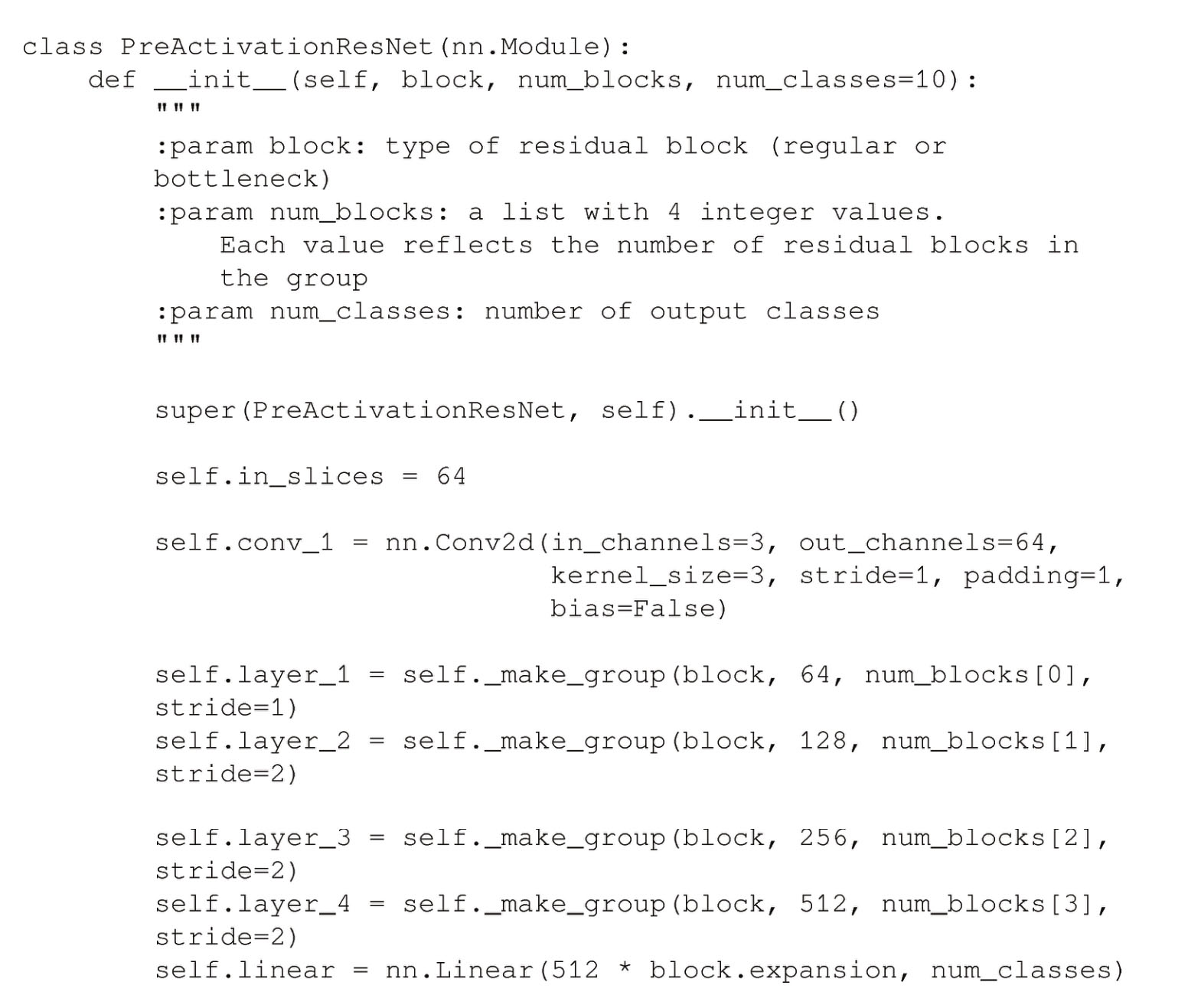

6）實現殘差網絡本身。從類定義（它繼承了nn. Module）和__init__方法開始：

網絡中包含四組殘差塊，就像最初的實現一樣。每組的塊數由num_blocks參數指定。最初的卷積使用的是步長為1的3×3過濾器，而不是原來的步長為2的7×7過濾器。這是因為32×32的CIFAR-10圖像遠小于224×224的ImageNet圖像，沒有必要進行下采樣。

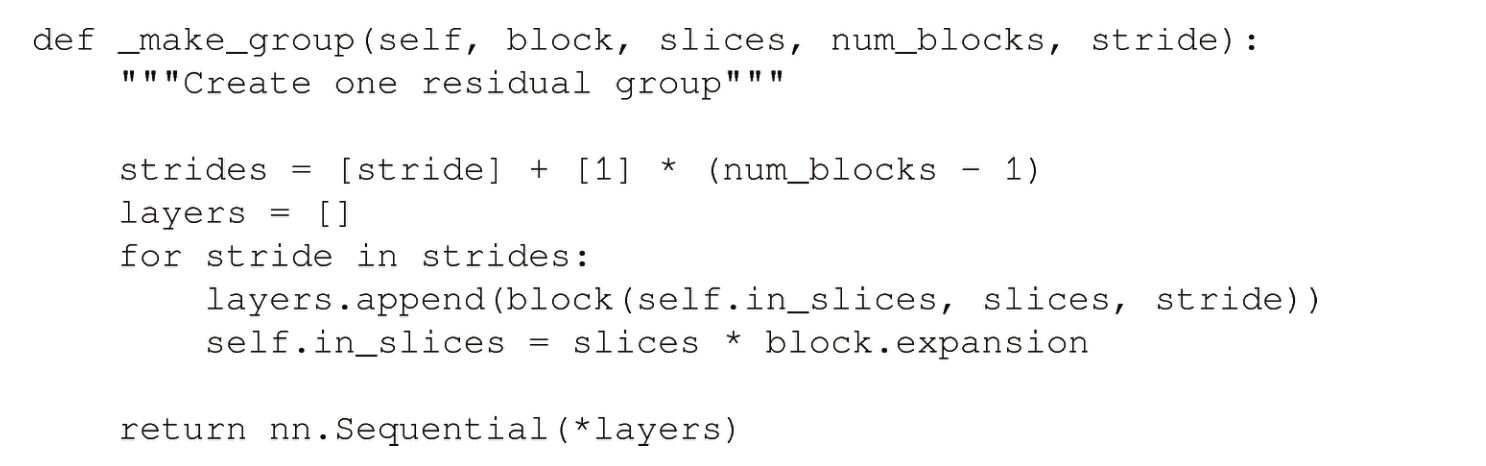

7）實現PreActivationResNet._make_group方法，該方法創建一個殘差塊組。組中的所有塊的步長都為1，除了第一個塊，其中stride作為參數提供：

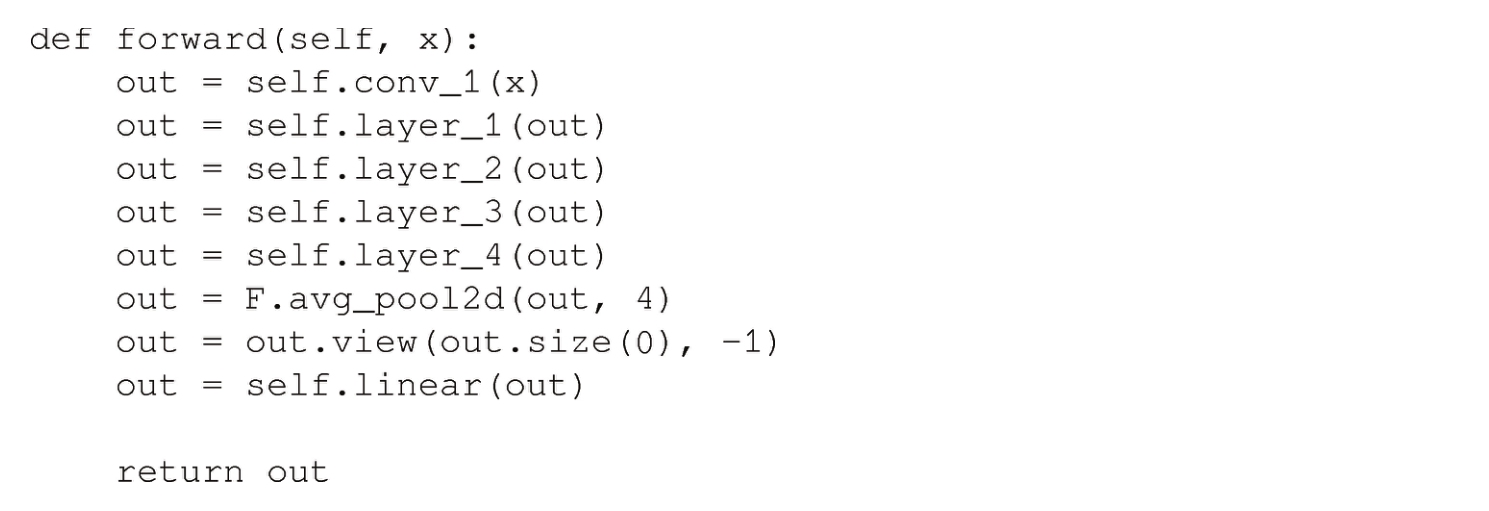

8）實現PreActivationResNet.forward方法，通過網絡傳播數據。可以看到在全連接的最后一層之前的下行采樣平均池化：

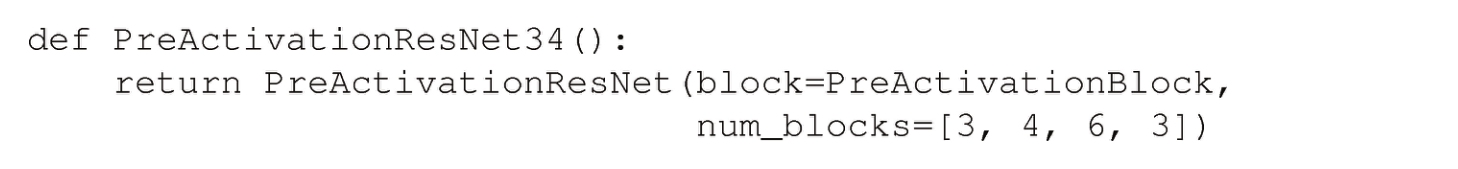

9）一旦完成網絡，可以實現幾種ResNet配置。以下為ResNet34，它具有34個卷積層，分組在[3,4,6,3]的非瓶頸殘差塊中：

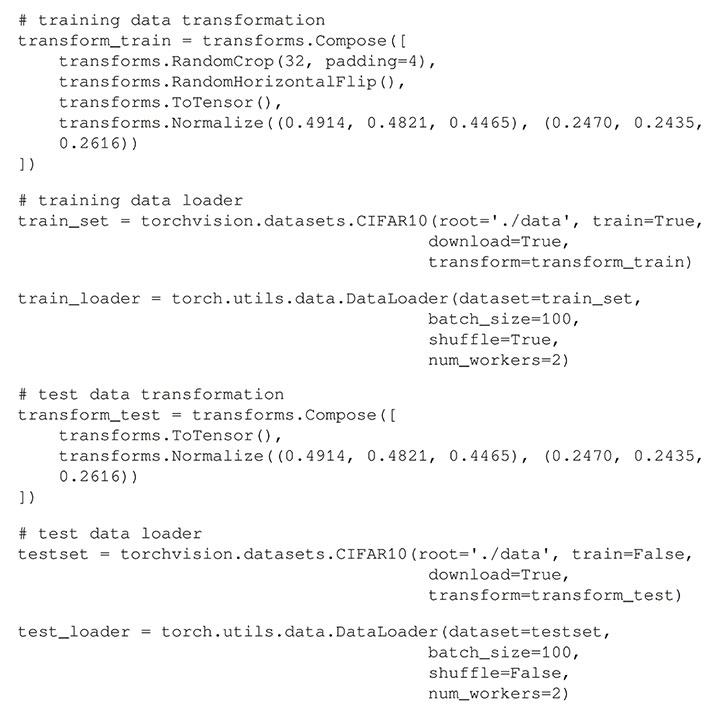

10）最后，可以訓練網絡。從定義訓練和測試數據集開始。我們不會詳細討論實現的細節，因為已經在第2章中看到了一個類似的場景。用4個像素填充樣本來增加訓練集，然后從中隨機取出32×32的裁剪。具體實現如下：

11）然后，實例化網絡模型和訓練參數——交叉熵損失和Adam優化器：

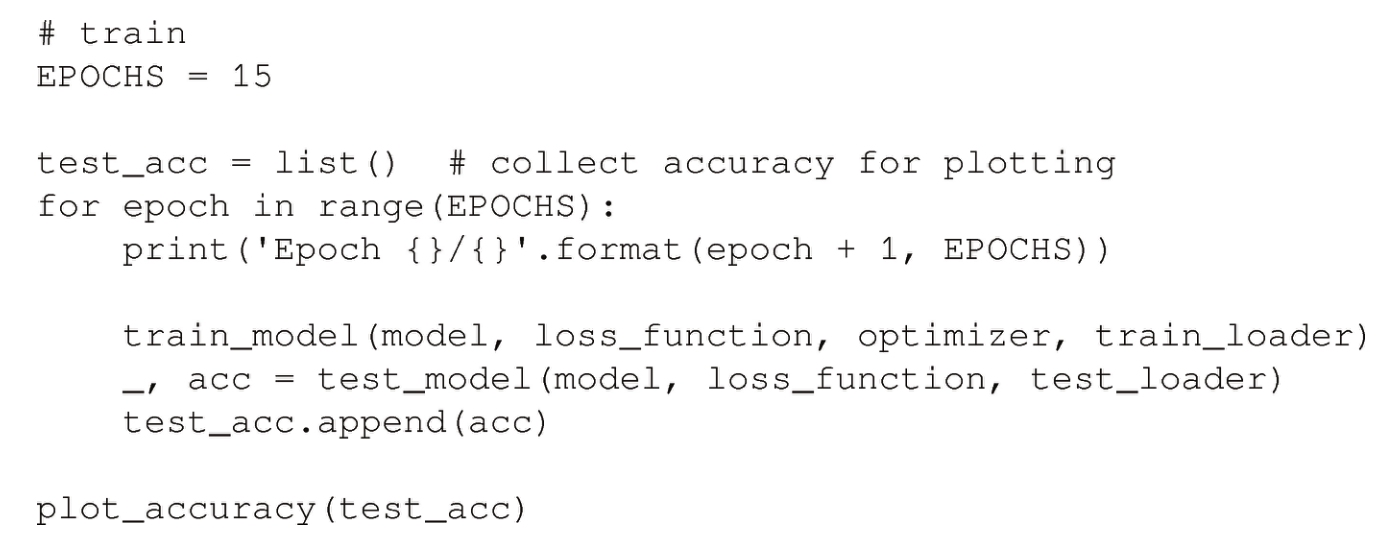

12）可以為EPOCHS個epoch訓練網絡。train_model、test_model和plot_accuracy函數與2.2.1節中的一樣，在這里不再重復它們的實現。代碼如下：

并且在下圖中，可以看到15次迭代（訓練可能需要一段時間）的測試準確率。

本節討論了各種類型的ResNet，然后使用PyTorch實現一個ResNet。在下一節中，討論Inception網絡——另一個網絡家族，它將并行連接的使用提升到一個新的水平。
