3.8 直接通過節點和單元生成有限元模型

如前面所述，ANSYS程序已經提供了許多方便的命令用于通過幾何模型生成有限元網格模型，以及對節點和單元的復制、移動等操作，但同時，ANSYS還提供了直接通過節點和單元生成有限元模型的方法，有時，這種直接方法更便捷有效。

由直接生成法生成的模型須嚴格按節點和單元的順序定義，單元必須在相應節點全部生成之后才能定義。

3.8.1 節點

本節講述的內容主要包括以下幾方面。

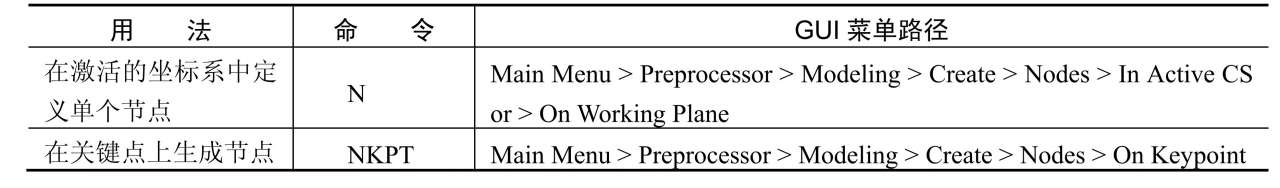

定義節點。

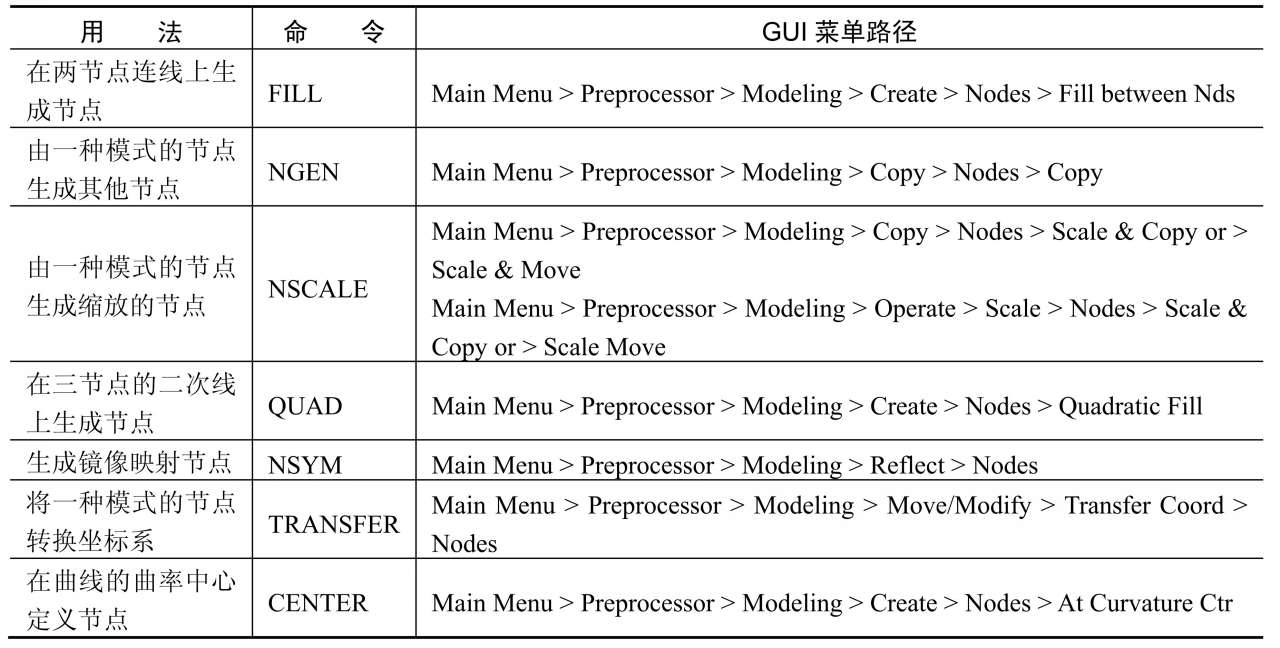

從已有節點生成其他節點。

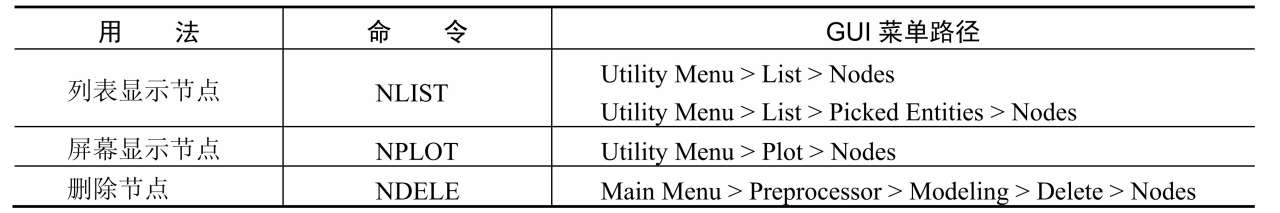

查看和刪除節點。

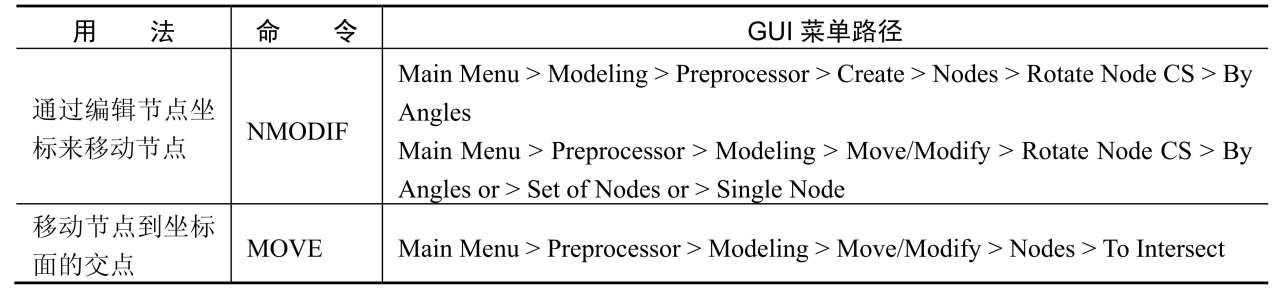

移動節點。

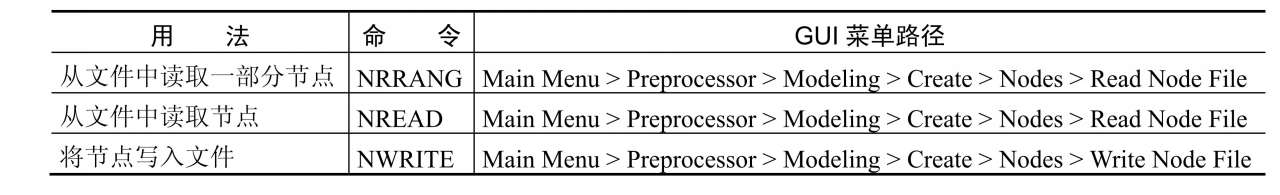

讀寫包含節點數據的文本文件。

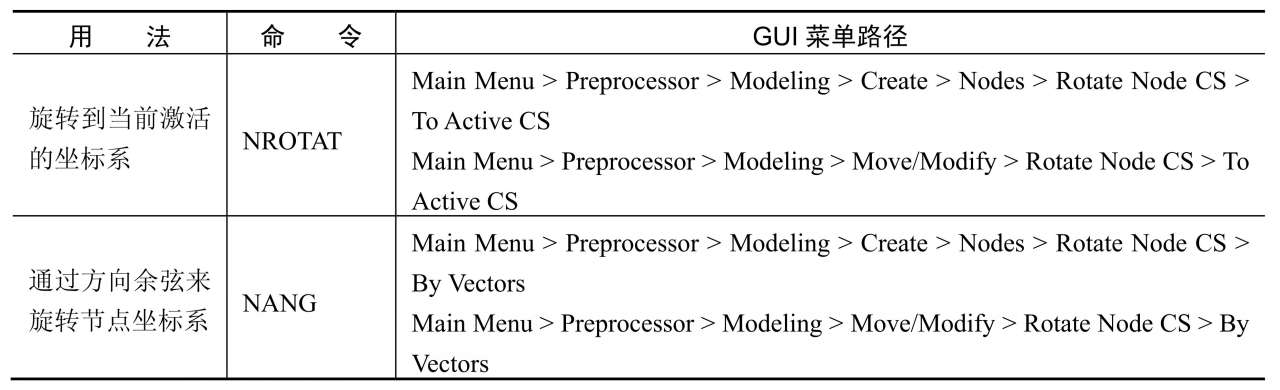

旋轉節點的坐標系。

用戶可以按表3-4～表3-9提供的方法執行上述操作。

3.8.2 單元

本節講述的內容主要包括以下幾方面。

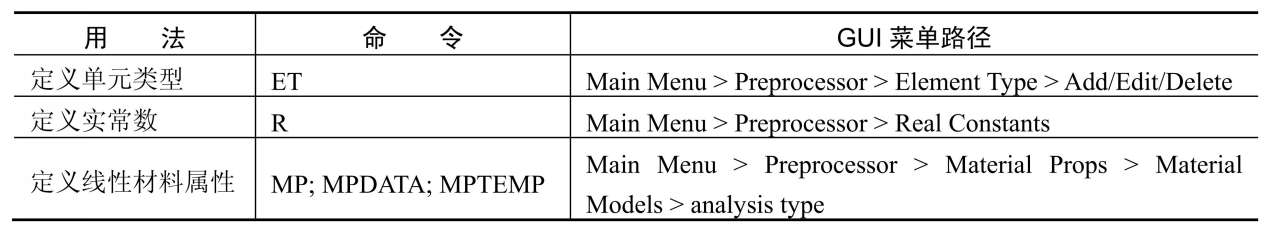

組集單元表。

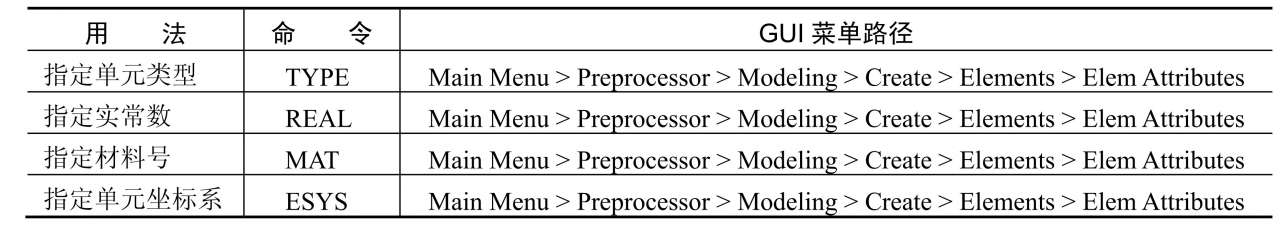

指向單元表中的項。

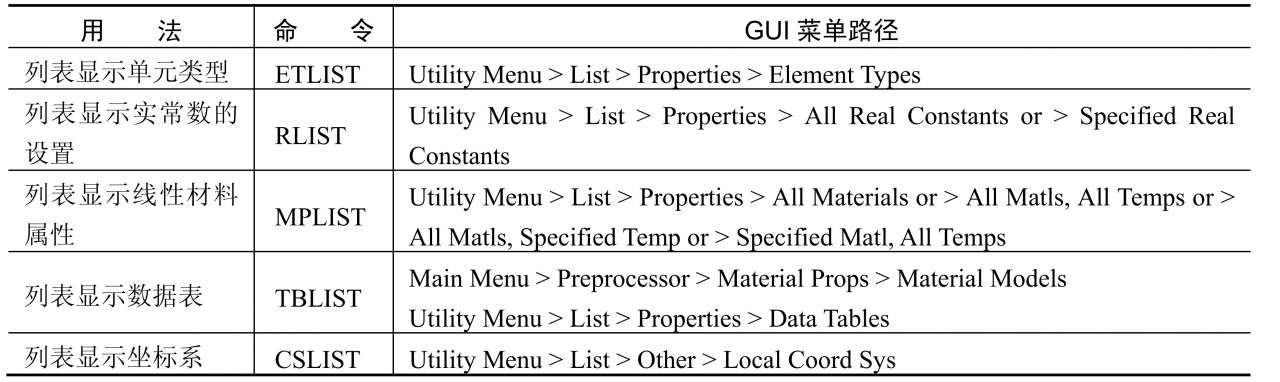

查看單元列表。

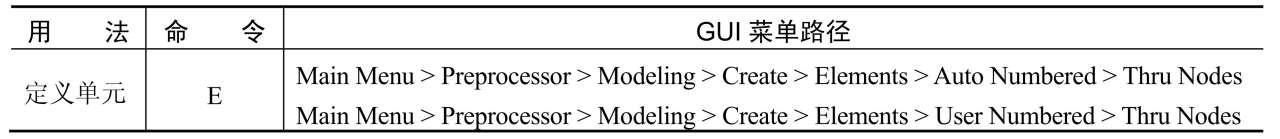

定義單元。

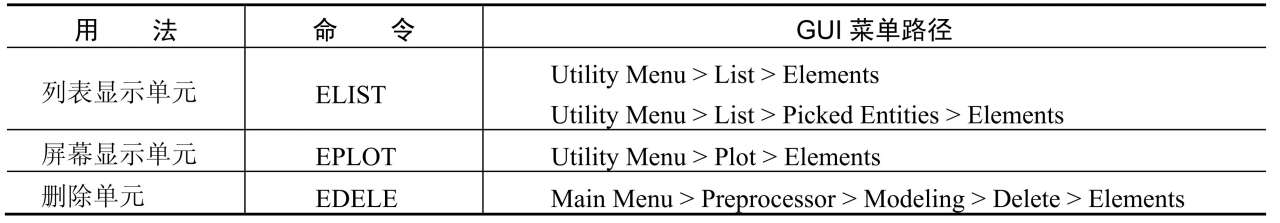

查看和刪除單元。

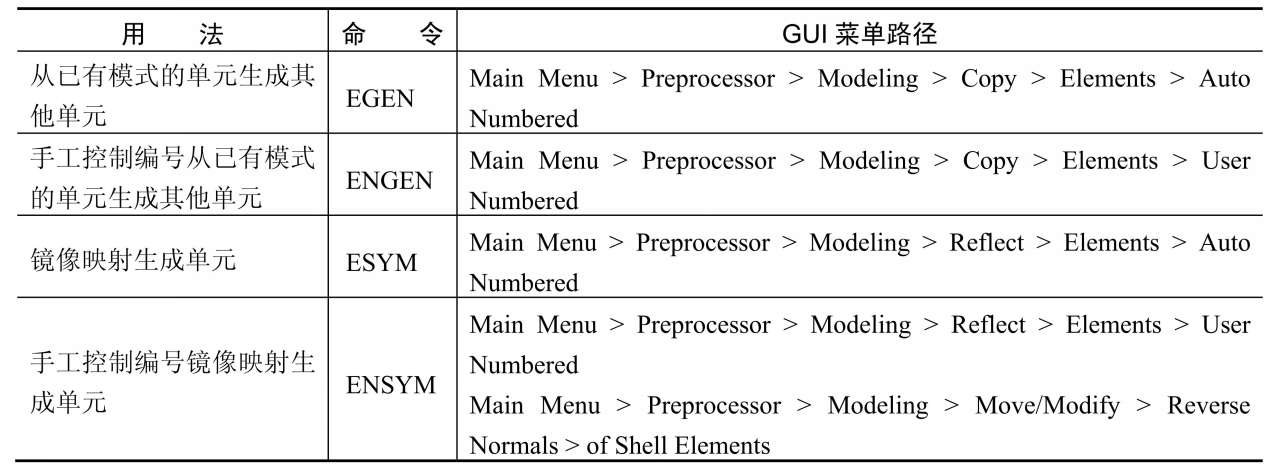

從已有單元生成另外的單元。

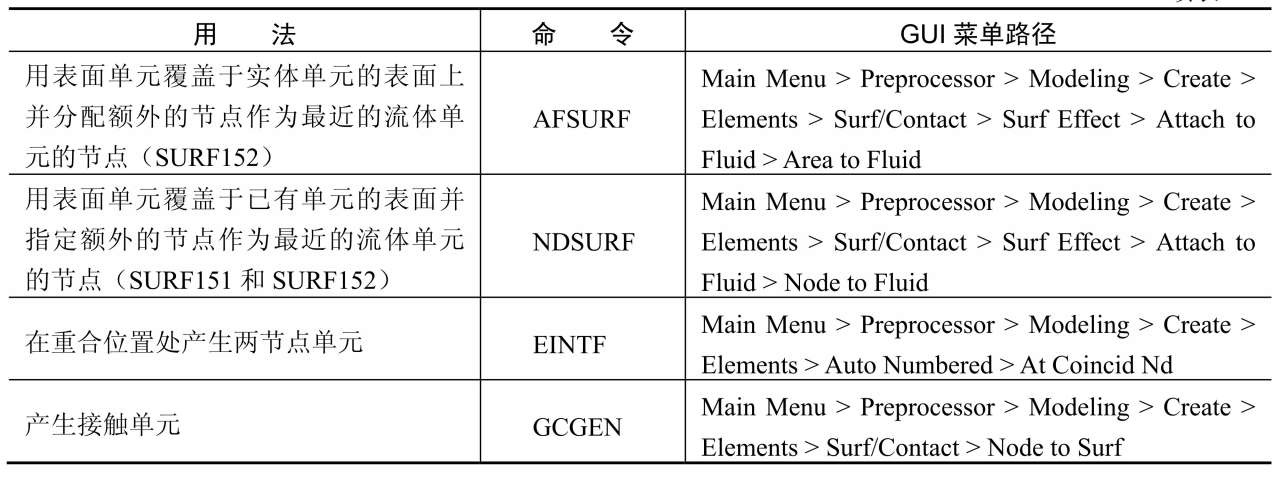

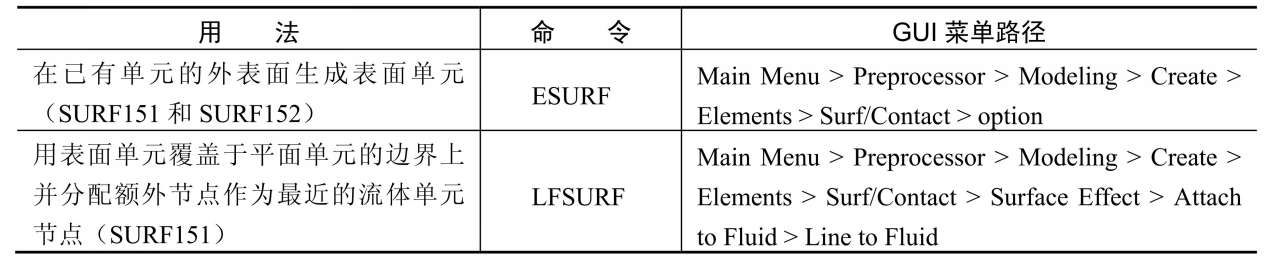

利用特殊方法生成單元。

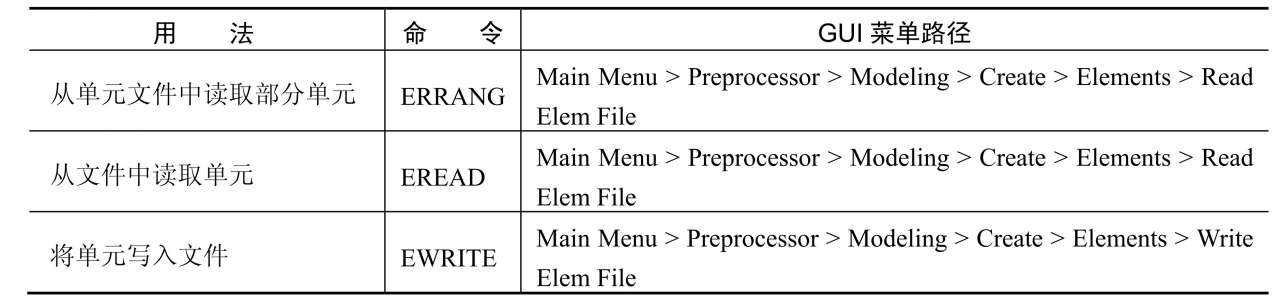

讀寫包含單元數據的文本文件。

注意：定義單元的前提條件是：用戶已經定義了該單元所需的最少節點并且已指定了合適的單元屬性。

可以按照表3-10～表3-17提供的方法執行上述操作。
