1.4　發動機燃油系統基本組成

1.4.1　燃油系統基本組成

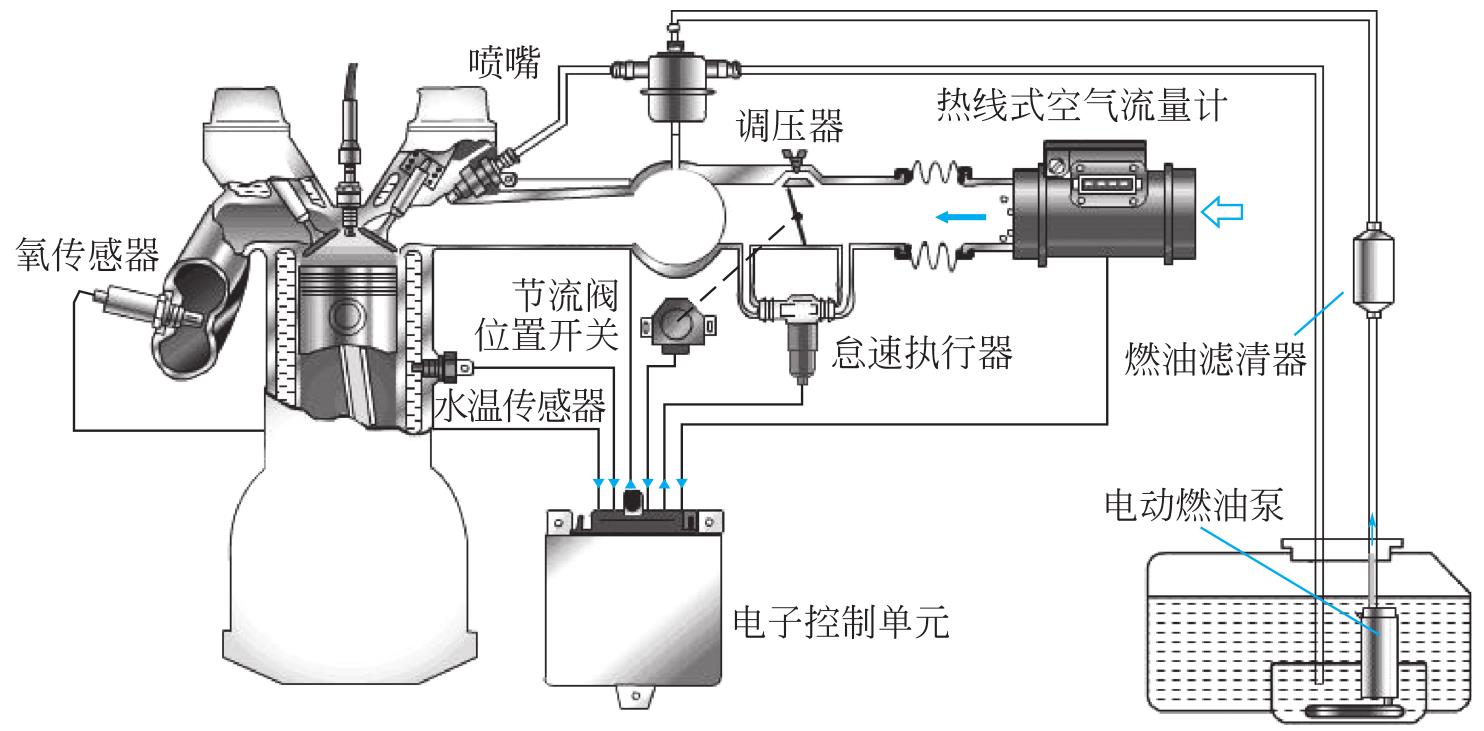

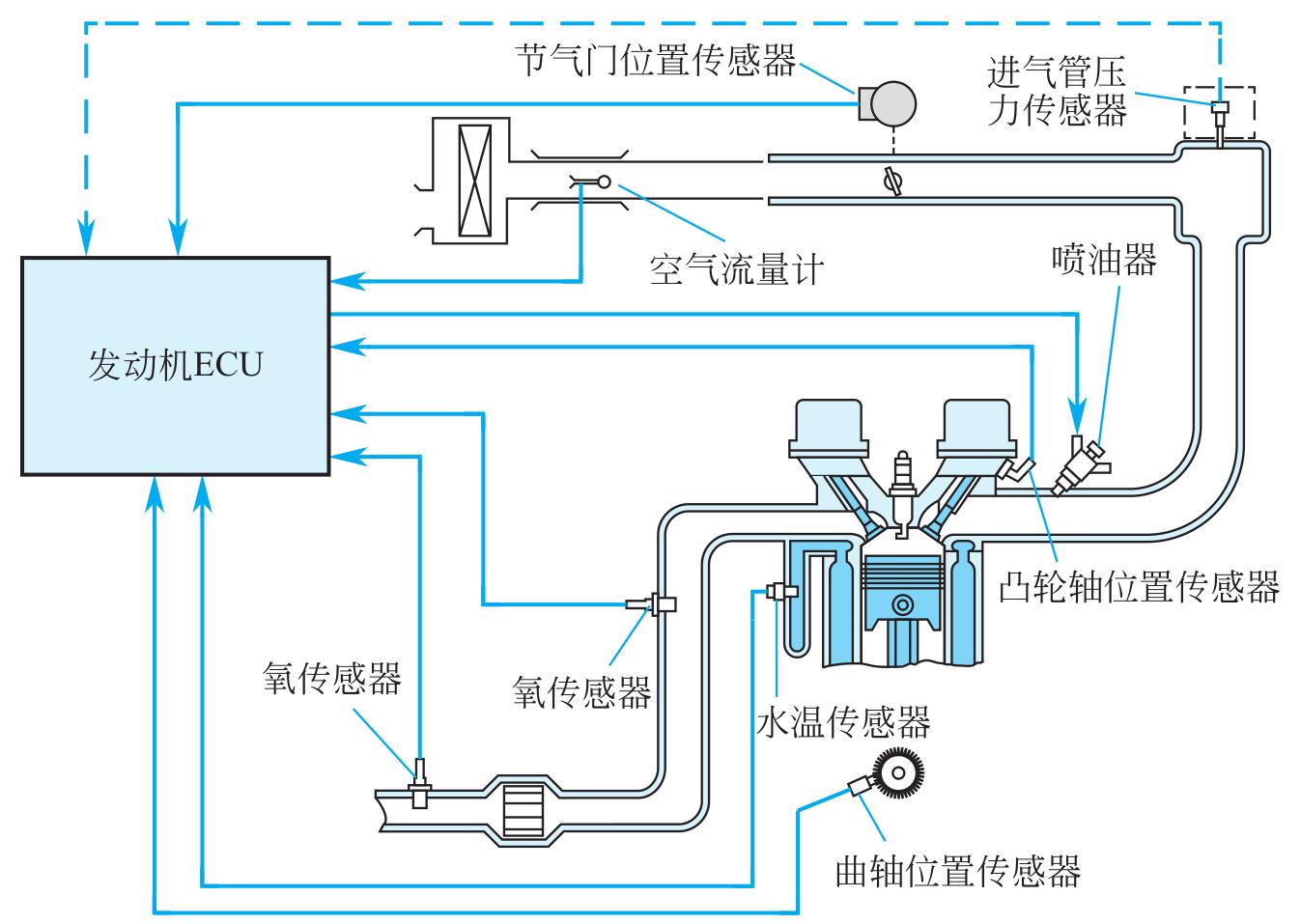

燃油供給系統由油箱、電動汽油泵、燃油濾清器、燃油分配器、壓力調節器、燃油管等組成。燃油系統如圖1-4所示。電控燃油噴射系統組成示意如圖1-5所示。

1.4.2　電動燃油泵控制

燃油泵內置在油箱中，燃油在燃油泵的壓力作用下排出，燃油泵配備有脈動衰減器，以防排出過程中的燃油波動，燃油泵排出的燃油通過燃油管路、燃油濾清器和燃油通道進入各個噴油嘴，燃油通道中的燃油壓力調節器用于將燃油壓力調節到恒定數值。

1.4.2.1　燃油泵基本結構原理

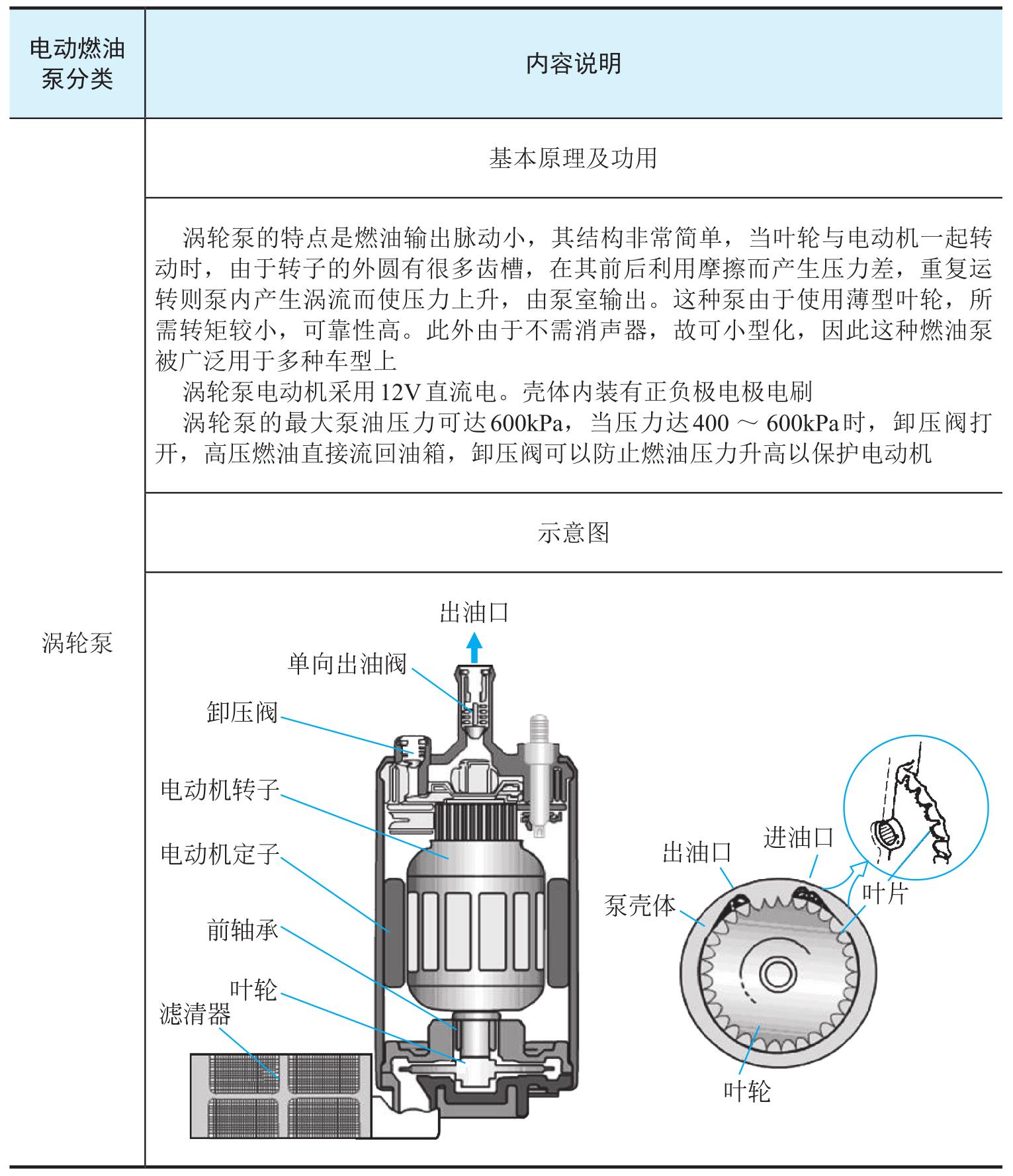

燃油泵主要分為渦輪泵、滾柱泵及齒輪泵三種。電動燃油泵的結構和基本原理及功用見表1-8。

1.4.2.2　燃油泵電路控制

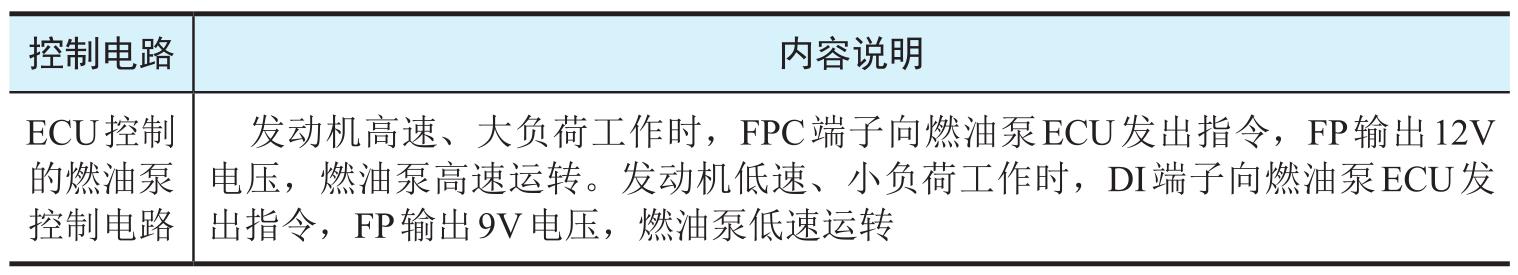

電動燃油泵電路控制見表1-9。
