1.4　水平荷載

（1）計算作用在支護結構上的水平荷載時應考慮的因素

①基坑內外土的自重（包括地下水）；

②基坑周邊既有和在建的建（構）筑物荷載；

③基坑周邊施工材料和設備荷載；

④基坑周邊道路車輛荷載；

⑤凍脹、溫度變化及其他因素產生的作用。

（2）作用在支護結構上的土壓力應按下列規定確定

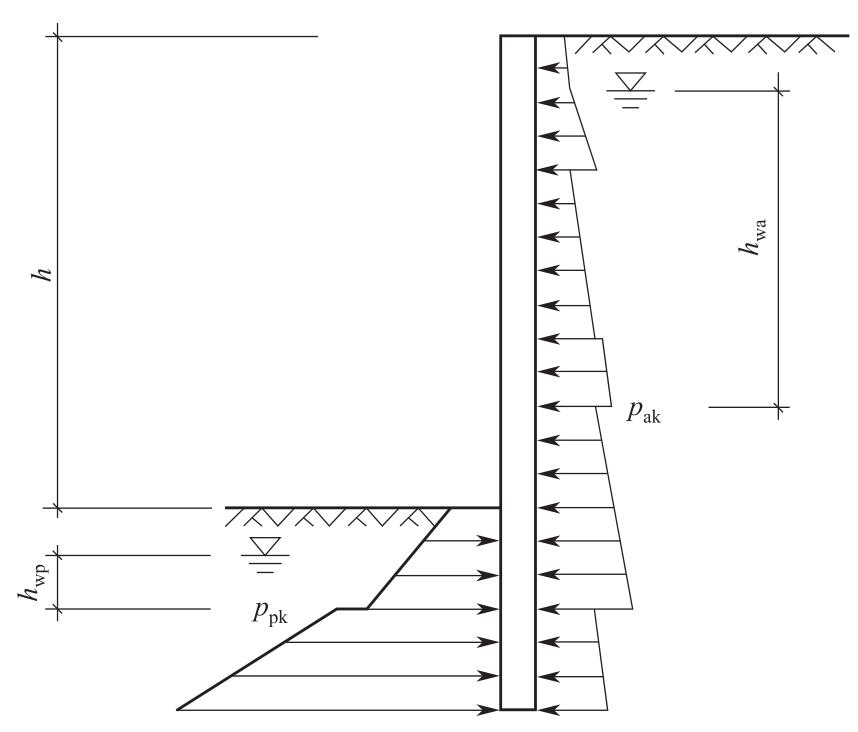

①支護結構外側的主動土壓力強度標準值、支護結構內側的被動土壓力強度標準值宜按下列公式計算（圖1-1）。

a.對地下水位以上或水土合算的土層：

式中　pak——支護結構外側，第i層土中計算點的主動土壓力強度標準值，kPa；當pak<0時，應取pak=0；

σak，σpk——分別為支護結構外側、內側計算點的土中豎向應力標準值，kPa，按本節（5）條的規定計算；

Ka，i，Kp，i——分別為第i層土的主動土壓力系數、被動土壓力系數；

ci、φi——分別為第i層土的黏聚力，kPa、內摩擦角，（°）；按《建筑基坑支護技術規程》（JGJ 120—2012）第3.1.14條的規定取值；

ppk——支護結構內側，第i層土中計算點的被動土壓力強度標準值，kPa。

b.對于水土分算的土層：

式中　ua，up——分別為支護結構外側、內側計算點的水壓力，kPa；對靜止地下水，按本節（4）條的規定取值；當采用懸掛式截水帷幕時，應考慮地下水從帷幕底向基坑內的滲流對水壓力的影響。

②在土壓力影響范圍內，存在相鄰建筑物地下墻體等穩定界面時，可采用庫侖土壓力理論計算界面內有限滑動楔體產生的主動土壓力，此時，同一土層的土壓力可采用沿深度線性分布形式，支護結構與土之間的摩擦角宜取零。

③需要嚴格限制支護結構的水平位移時，支護結構外側的土壓力宜取靜止土壓力。

④有可靠經驗時，可采用支護結構與土相互作用的方法計算土壓力。

（3）對成層土土壓力計算時的各土層計算厚度應符合的規定

①當土層厚度較均勻、層面坡度較平緩時，宜取鄰近勘察孔的各土層厚度，或同一計算剖面內各土層厚度的平均值。

②當同一計算剖面內各勘察孔的土層厚度分布不均時，應取最不利勘察孔的各土層厚度。

③對復雜地層且距勘探孔較遠時，應通過綜合分析土層變化趨勢后確定土層的計算厚度。

④當相鄰土層的土性接近，且對土壓力的影響可以忽略不計或有利時，可歸并為同一計算土層。

（4）靜止地下水的水壓力可按下列公式計算

ua=γwhwa　　（1-14）

up=γwhwp　　（1-15）

式中　γw——地下水重度，kN/m3，取γw=10kN/m3；

hwa——基坑外側地下水位至主動土壓力強度計算點的垂直距離，m；對承壓水，地下水位取測壓管水位；當有多個含水層時，應取計算點所在含水層的地下水位；

hwp——基坑內側地下水位至被動土壓力強度計算點的垂直距離，m；對承壓水，地下水位取測壓管水位。

（5）土中豎向應力標準值應按下式計算

σpk=σpc　　（1-17）

式中　σac——支護結構外側計算點，由土的自重產生的豎向總應力，kPa；

σpc——支護結構內側計算點，由土的自重產生的豎向總應力，kPa；

Δσk，j——支護結構外側第j個附加荷載作用下計算點的土中附加豎向應力標準值，kPa，應根據附加荷載類型，按本節（6）～（8）條計算。

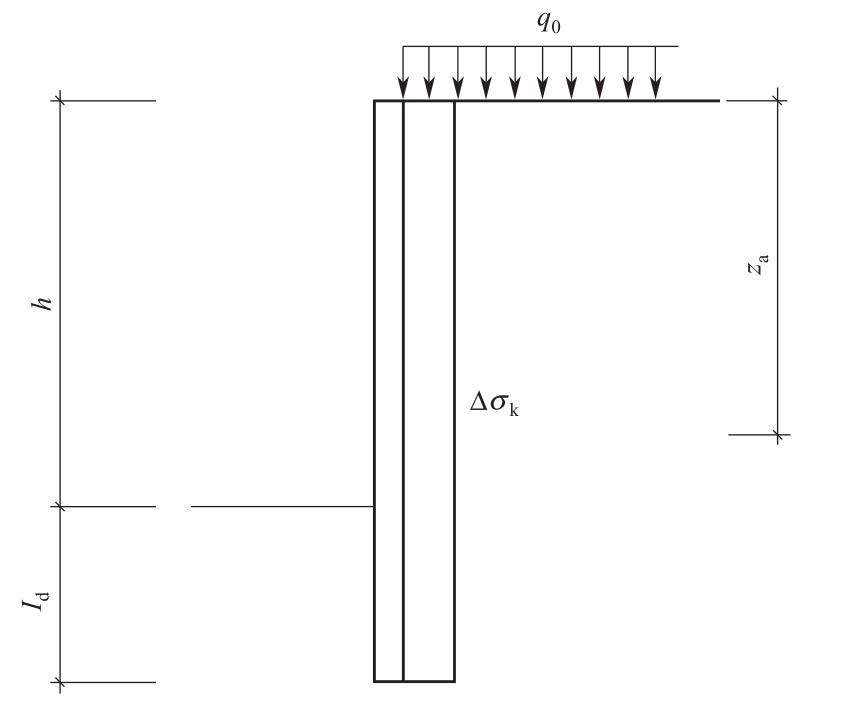

（6）均布附加荷載作用下的土中附加豎向應力標準值應按下式計算（圖1-2）

Δσk=q0　　（1-18）

式中　q0——均布附加荷載標準值，kPa。

（7）局部附加荷載作用下的土中附加豎向應力標準值可按下列規定計算

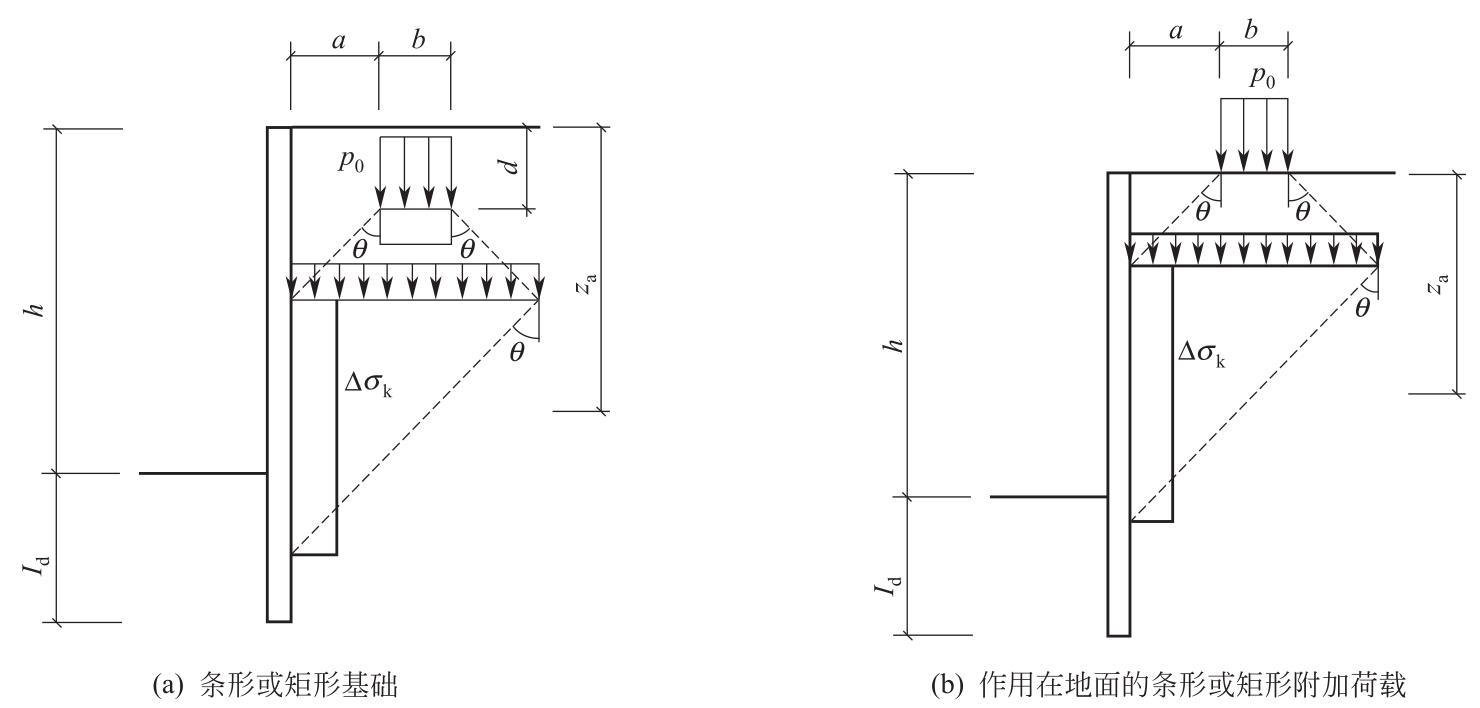

①對條形基礎下的附加荷載[圖1-3（a）]。

當d+a/tanθ≤za≤d+（3a+b）/tanθ時：

式中　p0——基礎底面附加壓力標準值，kPa；

d——基礎埋置深度，m；

b——基礎寬度，m；

a——支護結構外邊緣至基礎的水平距離，m；

θ——附加荷載的擴散角，（°），宜取θ=45°；

za——支護結構頂面至土中附加豎向應力計算點的豎向距離。

當za<d+a/tanθ或za>d+（3a+b）/tanθ時，取Δσk=0。

②對矩形基礎下的附加荷載[圖1-3（a）]。

當d+a/tanθ≤za≤d+（3a+b）/tanθ時：

式中　b——與基坑邊垂直方向上的基礎尺寸，m；

l——與基坑邊平行方向上的基礎尺寸，m。

當za<d+a/tanθ或za>d+（3a+b）/tanθ時，取Δσk=0。

③對作用在地面的條形、矩形附加荷載，按本書本節（7）條第①、②點計算土中附加豎向應力標準值Δσk時，應取d=0[圖1-3（b）]。

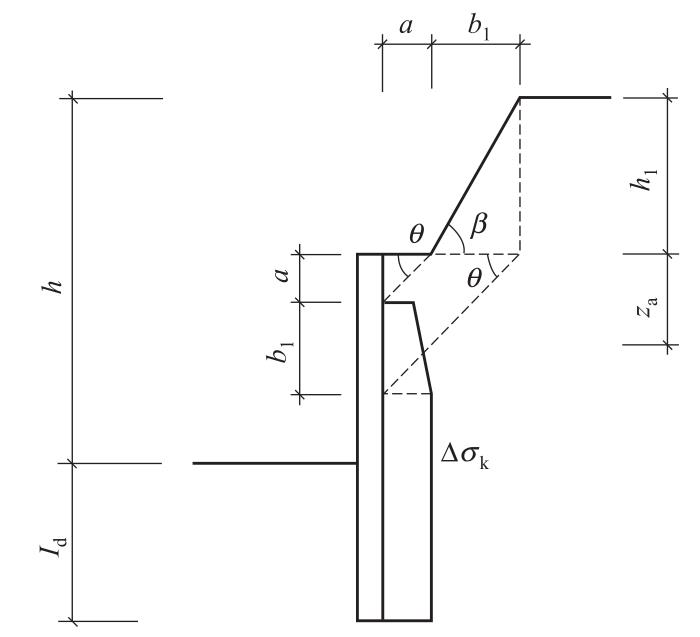

（8）當支護結構頂部低于地面，其上方采用放坡或土釘墻時　支護結構頂面以上土體對支護結構的作用宜按庫侖土壓力理論計算，也可將其視作附加荷載并按下列公式計算土中附加豎向應力標準值（圖1-4）。

①當a/tanθ≤za≤（a+b1）/tanθ時：

②當za>（a+b1）/tanθ時：

Δσk=γh1　　（1-23）

③當za<a/tanθ時：

Δσk=0　　（1-24）

式中　za——支護結構頂面至土中附加豎向應力計算點的豎向距離，m；

a——支護結構外邊緣至放坡坡腳的水平距離，m；

b1——放坡坡面的水平尺寸，m；

θ——擴散角，（°），宜取θ=45°；

h1——地面至支護結構頂面的豎向距離，m；

γ——支護結構頂面以上土的天然重度，kN/m3，對多層土取各層土按厚度加權的平均值；

c——支護結構頂面以上土的黏聚力，kPa，按《建筑基坑支護技術規程》（JGJ 120—2012）第3.1.14條的規定取值；

Ka——支護結構頂面以上土的主動土壓力系數，對多層土取各層土按厚度加權的平均值；

Eak1——支護結構頂面以上土體的自重所產生的單位寬度主動土壓力標準值，kN/m。
