【實踐3】 下載引導代碼和WinCE內核

Boot Loader是一段單獨的程序代碼，它存放于目標平臺的非易失存儲介質（如ROM或Flash）中。在開發Windows CE的過程中，它主要用于啟動硬件和下載NK.BIN到目標板上，并有一定的監控作用。

Boot Loader是用來管理目標設備啟動過程的目標特定程序，它初始化目標設備硬件，并允許將Windows CE操作系統運行時的映像從開發工作站下載到Windows CE目標設備的RAM或者再將它寫入到Flash，并跳轉到操作系統的起始點去啟動操作系統。為此，大多數Boot Loader都包含兩種不同的操作模式。

1.啟動加載模式

這種模式是Boot Loader的正常工作模式，Boot Loader從存儲介質中將操作系統加載到RAM中，并從RAM中啟動操作系統。

2.下載模式

Boot Loader從開發工作站下載操作系統運行映像文件到目標設備的RAM，然后再將它寫到目標設備的Flash等存儲介質中。

WinCE內核鏡像文件的下載過程包括Jflash工具驅動的安裝、獲得Eboot or Sboot及其下載、PC機網絡配置、超級終端的配置、配置Platform Builder鏈接與下載OS鏡像到板子等。

Boot Loader通常作為BSP的一部分，由OEMs提供。Boot Loader的目的是裝載OS鏡像到內存中，然后跳到OS啟動程序。Boot Loader一般有Eboot（Ethernet Boot Loader）和Sboot（Erial Boot Loader）。

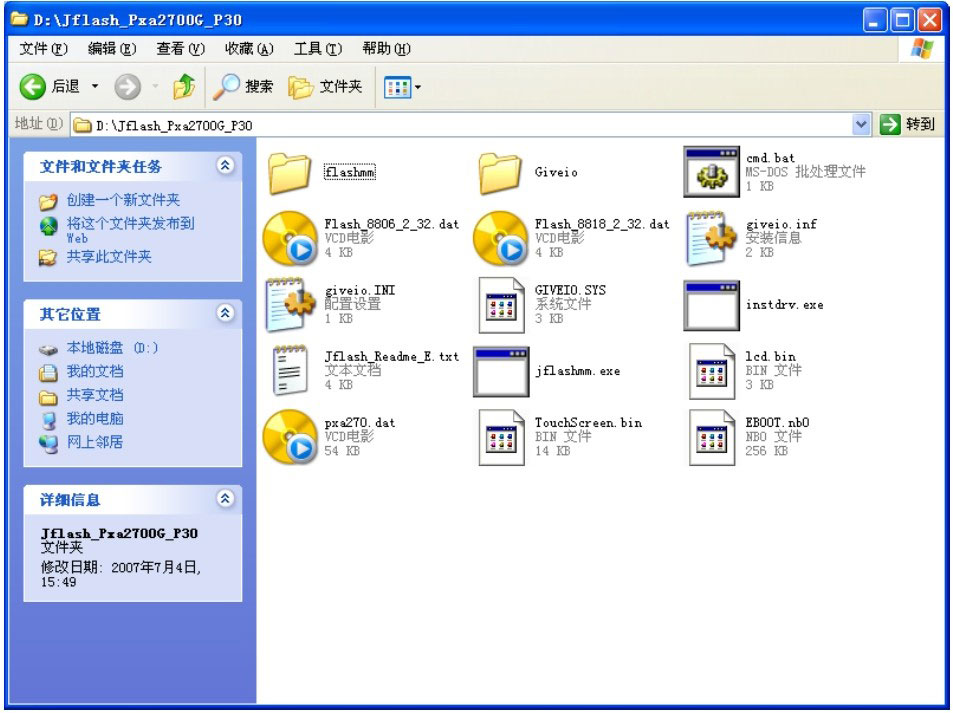

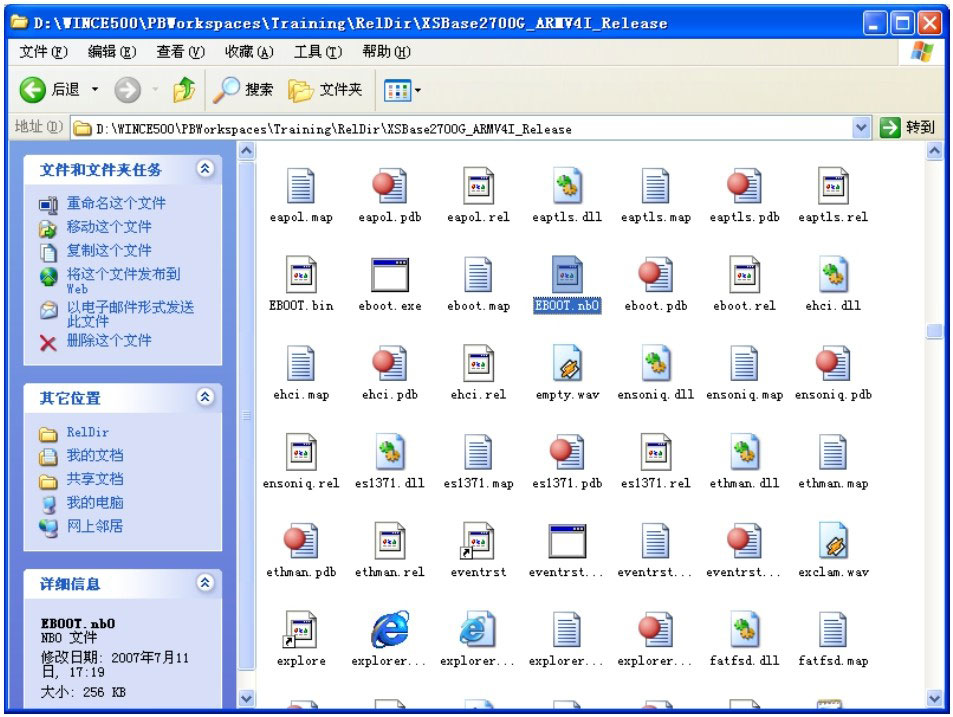

（1）把“EBOOT.nb0”復制到Jflash工具目錄下。例如，工程所在目錄為“D:\WINCE500\PBWorkspaces\Training\RelDir\XSBase2700G_ARMV4I_Release”，Jflash工具的目錄為“D:\Jflash_Pxa2700G_P30”，如圖2.24和圖2.25所示。

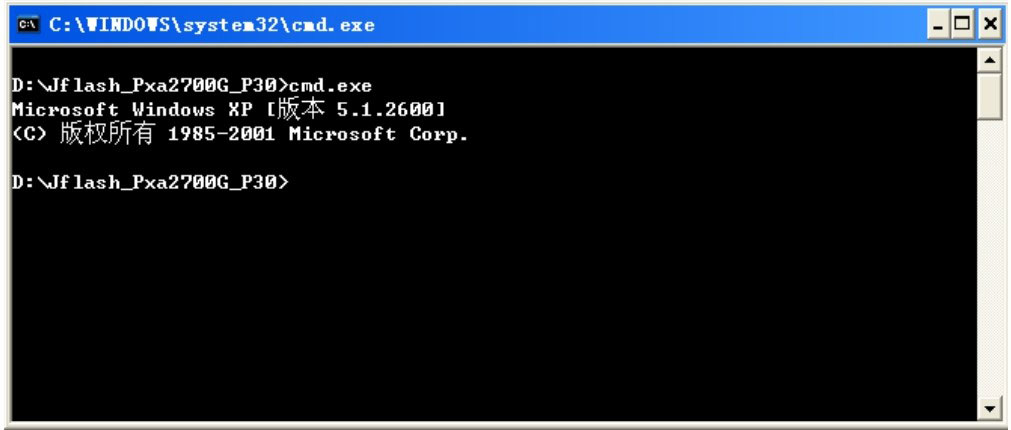

（2）在Jflash工具目錄中找到并雙擊“cmd.bat”圖標打開命令行窗口，如圖2.26所示。

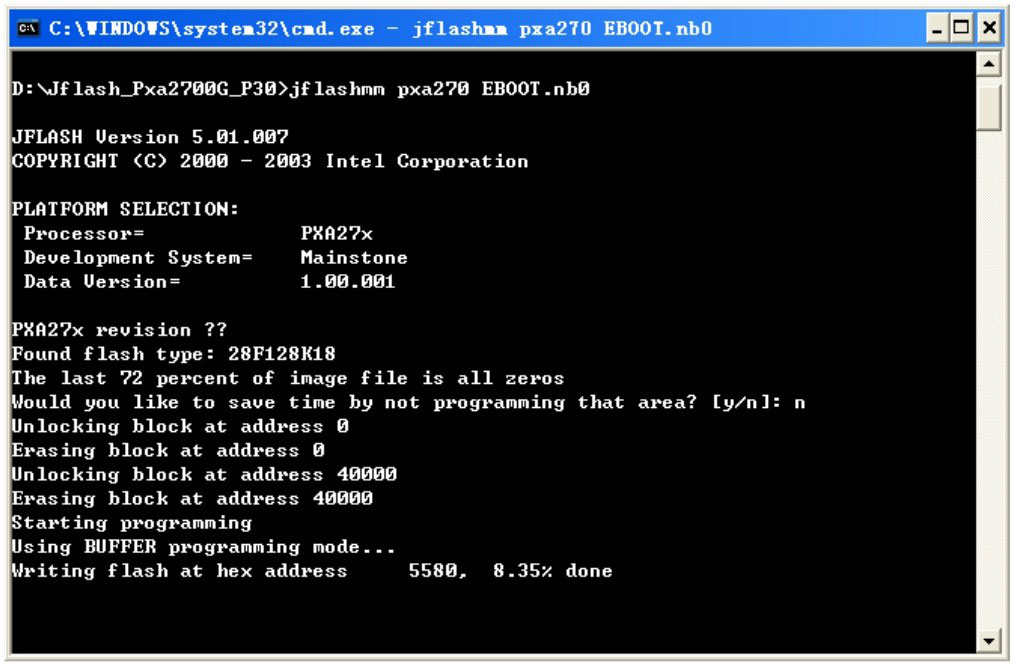

（3）給目標平臺上電，在命令行窗口輸入“jflashmm pxa270 EBOOT.nb0”，進行引導代碼的下載，在進行選擇時，請選擇“N”，如圖2.27所示。

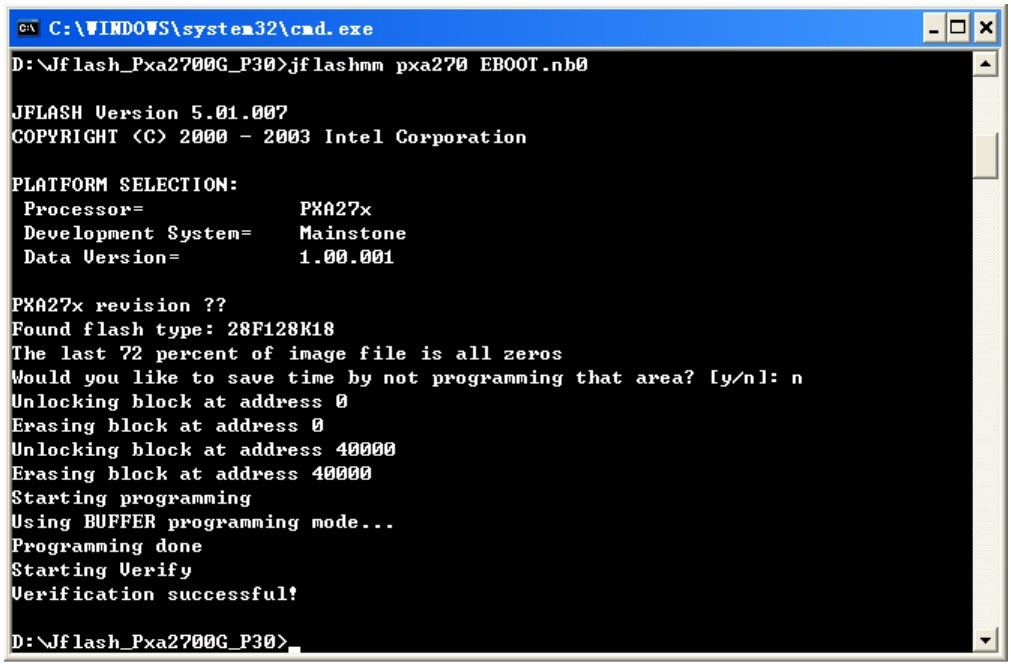

（4）最后在命令窗口出現“Verification successful!”時，說明下載已成功，如圖2.28所示。如果出現“verify error at address …”，則需要先把目標平臺斷電，然后再上電重新下載一次。

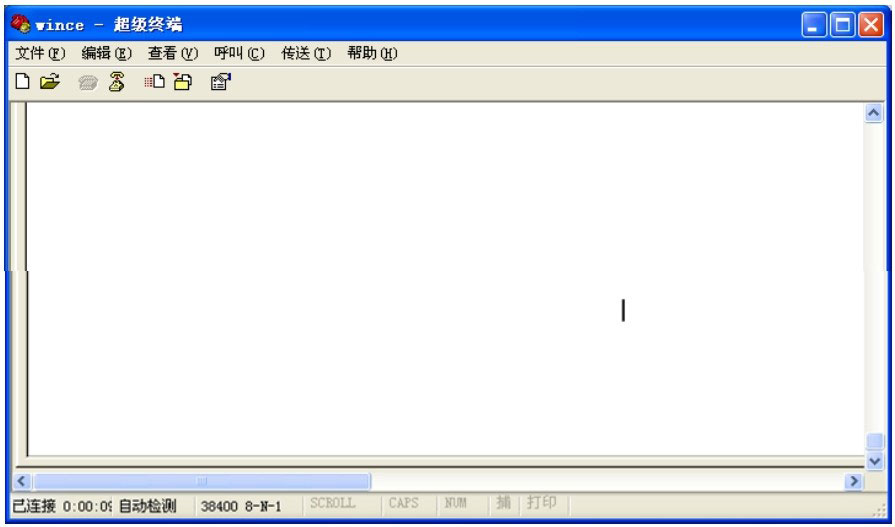

（5）打開桌面上超級終端的快捷方式“快捷方式到wince.ht”，出現如圖2.29所示的窗口。

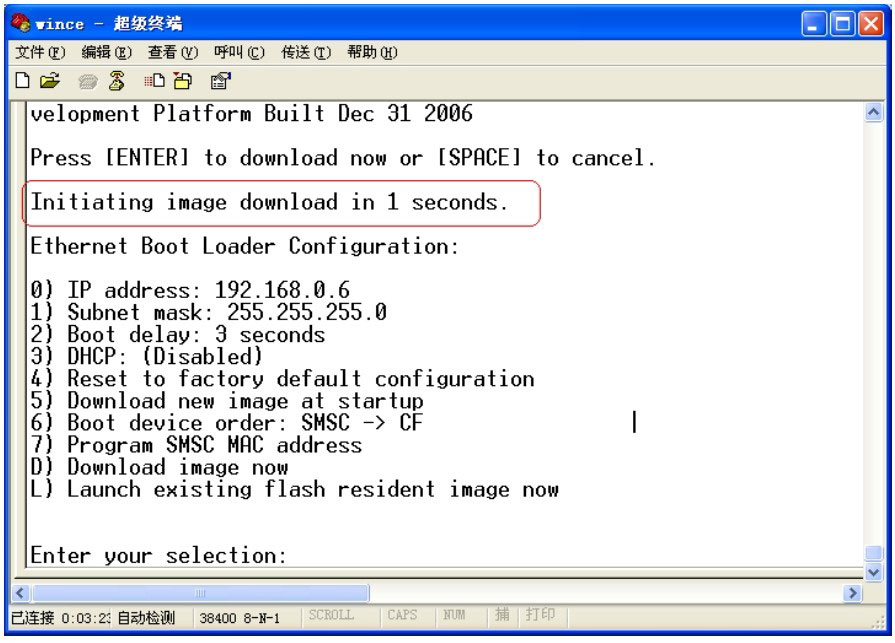

（6）確定一下PC與目標平臺的串口接口線已接上，然后給平臺斷電再上電。在出現延時提示時，按一下空格鍵進入Eboot的菜單選項中，如圖2.30所示。

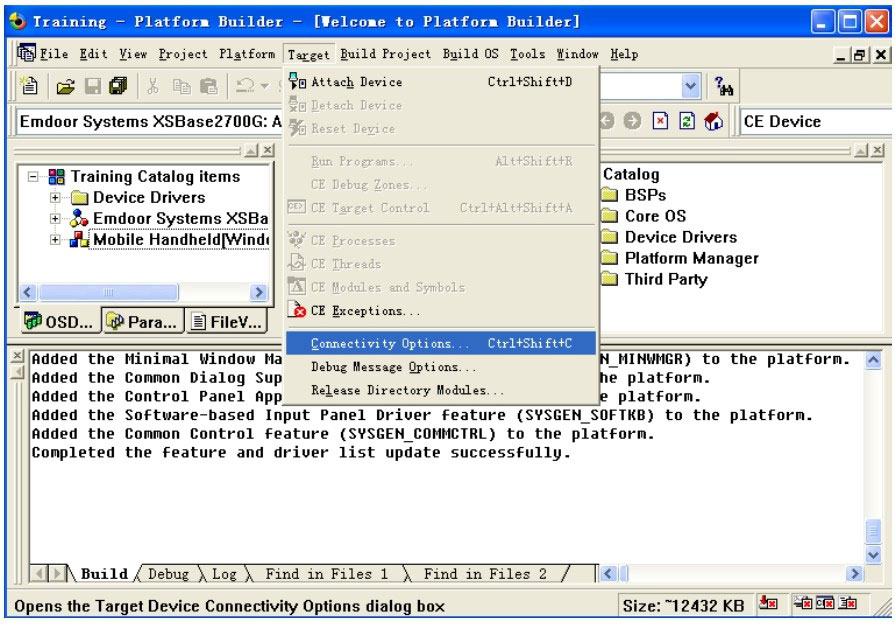

（7）在PB中打開Training工程，在“Target”→“Connectivity Options…”中打開鏡像的下載配置選項，如圖2.31所示。

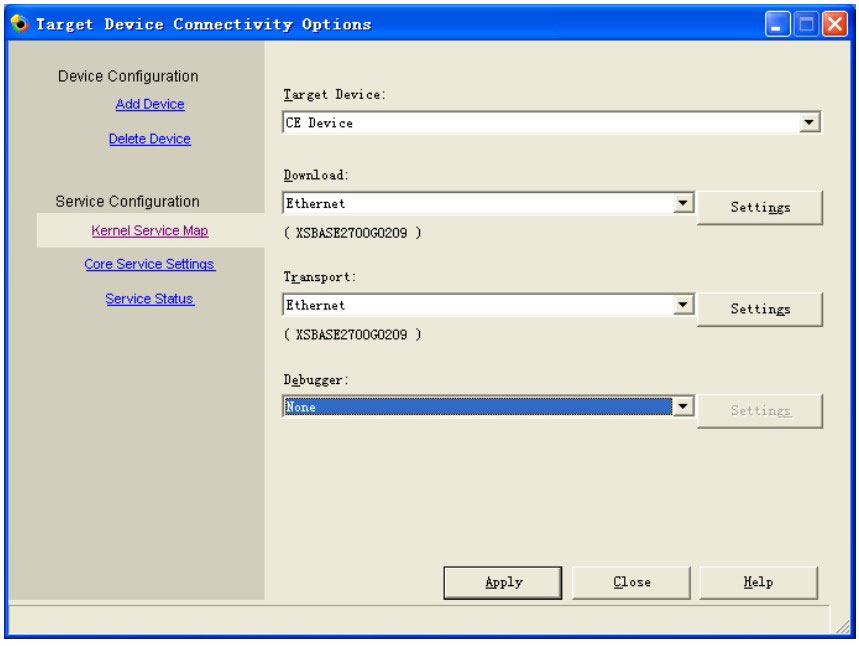

（8）在“Download”與“Transport”選項中都選擇“Ethernet”，在“Debugger”中選擇“None”，如圖2.32所示。

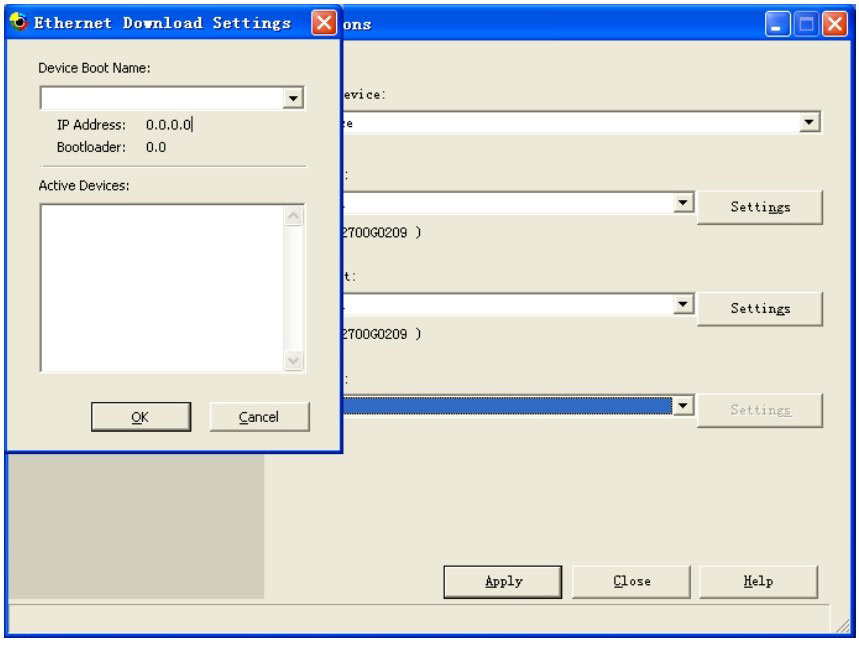

（9）單擊“Download”選項右邊的“Settings”按鈕，讓PB來檢測設備名，如圖2.33所示。

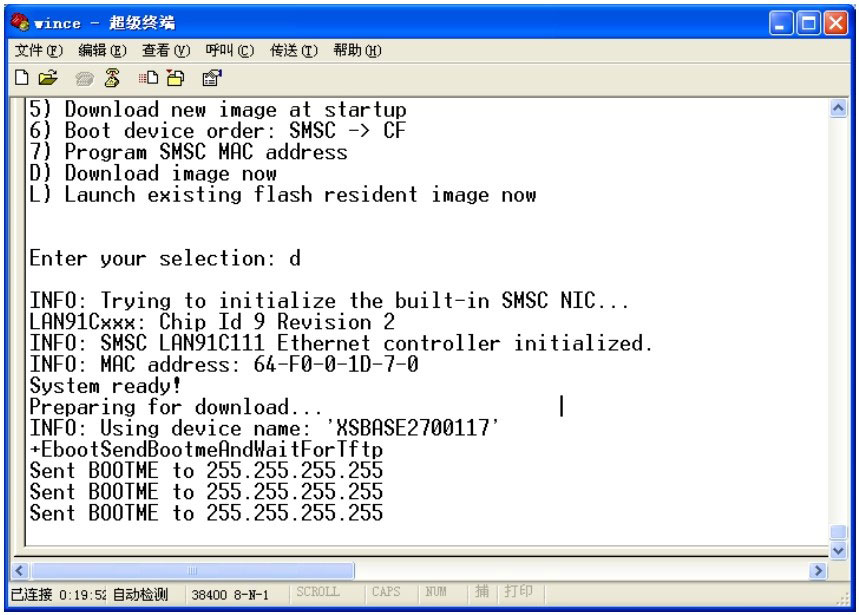

（10）確定目標平臺的IP與PC的IP在同一網段，在超級終端的Eboot菜單中，選取“d”項，如圖2.34所示。

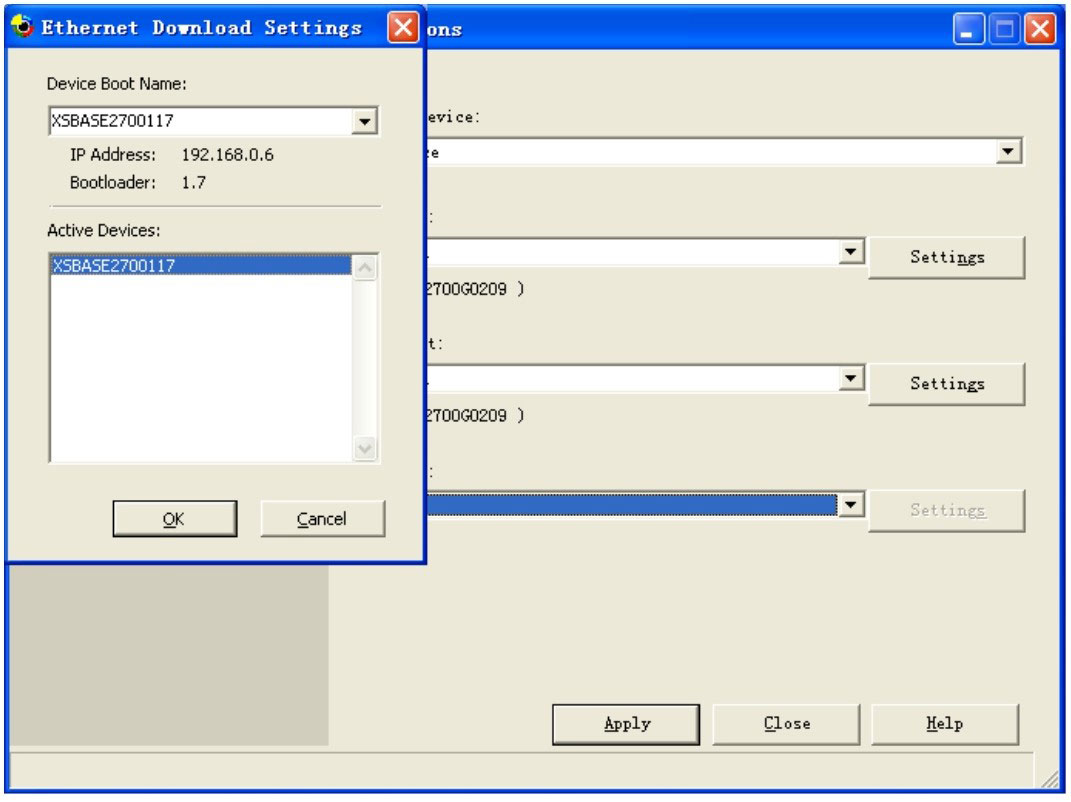

（11）在Ethernet Download Settings中可以自動檢測到目標設備名，單擊“Active Devices”中的設備名就可以把設備名添加到“Device Boot Name”中去了。然后單擊“OK”按鈕，再單擊“Apply”按鈕，同時關閉“Target Device connectivity Options”窗口，如圖2.35所示。

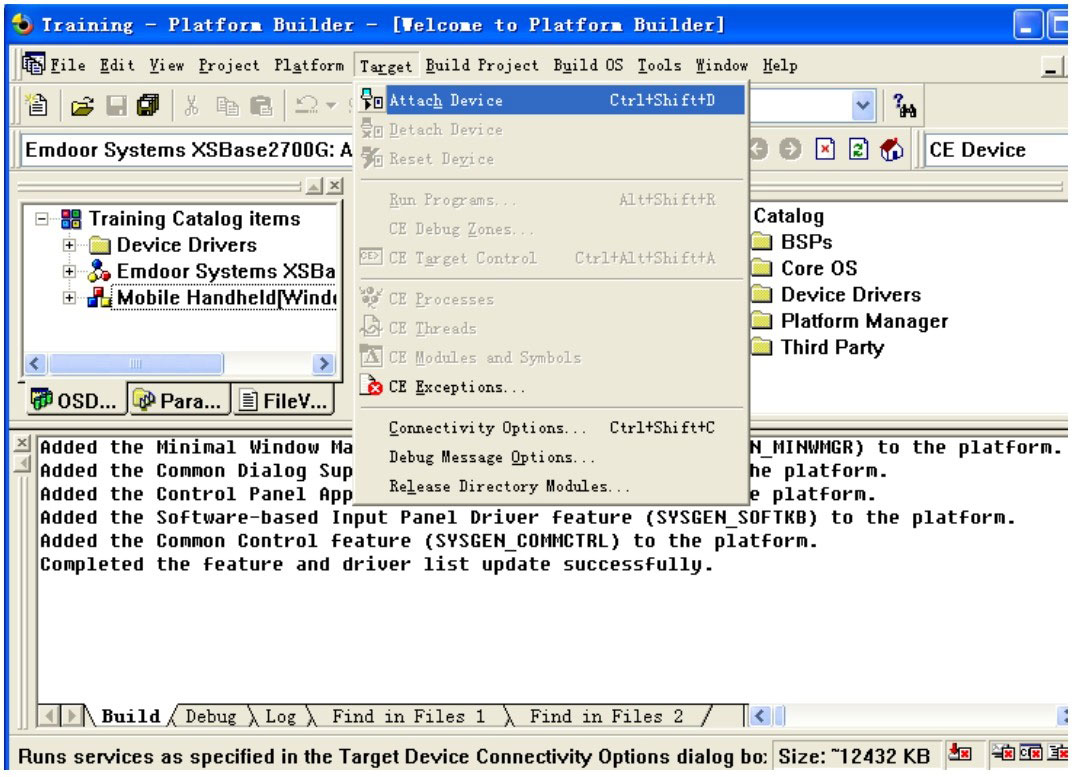

（12）在PB的“Target”→“Attach Device”中連接目標平臺，如圖2.36所示。

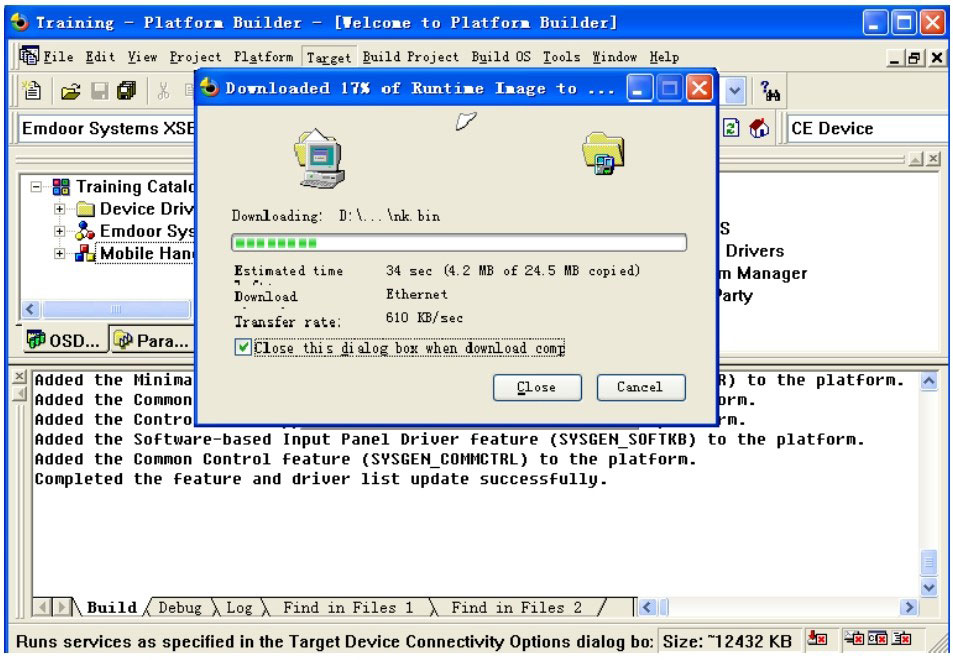

（13）在彈出的下載窗口中就可以看到NK下載的進度了，如圖2.37所示。

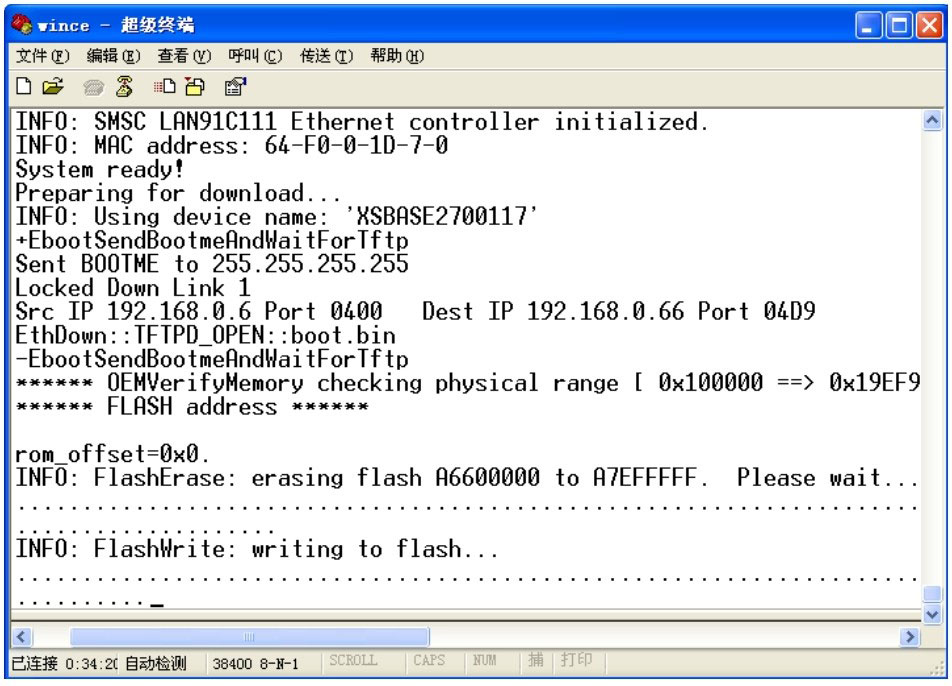

（14）在超級終端上，可以看到寫Flash的進度，如圖2.38所示。

（15）Flash燒寫完后，WinCE系統會自動運行，如圖2.39所示。
