【實踐2】 WinCE系統開發環境搭建

1.Visual Studio 2005安裝與配置

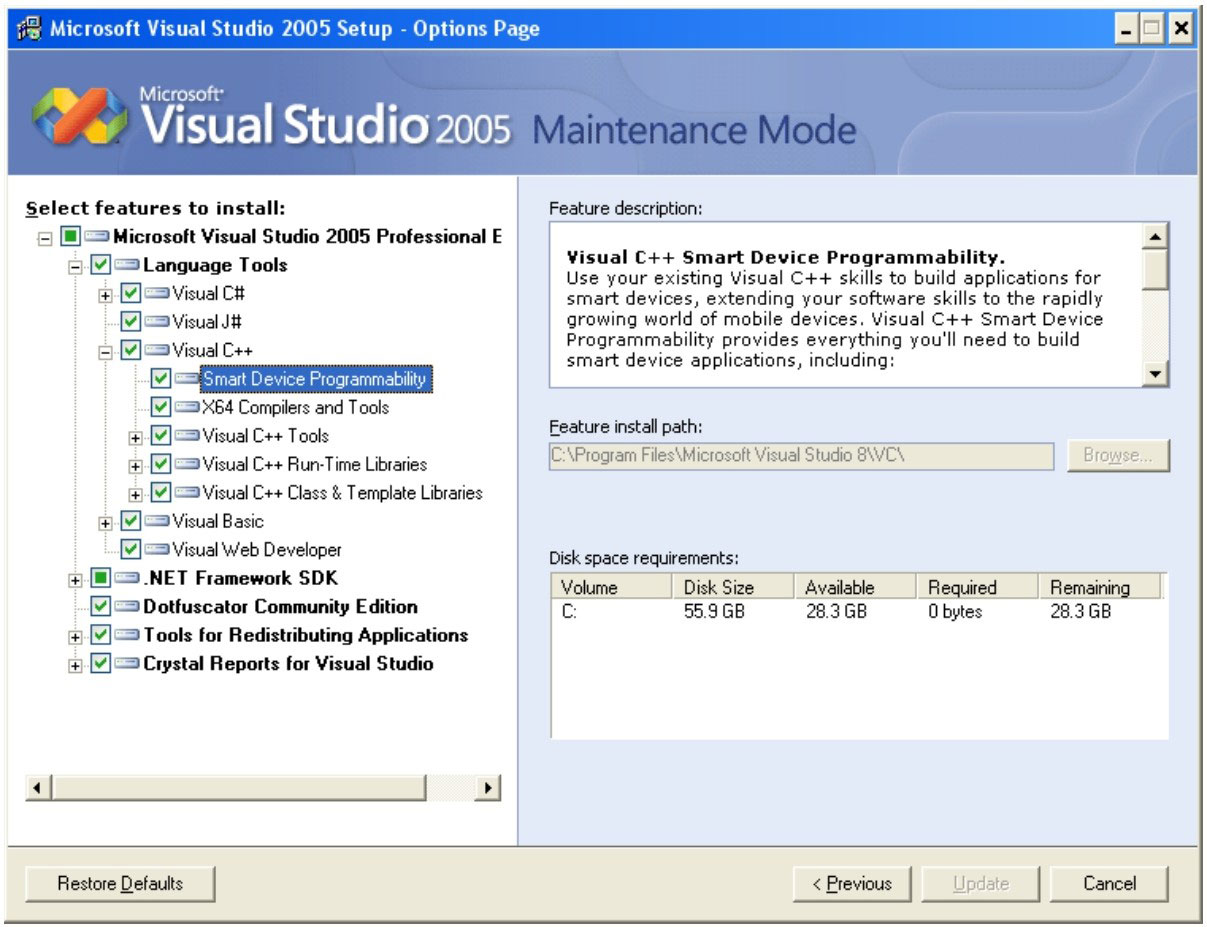

安裝界面如圖2.2所示，安裝順序如下。

（1）Visual Studio 2005。

（2）Visual Studio Service Pack(s)。

（3）Windows Embedded CE 5.0。

2.Visual Studio 2005配套工具的安裝

（1）Visual Studio 2005的SP1的安裝。

（2）ActiveSync 4.2工具的安裝。

3.Platform Builder的安裝與配置

（1）把Platform Builder 5.0安裝光盤放入光驅中，它將自動運行。單擊“安裝”按鈕（安裝前必須先把.NET框架安裝上）。

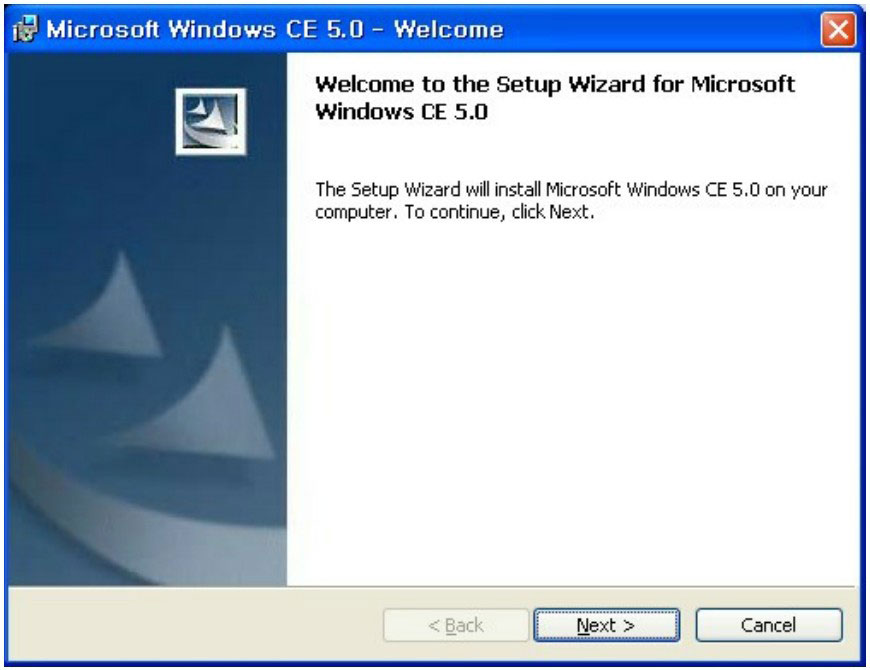

（2）單擊“Next”按鈕，如圖2.3所示。

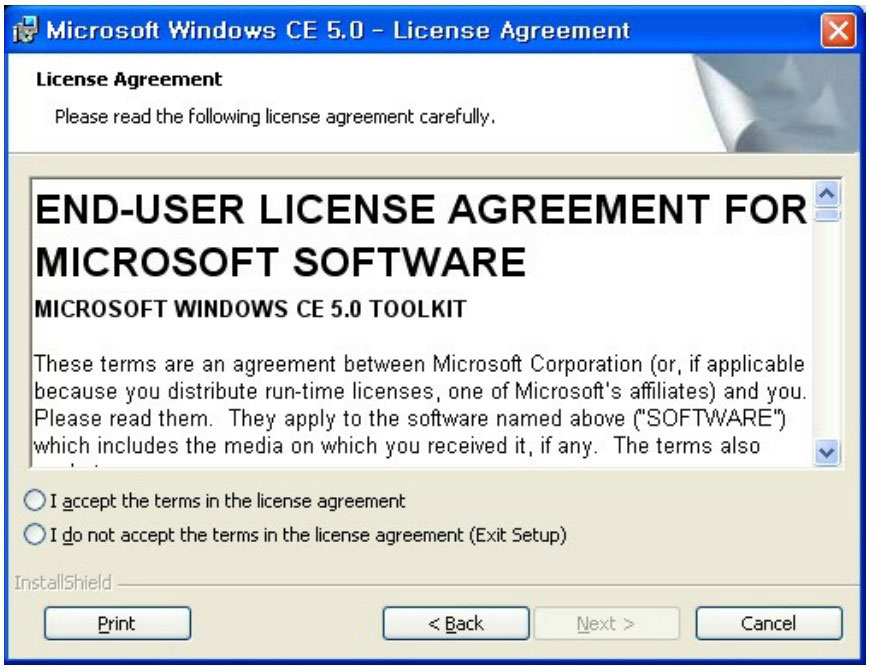

（3）選擇“I accept the terms in the license agreement”選項，然后單擊“Next”按鈕，如圖2.4所示。

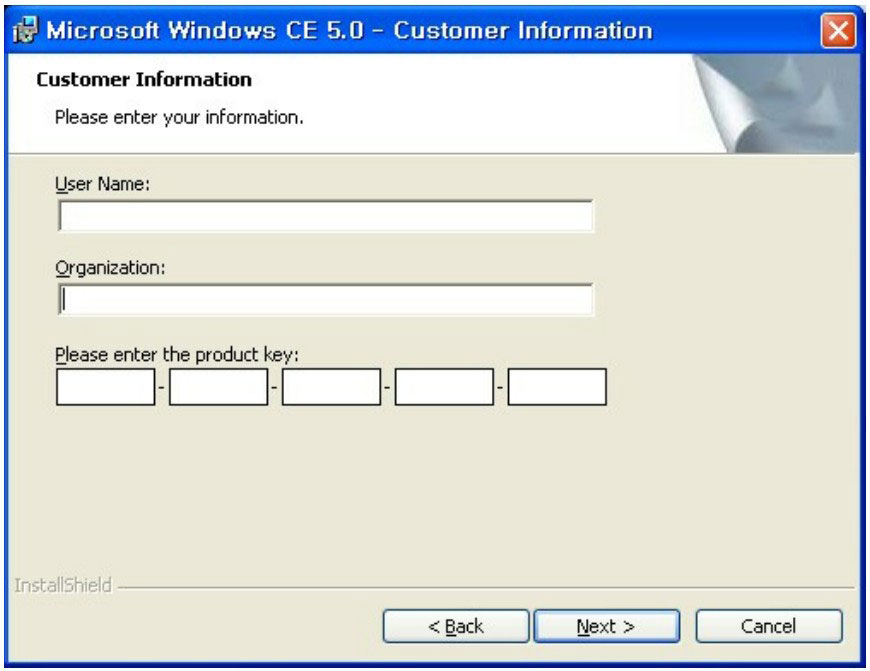

（4）填寫用戶信息和產品密鑰，然后單擊“Next”按鈕，如圖2.5所示。

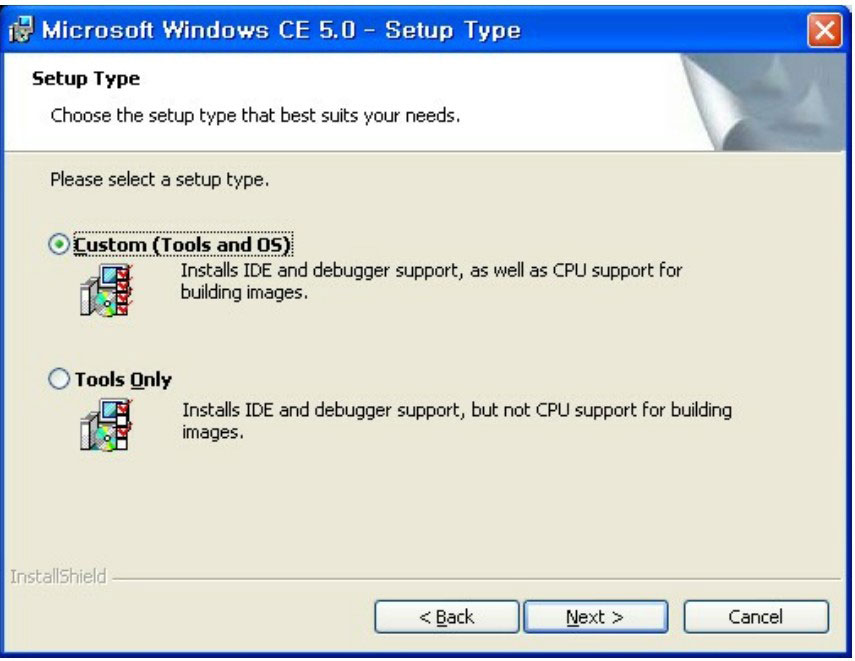

（5）選擇“Custom（Tools and OS）”安裝類型，然后單擊“Next”按鈕，如圖2.6所示。

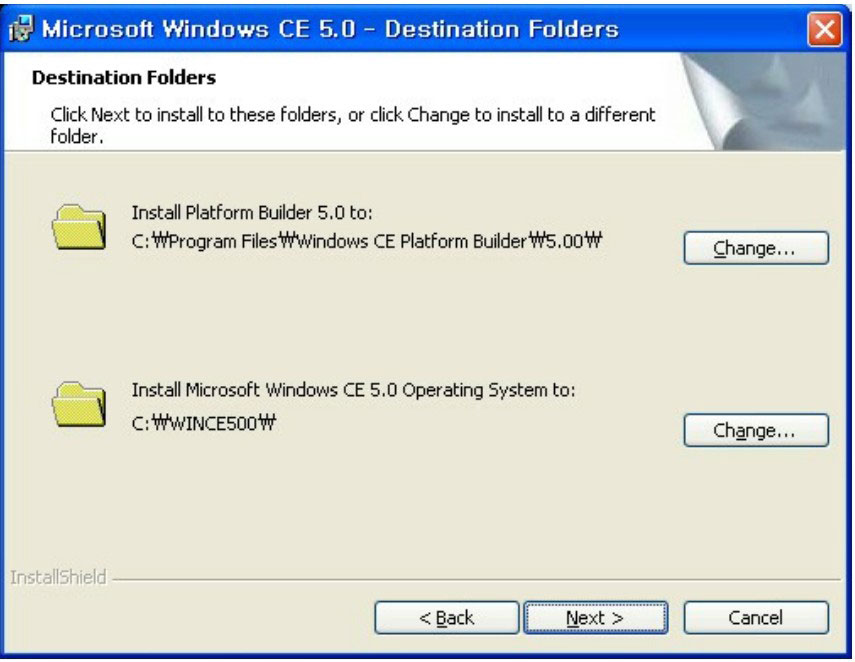

（6）選擇要安裝的路徑，然后單擊“Next”按鈕，如圖2.7所示。

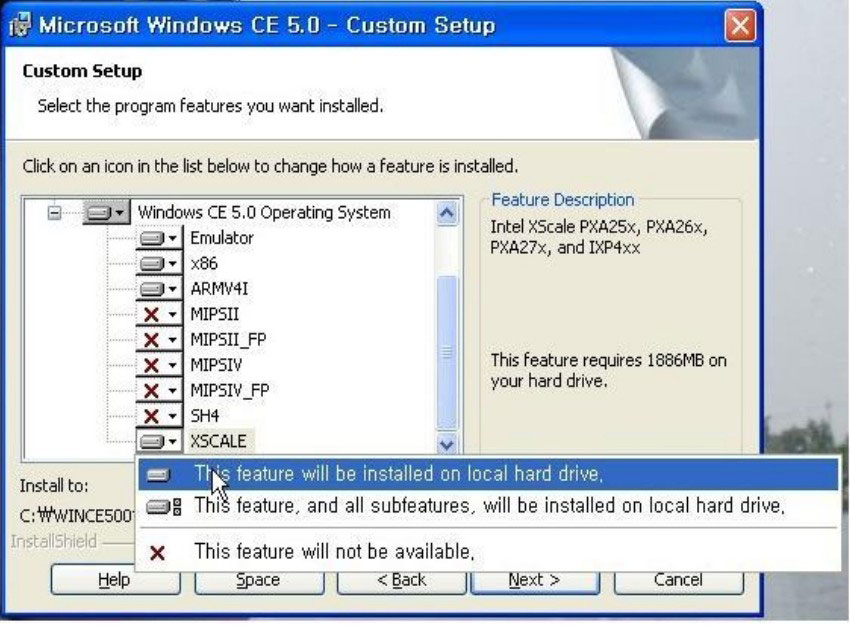

（7）選擇CPU類型，選擇ARMV4I和XSCALE，如圖2.8所示。

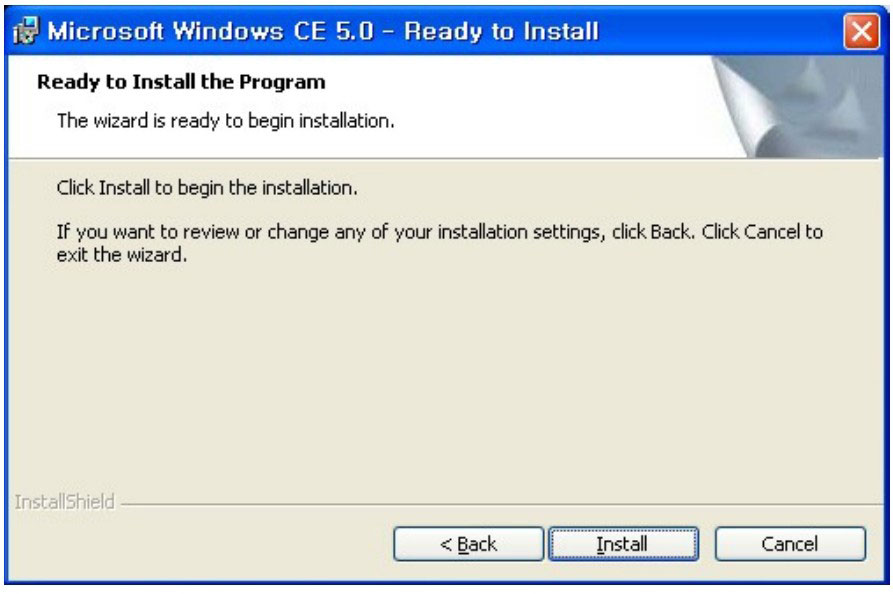

（8）單擊“Install”按鈕進行安裝，如圖2.9所示。

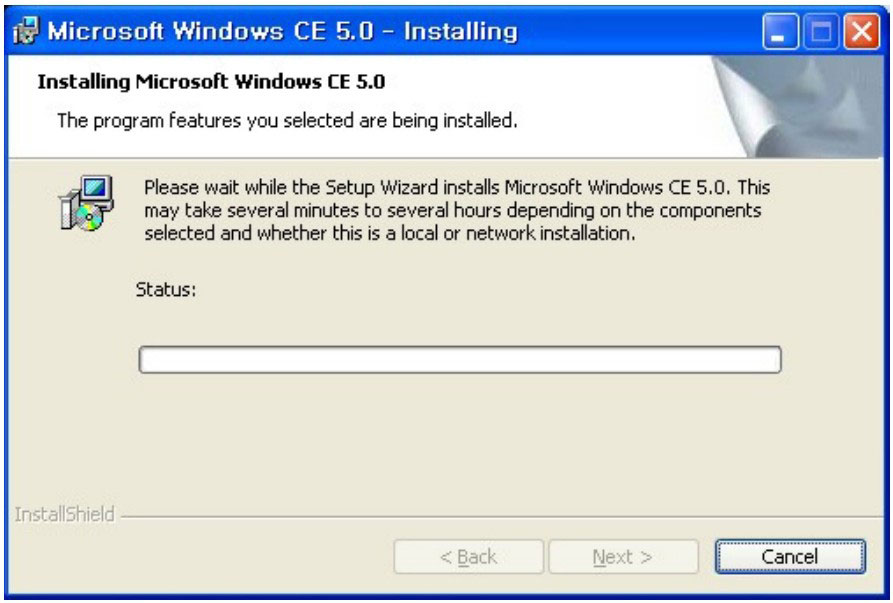

（9）安裝向?qū)г诎惭b和復制必要的文件，如圖2.10所示。

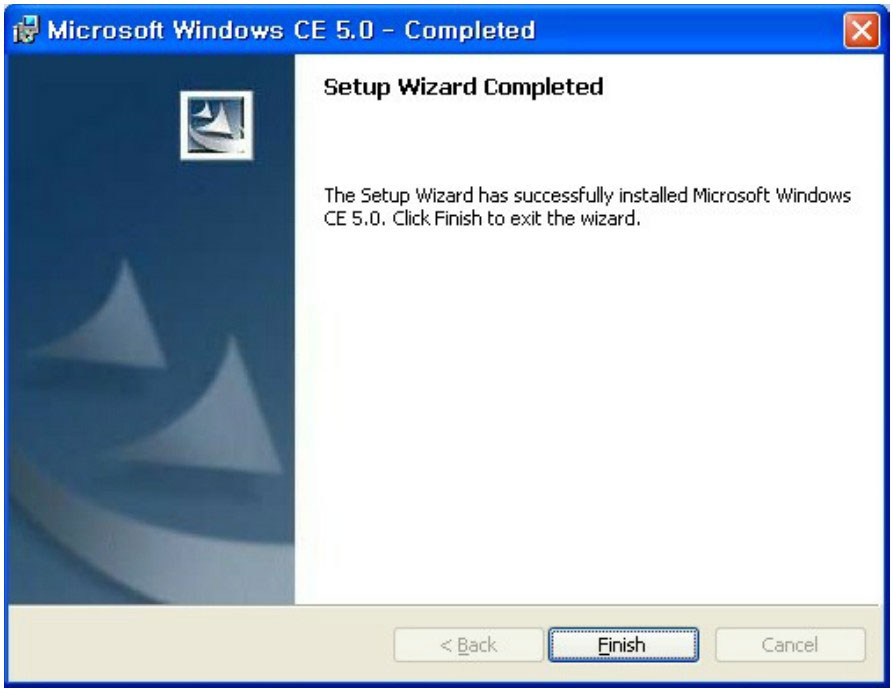

（10）單擊“Finish”按鈕，安裝完成，如圖2.11所示。

4.安裝xsbase270 BSP包

在xsbase270板子上開發Windows CE.NET 5.0系統，BSP包是必需的。BSP包包括Eboot（Bootloader）、OAL適配層、設備驅動和一些配置文件等。

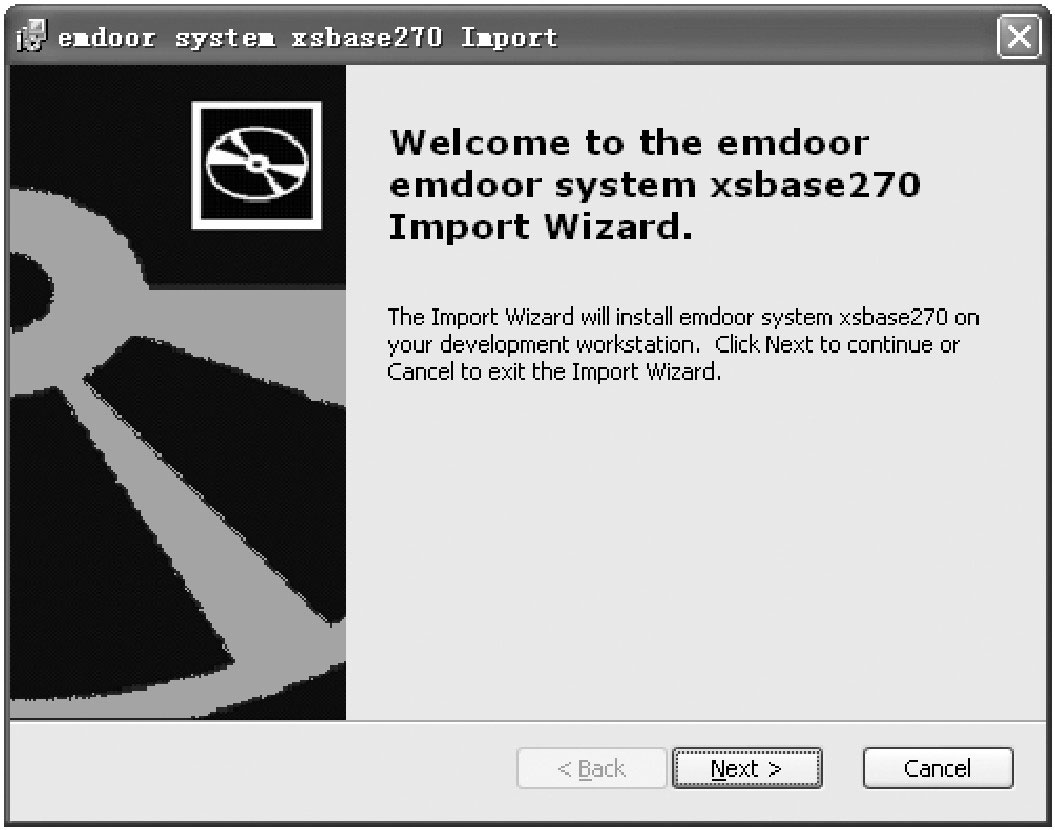

（1）在配套光盤中找到xsbase270.msi安裝文件，運行該文件，然后單擊“Next”按鈕，如圖2.12所示。

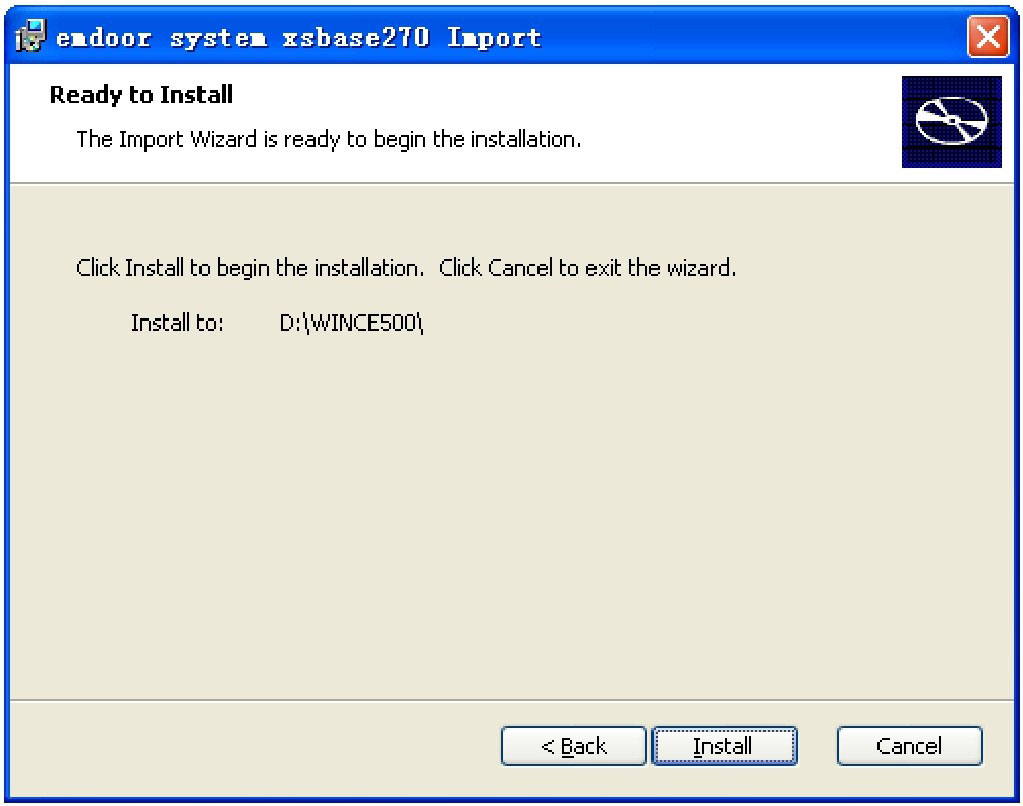

（2）單擊“Install”按鈕，開始安裝，如圖2.13所示。

（3）當安裝完成，將在WINCE500\PLATFORM\目錄下生成XSBase270文件夾。

5.超級終端的設置

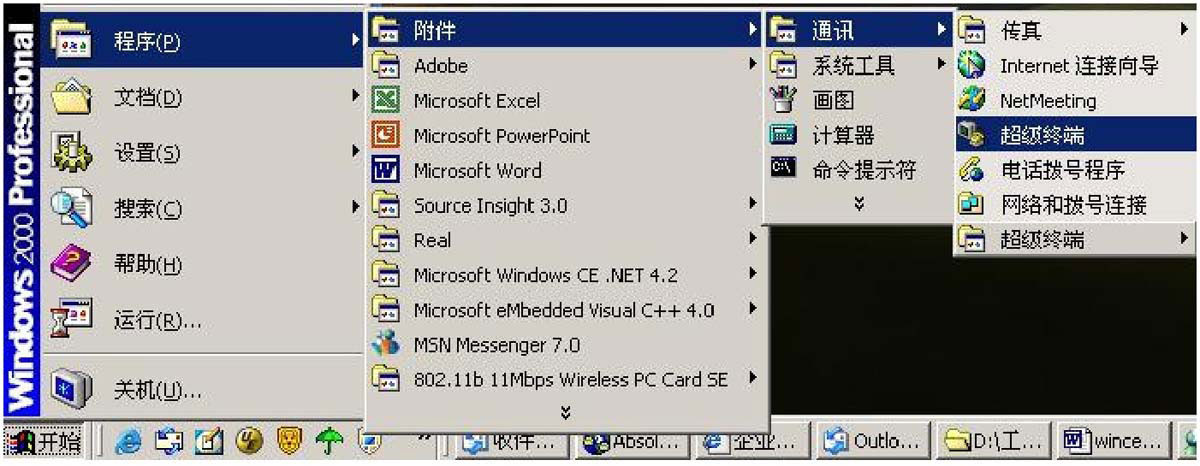

（1）運行超級終端，單擊“開始”→“程序”→“附件”→“通訊”→“超級終端”，如圖2.14所示。

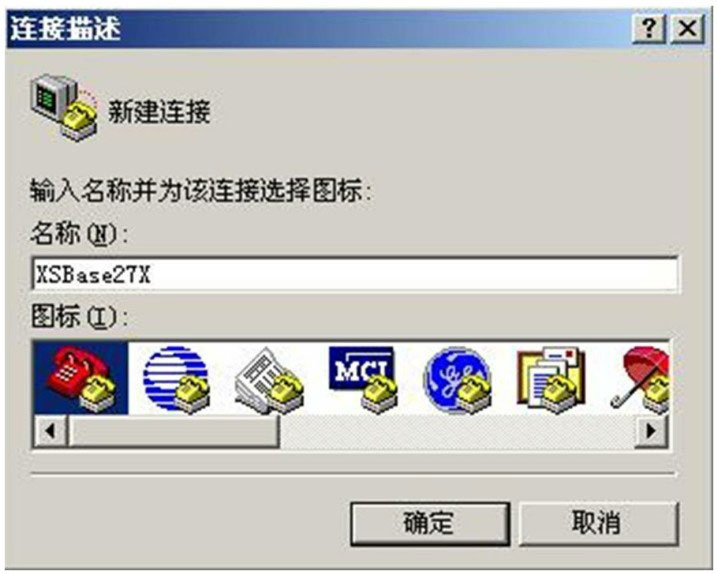

（2）輸入一個新的連接的名稱（如“XSBaxe27X”），單擊“確定”按鈕，如圖2.15所示。

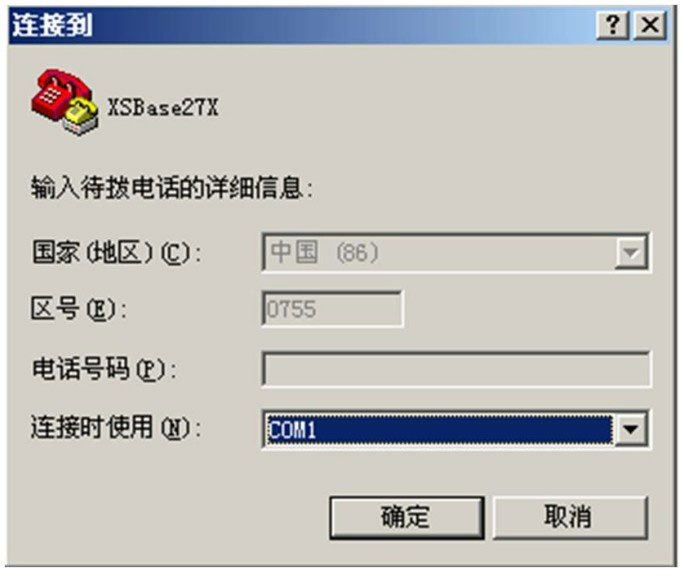

（3）選擇COM1或COM2（串口1或串口2）做連接用，然后單擊“確定”按鈕，如圖2.16所示。

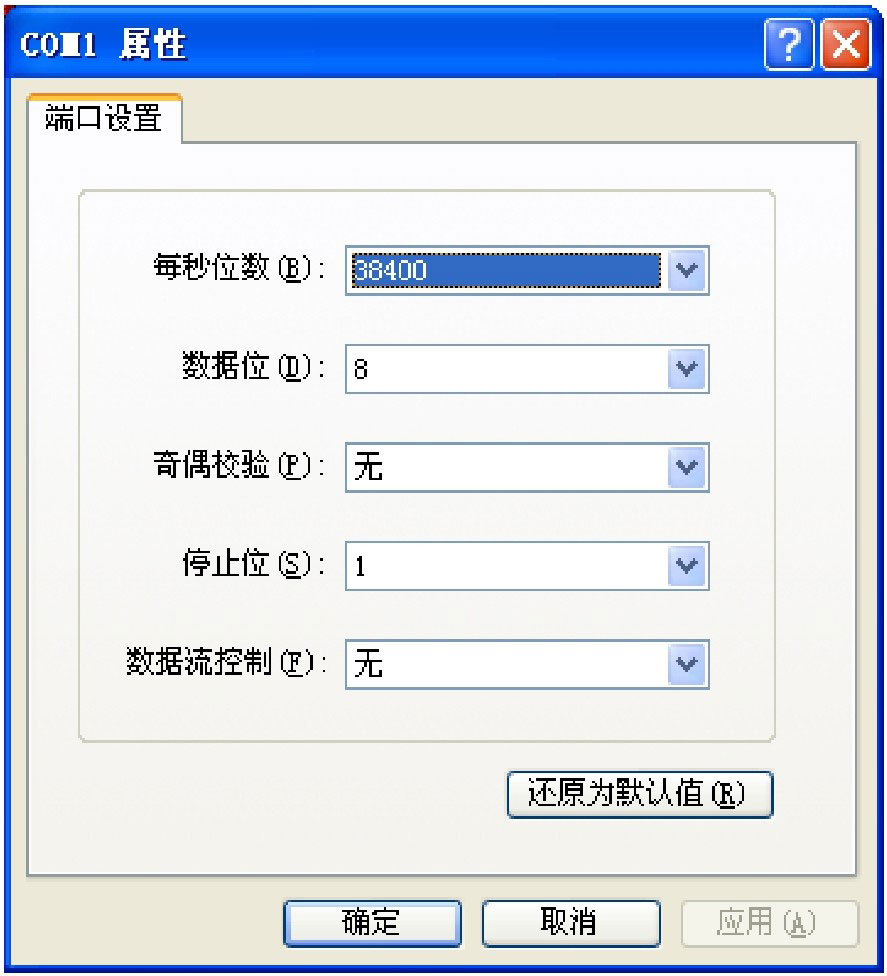

（4）參照圖2.17配置COM1（串口1）的特性，然后單擊“確定”按鈕。

6.Jflash工具驅動的安裝

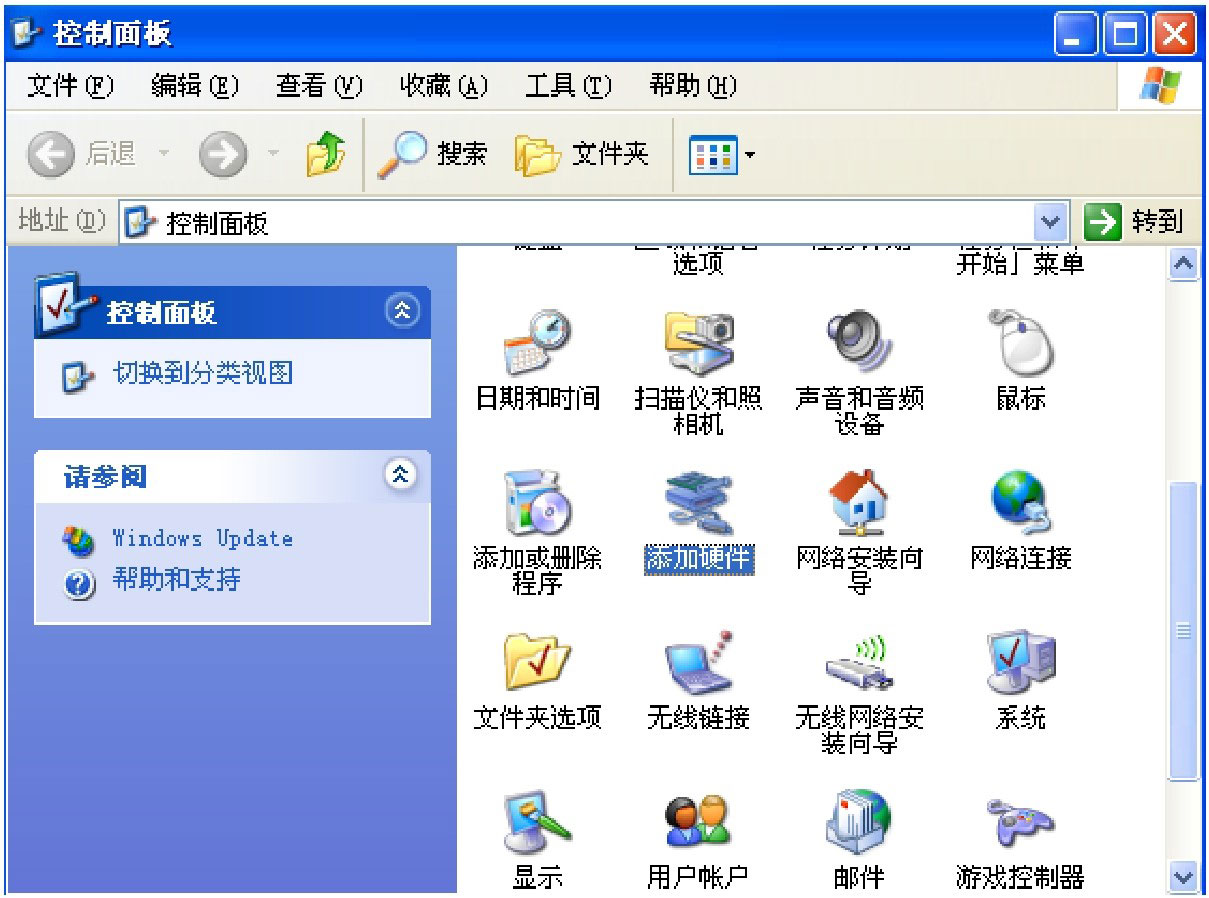

（1）在控制面板中選擇添加硬件，雙擊“添加硬件”圖標（先把giveio.sys復制到C:\WINDOWS\system32\drivers），如圖2.18所示。

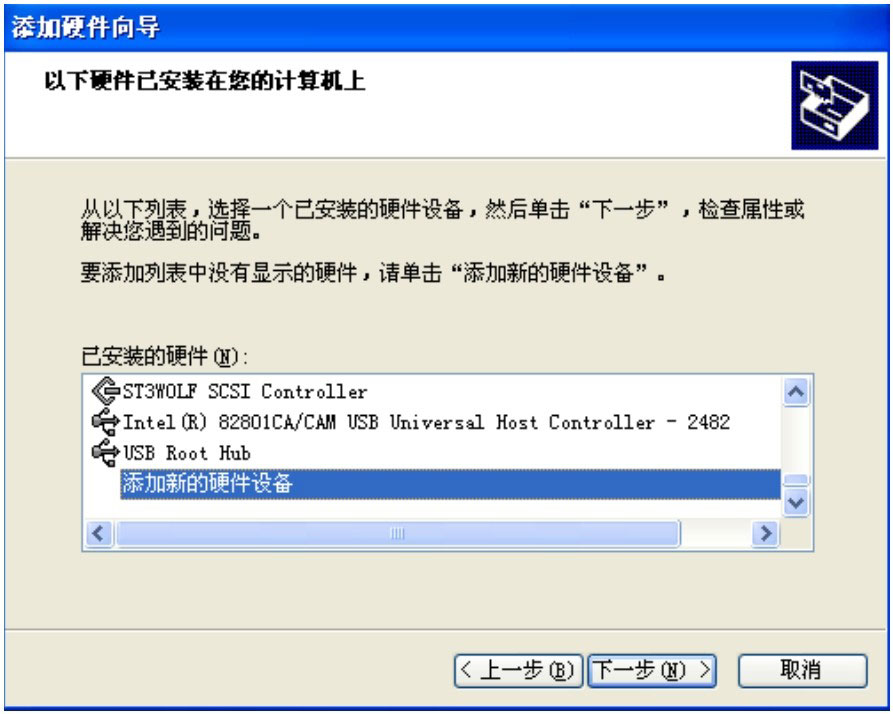

（2）單擊選中“添加新的硬件設備”選項，然后單擊“下一步”按鈕，如圖2.19所示。

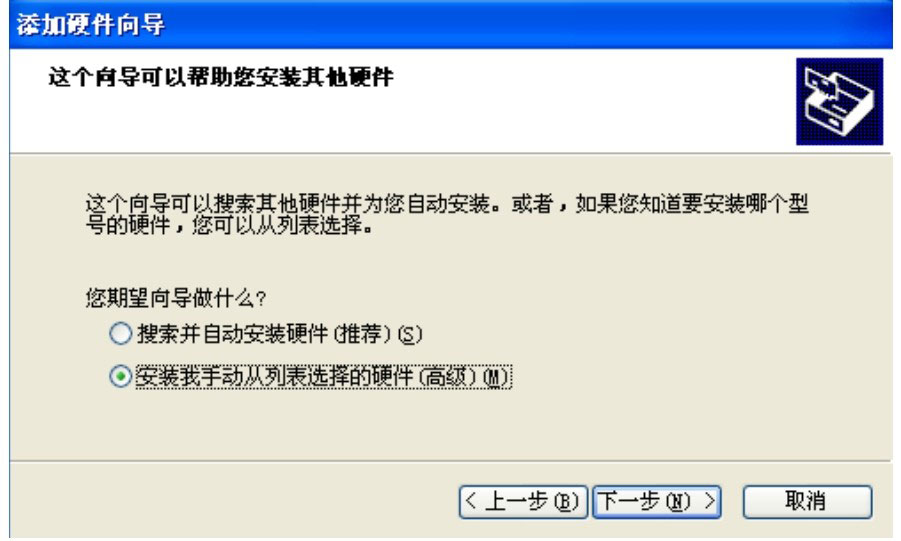

（3）選擇手動安裝。選擇“安裝我手動從列表選擇的硬件”選項，單擊“下一步”按鈕，如圖2.20所示。

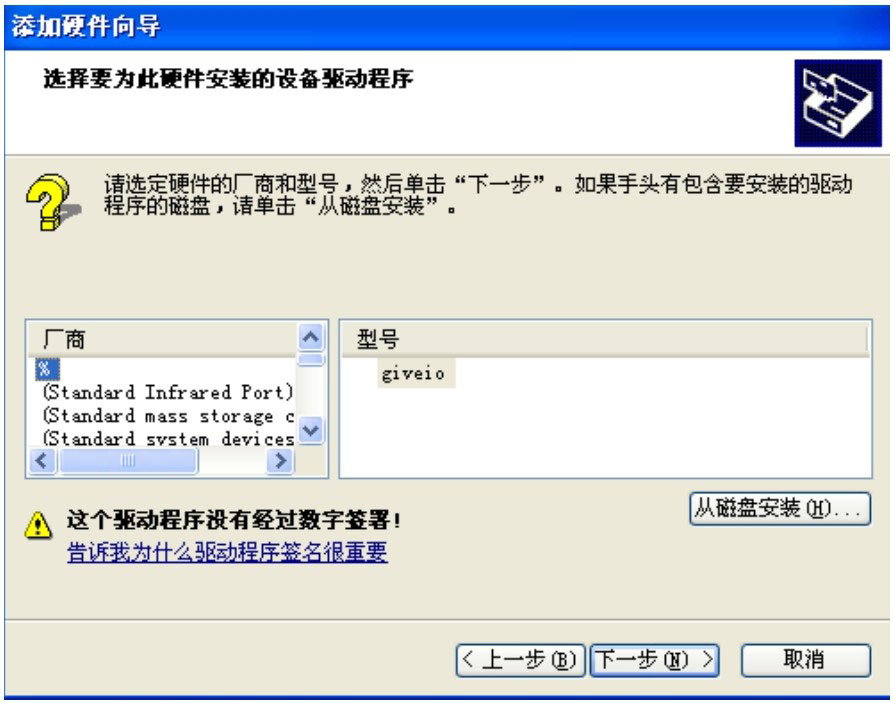

（4）選擇“從磁盤安裝”按鈕，單擊“下一步”按鈕，如圖2.21所示。

（5）找到“giveio.inf”文件并單擊“打開”按鈕，如圖2.22所示。

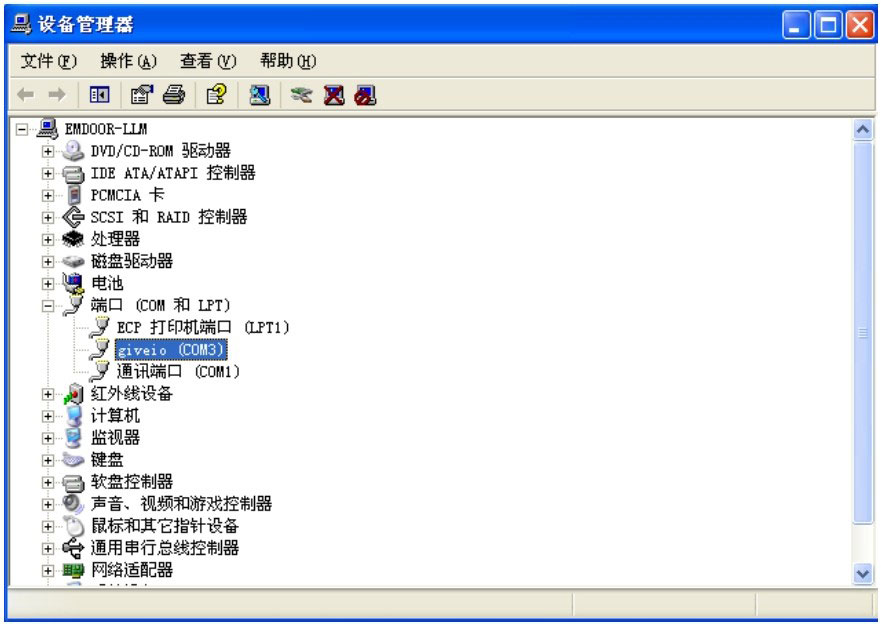

（6）安裝完后可以在設備管理器中看到giveio的設備，如圖2.23所示。
