2.3.5 案例演示：通過tcpTracer進行消息的路由

本節一開始介紹了SOA中的服務在不同的情況下?lián)斨煌慕巧悍盏奶峁┱摺⒎盏南M者和中介服務。實際上很多路由工具在本質上都起著中介服務的作用。對于WCF來說，最典型的工具就是tcpTracer。

對于希望對WCF的消息交換有深層次了解的讀者來說，tcpTracer絕對是一個不可多得的好工具。將tcpTracer置于服務和服務代理之間，tcpTracer會幫助我們進行消息的截獲和轉發。分析截獲的消息有助于我們更加深刻地理解WCF的消息交換機制。

從本質上講，tcpTracer是一個路由器。當它啟動的時候，需要設置兩個端口：原端口（Source port）和目的端口（Destination port），然后tcpTracer就會在原端口進行網絡監聽。一旦請求抵達，它會截獲整個請求的消息，并將整個消息顯示到消息面板上。隨后，tcpTracer會將該消息原封不動地轉發給目的端口。在另一方面，從目的端口發送給原端口的消息，也同樣被tcpTracer截獲、顯示和轉發。接下來演示如何通過tcpTracer在WCF中進行消息的路由，步驟如下。

步驟一 創建一個簡單的WCF應用

為了演示tcpTracer在WCF中的應用，須要先創建一個簡單的WCF服務應用，為此我們創建一個簡單計算服務的例子。這個例子將在后續的章節中頻繁使用，這里先對該應用的結構作一個詳細介紹，后續章節中就不再重復介紹了。

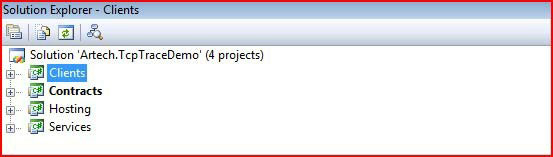

整個應用采用如圖2-10所示的4層結構：Contracts、Services、Hosting和Clients。

● Contracts：Class library項目，定義所有的契約，包括服務契約、數據契約、消息契約及錯誤契約，此項目同時被其他3個項目引用；

● Services：Class library項目，實現了在Contracts中定義的服務契約；

● Hosting：控制臺（Console）項目，同時引用Contracts和Services，實現對定義在Services項目的服務寄宿；

● Clients：控制臺項目，引用Contracts，模擬服務的調用者。

1.服務契約：ICalculator

        using System.ServiceModel;
        namespace Artech.TcpTraceDemo.Contracts
        {
            [ServiceContract(NameSpace=”http://wwww.artech.com/”]
            public interface ICalculator
            {
                [OperationContract]
                double Add(double x, double y);
            }
        }

2.服務實現：CalculatorService

        using Artech.TcpTraceDemo.Contracts;
        namespace Artech.TcpTraceDemo.Services
        {
            public class CalculatorService:ICalculator
            {
                public double Add(double x, double y)
                {
                      return x + y;
                }
            }
        }

3.服務寄宿（代碼）：Program

        using System;
        using System.ServiceModel;
        using Artech.TcpTraceDemo.Services;
        namespace Artech.TcpTraceDemo.Hosting
        {
            class Program
            {
                static void Main(string[] args)
                {
                      using (ServiceHost serviceHost = new
                        ServiceHost(typeof(CalculatorService)))
                      {
                          serviceHost.Open();
                          Console.Read();
                      }
                }
            }
        }

4.服務寄宿（配置）：App.config

        <?xml version="1.0" encoding="utf-8" ?>
        <configuration>
            <system.serviceModel>
                <bindings>
                      <customBinding>
                        <binding name="SimpleBinding">
                            <textMessageEncoding />
                            <httpTransport />
                        </binding>
                      </customBinding>
                </bindings>
                <services>
                      <service name="Artech.TcpTraceDemo.Services.CalculatorService">
                        <endpoint address="http://127.0.0.1:9999/CalculatorService"
                            binding="customBinding" bindingConfiguration=
                            "SimpleBinding" contract="Artech.TcpTraceDemo.Contracts.
                            ICalculator"/>
                      </service>
                </services>
            </system.serviceModel>
        </configuration>

注：由于本例僅僅是模擬消息的路由，只須要綁定提供的傳輸和編碼功能，所以這里使用了自定義綁定，并且添加兩個BindElement：HttpTransport和TextMessageEncoding。

5.客戶端（代碼）：Program

        using System.ServiceModel;
        using Artech.TcpTraceDemo.Contracts;
        using System;
        namespace Artech.TcpTraceDemo.Clients
        {
            class Program
            {
                static void Main(string[] args)
                {
                      using (ChannelFactory<ICalculator> channelFactory = new
                        ChannelFactory<ICalculator>("CalculatorService"))
                      {
                        ICalculator calculator = channelFactory.CreateChannel();
                        using (calculator as IDisposable)
                        {
                            Console.WriteLine("x + y = {2} where x = {0} and y =
                              {1}",1,2,calculator.Add(1,2));
                        }
                      }
                      Console.Read();
                }
            }
        }

6.客戶端（配置）：App.config

        <?xml version="1.0" encoding="utf-8" ?>
        <configuration>
            <system.serviceModel>
                <bindings>
                      <customBinding>
                        <binding name="SimpleBinding">
                            <textMessageEncoding />
                            <httpTransport />
                        </binding>
                      </customBinding>
                </bindings>
                <client>
                      <endpoint  address="http://127.0.0.1:9999/CalculatorService"
                        binding="customBinding" bindingConfiguration="SimpleBinding"
                        contract="Artech.TcpTraceDemo.Contracts.ICalculator"
                          name="CalculatorService" />
                </client>
            </system.serviceModel>
        </configuration>

步驟二 通過ClientViaBehavior實現基于tcpTracer的消息路由

對于創建的WCF服務來說，整個服務訪問只涉及兩方：服務和服務的調用者。服務的調用者將請求消息直接發送到服務端，計算結果也以回復消息的形式直接返回給服務的調用者。現在須要將tcpTracer作為一個路由器引入到兩者之間。我們通過ClientViaBehavior這樣一個終結點行為（EndpointBehavior）實現這樣的功能。

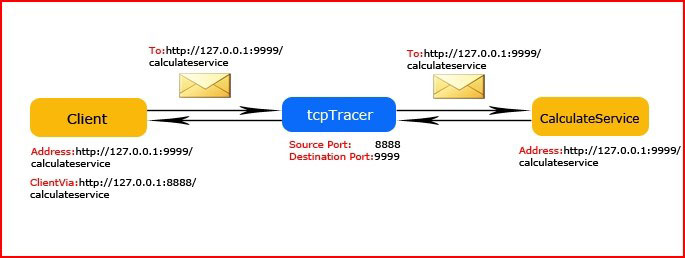

具體的原理如圖2-11所示：將tcpTracer的原端口（Source port）和目的端口（Destination port）設置成8888和9999（CalculatorService地址所在的端口）。若通過ClientViaBehavior端口設成8888（tcpTracer監聽端口），那么客戶端會將消息發送給tcpTracer監聽端口，消息就會被其截獲。最終tcpTracer將截獲的消息轉發到服務真正的目的地址。服務的回復消息也會沿著相同的路由返回。

注：對于消息發送方來說，SOAP消息的To報頭對應的地址由發送端的終結點地址（邏輯地址）決定。

基于上面的實現原理，須要修改客戶端的配置，在<system.serviceModel>/<behaviors>/<endpointBehaviors>添加ClientViaBehavior，將viaUri的端口指定為8888：http://127.0.0.1:8888/CalculatorService。并將該EndpointBehavior應用到終結點中。

        <?xml version="1.0" encoding="utf-8" ?>
        <configuration>
            <system.serviceModel>
                <behaviors>
                      <endpointBehaviors>
                        <behavior name="clientViaBehavior">
                            <clientVia viaUri=
                              "http://127.0.0.1:8888/CalculatorService" />
                        </behavior>
                      </endpointBehaviors>
                </behaviors>
                <bindings>
                      <customBinding>
                        <binding name="SimpleBinding">
                            <textMessageEncoding />
                            <httpTransport />
                        </binding>

                      </customBinding>
                </bindings>
                <client>
                      <endpoint  address="http://127.0.0.1:9999/CalculatorService"
                      behaviorConfiguration="clientViaBehavior"
                        binding="customBinding" bindingConfiguration="SimpleBinding"
                        contract="Artech.TcpTraceDemo.Contracts.ICalculator"
                          name="CalculatorService" />
                </client>
            </system.serviceModel>
        </configuration>

現在啟動tcpTracer，將Listen On Port#和Destination Port #設置為8888和9999，如圖2-12所示。

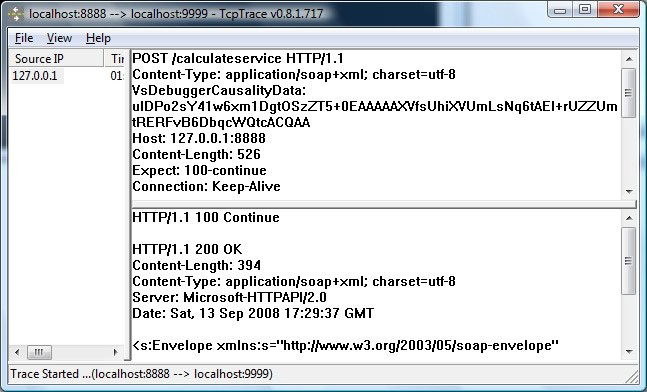

接下來，分別啟動服務寄宿和服務訪問的控制臺應用程序，請求消息和回復消息將會顯示到tcpTracer的消息顯示面板中，如圖2-13所示。

其中顯示在上面文本框中的請求消息的內容如下，可以看出它是一個HttpRequest消息，以SOAP消息作為HttpRequest消息的主體。

        POST /CalculatorService HTTP/1.1
        Content-Type: application/soap+xml; charset=utf-8

        VsDebuggerCausalityData: uIDPo2sY41w6xm1DgtOSzZT5+0EAAAAAXVfsUhiXVUmLsNq-
          6tAEl+rUZZUmtRERFvB6DbqcWQtcACQAA
        Host: 127.0.0.1:8888
        Content-Length: 526
        Expect: 100-continue
        Connection: Keep-Alive
        <s:Envelope xmlns:s="http://www.w3.org/2003/05/soap-envelope"
          xmlns:a="http://www.w3.org/2005/08/addressing">
            <s:Header>
                <a:Action s:mustUnderstand="1">http://tempuri.org/ICalculator/
                  Add</a:Action>
                <a:MessageID>urn:uuid:a63ec626-a350-4390-84c6-fb34be4ff208
                  </a:MessageID>
                <a:ReplyTo> <a:Address>http://www.w3.org/2005/08/addressing/
                  anonymous</a:Address>
                </a:ReplyTo>
                <a:To s:mustUnderstand="1">http://127.0.0.1:9999/
                  CalculatorService</a:To>
            </s:Header>
            <s:Body>
                <Add xmlns="http://tempuri.org/">
                      <x>1</x>
                      <y>2</y>
                </Add>
            </s:Body>
        </s:Envelope>

相應地，在下面文本框中的回復消息是一個HttpResponse消息，主體部分仍然是一個SOAP消息，內容如下。

        HTTP/1.1 100 Continue
        HTTP/1.1 200 OK
        Content-Length: 394
        Content-Type: application/soap+xml; charset=utf-8
        Server: Microsoft-HTTPAPI/2.0
        Date: Sat, 13 Sep 2008 17:29:37 GMT
        <s:Envelope xmlns:s="http://www.w3.org/2003/05/soap-envelope"
          xmlns:a="http://www.w3.org/2005/08/addressing">
            <s:Header>
                <a:Action s:mustUnderstand="1">http://tempuri.org/ICalculator/
                  AddResponse</a:Action>
                <a:RelatesTo>urn:uuid:a63ec626-a350-4390-84c6-fb34be4ff208
                  </a:RelatesTo>
            </s:Header>
            <s:Body>
                <AddResponse xmlns="http://tempuri.org/">
                      <AddResult>3</AddResult>
                </AddResponse>
            </s:Body>
        </s:Envelope>

步驟三 通過ListenUri實現基于tcpTracer的消息路由

對于路由的實現，本質上就是實現邏輯地址和物理地址的分離。ClientViaBehavior實際上是通過在客戶端分離邏輯地址（服務的目的地址）和物理地址（消息被發送的目的地址）實現了消息路由。接下來模擬的是在服務端分離邏輯地址與物理地址（監聽地址）的解決方案。

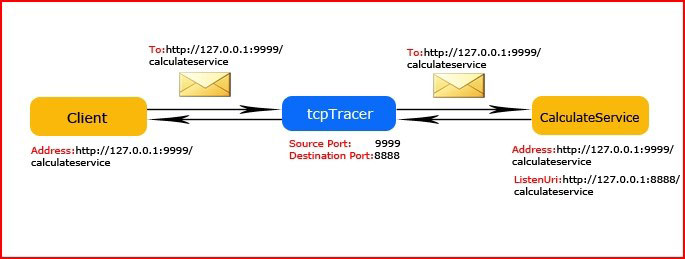

通過ListenUri實現的基本原理如圖2-14所示：客戶端保持不變，在對服務進行寄宿的時候，將ListenUri的端口設為8888，那么服務實際的監聽地址的端口將從9999變成8888。由于客戶端保持不變，所以請求消息仍然發送到端口9999，為了實現tcpTracer對消息正常的路由，只需要將原端口和目的端口指定為9999（邏輯地址）和8888（物理地址）就可以了（和步驟二完全相反）。

為此，我們需要修改服務寄宿的配置，在終結點配置節中指定listenUri為http://127.0.0.1:8888/CalculatorService。

        <?xml version="1.0" encoding="utf-8" ?>
        <configuration>
            <system.serviceModel>
                <bindings>
                      <customBinding>
                        <binding name="SimpleBinding">
                            <textMessageEncoding />
                            <httpTransport />
                        </binding>
                      </customBinding>
                </bindings>
                <services>
                      <service name="Artech.TcpTraceDemo.Services.CalculatorService">
                        <endpoint address="http://127.0.0.1:9999/CalculatorService"
                          binding="customBinding"
                            bindingConfiguration="SimpleBinding" contract="Artech.
                            TcpTraceDemo.Contracts.ICalculator"
                            listenUri="http://127.0.0.1:8888/CalculatorService" />
                      </service>
                </services>
            </system.serviceModel>
        </configuration>

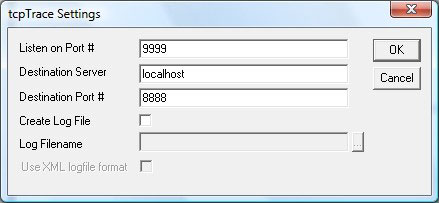

現在我們啟動tcpTracer，將Listen On Port#和Destination Port #設置為9999和8888。

當我們先后啟動服務寄宿和服務訪問的控制臺應用程序，在tcpTracer中，我們可以得到和步驟二一樣的結果。
