1.3 軟件過程模型

軟件過程模型也稱為軟件生存期模型或軟件開發模型，是描述軟件過程中各種活動如何執行的模型。它確立了軟件開發和演繹各階段的次序限制以及各階段活動的準則，確立了開發過程所遵守的規定和限制，便于各種活動的協調以及各種人員的有效通信，有利于活動重用和活動管理。

目前常見的軟件過程模型有瀑布模型、增量模型、螺旋模型、噴泉模型、變換模型和基于知識的模型等。

1.3.1 瀑布模型

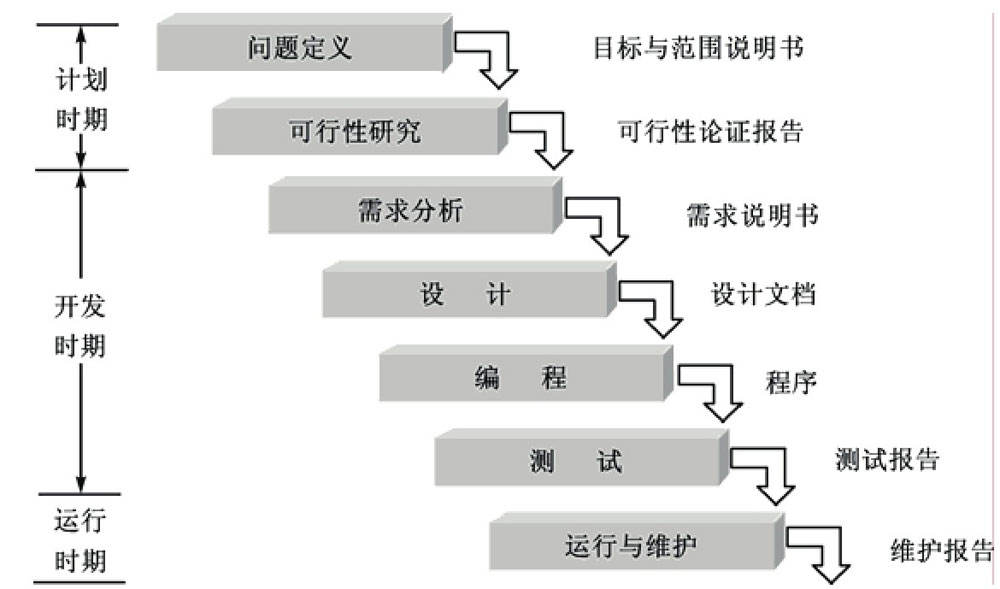

瀑布模型是經典的軟件開發模型，是1970年由W.Royce提出的最早的軟件開發模型。如圖1-4所示，瀑布模型將軟件開發活動中的各項活動規定為依線性順序連接的若干個階段的工作，形如瀑布流水，最終得到軟件系統或軟件產品。換句話說，它將軟件開發過程劃分成若干個互相區別而又彼此聯系的階段，每個階段中的工作都以上一個階段工作的結果為依據，同時作為下一個階段的工作基礎。

每個階段的任務完成之后，產生相應的文檔。它是以文檔作為驅動的，該模型適合于需求很明確的軟件項目開發。

在軟件工程的第一階段，瀑布模型得到了廣泛的應用。它簡單、易用，在消除非結構化軟件、降低軟件的復雜性、促進軟件開發工程化方面起了很大的作用。但在軟件開發實踐中也逐漸暴露出它的缺點。由于瀑布模型是一種理想的線性開發模式，它將一個充滿回溯的軟件開發過程硬性分割為幾個階段，無法解決軟件需求不明確或者變動的問題。這些缺點對軟件開發帶來了嚴重影響，由于需求不明確，會導致開發的軟件不符合用戶的需求而夭折。

1.3.2 增量模型

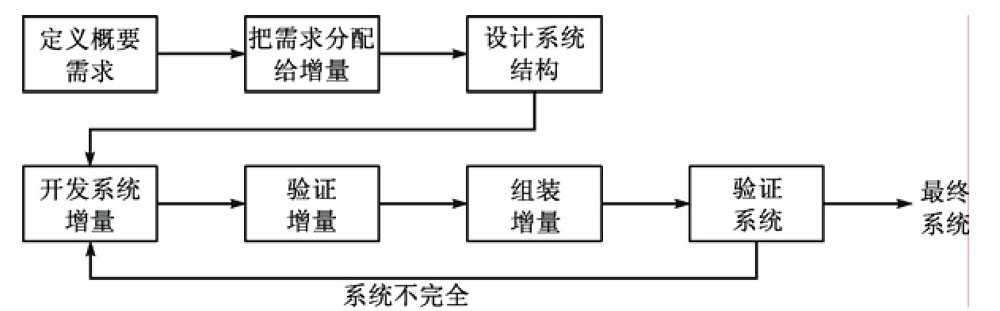

增量模型是一種非整體開發的模型。根據增量的方式和形式的不同，分為基于瀑布模型的漸增模型和基于原型的快速原型模型。圖1-5描述的是一般的增量模型。

該模型具有較大的靈活性，適合于軟件需求不明確、設計方案有一定風險的軟件項目。

增量模型和瀑布模型之間的本質區別是：瀑布模型屬于整體開發模型，它規定在開始下一個階段的工作之前，必須完成前一階段的所有細節。而增量模型屬于非整體開發模型，它推遲某些階段或所有階段中的細節，從而較早地產生工作軟件。

1.3.3 螺旋模型

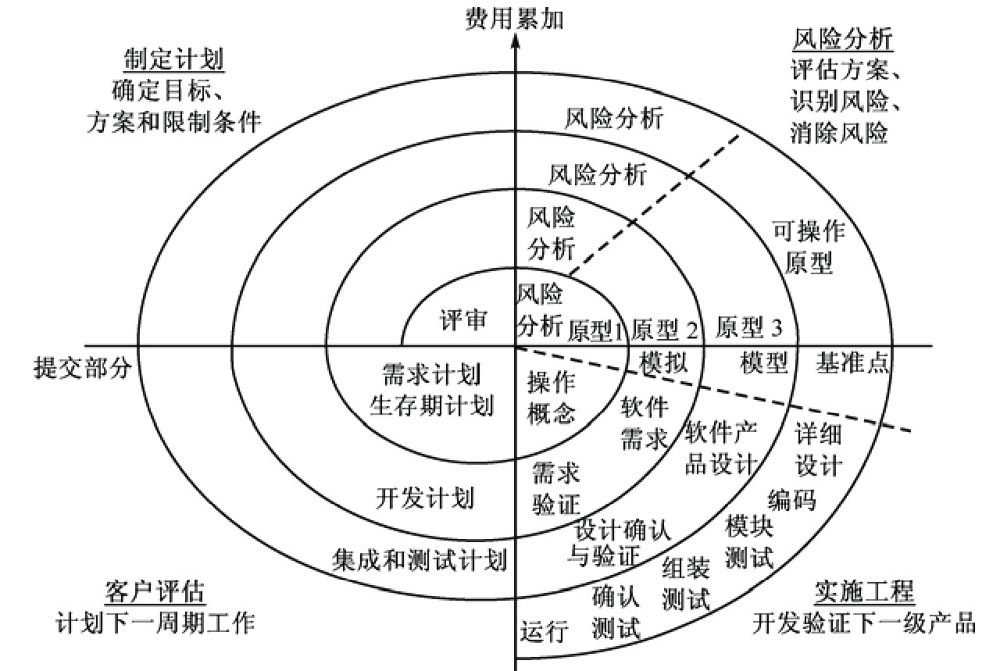

對于大型軟件，只開發一個原型往往達不到要求。螺旋模型將瀑布模型和增量模型結合起來，并加入了風險分析。它是由TRW公司的B.Boehm于1988年提出的。該模型將開發劃分為制定計劃、風險分析、實施工程和客戶評估4類活動。如圖1-6所示，沿著螺旋線每轉一圈，表示開發出一個更完善的新的軟件版本。如果開發風險過大，開發機構和客戶無法接受，則項目有可能就此終止。在多數情況下，會沿著螺旋線繼續下去，自內向外逐步延伸，最終得到滿意的軟件產品。

螺旋模型將開發過程分為幾個螺旋周期，每個螺旋周期可分為4個工作步驟：

① 制定計劃：確定目標、方案和限制條件。

② 風險分析：評估方案、識別風險和消除風險。

③ 實施工程：開發驗證下一級產品。

④ 客戶評估：計劃下一周期工作。

1.3.4 噴泉模型

噴泉模型是由B.H.Sollers和J.M.Edwards于1990年提出的一種新的開發模型，主要用于采用面向?qū)ο蠹夹g(shù)的軟件開發項目。它克服了瀑布模型不支持軟件重用和多項開發活動集成的局限性。噴泉模型使開發過程具有迭代性和無間隙性。軟件的某個部分常常被重復使用多次，相關對象在每次迭代中隨之加入漸進的軟件成分，即迭代性；而分析和設計活動等各項活動之間沒有明顯的邊界，即無間隙性。

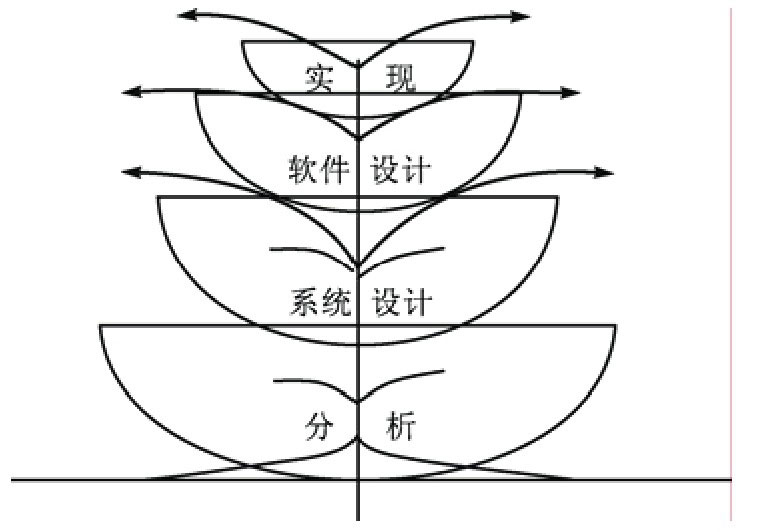

噴泉模型是以面向?qū)ο蟮能浖_發方法為基礎，以用戶需求作為噴泉模型的源泉。如圖1-7所示，噴泉模型有如下特點。

① 噴泉模型規定軟件開發過程有4個階段，即分析、系統設計、軟件設計和實現。

② 噴泉模型的各階段相互重疊，它反映了軟件過程并行性的特點。

③ 噴泉模型以分析為基礎，資源消耗呈塔形，在分析階段消耗的資源最多。

④ 噴泉模型反映了軟件過程迭代性的自然特性，從高層返回低層無資源消耗。

⑤ 噴泉模型強調增量開發，它依據“分析一點，設計一點”的原則，并不要求一個階段的徹底完成，整個過程是一個迭代的逐步提煉的過程。

⑥ 噴泉模型是對象驅動的過程，對象是所有活動作用的實體，也是項目管理的基本內容。

⑦ 噴泉模型在實現時，由于活動不同，可分為系統實現和對象實現，這既反映了全系統的開發過程，也反映了對象的開發和重用過程。

1.3.5 智能模型

智能模型也稱為基于知識的軟件開發模型，是知識工程與軟件工程在開發模型上結合的產物，是以瀑布模型與專家系統的綜合應用為基礎建立的模型。該模型通過應用系統的知識和規則幫助設計者認識一個特定的軟件的需求和設計，這些專家系統已成為開發過程的伙伴，并指導開發過程。

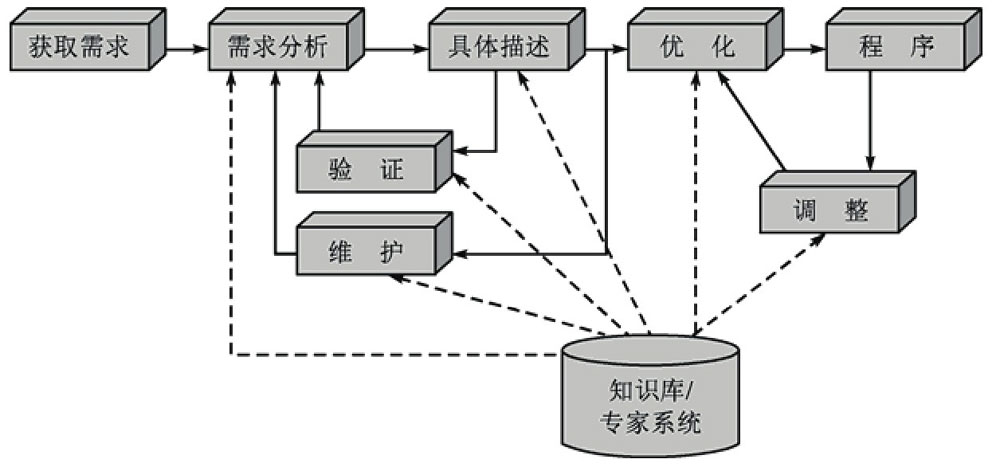

從圖1-8中可以清楚地看到，智能模型與其他模型不同，它的維護并不在程序一級上進行，這樣大大地降低了問題的復雜性。

智能模型的主要優點有：

① 通過領域的專家系統，可使需求說明更加完整、準確和無二義性；

② 通過軟件工程的專家系統，提供一個設計庫支持，在開發過程中成為設計者的助手；

③ 通過軟件工程知識和特定應用領域的知識及規則的應用來提供開發的幫助。

但是，要建立適合于軟件設計的專家系統，或建立一個既適合軟件工程又適合應用領域的知識庫都是非常困難的。目前，在軟件開發中正應用AI技術，在CASE工具系統中使用專家系統，例如，使用專家系統來實現測試自動化，AI技術在軟件開發階段取得了局部進展。
