1.2.2 ATmega128單片機的存儲器體系

ATmega128單片機的存儲器體系由程序存儲器Flash、數據存儲器SRAM和E2 PROM存儲器組成，這3個存儲器空間都是線性的。

1. 程序存儲器FIash

ATmega128單片機具有128KB內部Flash，用于存放程序指令代碼，支持在線編程（ISP）和在應用編程（IAP）。因為ATmega128 單片機的所有的指令均為16 位或32 位，所以Flash被組織成64KB ×16位的形式，并且被分為引導程序區（BOOT）和應用程序區兩個不同的區，如圖1.5所示。

圖1.5 ATmega128單片機的Flash程序存儲器空間

2. 數據存儲器SRAM

ATmega128單片機內部有一個4KB的內置SRAM，它還支持使用外部SRAM擴展到64KB。ATmega128單片機的SRAM存儲器構成如圖1.6所示。前4352字節包含了32個通用寄存器和64字節I/O寄存器，然后是160字節的擴展I/O寄存器，最后是4096字節的內部SARM。

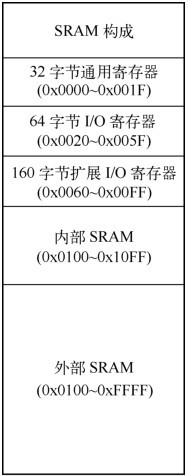

圖1.6 ATmega128單片機的SRAM數據存儲器構成

ATmega128單片機對于SARM的尋址方式有5種：直接尋址、帶偏移量的間接尋址、間接尋址、帶預減量的間接尋址和帶后增量的間接尋址。通用寄存器中的寄存器R26～R3 1為間接尋址的指針寄存器；直接尋址范圍可達整個數據區；帶偏移量的間接尋址模式則能夠尋址到由寄存器Y和Z給定的基址附近的63個地址；在自動預減和后加的間接尋址模式中，寄存器X、Y和Z自動增加或減少。

ATmega128單片機的全部32個通用寄存器、64個I/O寄存器和4096字節的內部數據SRAM可以通過這5種尋址模式進行訪問。

3. E2 PROM

ATmega128單片機的E2 PROM存儲器常常用來存放一些需要掉電后保存的數據。
