1.1 我們身邊的單片機

先看看我們身邊的家用電器吧：電視機、電冰箱、空調、洗衣機、電磁爐、電飯鍋、微波爐、電話、計算機、手機等。這些家電都離不開單片機，如果它們內部的單片機不工作了，那這些家電也就休息了。下面我們就拿起手中的螺絲刀，對家電做一個分解手術，把隱藏起來的單片機挖出來。

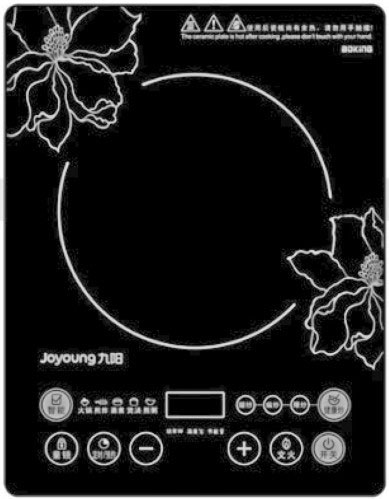

圖1-1是我們常用的電磁爐，觀察其面板，感覺是不是很簡單呢？我們經常用的也就幾個控制按鍵、一組菜單按鍵、一組數碼管而已。

下面我們就開始動手，用一個“外科大夫”的眼光來看看電磁爐的內部構造。

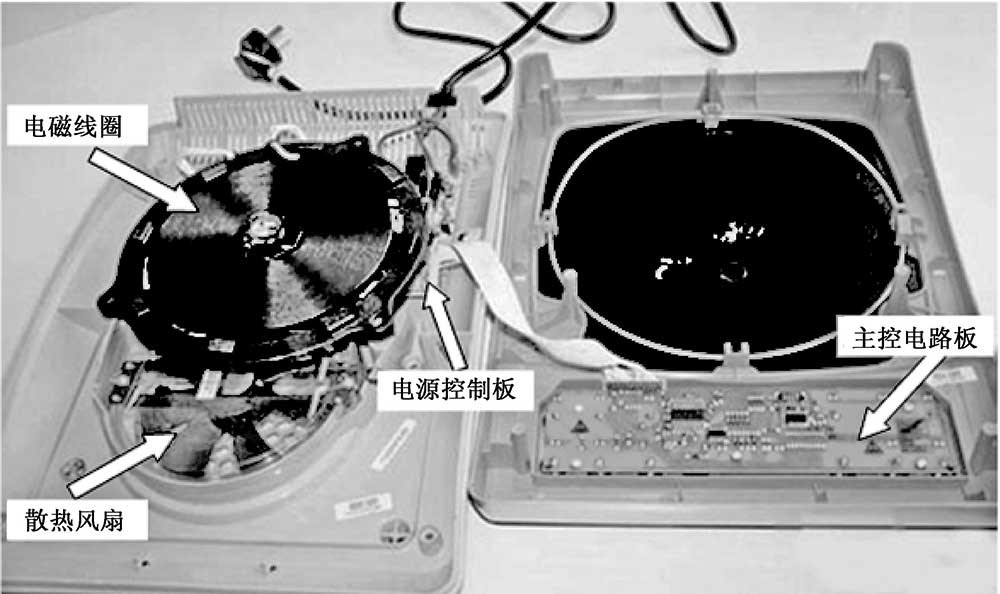

從圖1-2電磁爐的內部結構來看，電磁爐的內部并不是很復雜：操作面板下固定了一個簡單的電路板（主控電路板），一個電磁線圈，一個散熱風扇，線圈下還有一塊電路板（電源控制板）與操作面板的電路板通過排線連接在一起。

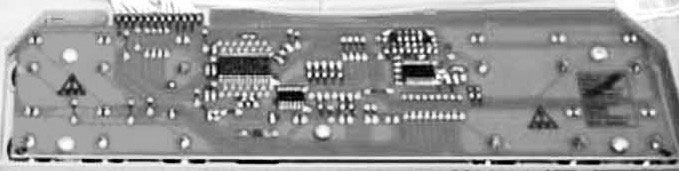

操作面板下面的這塊電路板就是單片機隱身的地方，如圖1-3所示。

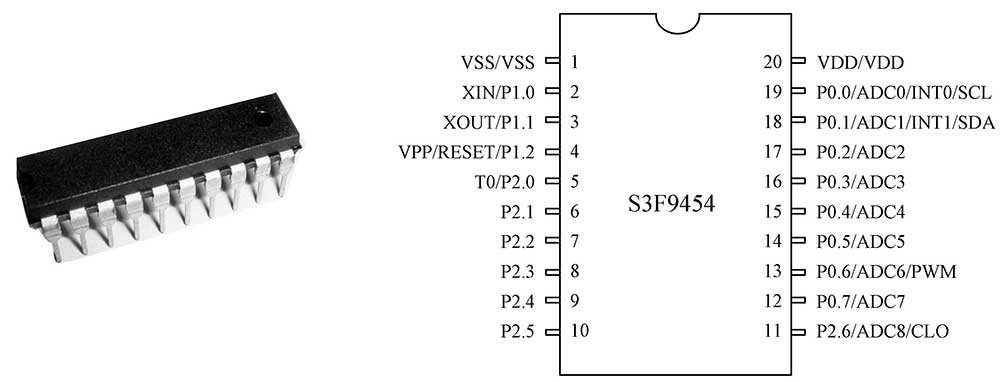

我們可以觀察一下這塊單片機：被黑色陶瓷包裹著、外面留了20條“腿”、頭上有一個小原點，我們能看到的就是這些了。圖1-4給出了其外形圖片和引腳定義。

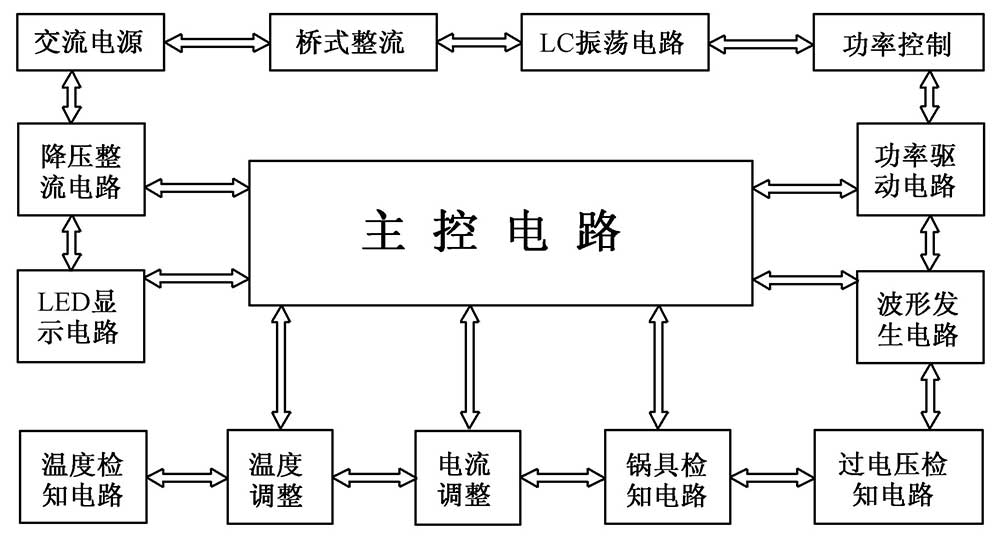

這就是我們要“挖”的東西，藏在我們身邊的一塊單片機。我們用一個簡易原理圖來表示其工作原理，如圖1-5所示。

電磁爐的例子還是有些復雜，它用到的電子器件比較多。下面我們再看一個更簡單的電器：電子鐘。

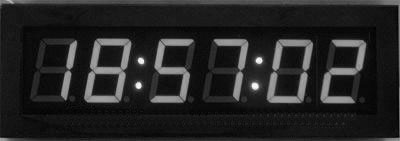

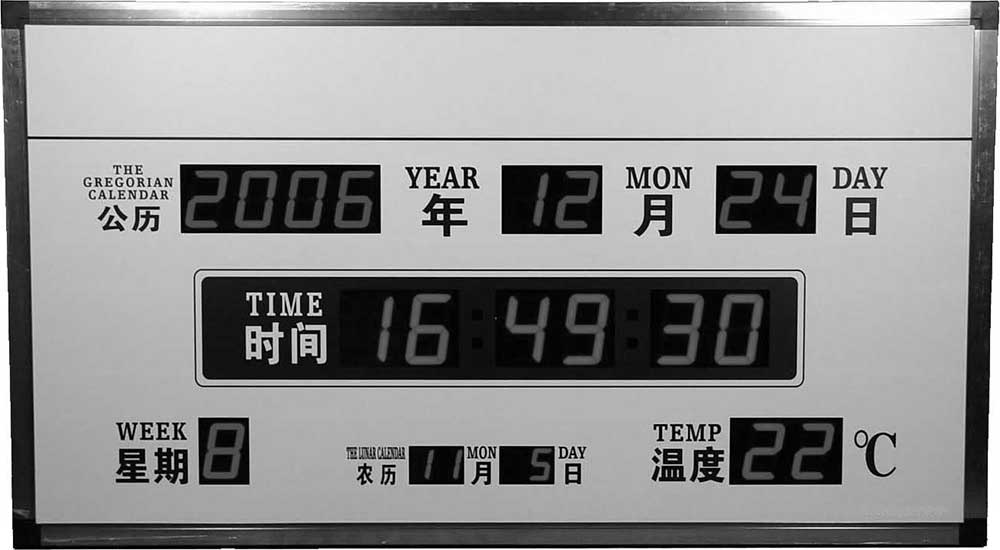

圖1-6是一個萬年歷的產品（商業(yè)化的電子鐘），顯示的信息比較多，我們也可以看一個用數碼管實現的簡單電子鐘，如圖1-7所示。

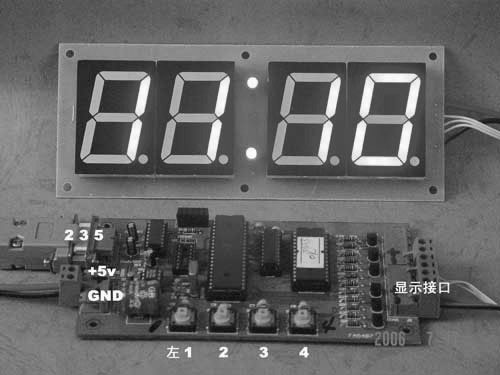

怎么樣，圖1-7所示的電子鐘和我們常見的簡易電子鐘是不是很像呢？看到這個電子鐘，你有沒有想去實現一個這樣的電子鐘的沖動呢？和你一樣，在學習單片機的時候，有人就用單片機自己設計了類似的電子鐘，如圖1-8所示。

我們再看一個更清晰、更完整的簡易電路。

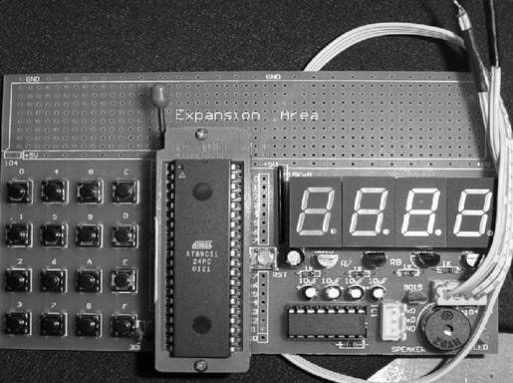

圖1-9的實驗板上中間那個個頭大的就是我們要找的單片機了。它上面還有一些小字，不是很清楚：AT89C51…… 這就是我們后面要講的51單片機中的一種。

注意觀察一下這塊單片機，除了也是黑色封裝、外露兩排“腿”之外，它的左上角還有一個小圓坑，并用一個白色的三角形標注。這個小圓坑，我們在后面會介紹，這里先讓你注意一下。

現在你知道我們身邊隱藏了許多單片機了吧！好，知道了我們身邊有這么多的單片機，我們就進一步去認識它們、了解它們。
