1.3 單片機開發工具

為了讓單片機系統的開發更方便、更有效率，人們研制出一系列的開發工具（Development Tool），主要有編程器、仿真器、可下載程序、具有仿真功能的單片機學習板以及具有實模式（非仿真）的單片機控制板等。

1.3.1 編程器

編程器是用來將用戶編好的程序燒寫到單片機內的一個設備。用集成開發系統軟件（如Keil C51或WAVE6000）編寫并生成單片機目標代碼后，需要用編程器將目標代碼（即擴展名為HEX的可執行文件）燒寫到單片機中。編程器是一個硬件設備，上面有單片機插座及與計算機的連線等。如圖1.2所示為ISP編程器的實物圖。

編程器按功能可分為單一型和萬能型兩種。單一型編程器只能對單一系列的某些型號的單片機芯片進行寫入操作；萬能型編程器能對多系列的多種型號的單片機芯片進行寫入操作。前者結構簡單、價格便宜，適合初學者使用；后者功能強大，但價格較高。

1.3.2 仿真器

用戶通過仿真器以及配套的計算機軟件，可以對編寫好的程序進行調試。一般仿真器都具有設置斷點運行、單步運行、查看RAM數據、查看各特殊功能寄存器狀態等功能，可方便用戶查找程序中存在的問題，加快開發的速度。如圖1.3所示為WAVE V8系列在線實時仿真器實物圖。

圖1.2 ISP編程器

圖1.3 WAVE V8仿真器

1.3.3 單片機學習板

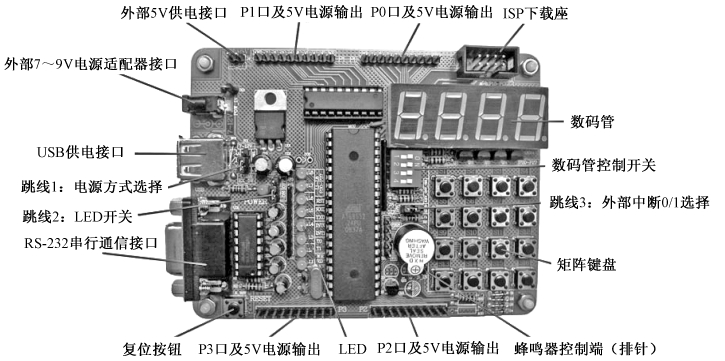

市面上最常見的單片機學習板，如圖1.4所示，一般會有一個監控程序（Monitor Program）。它平常執行系統的監控程序，讓用戶可以很容易從RS-232（一種串行通信接口標準）通信端口下載所設計的應用程序。當收到特別指令時，再由監控程序切換到用戶程序，最后返回系統的監控程序。

圖1.4 常用單片機學習板
