任務1.1 手工制圖工具及使用
目前在工程制圖及繪制其他圖樣中，一般采用微機繪圖，但在工程實踐中，有時要用到現場手工繪圖，學生在學習過程中也經常進行手工繪圖。現對工程制圖常用到的手工制圖工具進行簡單介紹。
1．鉛筆、三角板、丁字尺、圖板

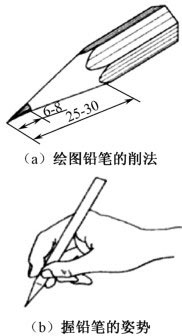

（1）鉛筆。繪圖鉛筆的種類很多，一般根據鉛芯硬度，用B和H表示，B表示筆芯軟而濃，H表示硬而淡，HB表示軟硬適中。鉛筆應削成如圖1.1（a）所示的式樣，削好的鉛筆一般要用“0”號砂紙將鉛筆芯磨成圓錐形或矩形。使用鉛筆繪圖時，握筆要穩，運筆要自如，如圖1.1（b）所示。畫長線時可轉動鉛筆，使圖線粗細均勻。
圖1.1 繪圖鉛筆
（2）丁字尺。丁字尺由相互垂直的尺頭和尺身構成。丁字尺與圖板配合主要用來畫水平線。
（3）三角板。三角板與丁字尺配合，可用來畫鉛垂線和某些角度的斜線，一副三角板包括45°和30°-60°三角板各一塊。使用三角板畫鉛垂線時，應使丁字尺尺頭靠緊圖板的工作邊，以防產生滑動，三角板的一直角邊緊靠在丁字尺的工作邊上，再用左手輕輕按住丁字尺和三角板，右手持鉛筆，自下而上畫出鉛垂線。
（4）圖板。圖板主要用做畫圖的墊板，因此圖板板面應質地松軟、光滑平整、有彈性、圖板兩端要平整，四角互相垂直，圖板的左側為工作邊，又稱導邊。圖板的大小有0號、1號、2號等各種不同規格，可根據所畫圖幅的大小選定。

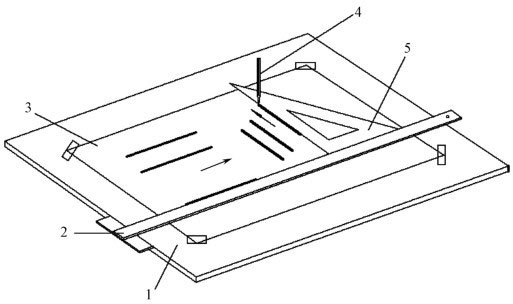

圖板、丁字尺、圖紙、鉛筆及三角板等配合使用情況如圖1.2所示。
1—圖板；2—丁字尺；3—圖紙；4—鉛筆；5—三角板
圖1.2 圖板、丁字尺、圖紙、鉛筆及三角板
2．比例尺、圓規、分規

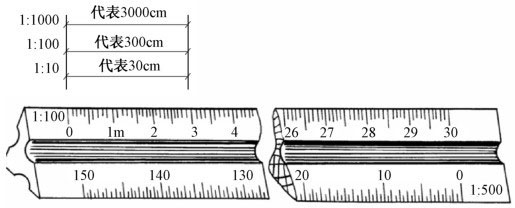

（1）比例尺。也稱為三棱尺，如圖1.3所示，是用來按一定比例量取長度的專用量尺，可放大或縮小尺寸。外形成三棱柱體，上面有六種（1：100、1：200、1：300、1：400、1：500、1：600）不同的比例。
圖1.3 比例尺（三棱尺）

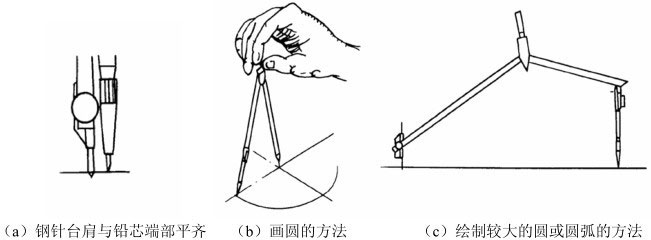

（2）圓規。主要用來畫圓及圓弧，如圖1.4所示。
圖1.4 圓規

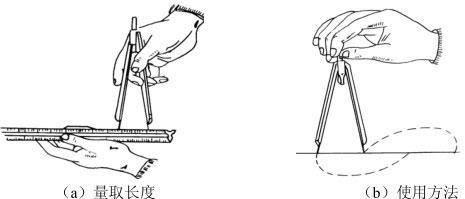

（3）分規。主要用來量取線段長度和等分線段，如圖1.5所示。其形狀與圓規相似，但兩腿都是鋼針。
圖1.5 分規
