任務1.2 紙圖

1.2.1 圖紙幅面

圖紙幅面介紹如下：

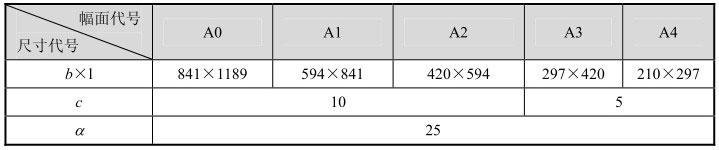

（1）圖紙幅面及圖框尺寸，應符合如表1.1所示的規定及如圖1.6～圖1.8所示的格式。

（2）需要微縮復制的圖紙，其一個邊上應附有一段準確米制尺度，4個邊上均附有對中標志，米制尺度的總長應為100mm，分格應為10mm。對中標志應畫在圖紙各邊長的中點處，線寬應為0.35mm，伸入框內應為5mm。

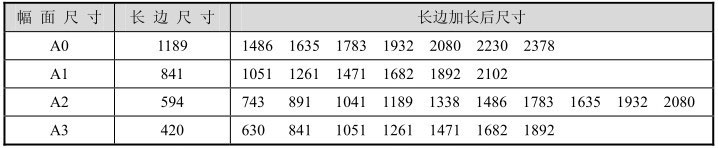

（3）圖紙的短邊一般不應加長，長邊可加長，但應符合如表1.2所示的規定。

（4）圖紙以短邊作為垂直邊稱為橫式，以短邊作為水平邊稱為立式。一般A0～A3圖紙宜橫式使用，必要時，也可立式使用。

（5）一個工程設計中，每個專業所使用的圖紙，一般不宜多于兩種幅面，不含目錄及表格所采用的A4幅面。

1.2.2 標題欄與會簽欄

標題欄與會簽欄主要內容如下。

（1）圖紙的標題欄、會簽欄及裝訂邊的位置，應符合下列規定：

① 橫式使用的圖紙，應按如圖1.6所示的形式布置。

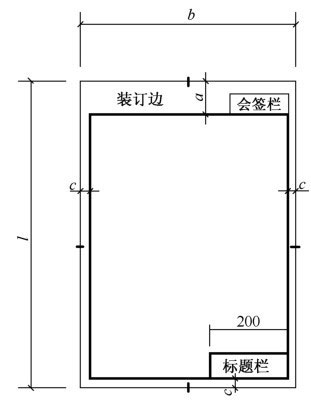

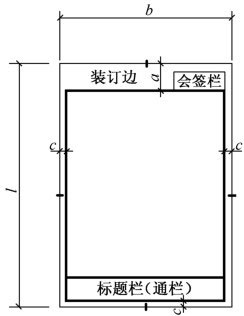

② 立式使用的圖紙，應按如圖1.7、圖1.8所示的形式布置。

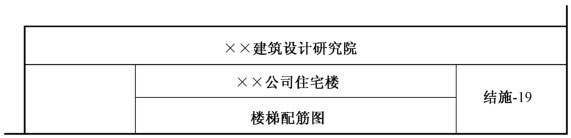

（2）標題欄實例如圖1.9所示。根據工程需要選擇確定其尺寸、格式及分區。簽字區應包含實名列和簽名列。涉外工程的標題欄內，各項主要內容的中文下方應附有譯文，設計單位的上方或左方，應加“中華人民共和國”字樣。

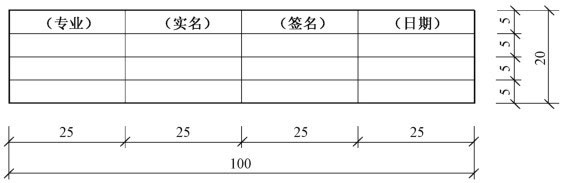

（3）會簽欄應按如圖1.10所示的格式繪制，其尺寸應為100mm×20mm，欄內應填寫會簽人員所代表的專業、姓名、日期（年、月、日）；一個會簽欄不夠時，可另加一個，兩個會簽欄應并列；不需會簽的圖紙可不設會簽欄。

1.2.3 圖紙編排順序

圖紙編排順序如下：

（1）工程圖紙應按專業順序編排。一般應為圖紙目錄、總圖、建筑圖、結構圖、給水排水圖、暖通空調圖、電氣圖等。

（2）各專業的圖紙，應該按圖紙內容的主次關系、邏輯關系，有序排列。
