2.1.5　繪制多邊形

在Rhino中，矩形的繪制與多邊形的繪制具有相似的繪制方法，矩形可被看作是一種特殊的多邊形，接下來會將多邊形的繪制命令進行合并講解。

在曲線繪制邊欄中長按按鈕，會彈出【多邊形】工具列，如圖2-50所示。

圖2-50

【多邊形】工具列的前3個命令，在默認情況下都是繪制正六邊形，但可以通過修改角度和邊數來繪制正N邊形。

● 【多邊形：中心點、半徑】：單擊此按鈕可根據中心點到頂點的距離來繪制多邊形。

● 【外切多邊形：中心點、半徑】：單擊此按鈕可根據中心點到邊的距離來繪制多邊形。

● 【多邊形：邊】：單擊此按鈕可以多邊形一條邊的長度作為基準來繪制多邊形。

【多邊形】工具列的第4～6個命令與前3個命令在使用上是相同的，只不過這3個命令在默認情況下繪制正方形。如果想要改變它的邊數，在命令行中輸入所需的邊數即可。下面僅介紹【多邊形：星形】命令的用法。

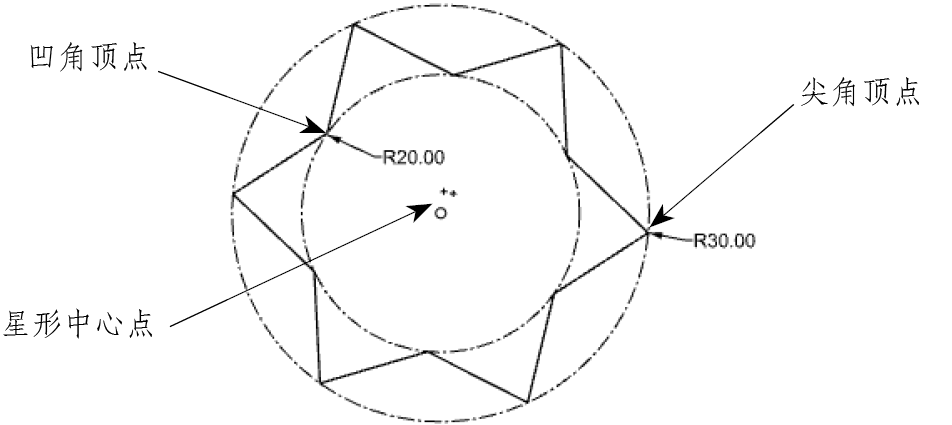

● 【多邊形：星形】：單擊此按鈕可通過定義3個點來繪制星形。首先指定第一點為星形中心點，接著需要輸入2個半徑值來指定第二點（星形凹角頂點）和第三點（星形尖角頂點），然后輸入第一個半徑值確定星形凹角頂點的位置，輸入第二個半徑值確定星形尖角頂點的位置，最后按Enter鍵完成繪制，如圖2-51所示。

圖2-51
