2.1.3　繪制圓

圓形是最基本的幾何圖形之一，也是特殊的封閉曲線。Rhino中有多種繪制圓的命令，下面分別加以介紹。

在Rhinoceros邊欄中，長按按鈕會彈出【圓】工具列，如圖2-42所示。

圖2-42

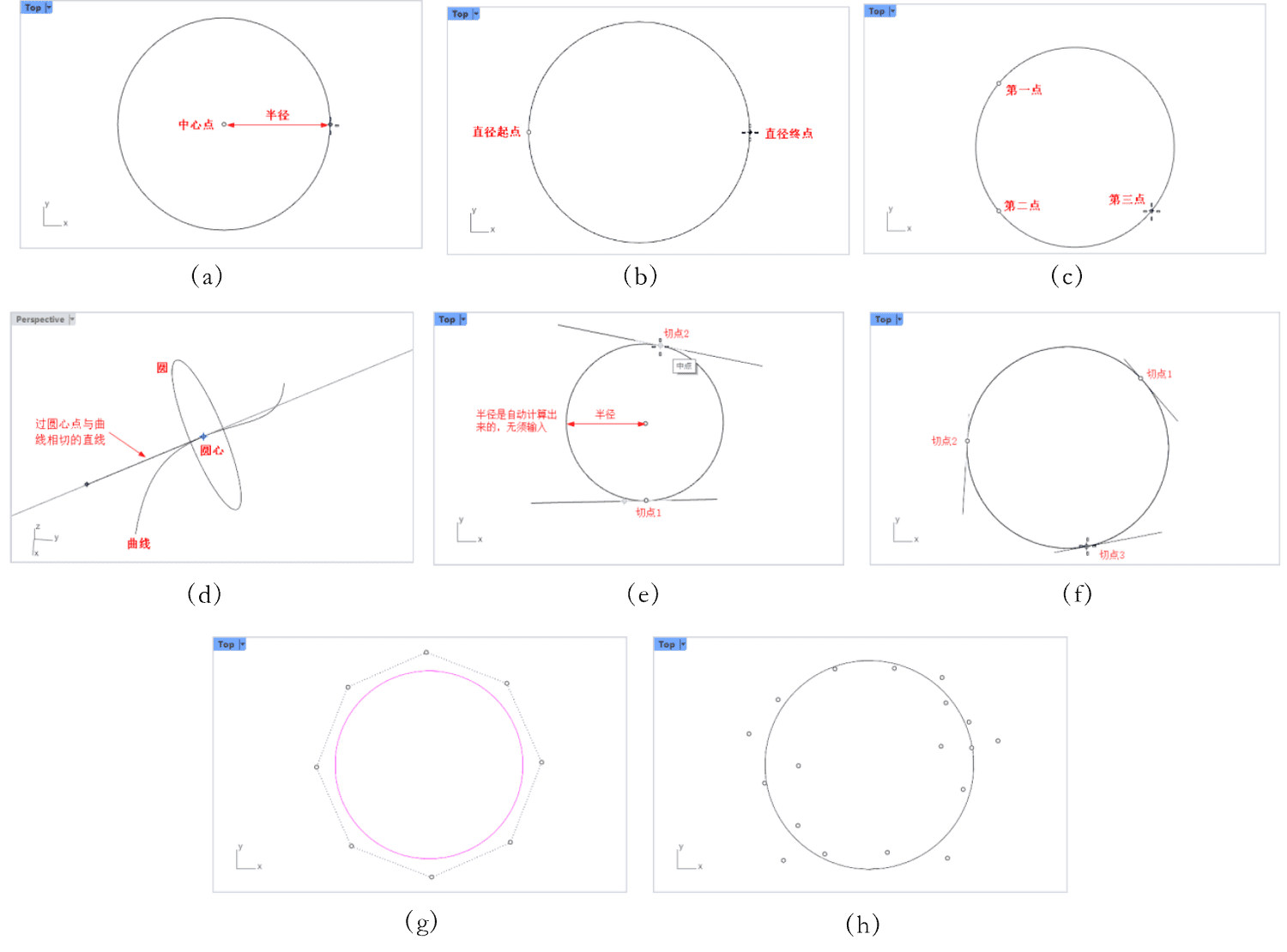

● 【圓：中心點、半徑】：通過確定中心點位置和輸入圓半徑值的方式繪制圓，如圖2-43（a）所示。

● 【圓：直徑】：通過確定圓的直徑起點位置和直徑終點位置的方式來繪制圓，如圖2-43（b）所示。

● 【圓：三點】：通過確定圓上的任意3個點的位置來繪制圓，如圖2-43（c）所示。

● 【圓：環繞曲線】：通過指定一條曲線、圓心（圓心也是曲線上的點）和半徑來繪制與曲線（即過圓心點與曲線相切的直線）垂直的圓，如圖2-43（d）所示。

● 【圓：正切、正切、半徑】：通過指定要與圓相切的兩條曲線和圓半徑的方式來繪制圓，如圖2-43（e）所示。

● 【圓：與數條曲線正切】：通過與3條曲線都相切的方式來繪制圓，如圖2-43（f）所示。

● 【圓：可塑的】：以指定的階數與控制點數來繪制圓。圖2-43（g）所示為設定了階數為6、控制點數為8的圓。

● 【圓：逼近數個點】：繪制逼近所選取的點、曲線/曲面控制點或網格頂點的圓，如圖2-43（h）所示。

圖2-43

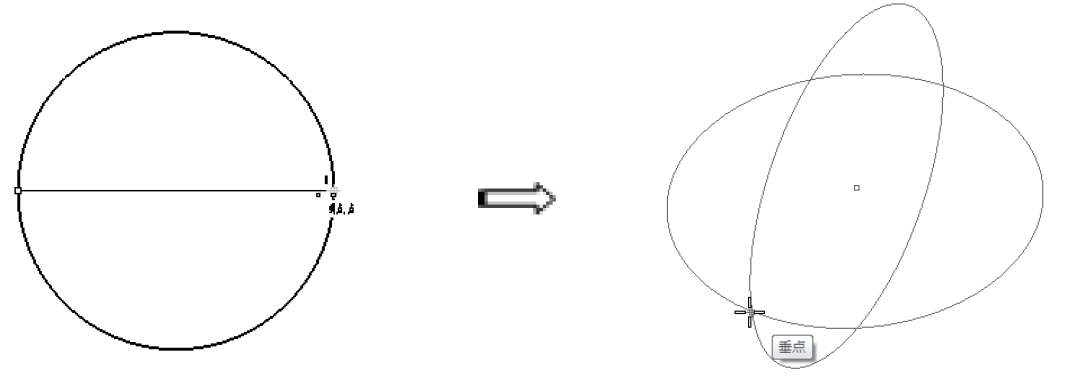

● 【圓：與工作平面垂直、中心點、半徑】：通過確定中心點、半徑繪制垂直于工作平面的圓，如圖2-44所示。

圖2-44

● 【圓：與工作平面垂直、直徑】：根據中心點、直徑繪制垂直于工作平面的圓。操作方法與【圓：與工作平面垂直、中心點、半徑】類似，只是在輸入半徑值階段改為輸入直徑值。
