2.1.1　繪制直線

直線可以看作是特殊的曲線。我們可以從其他的物體上創建直線，也可以用它們獲得其他的曲線、表面、多邊形面和網格物體。

在曲線繪制邊欄中長按按鈕，會彈出【直線】工具列，如圖2-2所示。

圖2-2

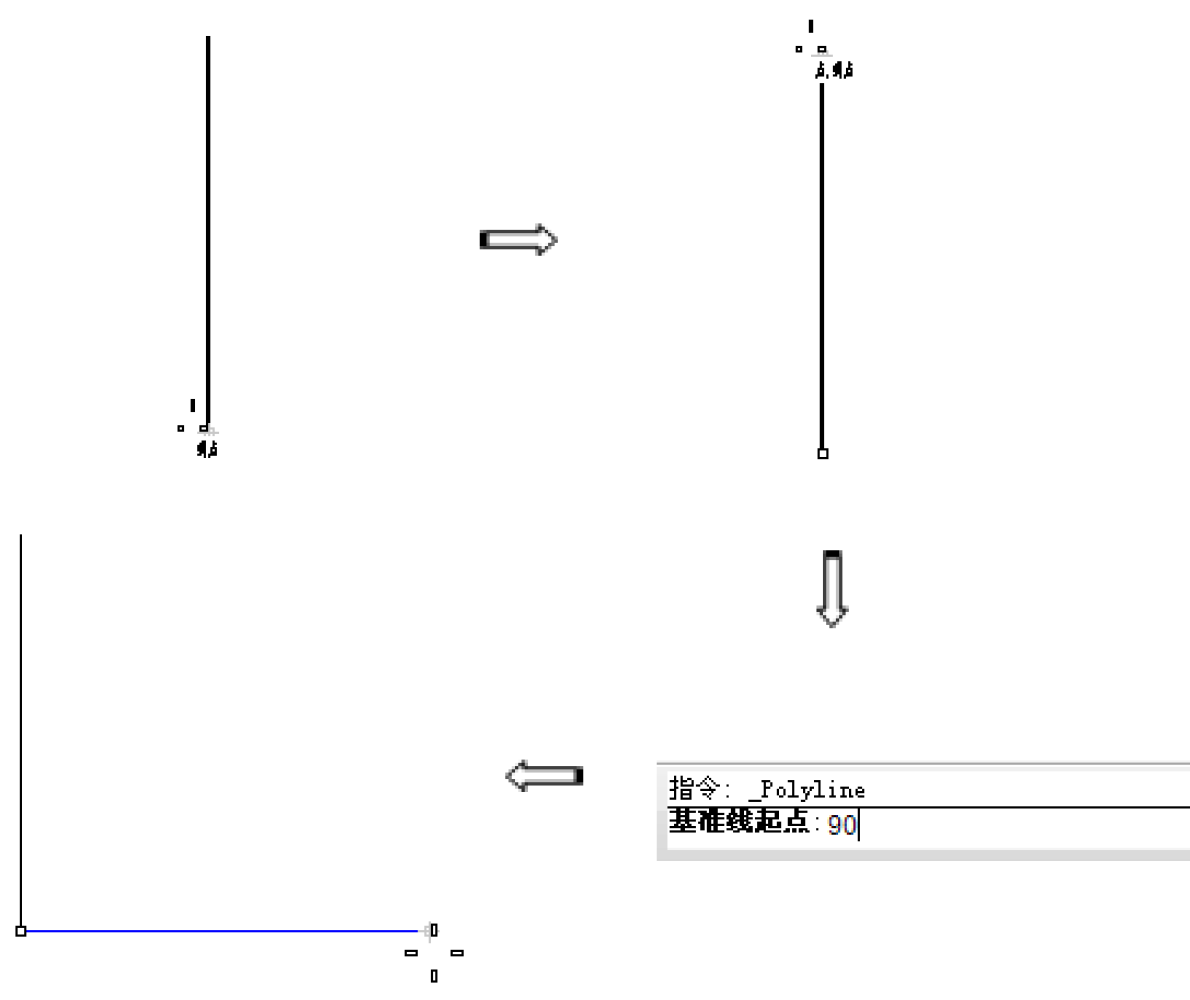

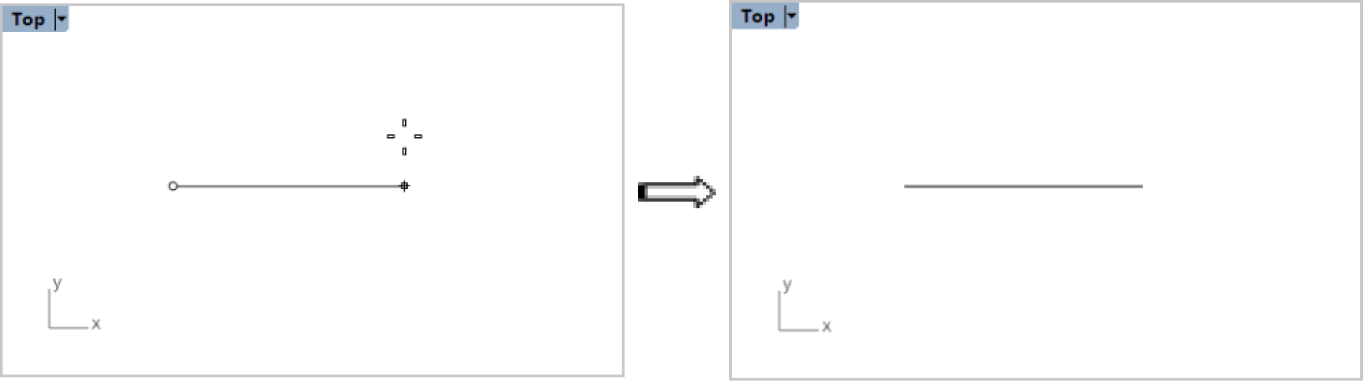

● 【單一直線】：單擊此按鈕，在視窗中任意位置確定線段的起點，然后拖曳鼠標指針來確定線段的終點。若是需要精確控制線段的長度，可在命令行中輸入長度值，按Enter鍵后在視窗中單擊，即得到一條固定長度的線段，如圖2-3所示。

圖2-3

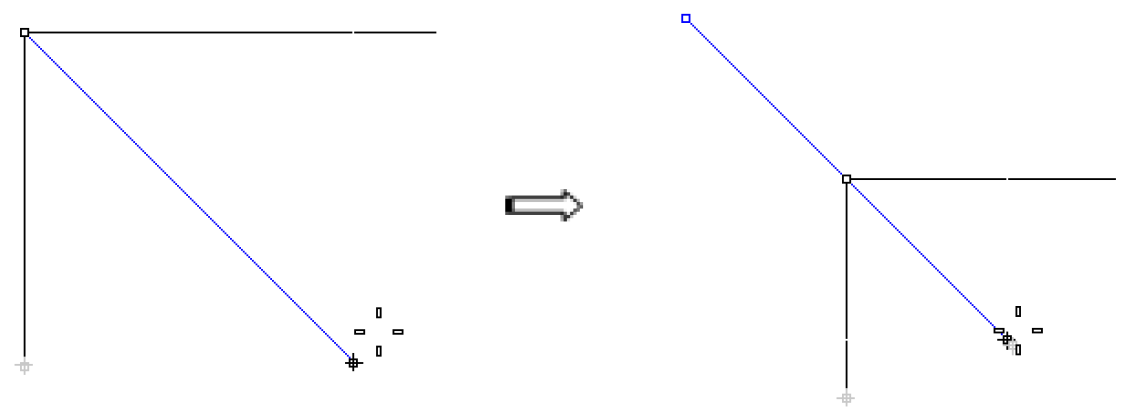

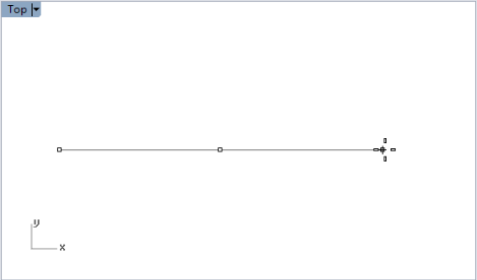

● 【直線：從中點】：單擊此按鈕可從中點向兩側等距離繪制線段。在視窗中單擊一點作為起點，然后單擊按鈕，將會顯示一條以起點為中點，同時往兩側等距離拉出的線段，如圖2-4所示。

圖2-4

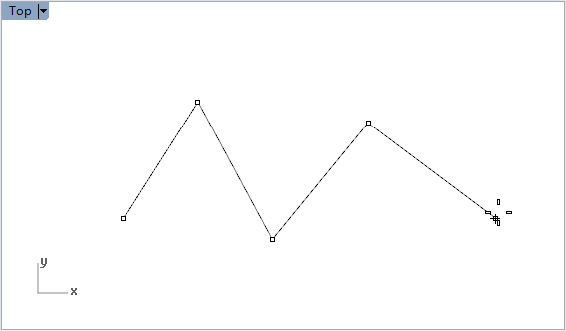

● 【多重直線】：單擊此按鈕后，在視窗中單擊一點作為多重線段的起點，然后單擊下一點，如果需要可以繼續單擊繪制，最后按Enter鍵或者右擊結束繪制，如圖2-5所示。

圖2-5

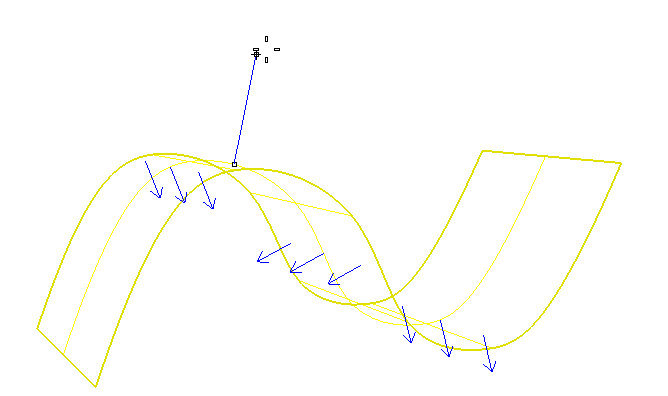

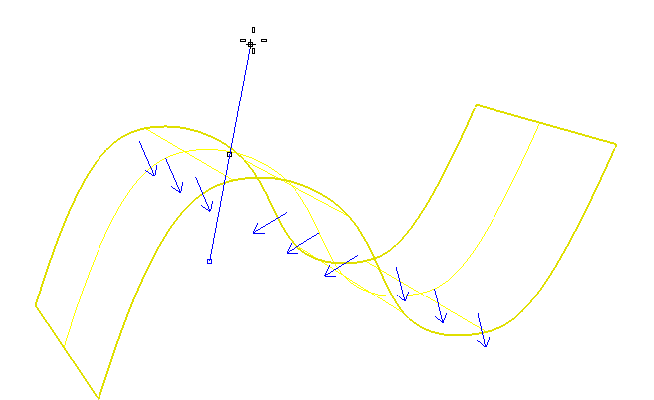

● 【直線：曲面法線】：單擊此按鈕可沿著曲面表面的法線方向繪制線段。選擇一個曲面表面，在表面上單擊線段的起點，然后單擊一點作為線段的終點，則這條線段為該曲面在起點處的法線，如圖2-6所示。若是單擊線段終點前，在命令行中輸入“B”，則會出現以起點為中點，沿表面法線的方向同時往兩側繪制的線段，如圖2-7所示。

圖2-6

圖2-7

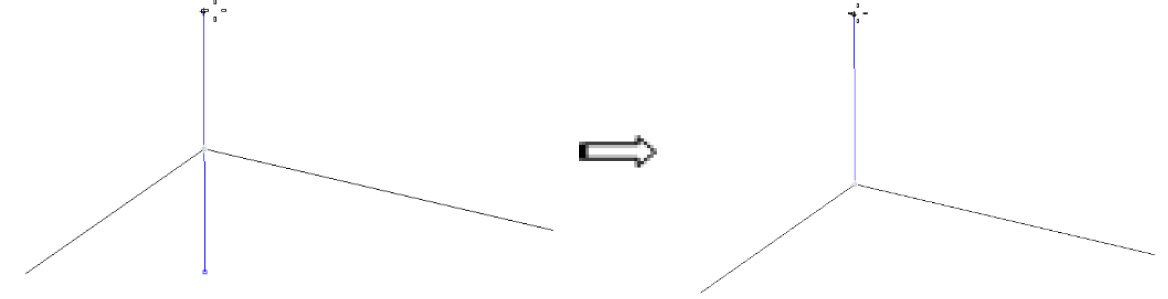

● 【直線：與工作平面垂直】：單擊此按鈕可繪制垂直于當前工作平面（xy坐標平面）的線段。操作與繪制單一的線段基本上一致，只是繪制的線段只能垂直于xy坐標平面。同樣，右擊按鈕，也可以繪制BothSide模式的線段，如圖2-8所示。

圖2-8

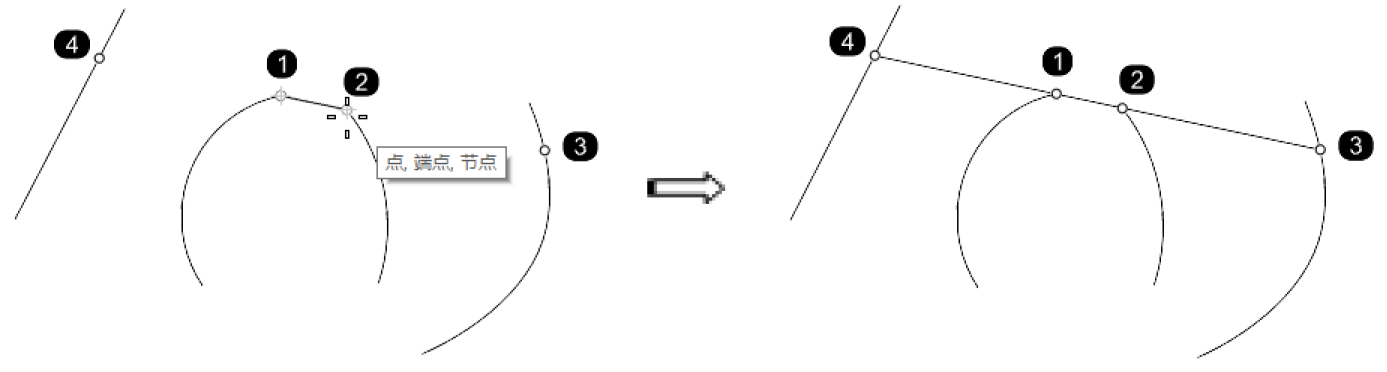

● 【直線：四點】：單擊此按鈕可過4個點來繪制一條線段。在視窗中指定兩個點（點1和點2）確定線段的方向，然后在線段兩端的延伸線上分別指定第3點（選擇該點所在的線段即可）和第4點，從而繪制一條線段，如圖2-9所示。

圖2-9

● 【直線：角度等分線】：單擊此按鈕可沿著虛擬的角度的平分線方向繪制線段，如圖2-10所示。

圖2-10

● 【直線：指定角度】：單擊此按鈕可繪制與已知直線呈一定角度的線段，如圖2-11所示。

圖2-11

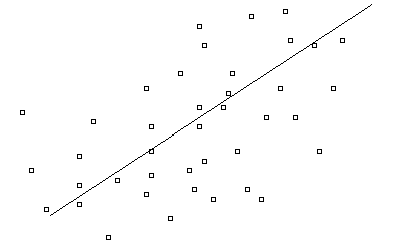

● 【逼近數個點的直線】：單擊此按鈕可繪制一條線段，并使其通過一組被選擇的點。單擊按鈕，選擇視窗中的一組點，按Enter鍵，將會在這些被選擇的點之間出現一條相對于各點距離均最短的線段，如圖2-12所示。

圖2-12

● 【直線：起點與曲線垂直】：單擊此按鈕可繪制垂直于選擇曲線的線段，垂足為線段的起點。該命令同樣也可以繪制BothSide模式的線段，如圖2-13所示。

圖2-13

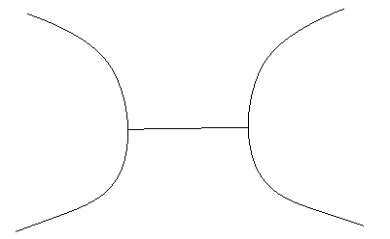

● 【直線：與兩條曲線垂直】：單擊此按鈕可繪制垂直于兩條曲線的線段，如圖2-14所示。

圖2-14

● 【直線：起點相切、終點垂直】：單擊此按鈕可在兩條曲線之間繪制一條至少與其中一條曲線相切的線段，如圖2-15所示。

圖2-15

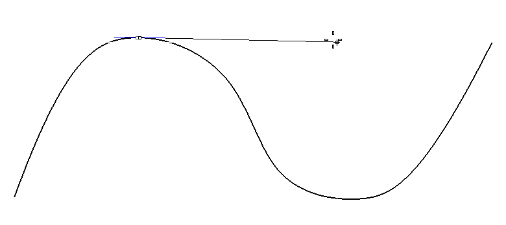

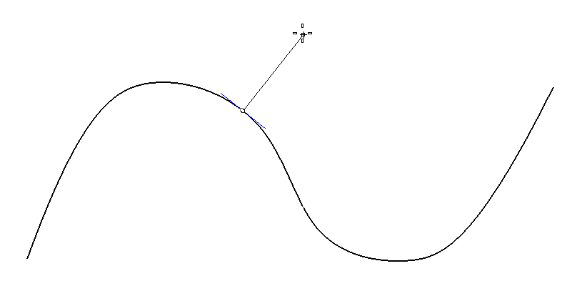

● 【直線：起點與曲線正切】：單擊此按鈕可繪制與被選擇曲線的切線方向一致的線段。單擊按鈕，而后單擊曲線，將會出現一條總是沿著曲線切線方向的白線，沿白線任選一點作為該線段的終點即可繪制線段，如圖2-16所示。同樣，該命令可繪制BothSide模式的線段。

圖2-16

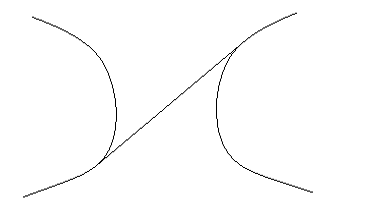

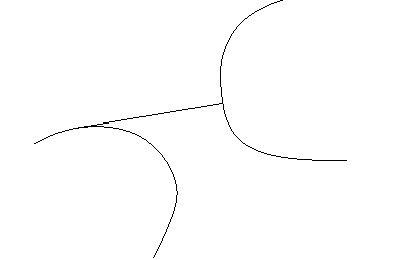

● 【直線：與兩條曲線正切】：單擊此按鈕可繪制相切于兩條曲線的線段。單擊按鈕，選擇第一條曲線上的希望被靠近的切點，作為切線的起點，然后選擇第二條曲線上的切點作為切線的終點，按Enter鍵或右擊確認完成，如圖2-17所示。

圖2-17

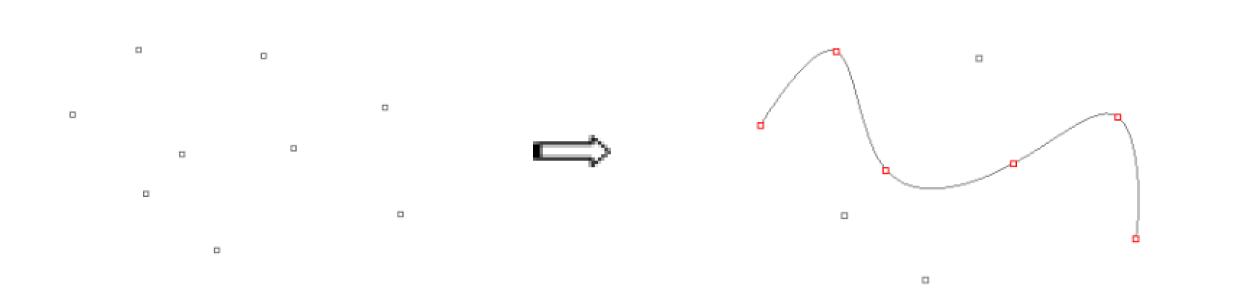

● 【多重直線：通過數個點的直線】：單擊此按鈕可繪制一條穿過一組被選擇的點的多重線段。單擊此按鈕，依次單擊數個點（不得少于兩個），單擊的順序決定了多重線段的形狀，按Enter鍵或右擊確認完成，如圖2-18所示。

圖2-18

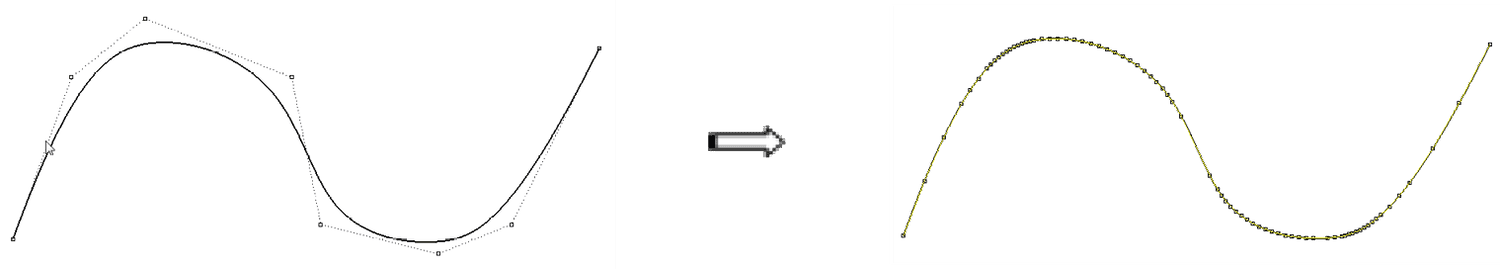

● 【將曲線轉換為多重直線】：單擊此按鈕可將NURBS曲線轉換為多重線段。選擇需要轉換的NURBS曲線，按Enter鍵確認，輸入角度公差值，再按Enter鍵結束，該NURBS曲線即可轉換為多重線段，如圖2-19所示。

圖2-19

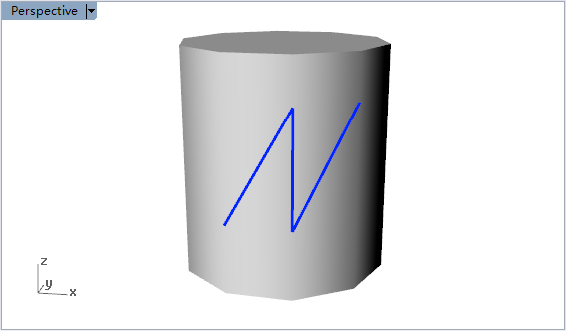

● 【多重直線：網格上】：單擊此按鈕可直接在網格物體上繪制多重線段。選取網格物體，按Enter鍵確認，在網格物體上拖動鼠標開始繪制多重線段，松開鼠標則繪制完成一段，還可以繼續繪制。按Enter鍵或者右擊結束繪制，如圖2-20所示。

圖2-20

【例2-1】繪制創意椅子曲線。

1．新建Rhino文件。在菜單欄中執行【查看】/【背景圖】/【放置】命令，彈出【打開位圖】對話框。

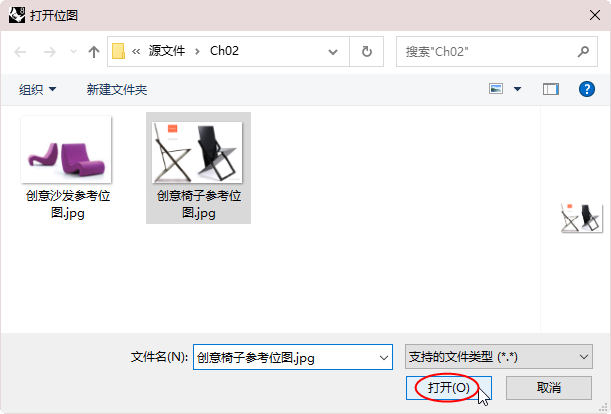

2．從本例源文件夾中打開“創意椅子參考位圖.jpg”文件，如圖2-21所示。

圖2-21

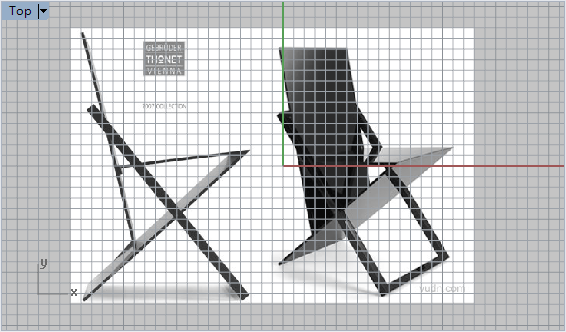

3．在Top視窗中放置參考位圖，如圖2-22所示。

圖2-22

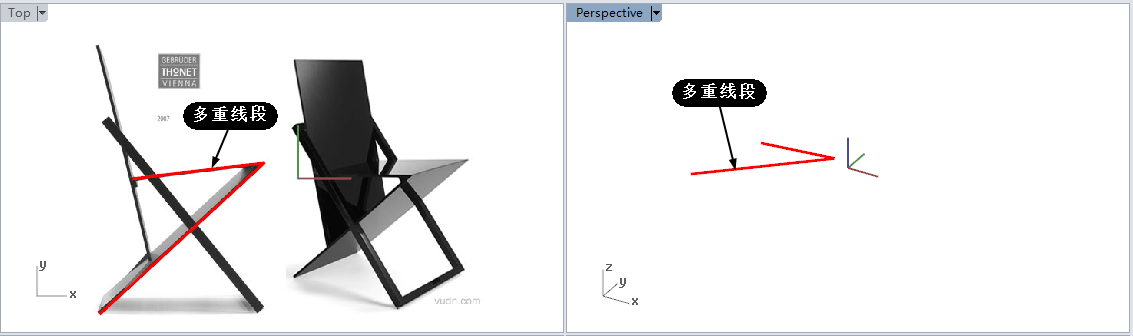

4．暫時隱藏格線。在曲線繪制邊欄中單擊【多重直線】按鈕，然后繪制圖2-23所示的多重線段。

圖2-23

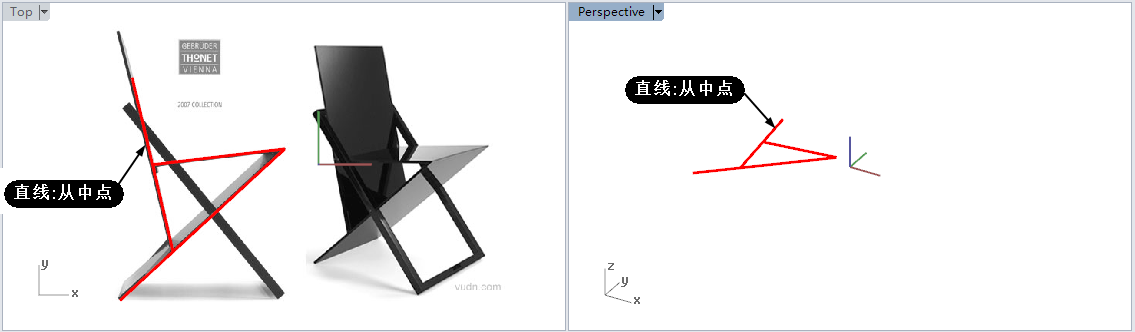

5．在【直線】工具列中單擊【直線：從中點】按鈕，在上一步的多重線段端點處開始繪制，線段中點與多重線段另一端點重合，如圖2-24所示。

圖2-24

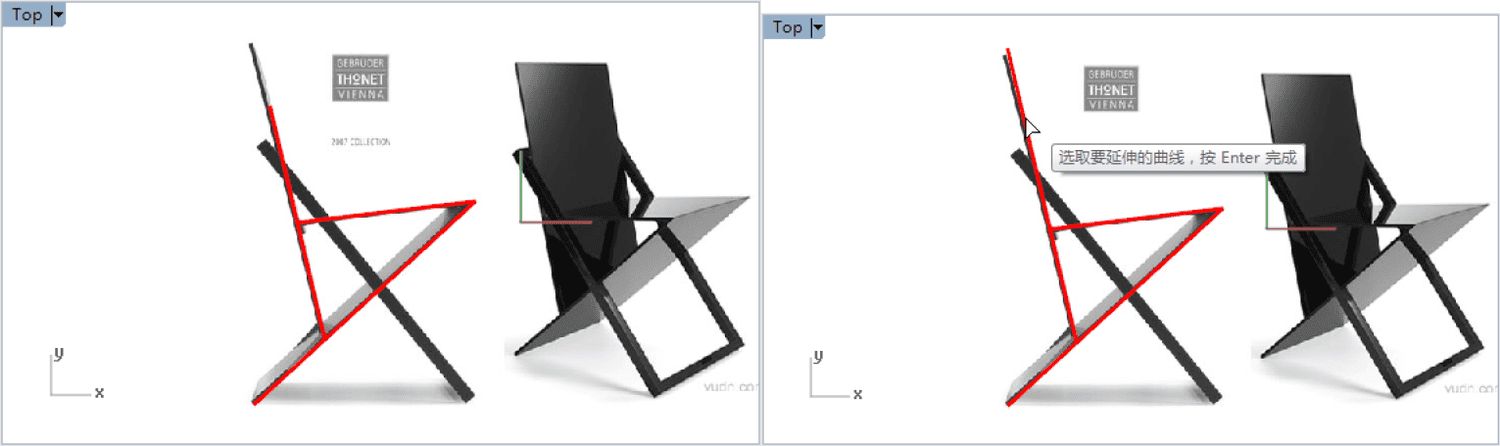

6．在【曲線工具】標簽中單擊【延伸曲線】按鈕，在命令行中輸入延伸長度4，然后右擊確認，完成延伸，如圖2-25所示。（注：長度、寬度、高度等單位為mm，省略不寫。）

圖2-25

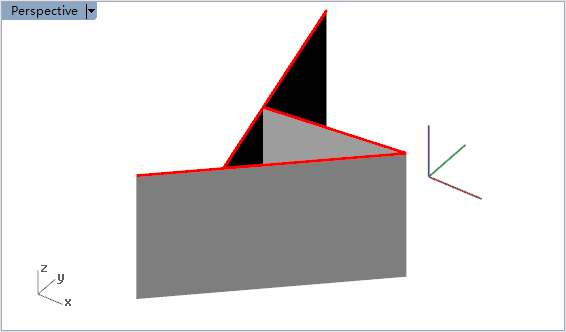

7．在【直線】工具列中單擊【單一直線】按鈕，選中前面繪制的線段和多重線段，右擊后輸入擠出長度-12，最后右擊完成曲面的創建，如圖2-26所示。

圖2-26

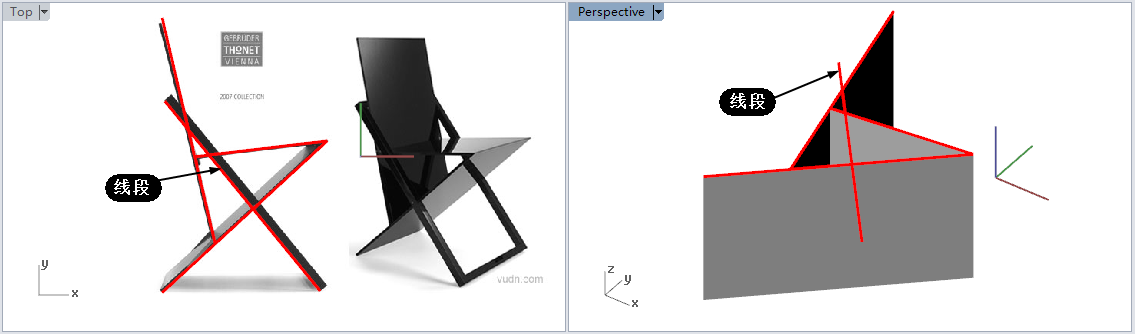

8．按Enter鍵重復執行【單一直線】命令，在Top視窗中繪制圖2-27所示的線段。

圖2-27

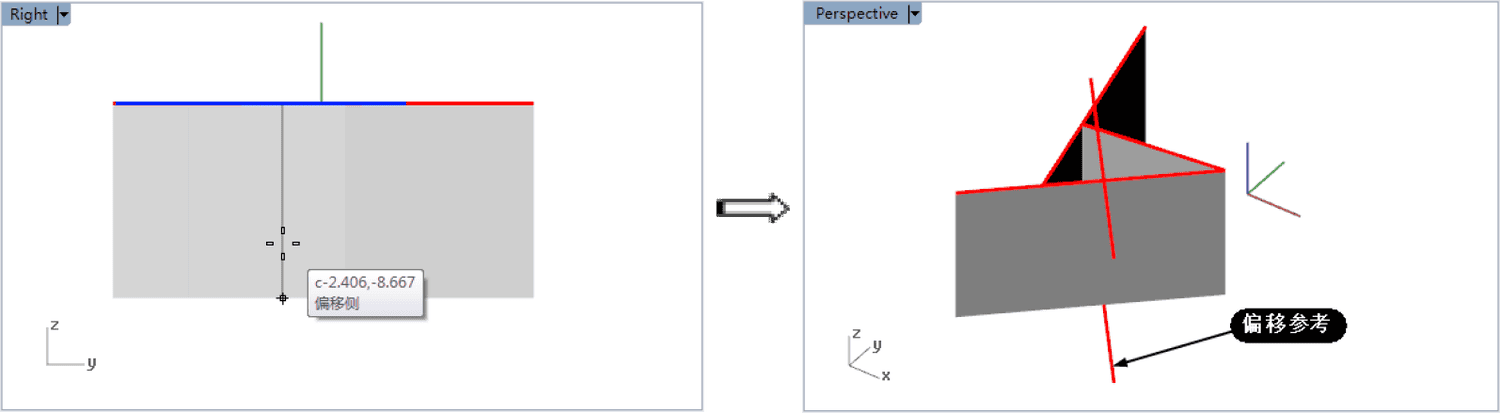

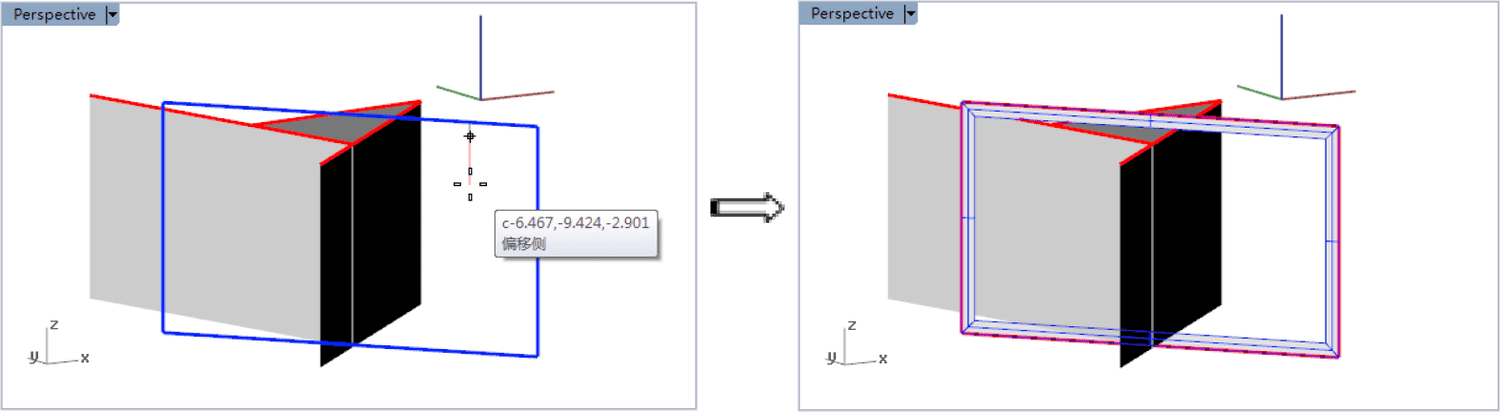

9．在【曲線工具】標簽中單擊【偏移曲線】按鈕，選擇步驟8中繪制的線段作為偏移參考，然后在Right視窗中指定偏移側，輸入偏移距離12，右擊完成偏移，如圖2-28所示。

圖2-28

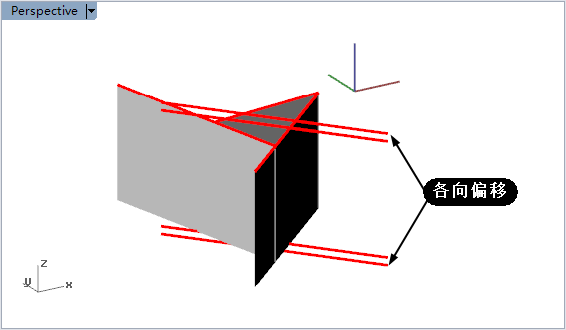

10．按Enter鍵重復執行【偏移曲線】命令，分別偏移上下兩條線段，各向偏移的距離均為0.8，如圖2-29所示。偏移后將原參考曲線隱藏或刪除。

圖2-29

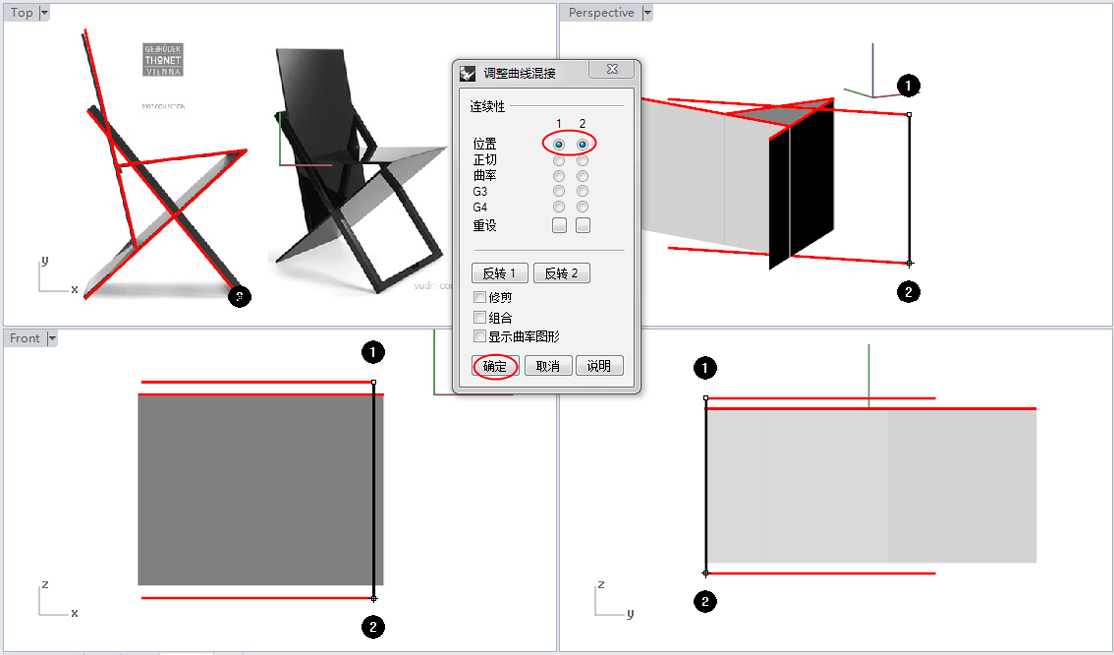

11．在【曲線工具】標簽中單擊【可調式混接曲線】按鈕，在彈出的【調整曲線混接】對話框中選擇連續性的位置，單擊【確定】按鈕，繪制連接線段，如圖2-30所示。

12．同理，在另一端繪制另一條連接線段。

圖2-30

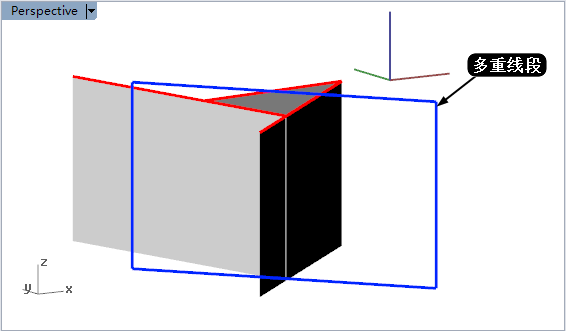

13．在菜單欄中執行【編輯】/【組合】命令，將4條線段組合成一條多重線段，如圖2-31所示。

圖2-31

14．在菜單欄中執行【曲面】/【擠出曲線】/【彩帶】命令，選擇組合的多重線段，創建圖2-32所示的彩帶曲面。

圖2-32

15．在菜單欄中執行【實體】/【擠出曲面】/【直線】命令，然后選擇步驟14中創建的彩帶曲面，創建擠出長度為0.8的實體，如圖2-33所示。

圖2-33

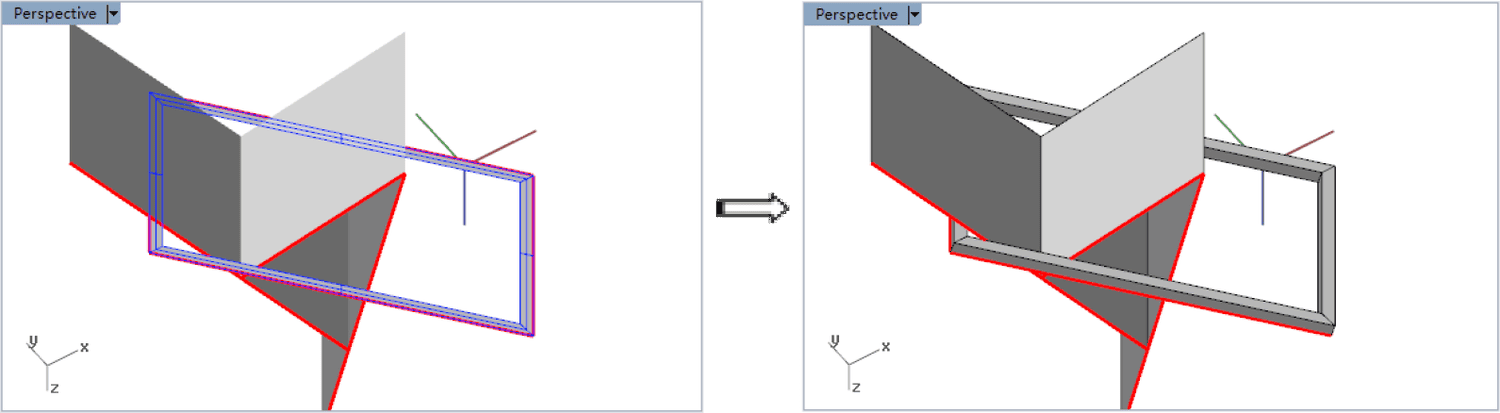

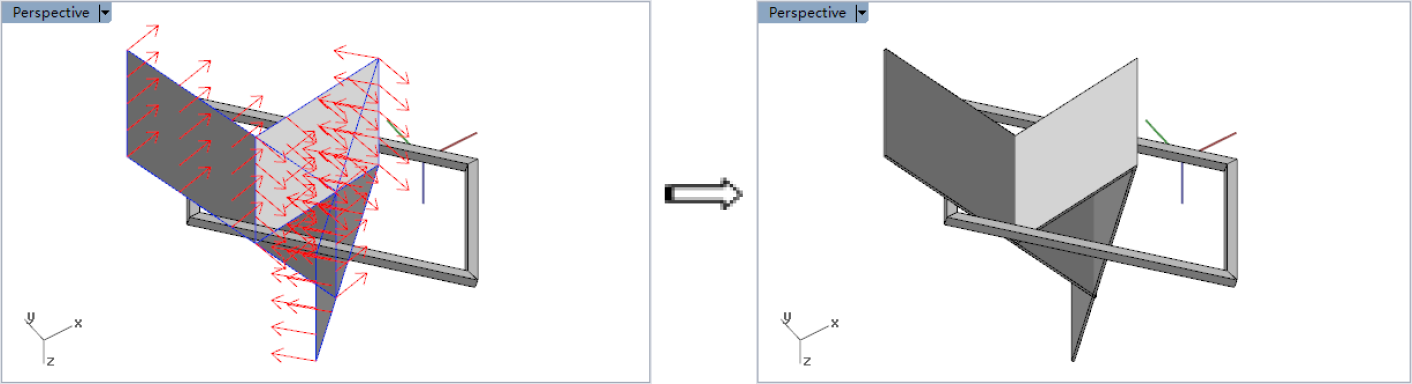

16．最后在菜單欄中執行【實體】/【偏移】命令，選擇擠出曲面來創建偏移厚度為0.2的實體，如圖2-34所示。

圖2-34

至此，完成了創意椅子的曲線造型。
