2.4.3　自適應編碼位置調制機制

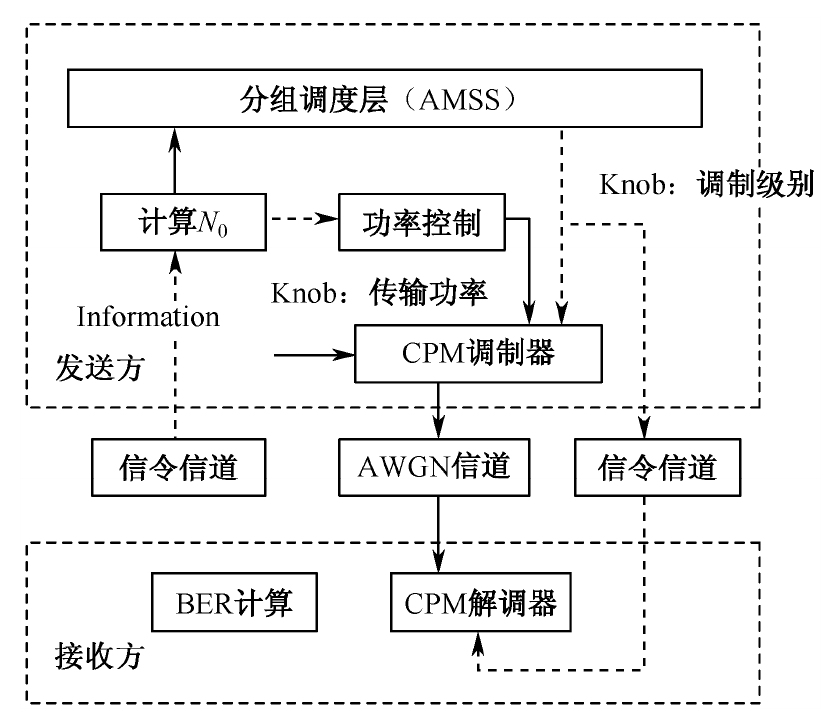

Yong Yuan等人提出了一種自適應編碼位置調制（Adaptive Code Position Modulation，ACPM）機制，其體系結構如圖2.3所示。

圖2.3　自適應編碼位置調制體系結構

每個節點訪問兩個信道，一個傳輸數據，另一個傳輸信令。發送方的數據經過CPM（Code Position Modulation）調制器后，由AWGN（Additive White Gaussian Noise，加性高斯白噪聲）信道傳輸給接收方；在接收方，數據按相反的順序處理。接收方計算數據的誤碼率（Bit Error Rate，BER），將其通過信令信道回送給發送方，并根據BER估計噪聲功率密度以及調整發射功率。分組調度層（Packet Scheduling Layer）和物理層通過協作來保證針對動態的端到端的發送QoS需求和時變的本地環境的自適應性。在分組調度層，局部的QoS參數（如延遲、分組丟失率）由具體的應用需求確定，然后從物理層獲得能量消耗模型信息，并確定將由物理層使用的最優化的調制級別，以達到在保證端到端的QoS需求的同時最小化能量消耗。能量消耗的模型表示為Eba(k, BERd, N0)，其中Eba是傳輸一比特信息所消耗的總能量，k是調制級別，BERd是BER的期望值，N0是信道噪聲的功率密度。模型的具體表達式依賴于物理層的具體實現。

在傳輸過程中，物理層需要周期性地向分組調度層報告本地的噪聲功率密度N0，分組調度層根據N0確定最優化的調制級別，并指示物理層調度器調制級別。需要指出的是，調制級別信息需要通過信令信道發送給接收方，以便接收方正確解調。如果調制級別設為k，每k比特信息通過周期性地移位PN碼（2k個移位值）將被放置到I、Q信道。CPM調制器中的發射功率Pt由功率控制器控制，以維持期望的BER性能。
