1.3　Flink源代碼的目錄結構

Flink源代碼的目錄主體結構如圖1-7所示。

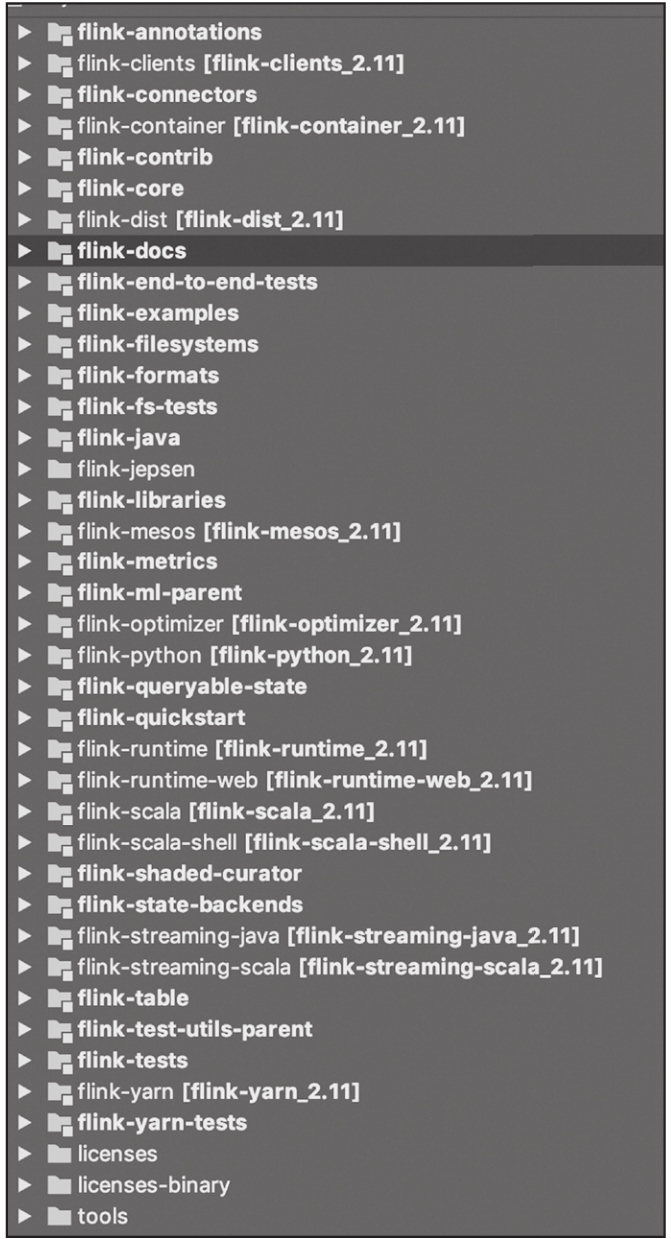

圖1-7　Flink源代碼目錄結構

接下來對Flink目錄下的模塊進行簡單介紹。

（1）Flink主體模塊

• flink-annotations：主要提供定義文檔方面的注解，以及類、方法使用范圍的注解。
• flink-clients：提供本地模式和Standalone模式的啟動方式的提交實現，并提供其他模式的啟動接口；提供作業的編譯、提交以及對已運行作業進行查看等功能。
• flink-core：提供通用的API、通用的工具包、各種配置相關的實現、各種數據類型及解析；提供核心文件系統的抽象接口和通用方法，以及內存管理部分和Flink I/O部分的接口。
• flink-dist：提供Flink構建打包的配置和相關腳本。
• flink-java：提供Flink批處理DataSet的Java API。
• flink-metrics：提供Flink Metric注冊的核心實現以及各種Metric Reporter。
• flink-ml-parent：提供機器學習的基本抽象模型與接口。原來的版本中有基本的機器學習庫，不過該庫在Flink 1.9版本中被移除。
• flink-optimizer：主要提供編譯作業，生成優化后的執行計劃（Plan）。
• flink-python：提供Flink Python的運行支持，以及Python DataStream、DataSet和Table API。
• flink-queryable-state：提供查詢狀態的Client API和查詢狀態的服務。
• flink-runtime：提供運行時各個通信組件的實現、數據傳輸、HA服務、blob服務、檢查點等（后文會詳細介紹）。
• flink-runtime-web：Flink Web部分，提供外部的REST API及Web UI。
• flink-scala：提供Flink批處理DataSet的Scala API。
• flink-state-backends：在flink-state-backends中只有RocksDB backend（RocksDB后端處理組件）的實現模塊，file backend（文件后端處理組件）、memory backend（內存狀態后端處理組件）等其他狀態后端處理組件的實現都在flink-runtime模塊中。
• flink-streaming-java：提供Flink流處理DataStream的Java API。
• flink-streaming-scala：提供Flink流處理DataStream的Scala API。
• flink-table：提供Flink Table的Java API、Scala API、SQL解析、SQL客戶端以及關于Table的運行時。

（2）Flink部署模塊

• flink-container：提供構建Flink鏡像的Docker配置和Flink on Kubernetes的相關YAML的模板（如taskmanager.deployments.yaml.template）。
• flink-mesos：Flink on Mesos的部署模式的啟動和集群的管理。
• flink-yarn：Flink on YARN的部署模式的啟動和集群的管理。

（3）Flink測試模塊

• flink-end-to-end-tests：Flink端到端的測試。
• flink-fs-tests：Flink文件系統的測試。
• flink-jepsen：基于Jepsen的測試，通過模擬異常來驗證Flink引擎的健壯性。
• flink-test-utils-parent：Flink測試的一些基本工具類。
• flink-tests：Flink重要模塊的集成測試。
• flink-yarn-tests：Flink on YARN的集成測試。

（4）Flink其他模塊

• flink-contrib：提供Docker啟動Flink的方式和Wikipedia的connector。
• flink-connectors：多種Flink connector的實現和API。
• flink-docs：Flink文檔的生成方式的實現。
• flink-examples：一些Flink的應用實例。
• flink-filesystems：Flink對HDFS、S3、Azure等多種文件系統的支持和實現。
• flink-formats：Flink對Avro、Parquet、CSV、JSON等格式的支持。
• flink-libraries：CEP、Gelly的實現，Scala、Java API和狀態操作的API。
• flink-quickstart：兩個分別使用Scala和Java實現的完整Flink應用實例。對應官網quick start的應用源代碼。
• flink-scala-shell：實現類似于Spark shell、支持交互式的Scala shell。
• flink-shaded-curator：Flink curator的Shade實現。
• tools：支持Shade、CheckStyle、Releasing等項目代碼管理的工具。
