2.2.2　剪力墻、暗梁及連梁

2.2.2.1　剪力墻

(1)剪力墻圖紙示例及說明

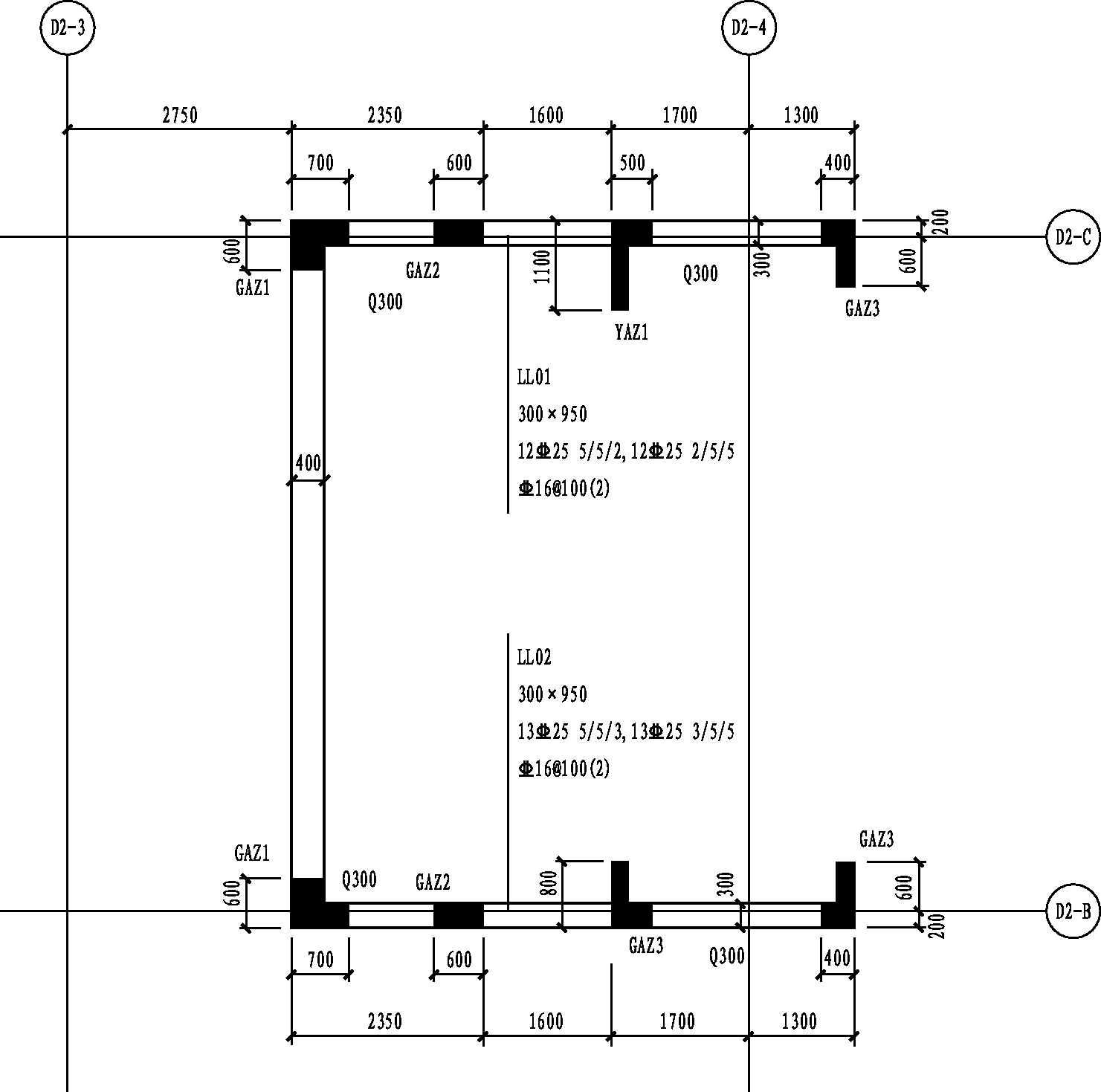

剪力墻在結構圖和建筑圖中均有。以D2棟一層軸線與軸線之間,軸線與軸線之間為例,剪力墻在結構圖中的呈現形式如圖2?2?47所示,在建筑圖中的呈現形式如圖2?2?48所示。

圖2?2?47　結構圖中剪力墻示例

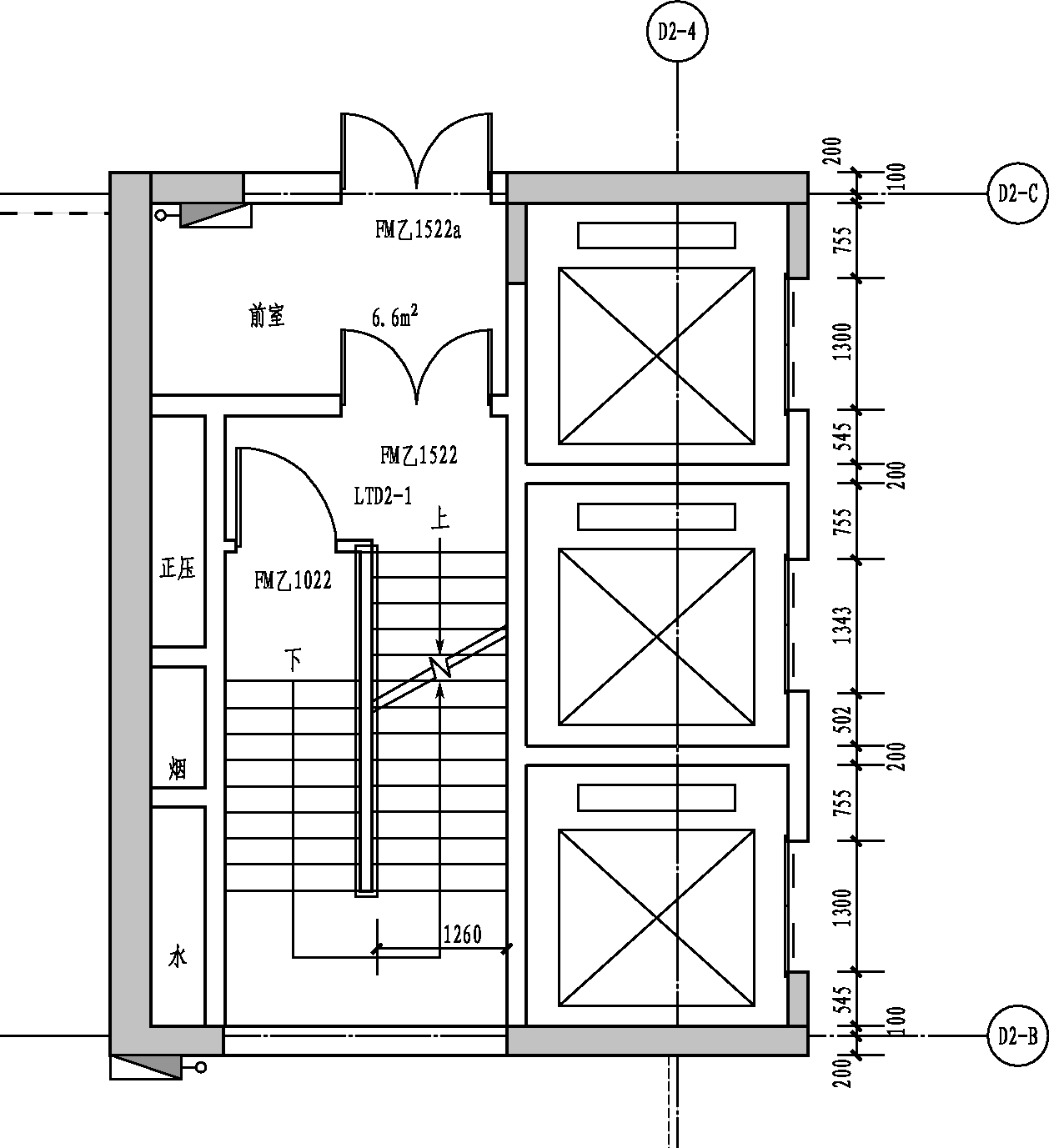

圖2?2?48　建筑圖中剪力墻示例

(2)識別剪力墻操作

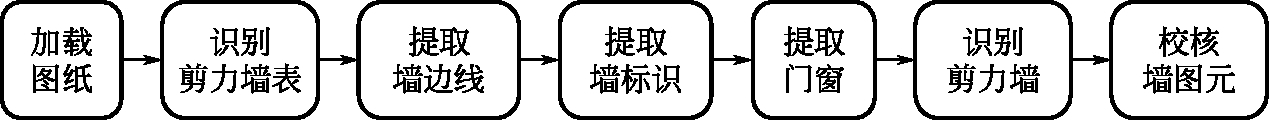

識別剪力墻的操作流程如圖2?2?49所示。

圖2?2?49　識別剪力墻操作流程

第一步:加載圖紙。加載“D2棟一層墻柱布置圖”。

第二步:識別剪力墻表。“墻”→“剪力墻”→點擊【識別剪力墻表】?？蜻x圖紙中剪力墻表(如圖2?2?50所示)后,右鍵確認(識別結果如圖2?2?51所示),修改識別有誤的信息以及未識別的構件。由圖2?2?50可知,剪力墻表中缺失鋼筋型號,導致圖2?2?51的識別結果中有信息缺失,將識別結果中的“TM”改為鋼筋型號即可。

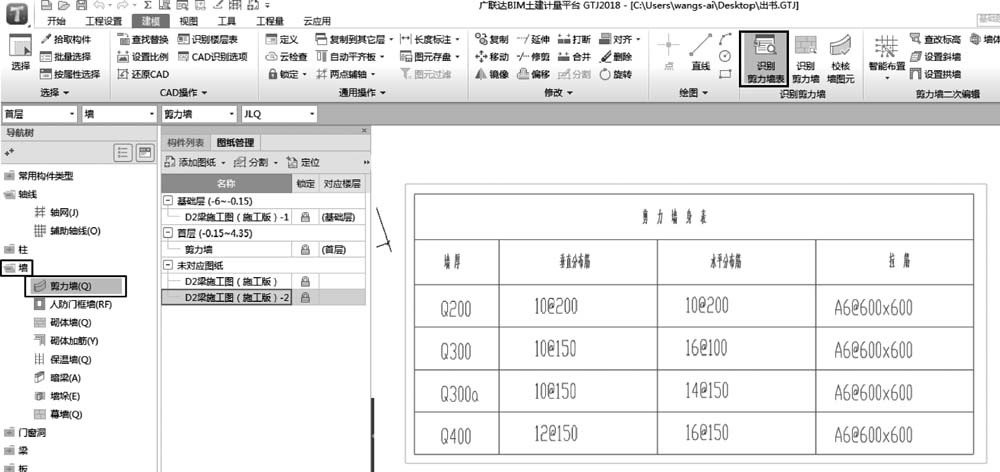

圖2?2?50　識別剪力墻表步驟

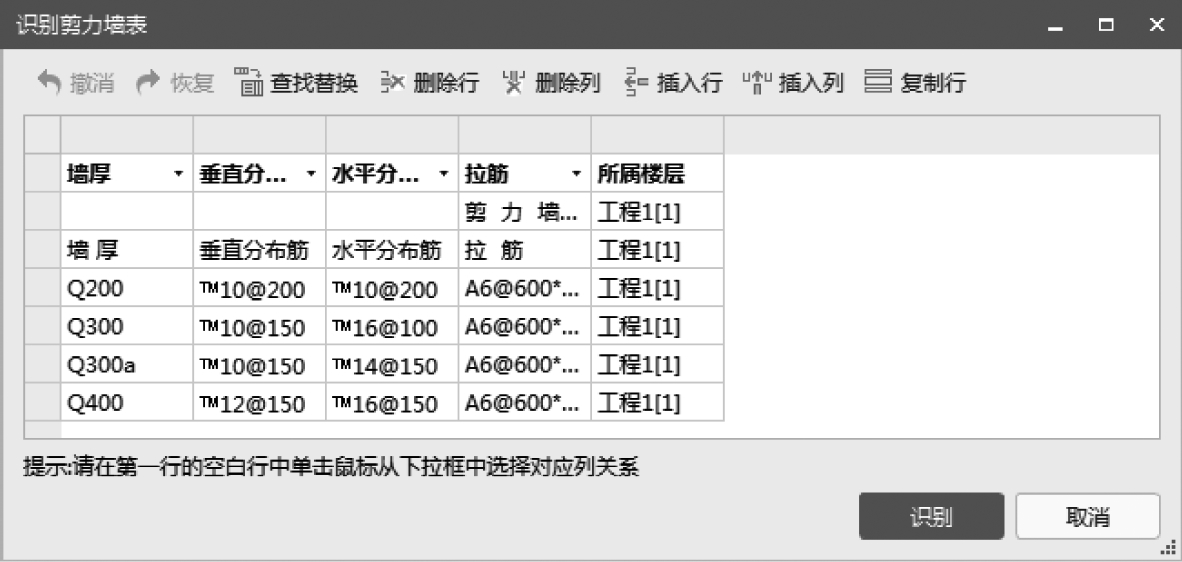

圖2?2?51　剪力墻表識別結果

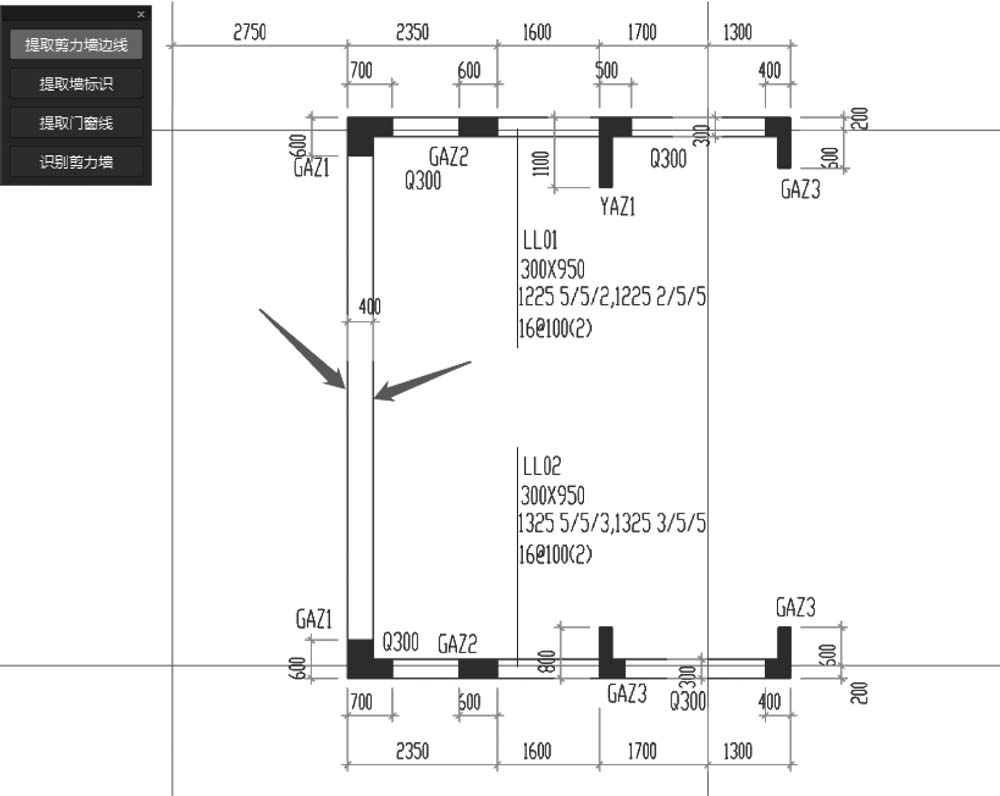

第三步:提取墻邊線。點擊【識別剪力墻】→<提取剪力墻邊線>。選擇剪力墻邊線后右鍵確認即可,如圖2?2?52所示,圖中以左側剪力墻邊線示例。

圖2?2?52　提取剪力墻邊線

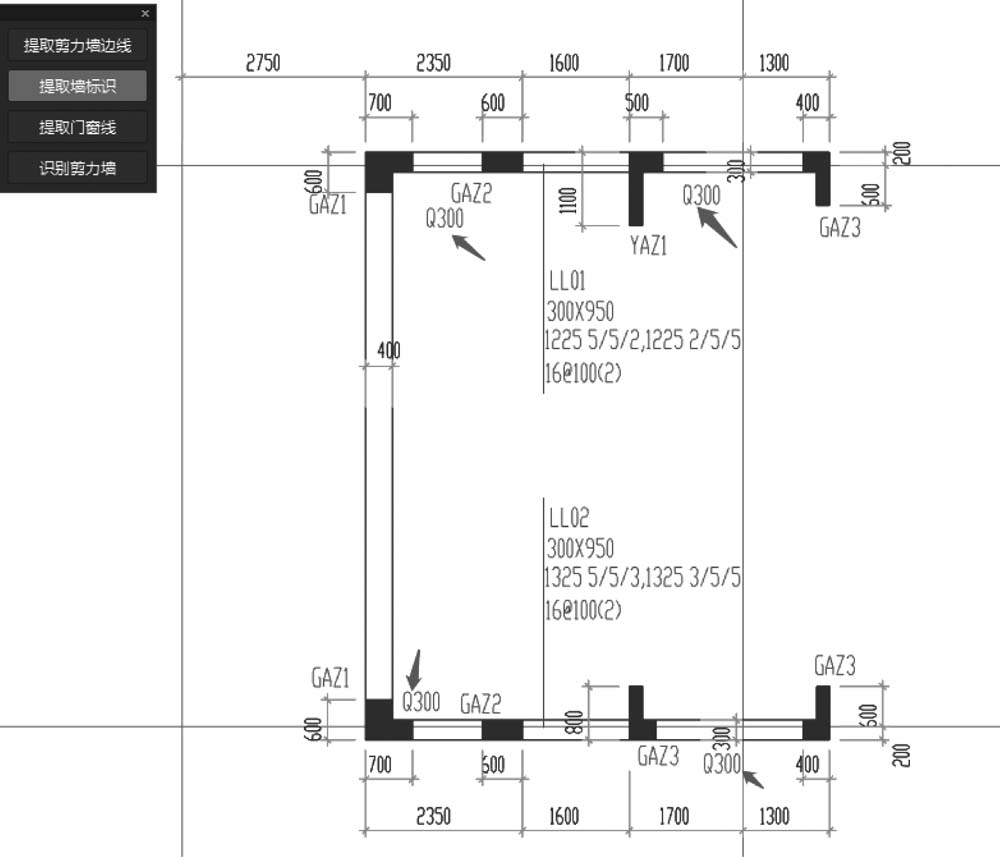

第四步:提取墻標識。點擊<提取墻標識>,選取圖紙中墻標識后右鍵確認即可。提取墻標識后的圖層如圖2?2?53所示。

圖2?2?53　提取墻標識

第五步:提取門窗。識別門窗線,因?yàn)槭纠糠譀](méi)有門窗線,所以此步驟省略。

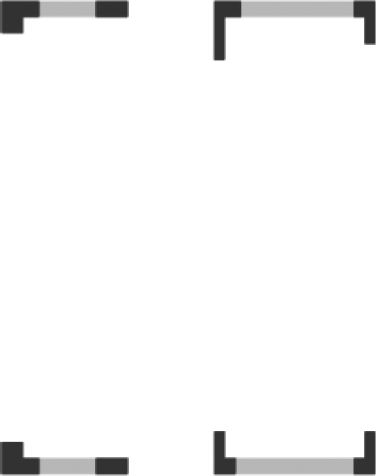

第六步:識別剪力墻。點擊<識別剪力墻>,選擇自動識別,識別結果如圖2?2?54所示。

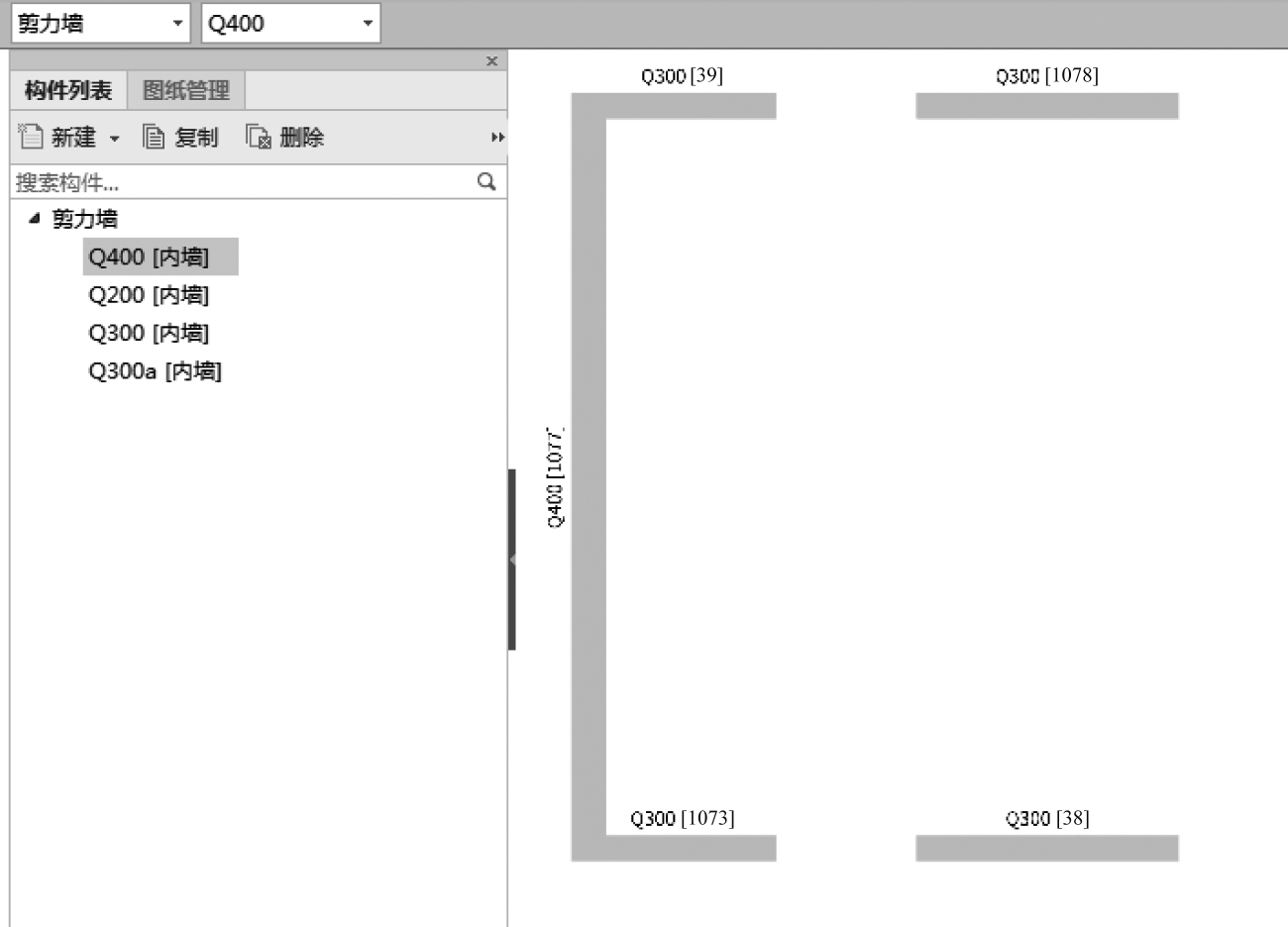

圖2?2?54　自動識別的剪力墻

由圖2?2?47可以看出,左側400mm厚的墻缺失標識標注,因此導致在圖2?2?54中未被識別。此時可以通過直線繪制補充缺失剪力墻。繪制之后的剪力墻如圖2?2?55所示。

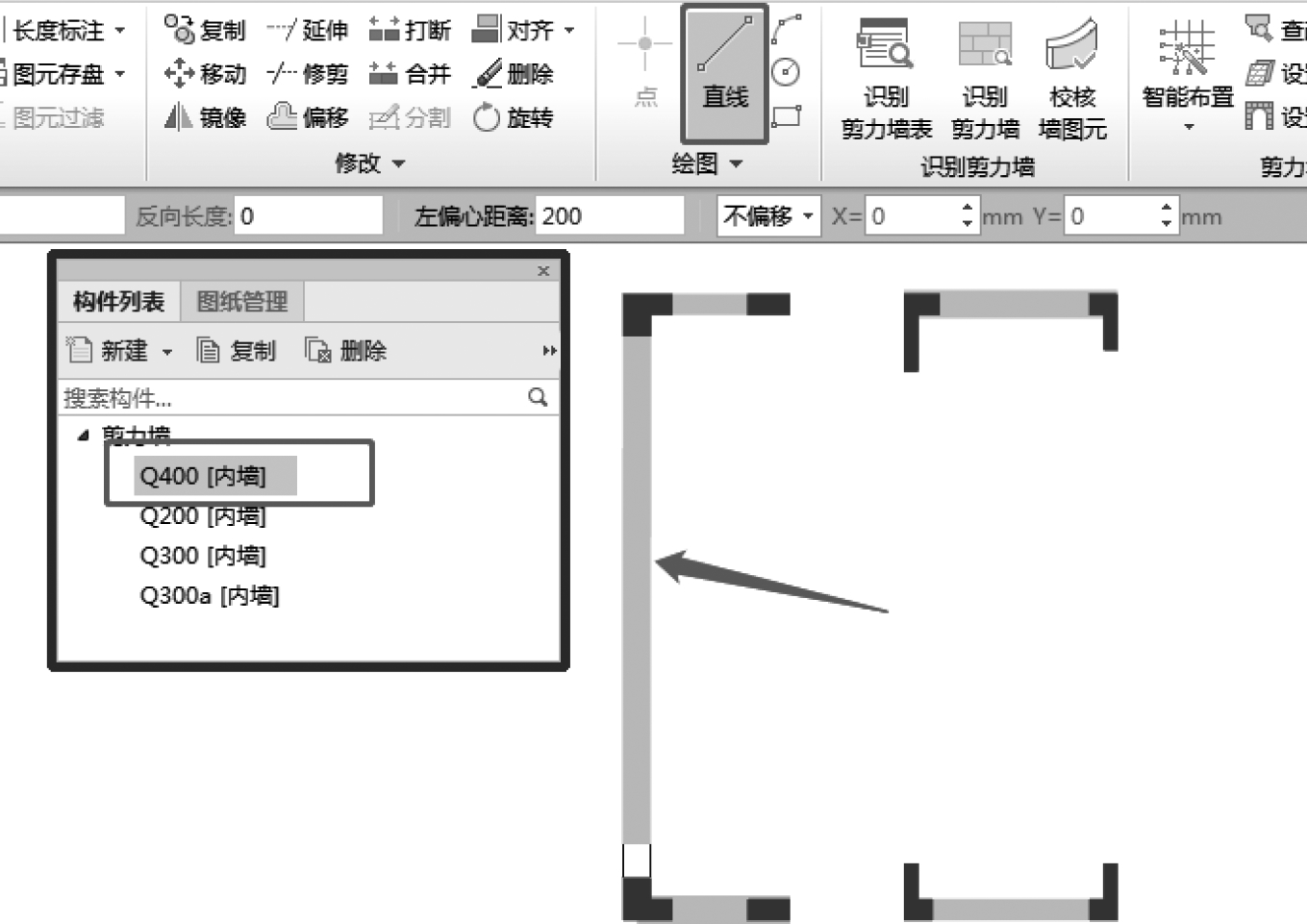

圖2?2?55　直線繪制剪力墻

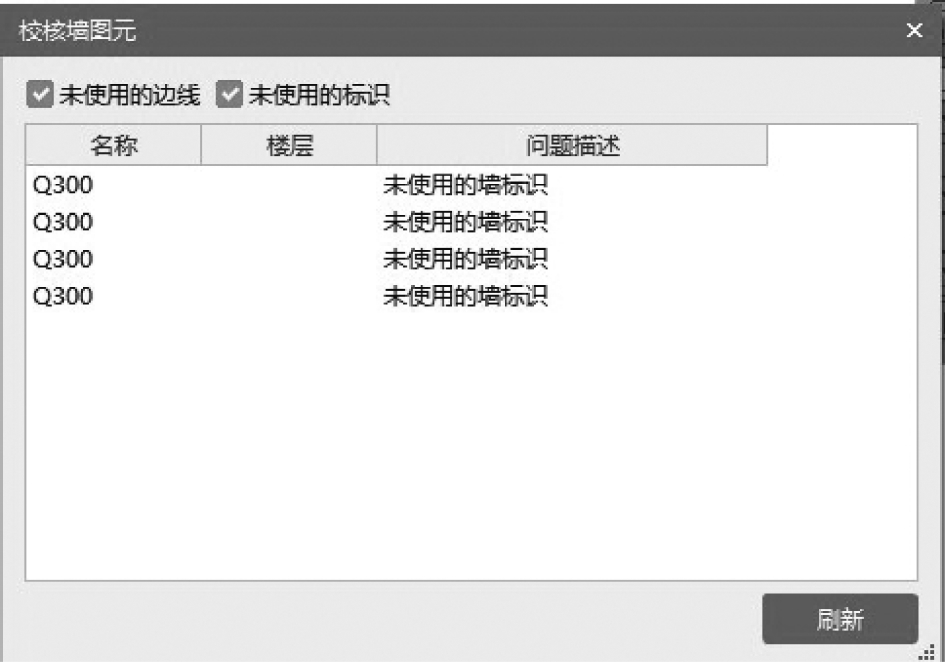

第七步:校核墻圖元。點擊【校核墻圖元】后,雙擊問題項查找問題。校核墻圖元界面如圖2?2?56所示。“未使用的墻邊線”可以采用點選識別的方式補充識別。校核無誤后,忽略提示即可。

圖2?2?56　校核墻圖元界面

(3)剪力墻模型展示

繪制完成后的剪力墻模型如圖2?2?57所示。

圖2?2?57　剪力墻模型

(4)套做法說明

以上海清單規則為例,對剪力墻如何套做法進行詳細說明。具體清單規則為:建設工程工程量清單計價規范計算規則?上海(R1.0.23.0);定額規則為:上海市建筑和裝飾工程預算定額工程量計算規則(2016)(R1.0.23.0)。規則說明如圖2?2?58所示。

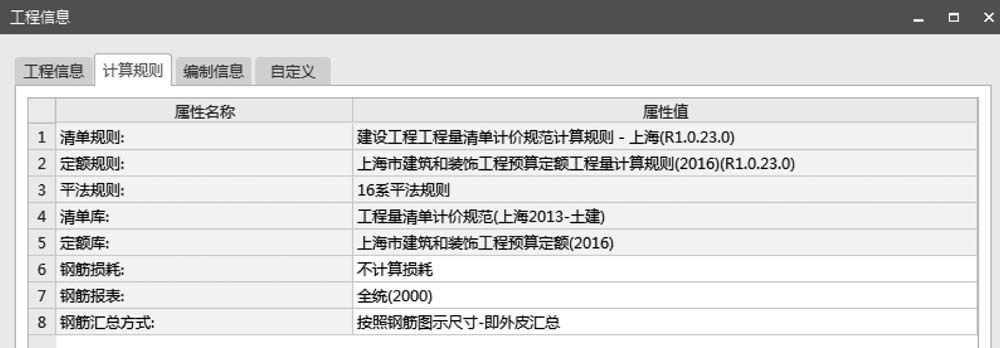

圖2?2?58　剪力墻套做法規則說明

以D2棟一層軸線與軸線之間,軸線與軸線之間為例,講解套做法在軟件中的操作流程。選擇Q400后點擊【定義】按鈕或者雙擊Q400或者F2快捷鍵→彈出定義界面→切換到“構件做法”界面,如圖2?2?59所示。

圖2?2?59　剪力墻套做法操作流程

剪力墻套做法時需要的子目包括剪力墻混凝土、剪力墻模板、剪力墻模板超高。軟件提供了三種套做法的方式:查詢匹配、查詢清單定額、自動套做法。以Q400(墻高4.5m)為例介紹如何以第一種方式給剪力墻套做法,其余兩種方式在第2.2.1節已經講解過,不再詳述。

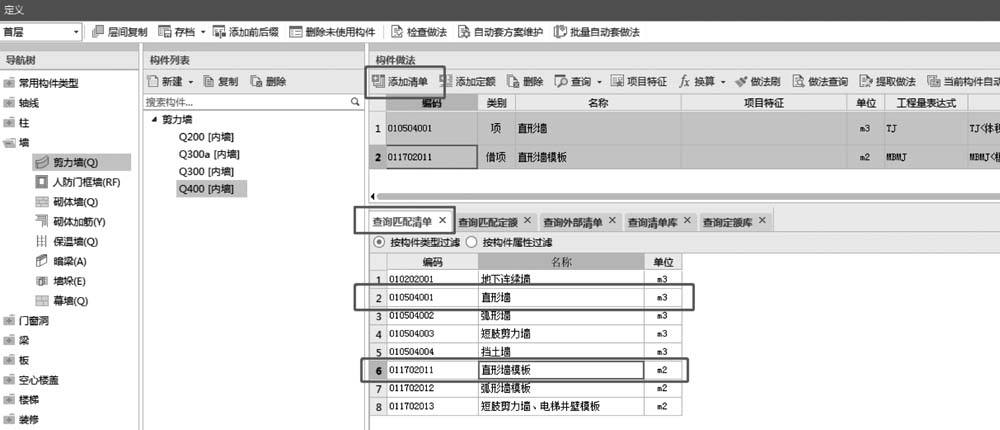

① 點擊<添加清單>→選擇<查詢匹配清單>→雙擊所需清單(直形墻和直形墻模板),如圖2?2?60所示。

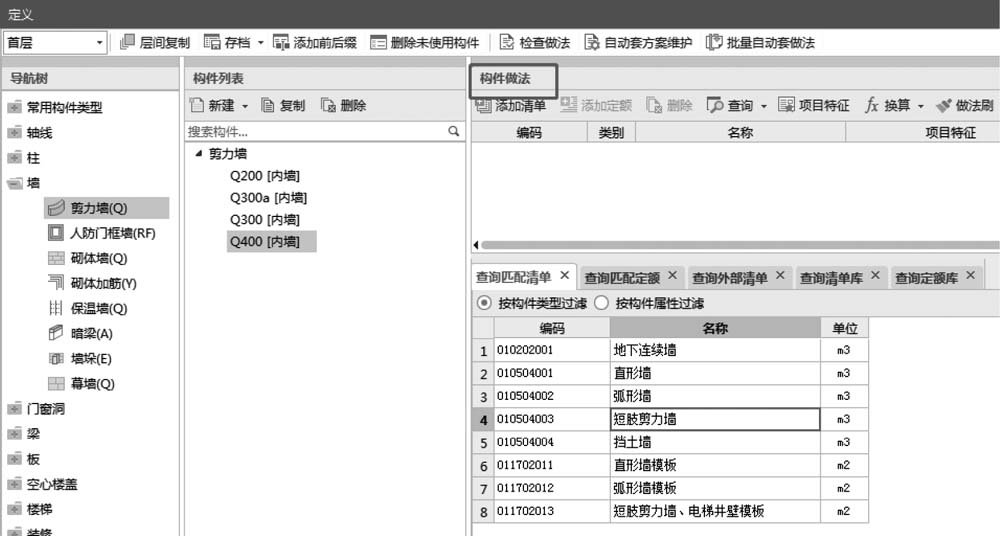

圖2?2?60　剪力墻套做法查詢匹配清單

② 選擇需套定額的清單項→點擊<添加定額>→選擇<查詢匹配定額>。直形墻套用“預拌混凝土(泵送)直形墻、電梯井壁”,直形墻模板套用“復合模板?直形墻、電梯井壁”及“復合模板 墻超3.6m每增3m”,如圖2?2?61所示。

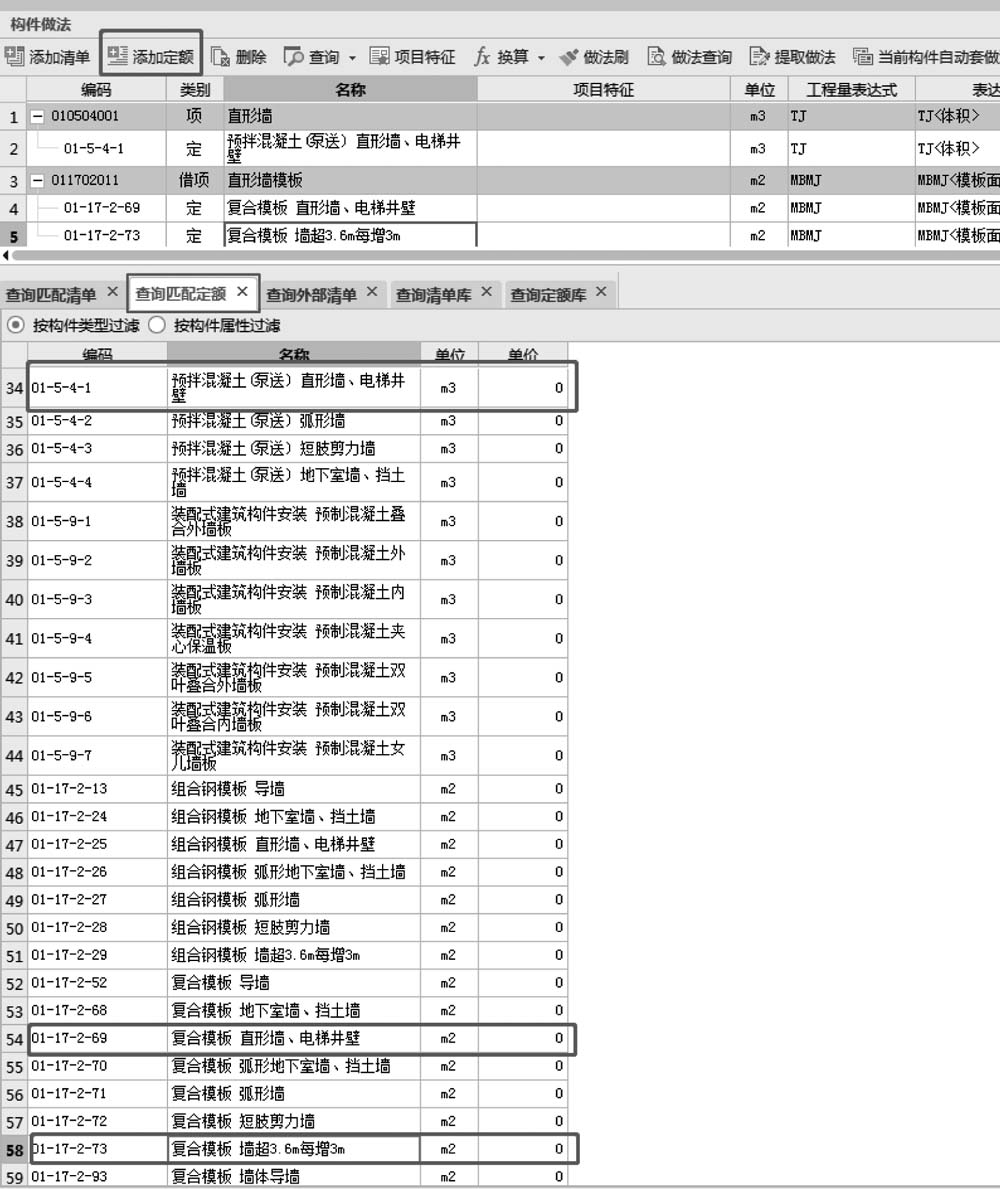

圖2?2?61　剪力墻套做法查詢匹配定額

2.2.2.2　暗梁

(1)暗梁圖紙示例及說明

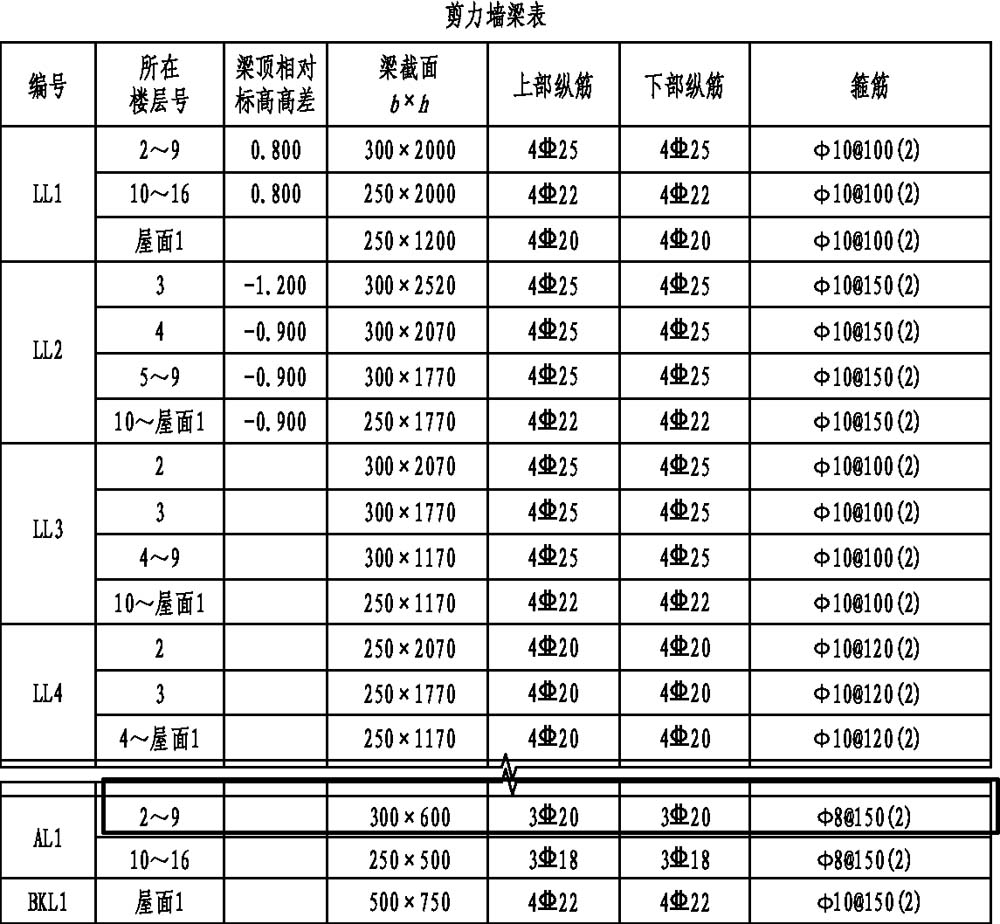

暗梁一般設計在剪力墻內的頂部,未在圖紙中標注的會在結構說明中注明。以16G101系列圖集為例(如圖2?2?62所示)講解暗梁的繪制方法。

圖2?2?62　圖集中剪力墻梁表

(2)繪制暗梁操作

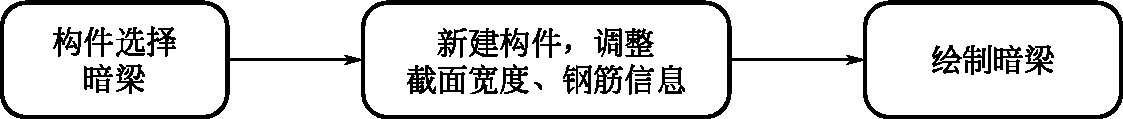

繪制暗梁操作流程如圖2?2?63所示。

圖2?2?63　繪制暗梁操作流程

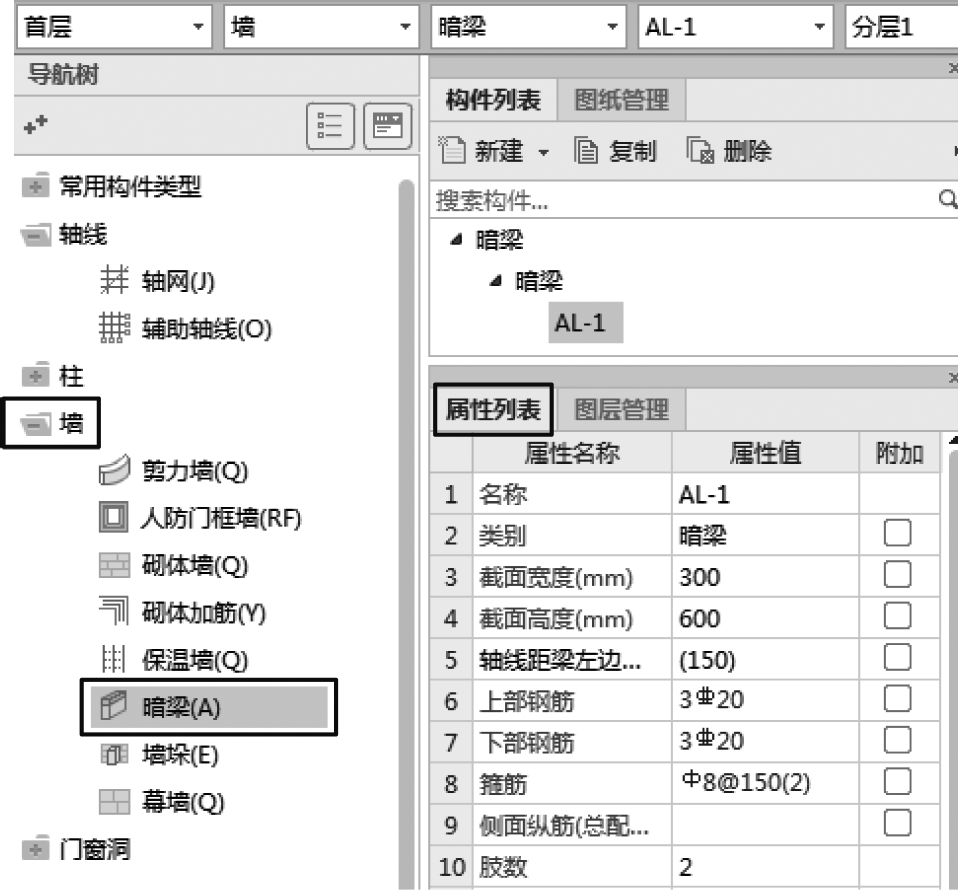

第一步:導航樹下“構件列表”→“墻”→“暗梁”,如圖2?2?64所示。

第二步:新建暗梁構件,之后定義截面高度及鋼筋信息,如圖2?2?64所示。

圖2?2?64　定義暗梁屬性

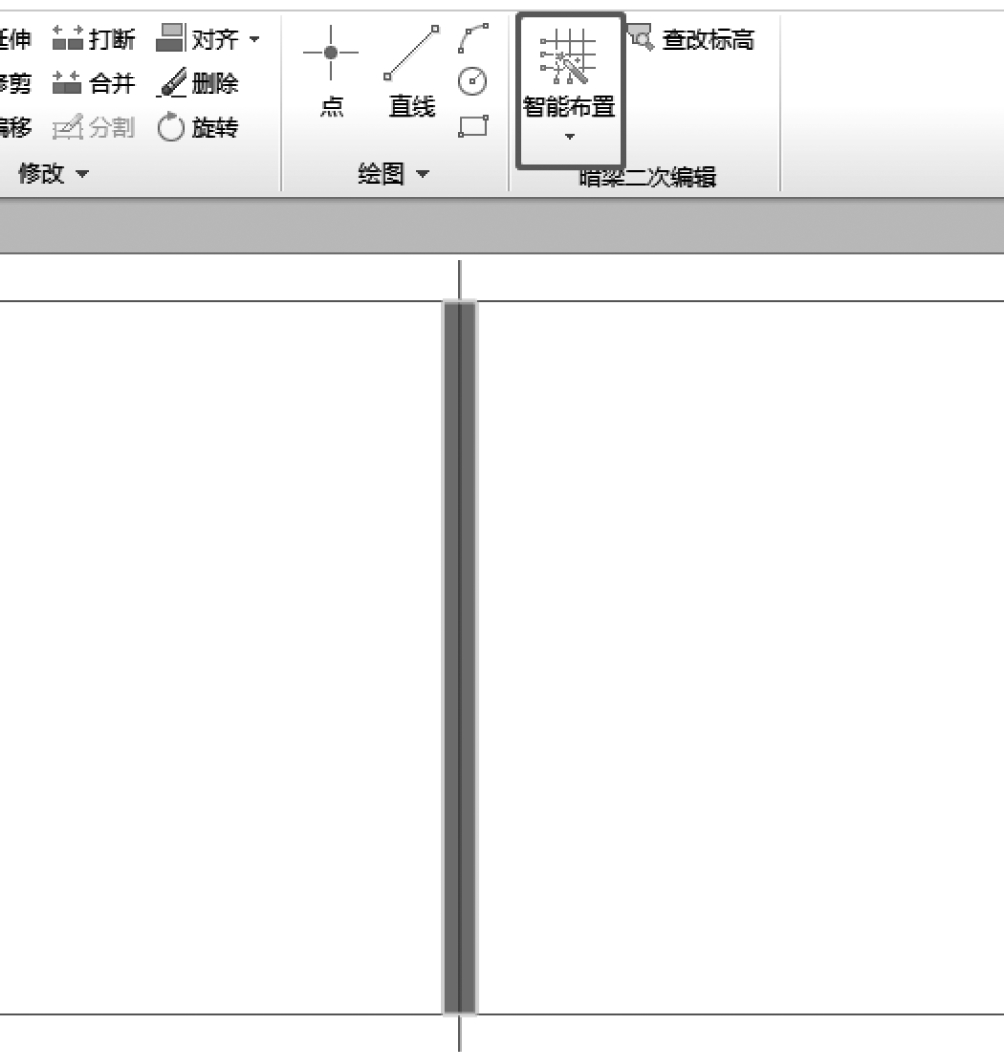

第三步:繪制暗梁。點擊【智能布置】后,左鍵選擇需要布置暗梁的剪力墻,右鍵確認,完成暗梁的繪制,如圖2?2?65所示。

圖2?2?65　在剪力墻上布置暗梁

(3)暗梁模型展示

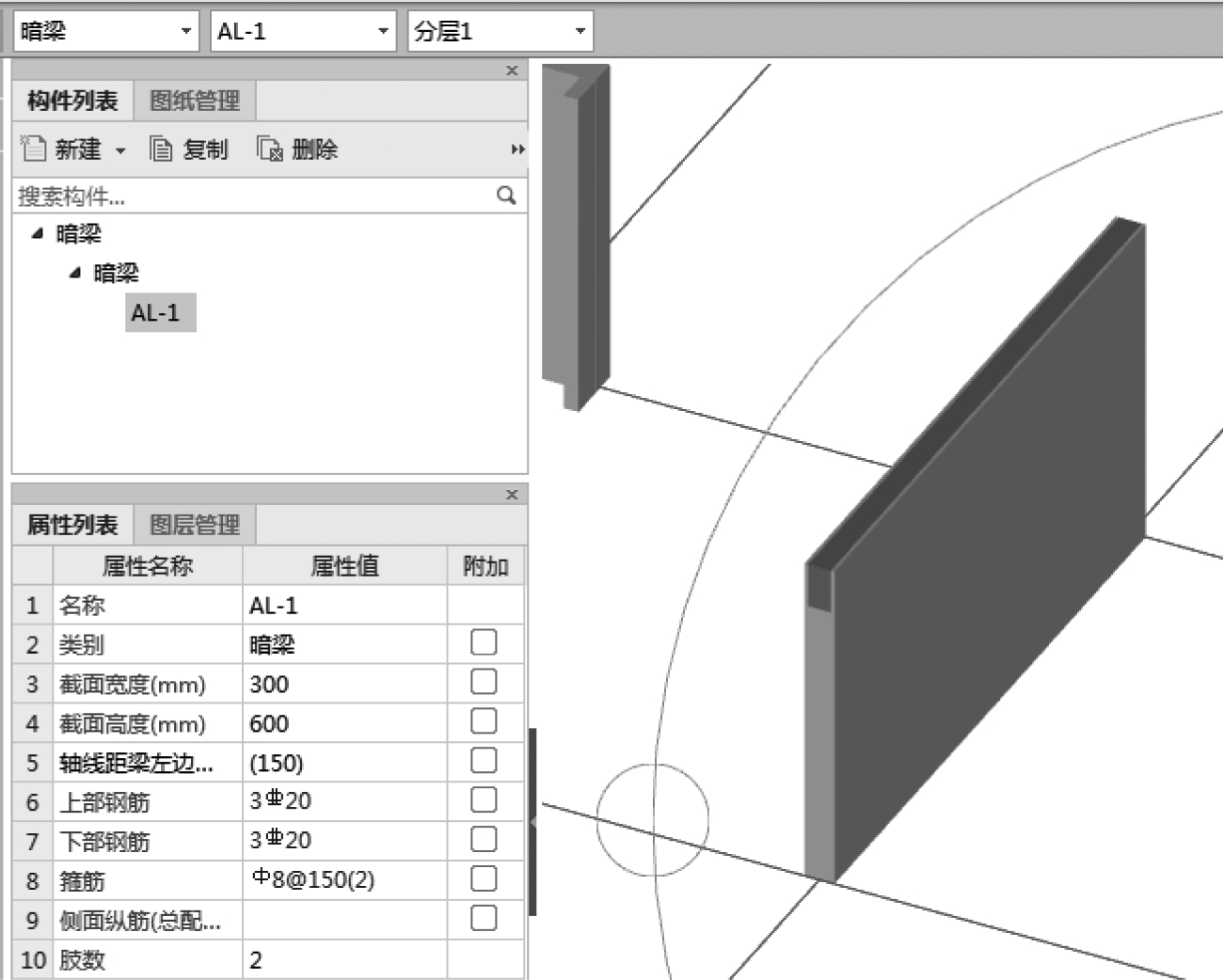

繪制完成后的暗梁模型如圖2?2?66所示。

圖2?2?66　暗梁模型

(4)套做法說明

暗梁套做法參照第2.2.2.1節(4)的剪力墻套做法即可。

2.2.2.3　連梁

(1)連梁圖紙示例及說明

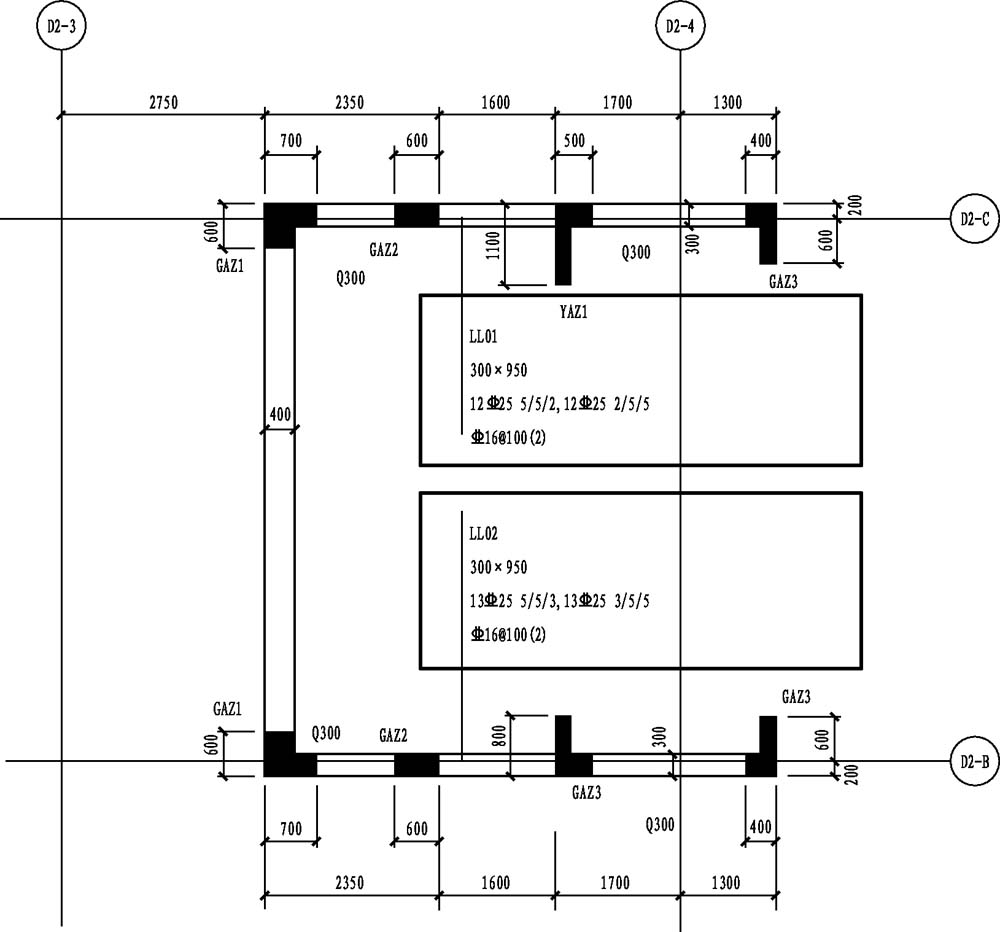

連梁信息通常在圖紙中的配筋表、集中標注或者節點詳圖中讀取。D2棟辦公樓的連梁信息由集中標注讀取。以本工程軸線與軸線之間,軸線與軸線之間為例,連梁信息如圖2?2?67所示。

圖2?2?67　結構圖D2棟一層墻柱布置圖中連梁示例

(2)設置連梁信息操作

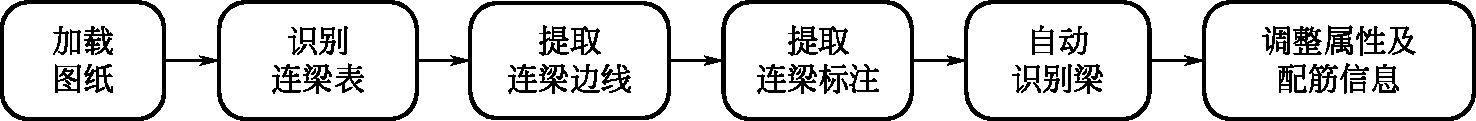

設置連梁信息的操作流程如圖2?2?68所示。

圖2?2?68　設置連梁信息操作流程

第一步:加載圖紙。

第二步:識別連梁表?！傲骸薄斑B梁”→點擊【識別連梁表】。由于示例圖紙中無連梁表,因此跳過此步驟。

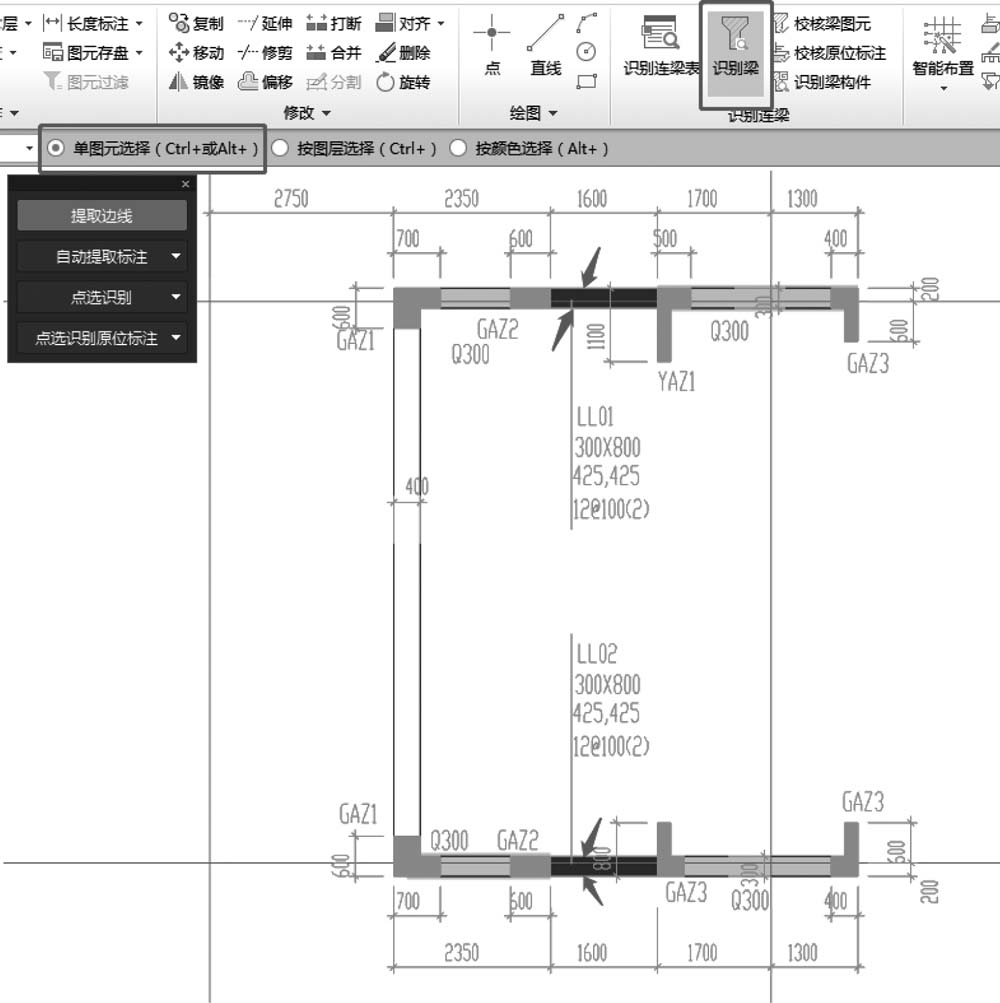

第三步:提取連梁邊線?！傲骸薄斑B梁”→點擊【識別梁】→<提取邊線>。之后勾選單圖元選擇,左鍵依次點擊LL01和LL02的邊線,右鍵確認完成連梁邊線的提取,如圖2?2?69所示。

圖2?2?69　提取連梁邊線

第四步:提取連梁標注。點擊<自動提取標注>,之后勾選“按圖層選擇”,并拉框選擇LL01及LL02的集中標注,右鍵確認后完成連梁標注的提取,如圖2?2?70所示。

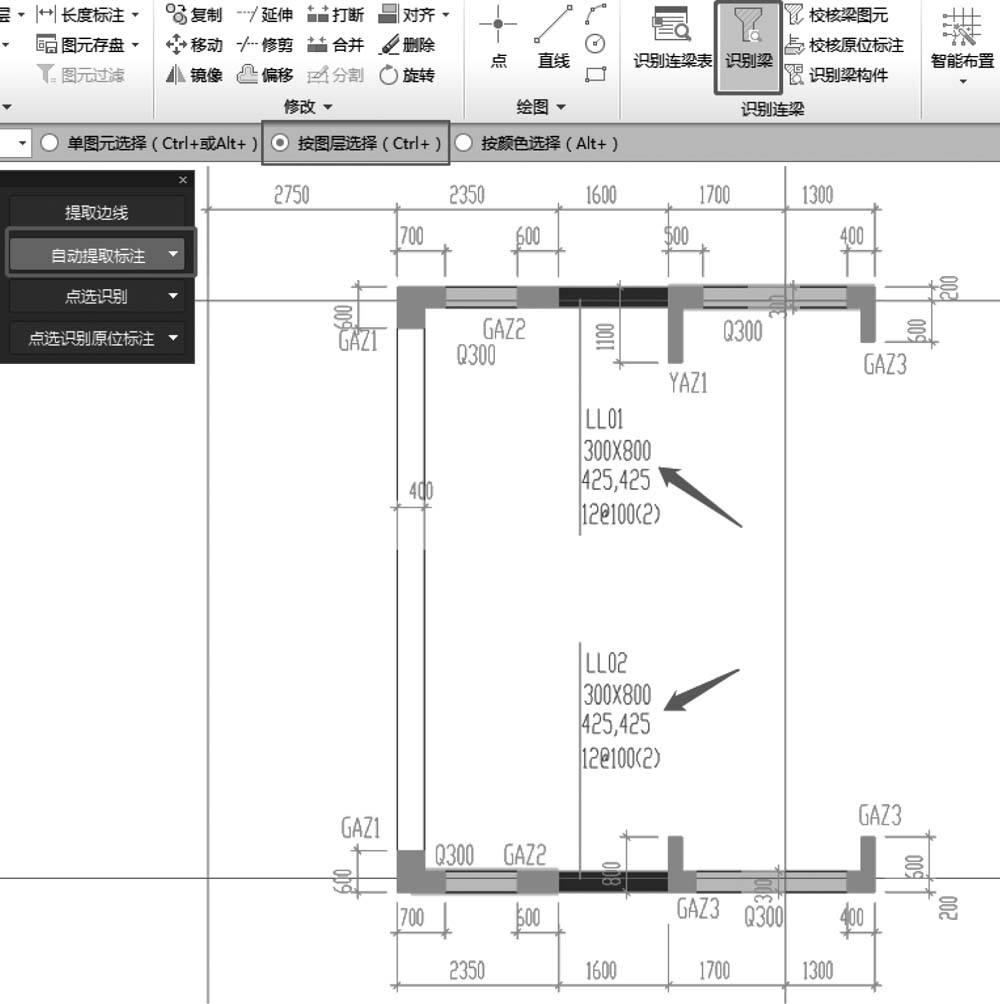

圖2?2?70　自動提取連梁標注

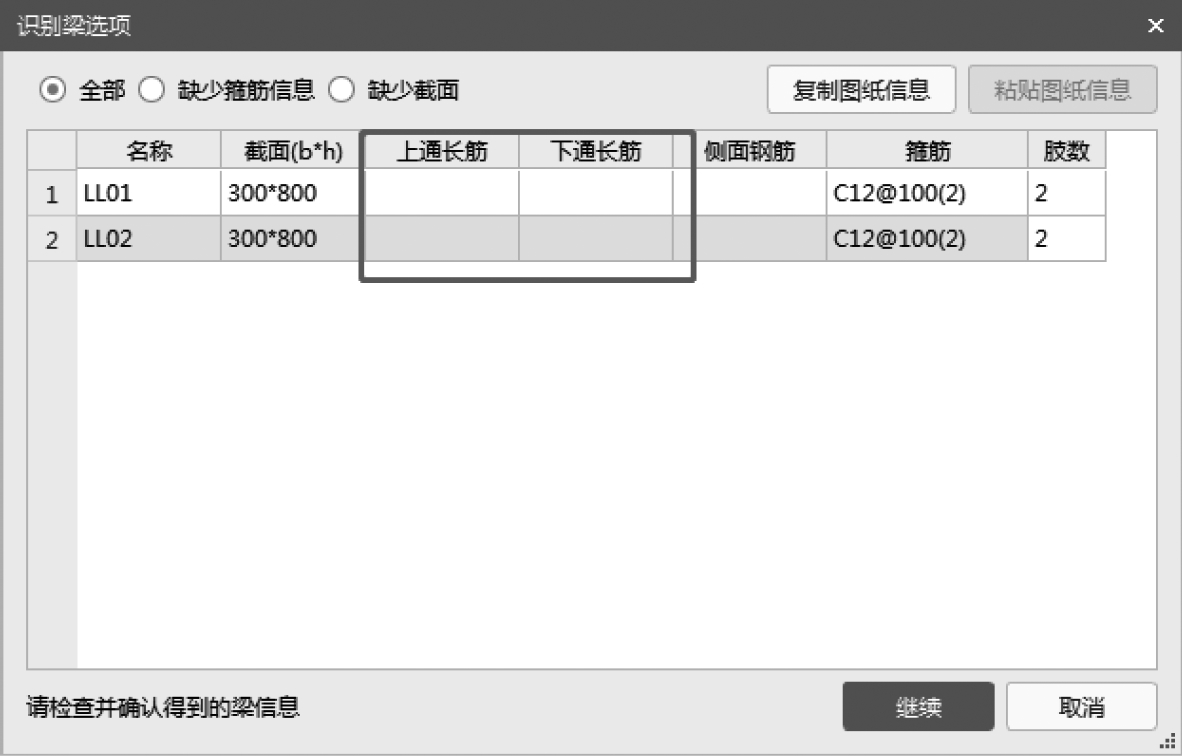

第五步:自動識別梁。點擊<點選識別>下拉框,選擇<自動提取標注>,識別結果如圖2?2?71所示。

圖2?2?71　自動識別連梁結果

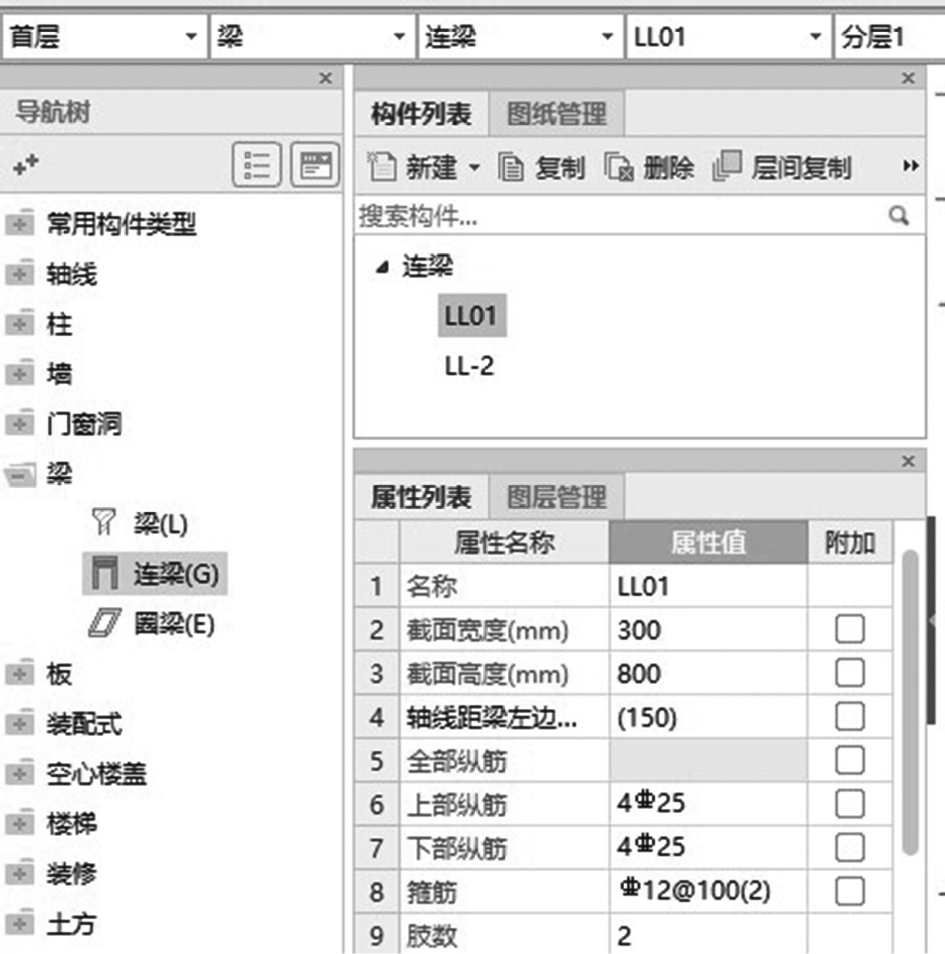

第六步:調整屬性及配筋信息。如圖2?2?71所示,上下部通長筋未識別,因此需要手動添加鋼筋信息,補充鋼筋信息后的連梁屬性如圖2?2?72所示。

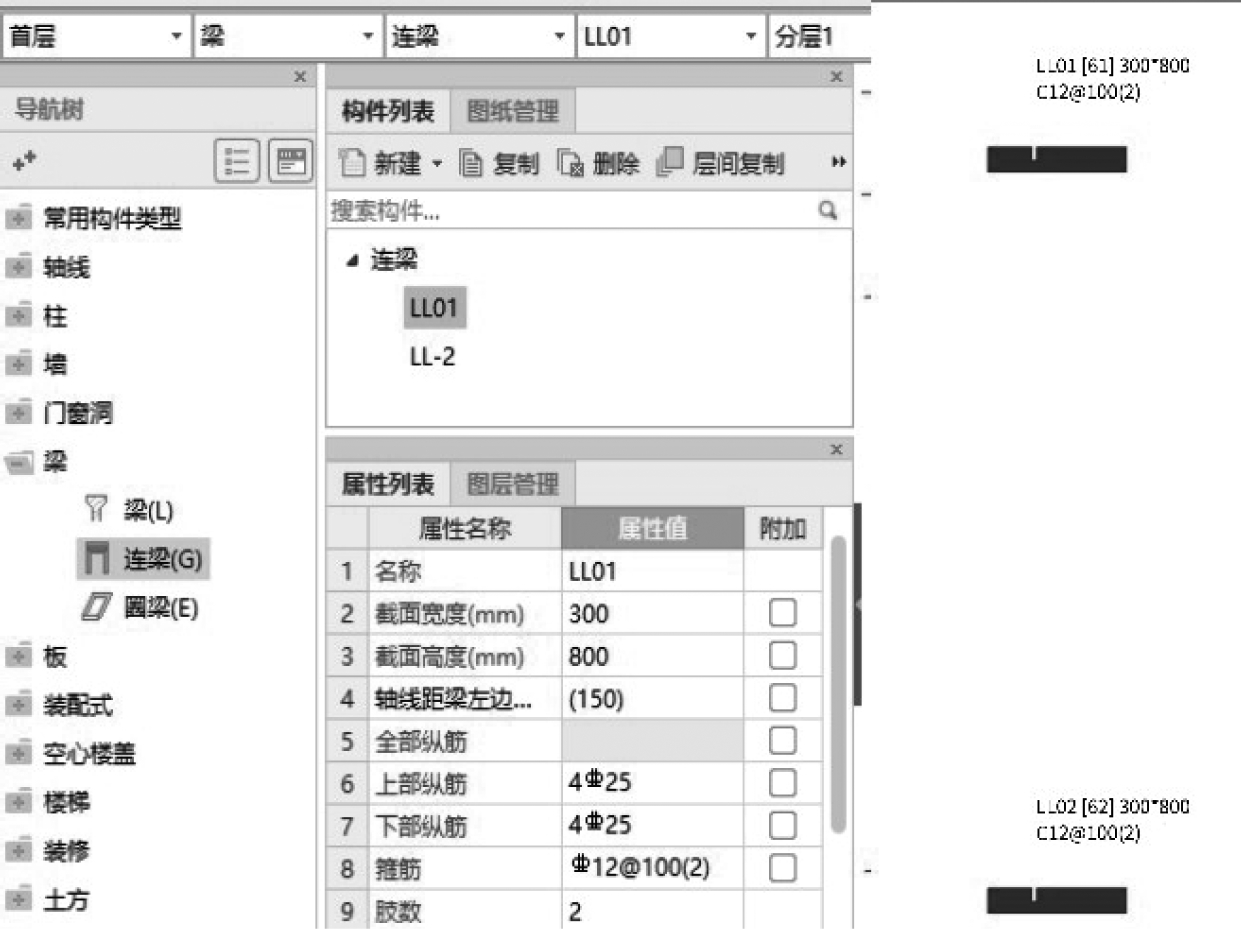

圖2?2?72　連梁屬性

(3)連梁模型展示

繪制完成后的連梁模型如圖2?2?73所示。

圖2?2?73　連梁模型

(4)套做法說明

連梁套做法參照第2.2.2.1節(4)的剪力墻套做法即可。
