2.2　主體結構

2.2.1　柱

構件和圖元:構件為屬性信息,圖元?jiǎng)t是根據屬性信息和平面位置在繪圖區布置后的顯示。一個構件可布置多個圖元。

圖層:軟件中對信息進行提取后,會將不同的圖層以顏色進行區分。對柱構件而言,邊線圖層為黃色,標注圖層為綠色,鋼筋線圖層為紅色。

軟件中柱的建模分為兩步:識別柱構件、識別柱圖元。CAD識別分為三步:提取(圖層)、識別(生成構件)、校核(自動觸發、手動觸發)。

2.2.1.1　柱構件——柱大樣

(1)柱大樣圖紙示例及說明

柱大樣的具體信息(尺寸、鋼筋、標高等)在結施22?002:D2棟一層墻柱布置圖中讀取,柱大樣表示形式有:柱大樣表、原位柱大樣、柱表。本工程中柱大樣的表示方式為:柱大樣表+原位柱大樣,如圖2?2?1所示。

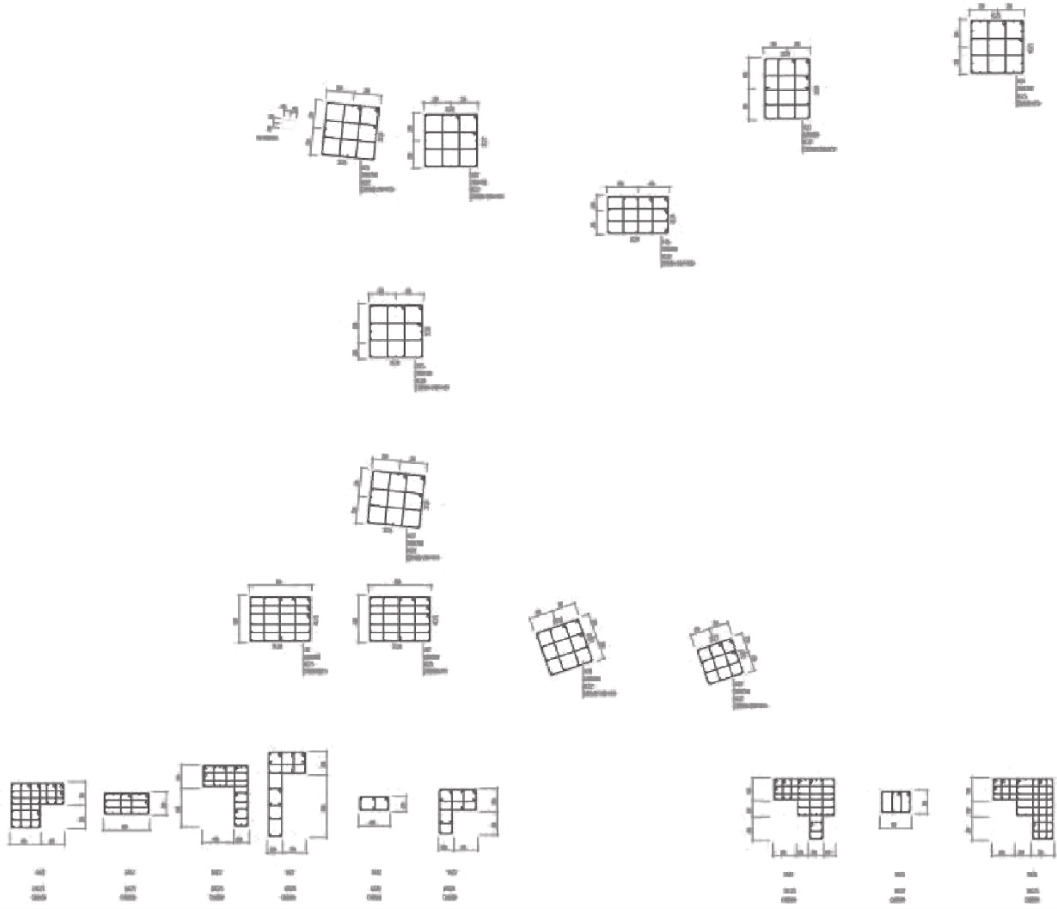

圖2?2?1　柱大樣

(2)柱大樣設置操作

柱大樣設置操作流程如圖2?2?2所示。

圖2?2?2　柱大樣設置操作流程

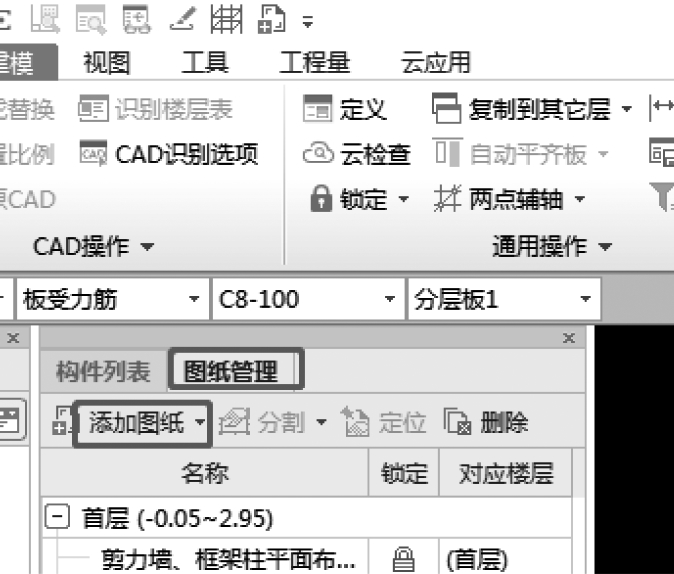

第一步:添加圖紙,在【圖紙管理】界面點擊【添加圖紙】,將柱部分的圖紙?zhí)砑拥杰浖?如圖2?2?3所示。

圖2?2?3　添加圖紙操作

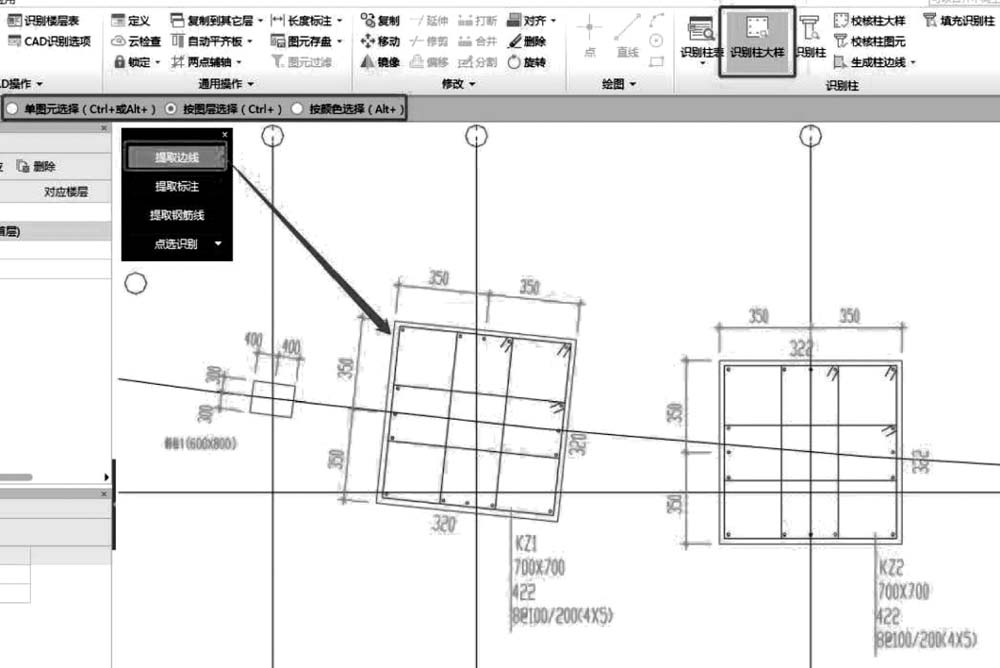

第二步:提取邊線,導航樹下“構件列表”“柱”→點擊【建模】頁簽→點擊【識別柱大樣】→點擊<提取邊線>→點選選擇方式(單圖元選擇、按圖層選擇、按顏色選擇)→繪圖區左鍵選擇邊線,右鍵確認,如圖2?2?4所示。

圖2?2?4　提取邊線操作

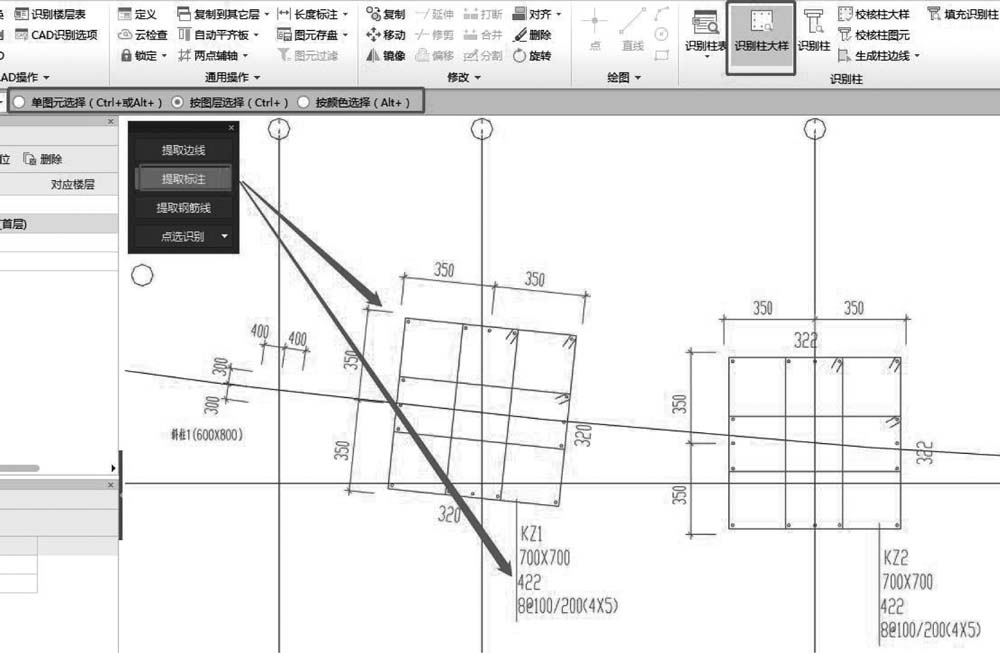

第三步:提取標注,點擊<提取標注>→點選選擇方式(單圖元選擇、按圖層選擇、按顏色選擇)→繪圖區左鍵選擇標注,右鍵確認,如圖2?2?5所示。

圖2?2?5　提取標注操作

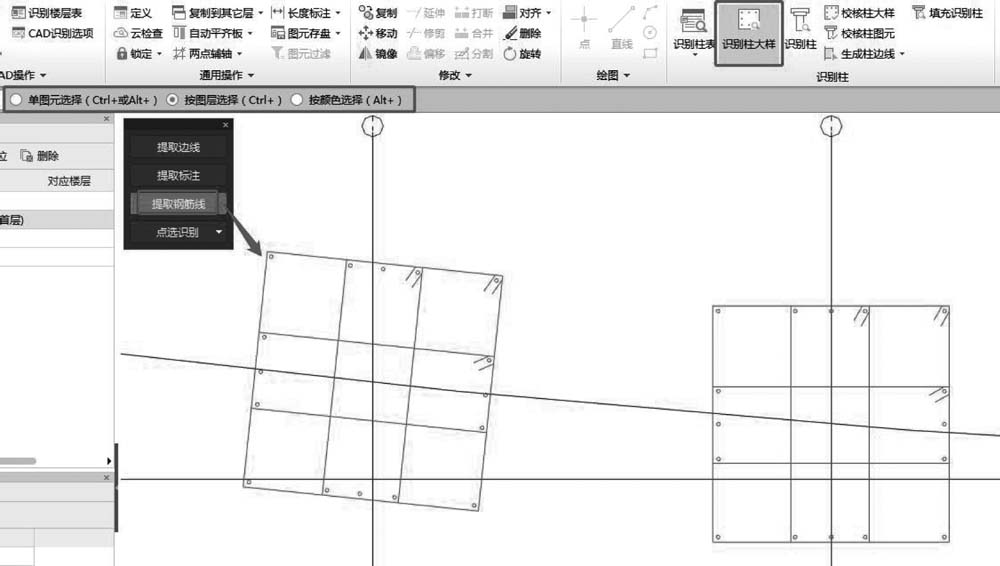

第四步:提取鋼筋線,點擊<提取鋼筋線>→點選選擇方式(單圖元選擇、按圖層選擇、按顏色選擇)→繪圖區左鍵選擇鋼筋線,右鍵確認,如圖2?2?6所示。

圖2?2?6　提取鋼筋線操作

第五步:查看已提取圖層,【圖層管理】界面→勾選<已提取的CAD圖層>→關閉<CAD原始圖層>,即可查看已提取的柱圖層信息,如圖2?2?7所示;若想單獨查看某一圖層(如柱邊線圖層),點擊<已提取的CAD圖層>左邊的三角→點擊“柱邊線”左邊的燈泡為亮顯,即可查看柱邊線圖層,如圖2?2?8所示。

圖2?2?7　查看已提取的柱圖層操作

圖2?2?8　查看柱邊線圖層操作及顯示結果

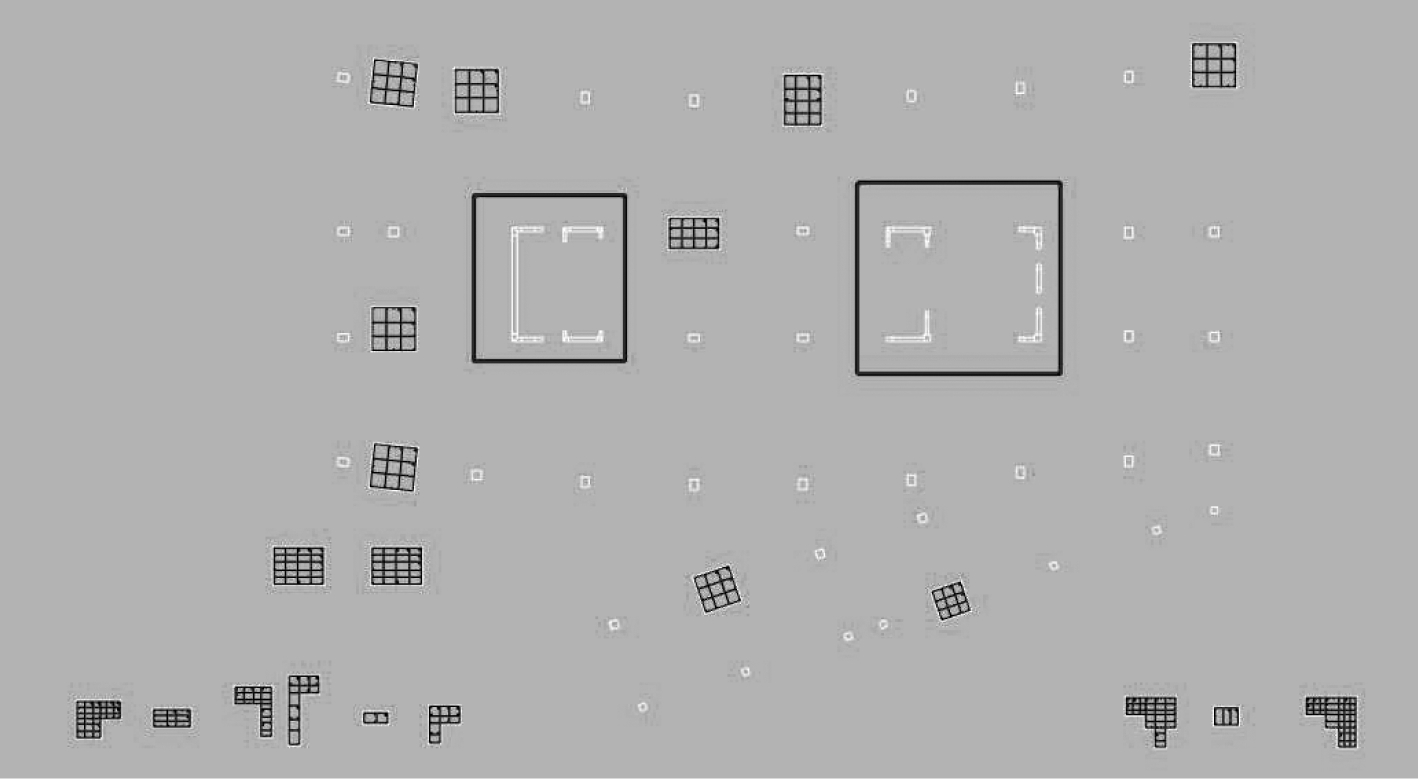

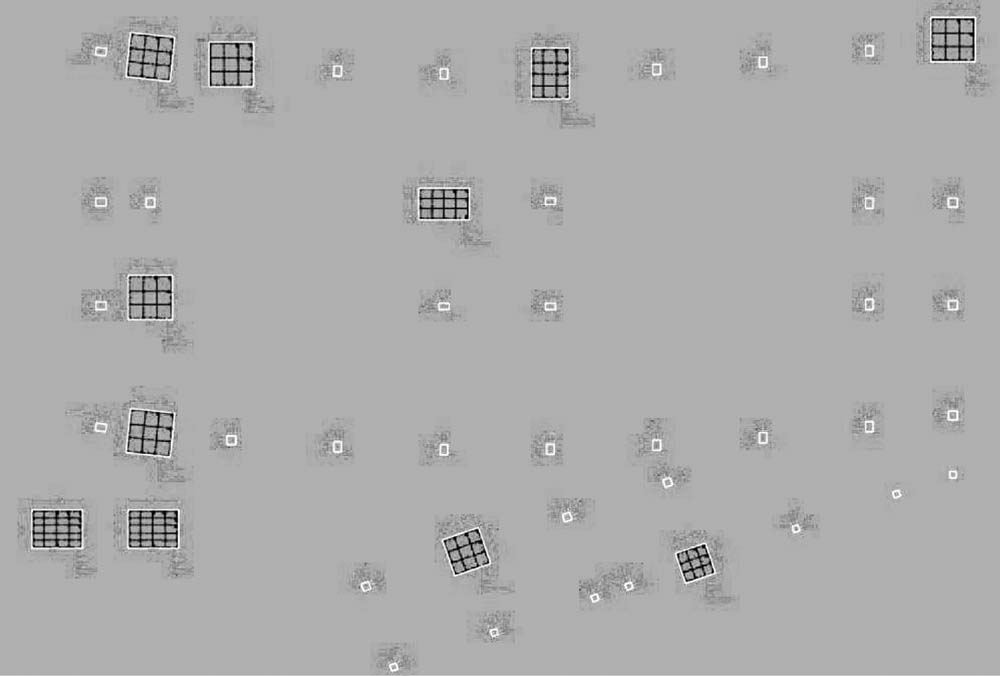

第六步:還原多提取圖層,【建模】頁簽→點擊【還原CAD】→點選選擇方式(單圖元選擇、按圖層選擇、按顏色選擇)→在繪圖區左鍵選擇多余圖層,右鍵確認還原。圖紙中還原多余圖層操作如圖2?2?9所示,還原后柱大樣提取圖層最終如圖2?2?10所示。

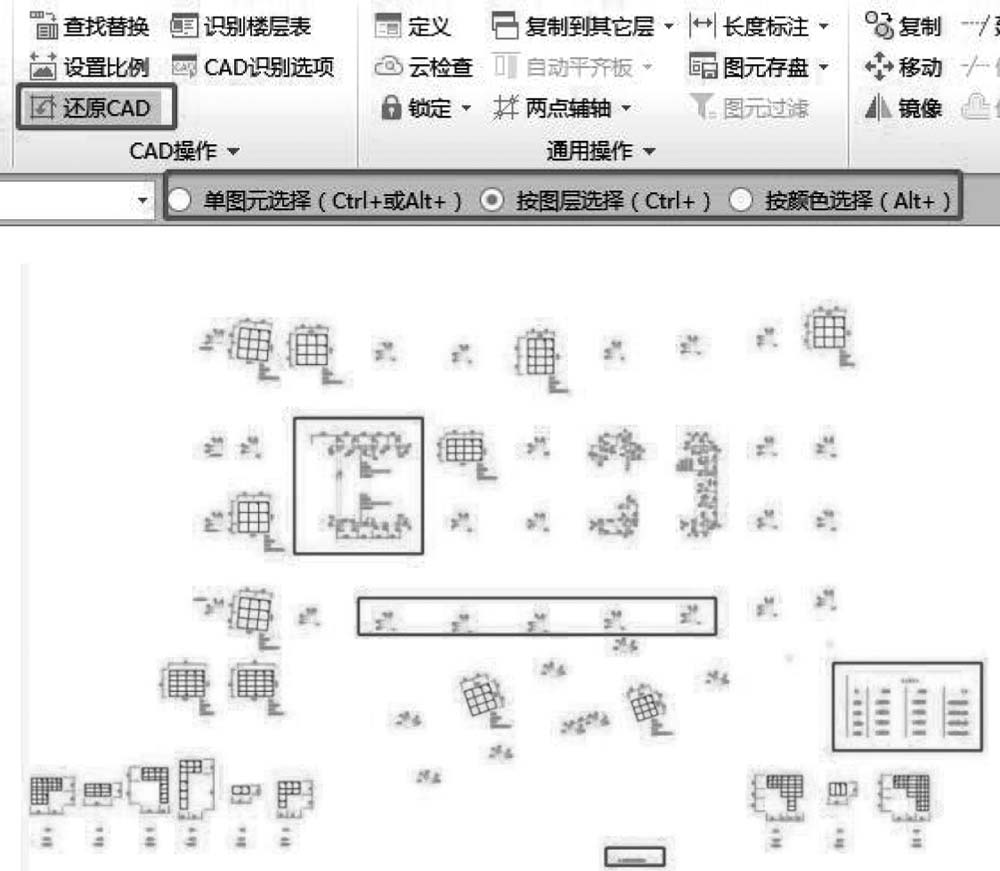

圖2?2?9　還原CAD操作

圖2?2?10　還原CAD后圖層顯示

第七步:提取漏提取圖層,查看已提取圖層信息時,若發現有漏提取的圖層信息,可以重新返回第二步進行提取。

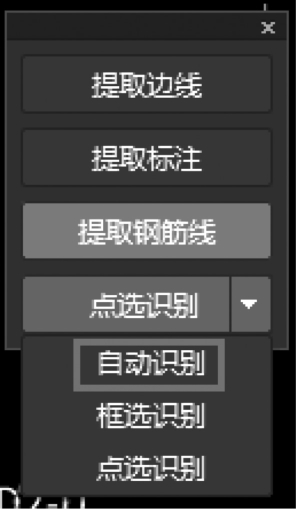

第八步:識別,點擊<自動識別>→軟件識別完成后顯示“識別完畢,共識別到××個柱構件”,自動識別操作界面如圖2?2?11所示。

圖2?2?11　自動識別操作界面

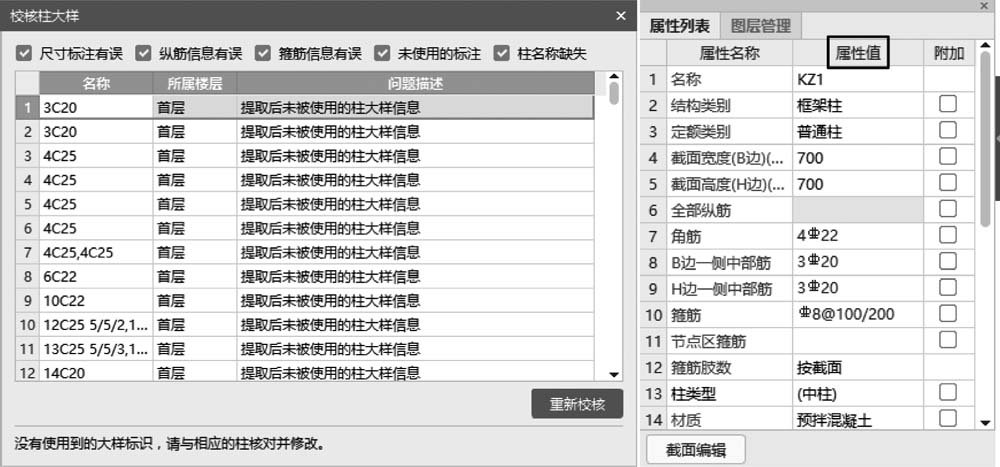

第九步:校核修改(圖2?2?12),若為自動識別,自動彈出柱大樣校核報告,雙擊報告中的具體問題,繪圖區可定位到具體問題→重新點選識別/屬性中修改。

圖2?2?12　柱大樣校核修改操作

(3)柱大樣構件展示

導航樹下“構件列表”→單擊某柱名稱(如KZ1)→“屬性列表”中查看具體信息→點擊“截面編輯”→查看具體截面信息,如圖2?2?13所示。

圖2?2?13　柱大樣構件展示

2.2.1.2　柱構件——柱表

(1)柱表圖紙示例及說明

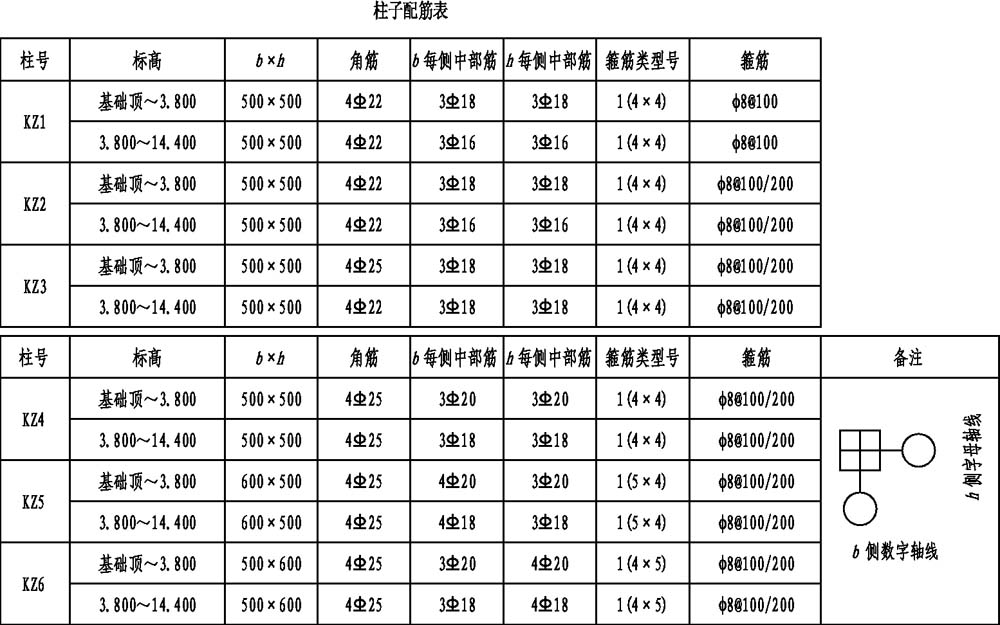

有些圖紙無原位柱大樣或柱大樣表,只有柱表,如圖2?2?14所示。

本書配套圖紙中無柱表圖紙,以其他圖紙為例說明識別柱表的軟件操作。

圖2?2?14　柱表圖紙說明

(2)識別柱表操作

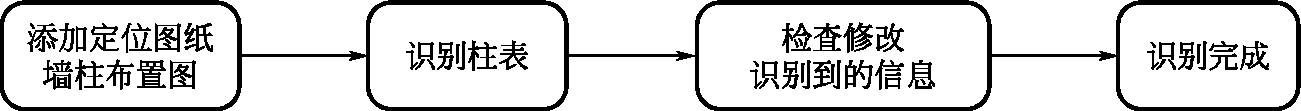

識別柱表操作流程如圖2?2?15所示。

圖2?2?15　識別柱表操作流程

點擊【識別柱表】→繪圖區框選柱表→對彈出的提示框進行檢查,確認沒問題后點擊識別,顯示“構件識別完成,共有××個構件被識別”,相應的構件列表中生成構件信息,識別柱表完成,如圖2?2?16所示。

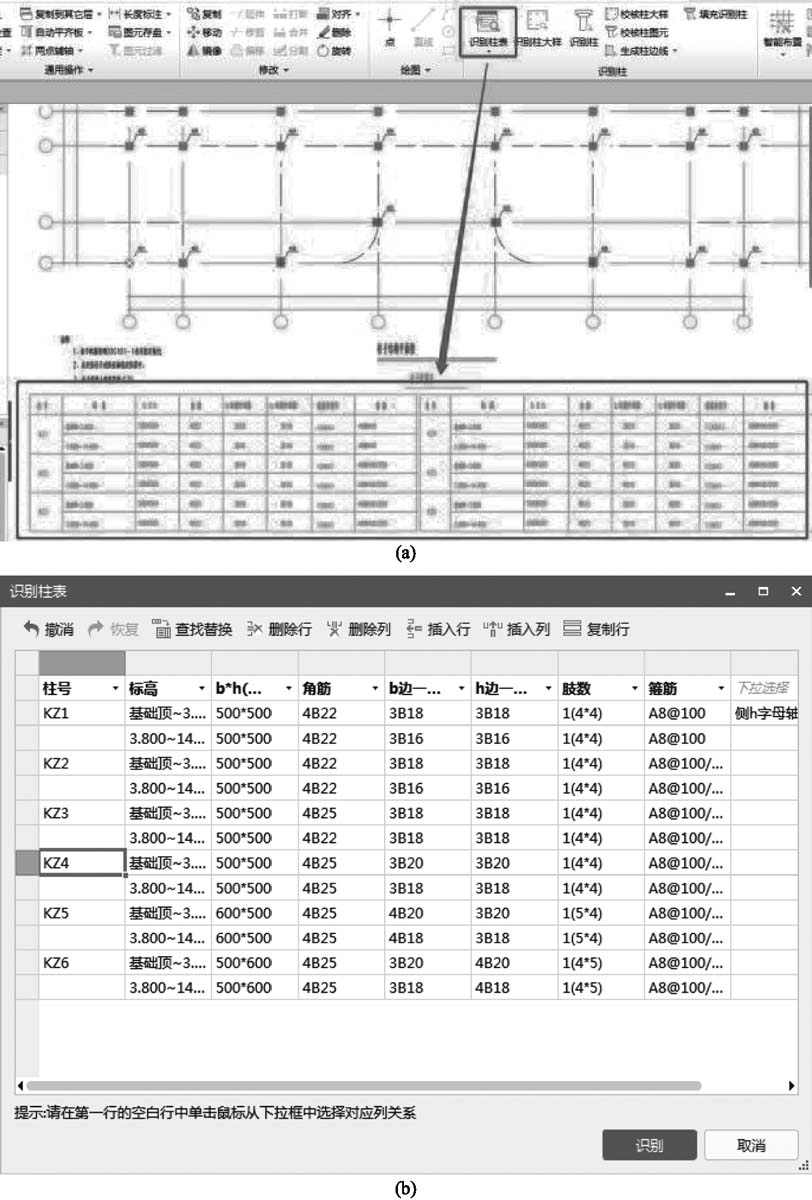

圖2?2?16　識別柱表

2.2.1.3　柱圖元——框架柱

(1)框架柱圖紙示例及說明

柱的圖紙信息(名稱、尺寸和布置位置)在結施22?002:D2棟一層墻柱布置圖中讀取。

(2)識別柱操作

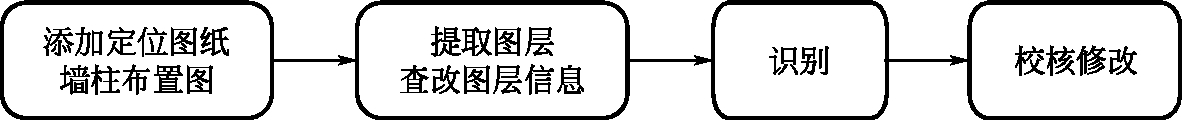

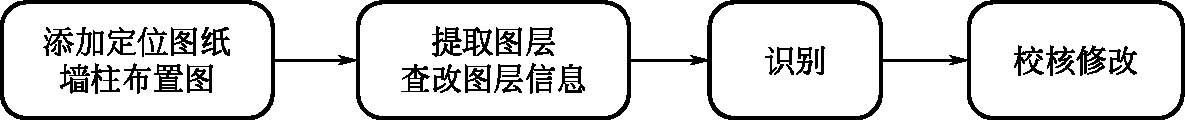

識別柱操作流程如圖2?2?17所示。

第一步:添加圖紙,同柱大樣操作。

圖2?2?17　識別柱操作流程

第二步:提取邊線,【建模】頁簽下點擊【識別柱】→點擊<提取邊線>→點選選擇方式→繪圖區左鍵選擇邊線,右鍵確認(步驟同柱大樣)。

圖2?2?18　墻、柱邊線同圖層

第三步:提取標注,點擊<提取標注>→點選選擇方式→繪圖區左鍵選擇標注,右鍵確認(步驟同柱大樣)。

第四步:還原多提取圖層,【建模】頁簽→點擊【還原CAD】→點選選擇方式→在繪圖區左鍵選擇多余圖層→右鍵確認還原(步驟同柱大樣),還原后柱圖層如圖2?2?19所示。

圖2?2?19　還原后柱圖層顯示

第五步:點擊【自動識別】→識別完成。

第六步:校核修改,若為自動識別→自動彈出柱圖元校核報告→雙擊報告中具體問題,繪圖區可定位到具體問題→修改,具體操作如圖2?2?20所示。

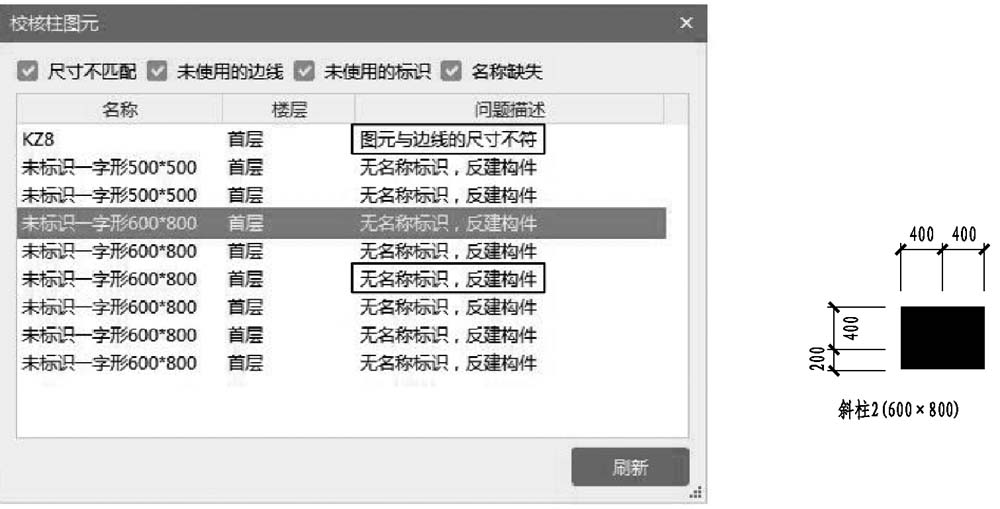

圖2?2?20　框架柱校核修改操作

針對圖2?2?20中所示的“圖元與邊線的尺寸不符”問題,確認后發現無須修改。

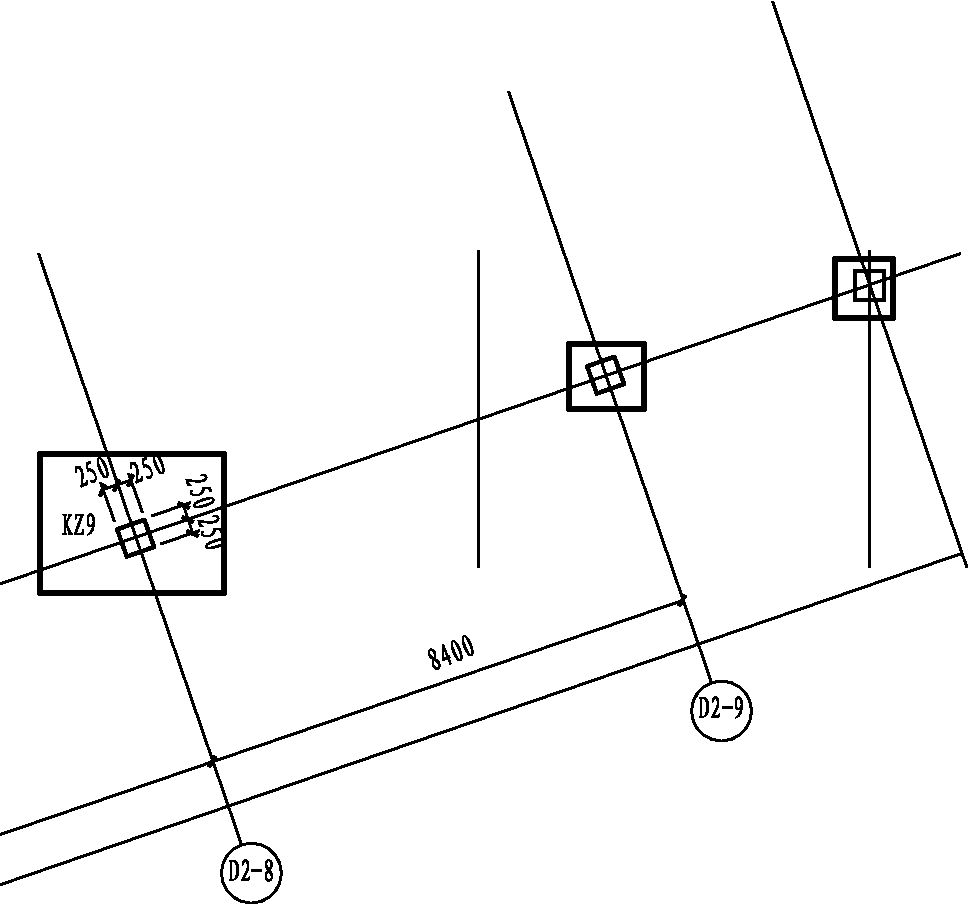

針對圖2?2?20中所示的“無名稱標識,反建構件”問題,右下角的柱圖元無標注(見圖2?2?21),將其修改為KZ9;斜柱圖元直接匹配到斜柱構件,在屬性列表中更改圖紙名稱。

圖2?2?21　圖紙中“無名稱標識,反建構件”問題展示

刷新后校核報告中問題消失,識別框架柱完成。

(3)柱構件展示

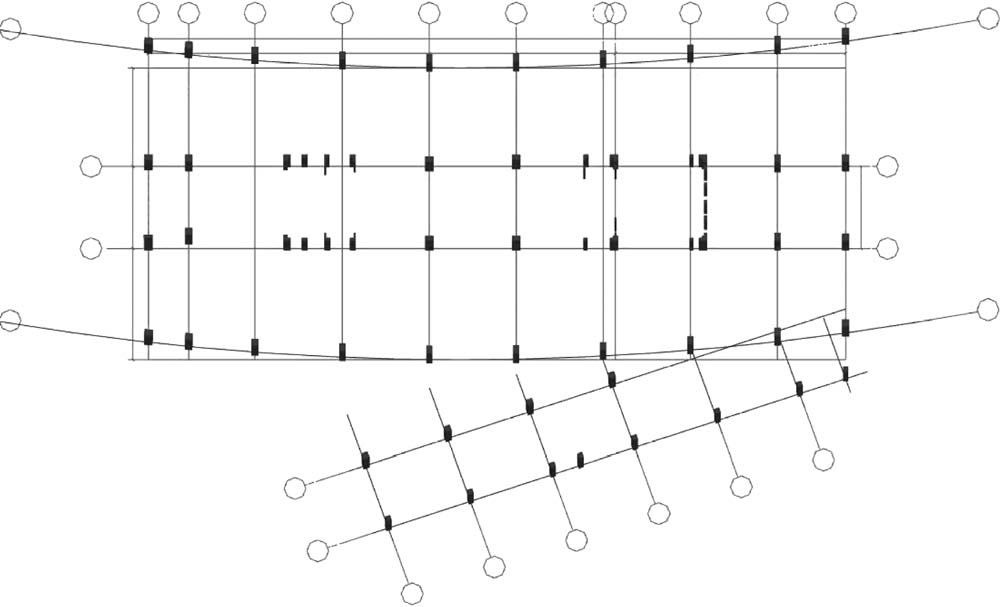

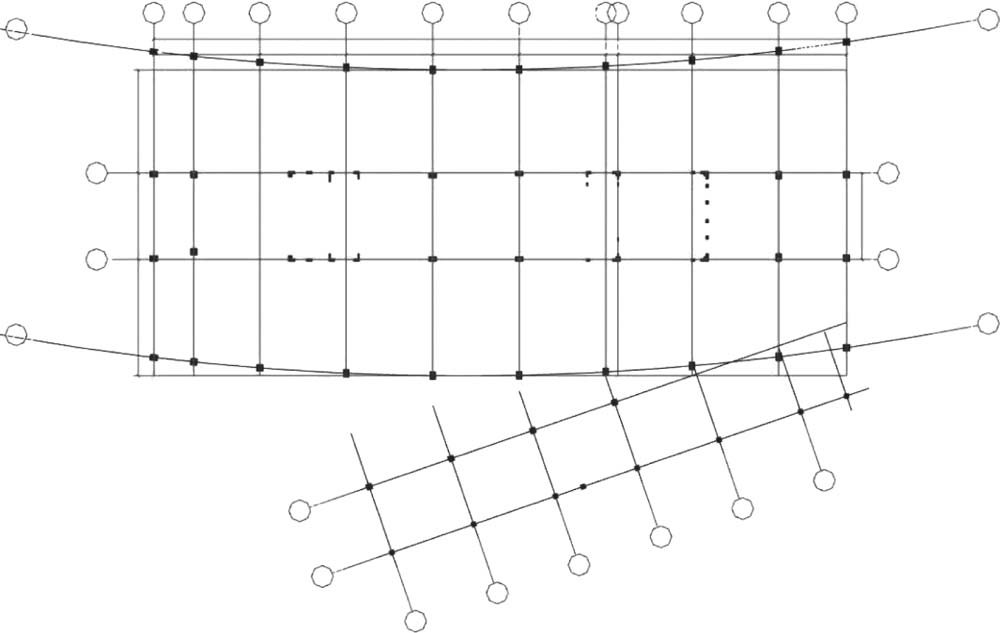

識別完成后的框架柱俯視模型如圖2?2?22所示,三維模型如圖2?2?23所示。

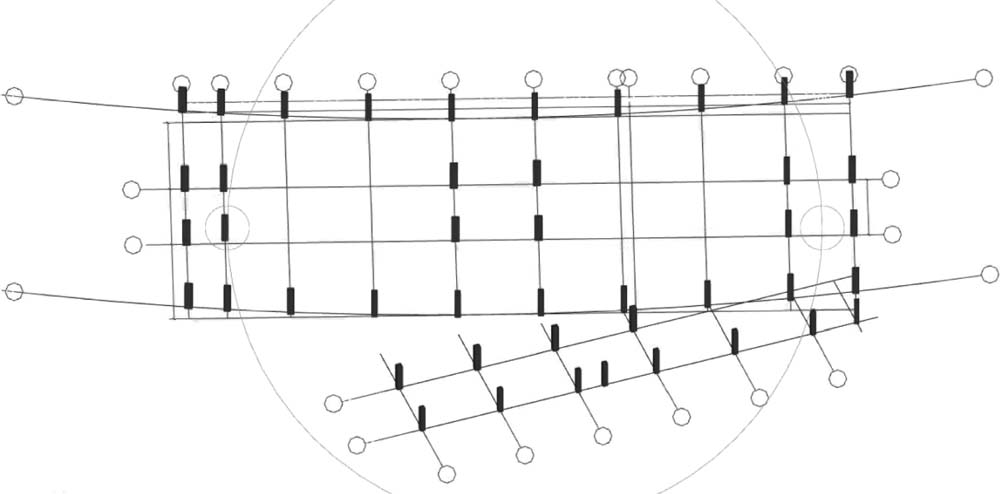

圖2?2?22　框架柱俯視模型

圖2?2?23　框架柱三維模型

(4)套做法說明

以上海清單規則為例,對柱的套做法進行詳細說明。具體清單規則為“建設工程工程量清單計價規范計算規則?上海(R1.0.23.0)”。定額規則為“上海市建筑和裝飾工程預算定額工程量計算規則(2016)(R1.0.23.0)”。規則說明如圖2?2?24所示。

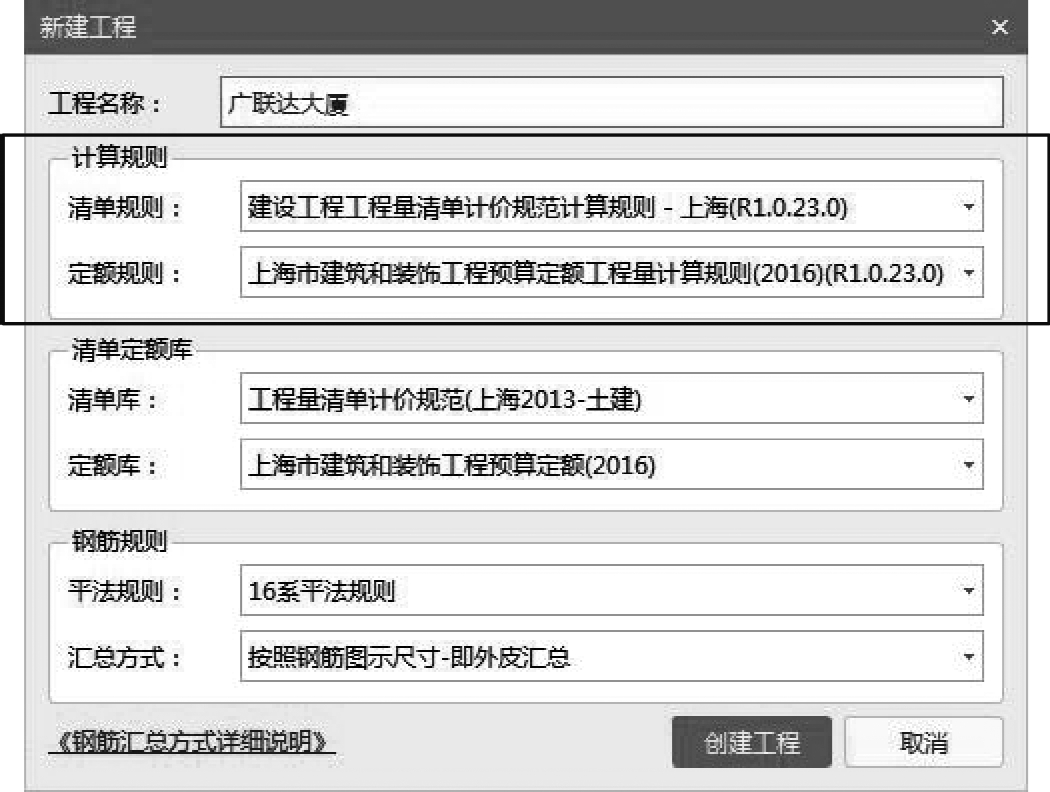

圖2?2?24　柱套做法規則說明

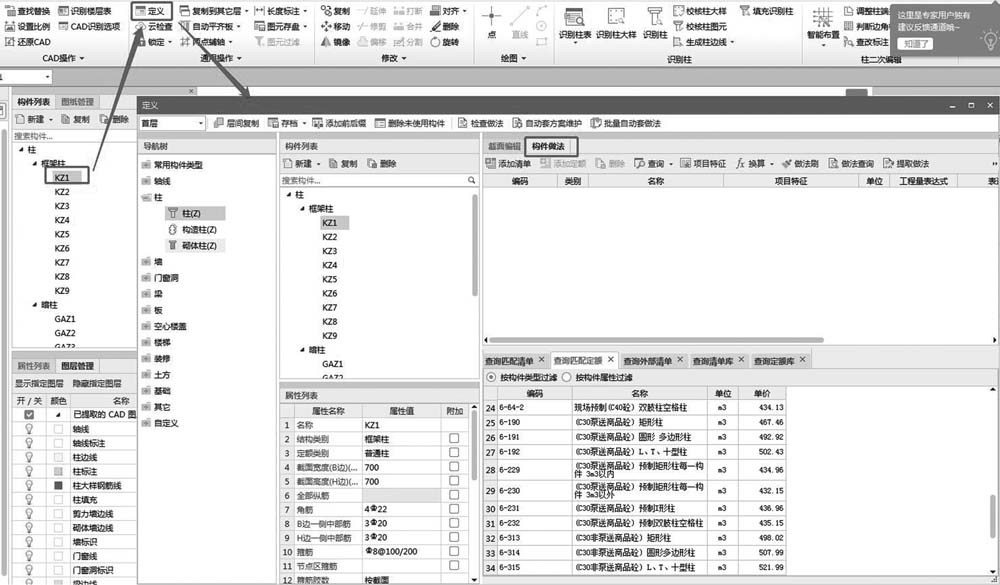

套做法在軟件中的觸發流程如圖2?2?25所示:選擇KZ1后點擊【定義】按鈕/雙擊KZ1→彈出“定義”界面→點擊“構件做法”→切換到“構件做法”界面。

圖2?2?25　柱套做法操作流程

柱套做法有兩個工程量:模板工程量、混凝土報表工程量。軟件提供了三種套做法的方式:查詢匹配、查詢清單定額、自動套做法。下邊將以KZ1為例分別介紹三種方式。

① 查詢匹配(根據構件提供自動匹配項)。

a.點擊<添加清單>→選擇<查詢匹配清單>→雙擊所需清單(矩形柱的體積和模板面積)→套清單完成,如圖2?2?26所示。

圖2?2?26　查詢匹配清單

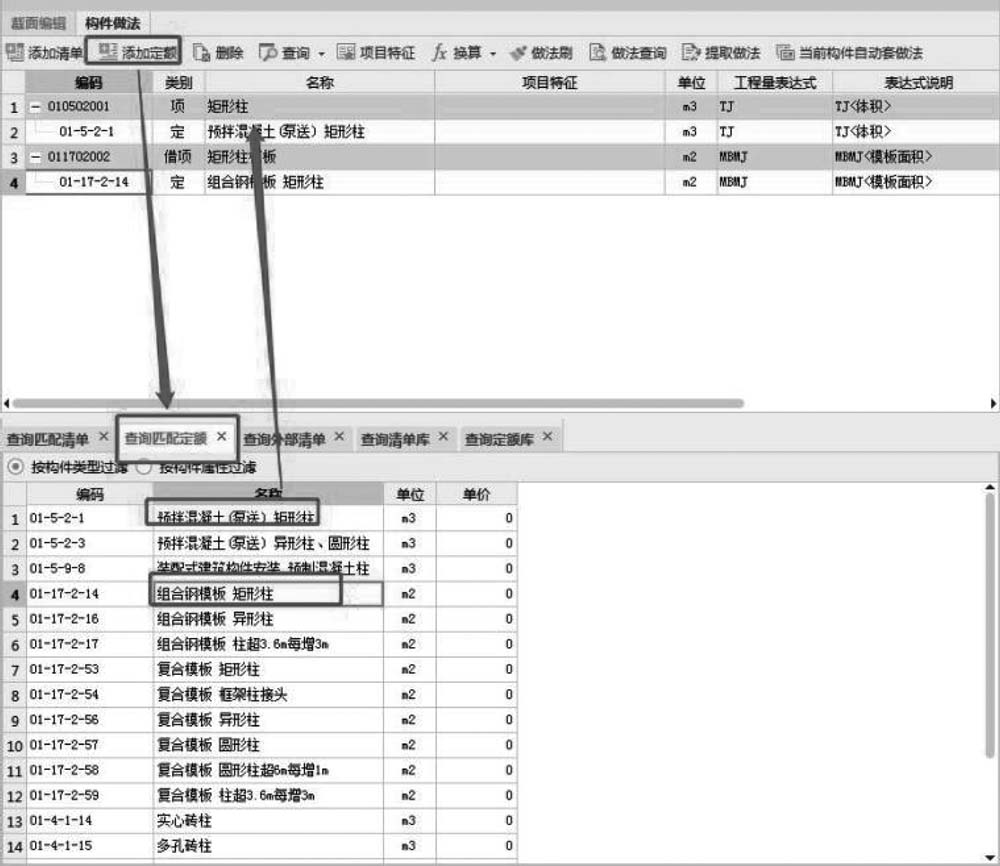

b.選擇需套定額的清單項→點擊<添加定額>→選擇<查詢匹配定額>→選擇相應定額(部分地區模板為措施工程,無法通過構件提供匹配,需要采用第二種方法直接查詢清單定額)→完成套定額,如圖2?2?27所示。

圖2?2?27　查詢匹配定額

② 查詢清單定額(需要熟悉構件有哪些工程量)。

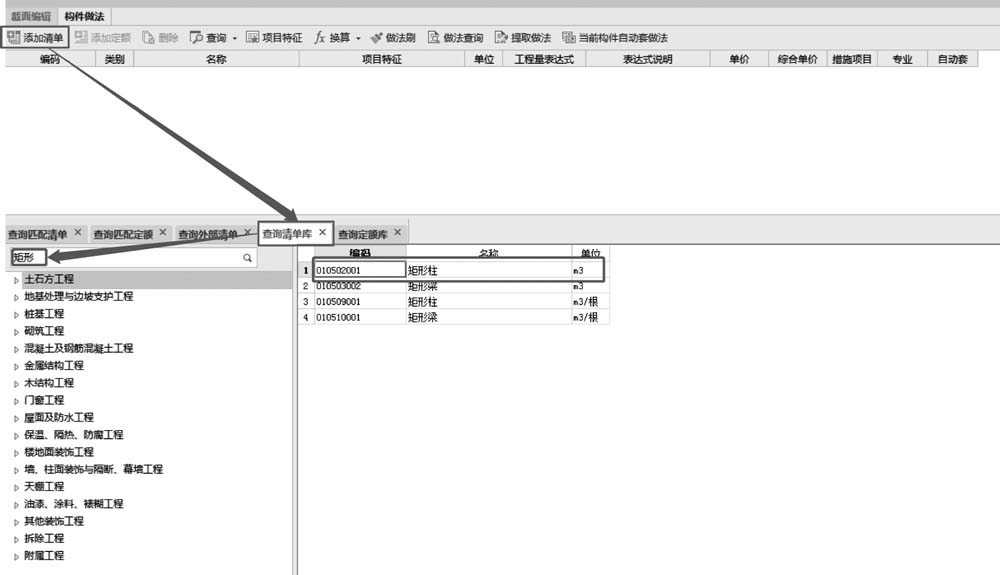

a.點擊<添加清單>→選擇<查詢清單庫>→選擇左側對應內容/搜索關鍵字(如圖2?2?28所示。如圖2?2?29所示,模板無內容,只能采用上述查詢匹配清單中矩形柱模板借項)→雙擊所需清單(矩形柱的體積和模板面積)→套清單完成。

圖2?2?28　查詢清單庫中矩形柱

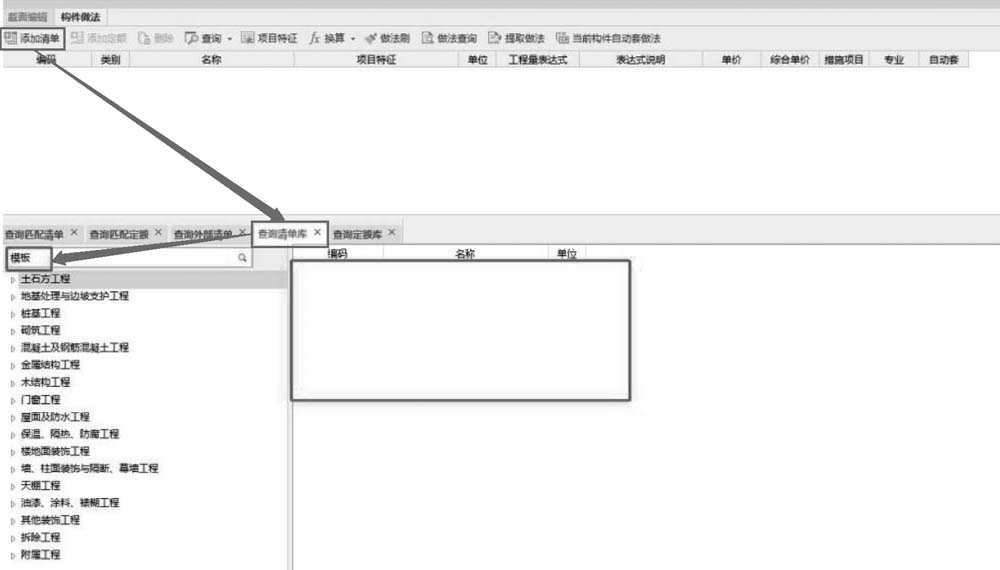

圖2?2?29　查詢清單庫中模板面積

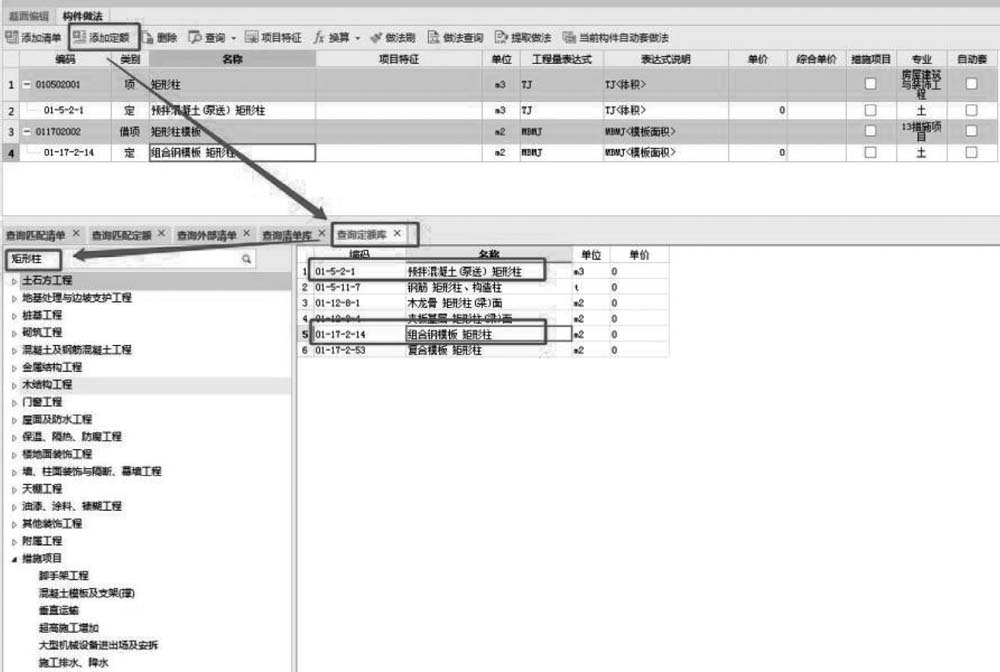

b.選擇需套定額的清單項→點擊<添加定額>→選擇<查詢定額庫>→選擇左側對應內容/搜索關鍵字(如圖2?2?30)→雙擊所需定額(矩形柱的體積和模板面積)→套定額完成。

圖2?2?30　查詢定額庫中矩形柱體積、模板面積

③ 自動套做法。自動套做法由“自動套方案維護”“當前構件自動套做法”和“批量自動套做法”三個功能組成。可以使用“自動套方案維護”功能編輯屬于自己的個性化做法方案,或載入自己常用的方案直接使用,然后使用軟件的“當前構件自動套做法”“批量自動套做法”功能,軟件會按方案的條件,自動找到符合屬性條件的構件來匹配相應做法。

a.點擊<自動套方案維護>→設置匹配條件→選用上述方法(查詢匹配或查詢清單定額)添加清單、定額→自動套方案維護完成。

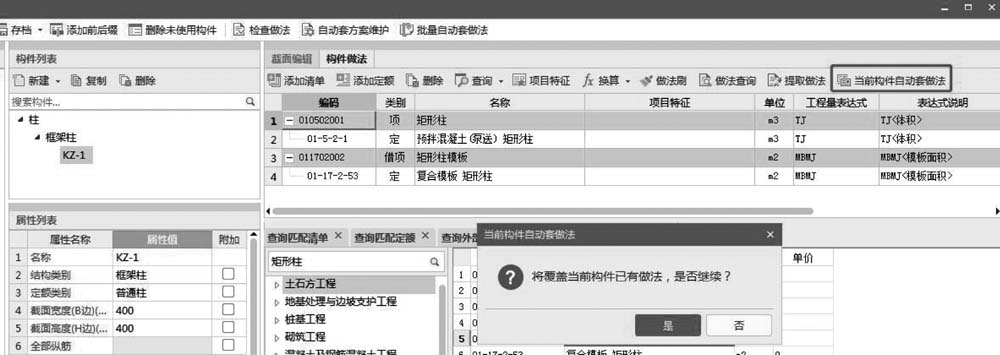

b.點擊<當前構件自動套做法>→彈窗提示“將覆蓋當前構件已有做法,是否繼續?”,選擇“是”→自動套做法完成,如圖2?2?31所示。

圖2?2?31　當前構件自動套做法

c.點擊<批量自動套做法>→彈窗中選擇批量部分“柱”→確定后批量套做法完成,如圖2?2?32所示。

圖2?2?32　批量自動套做法

2.2.1.4　柱圖元——暗柱

(1)暗柱圖紙示例及說明

柱的圖紙信息(名稱、尺寸和布置位置)在結施22?002:D2棟一層墻柱布置圖中讀取。

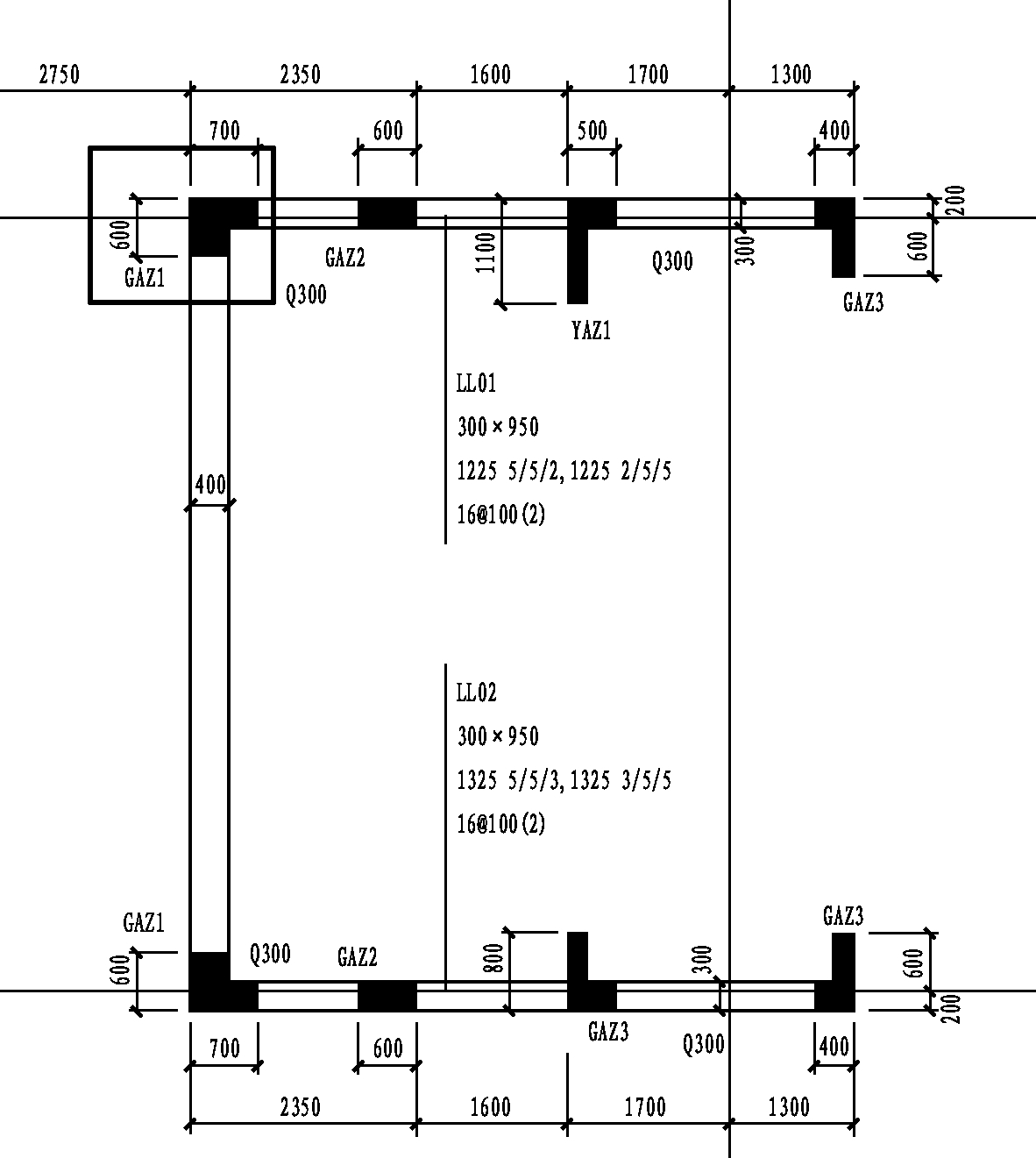

識別暗柱有兩種方式:識別柱和填充識別柱,當圖紙中的圖層有柱填充時,且圖層中無柱邊線或柱邊線與墻邊線在同一圖層(識別柱時需要將墻邊線一一還原,比較麻煩)時,使用填充識別柱會更方便,本圖紙中有柱填充,且柱邊線和墻邊線在同一圖層,暗柱識別采用【填充識別柱】進行識別,<提取填充>→<提取標注>→<自動識別>即可,如圖2?2?33所示。

圖2?2?33　暗柱圖紙說明

(2)暗柱識別操作

暗柱識別操作流程如圖2?2?34所示。

圖2?2?34　暗柱識別操作流程

第一步:添加圖紙,同柱大樣識別。

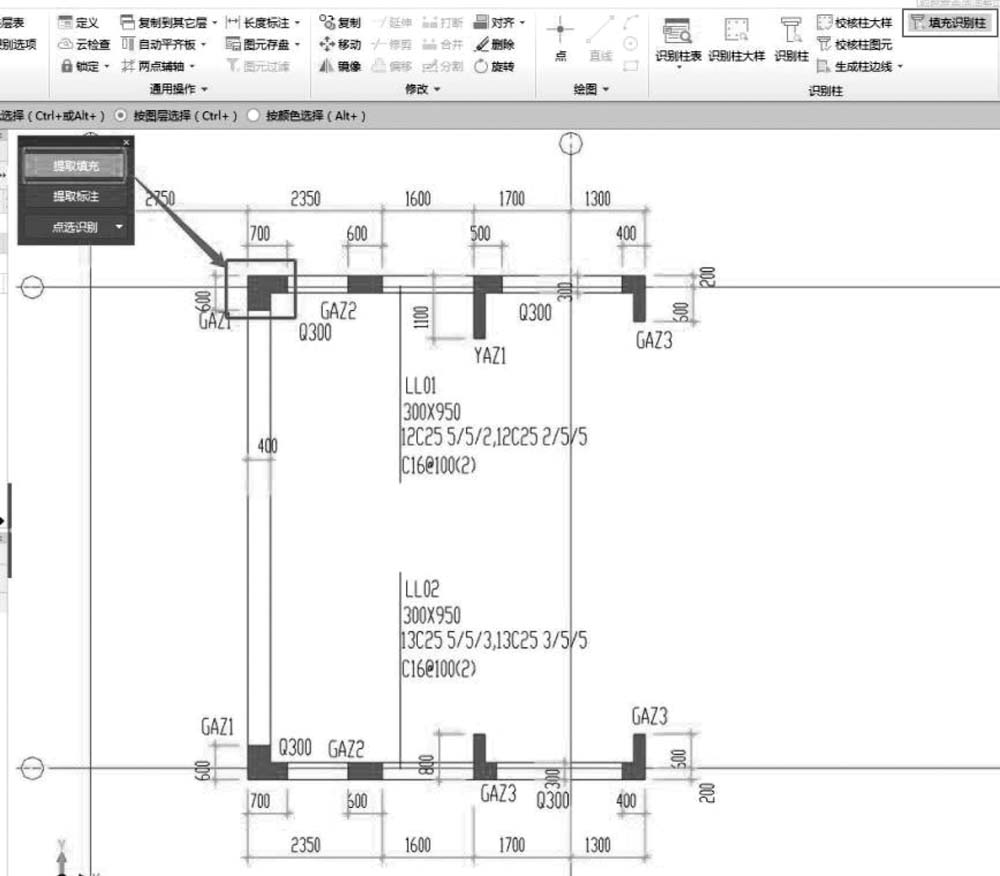

第二步:提取填充,【建模】頁簽下點擊【填充識別柱】→點擊<提取填充>→勾選選擇方式→繪圖區左鍵選擇邊線、右鍵確認,如圖2?2?35所示。

圖2?2?35　提取填充操作

圖2?2?36　暗柱填充圖層

第三步:提取標注,點擊<提取標注>→勾選選擇方式→繪圖區左鍵選擇標注、右鍵確認。

第四步:查改圖層信息,【建模】頁簽→點擊【還原CAD】→點擊選擇方式→在繪圖區左鍵選擇多余圖層→右鍵確認還原。

第五步:點擊<自動識別>→識別完成。

第六步:校核修改,若為自動識別→自動彈出柱圖元校核報告→雙擊報告中的具體問題,繪圖區可定位到具體問題→修改。

(3)柱構件展示

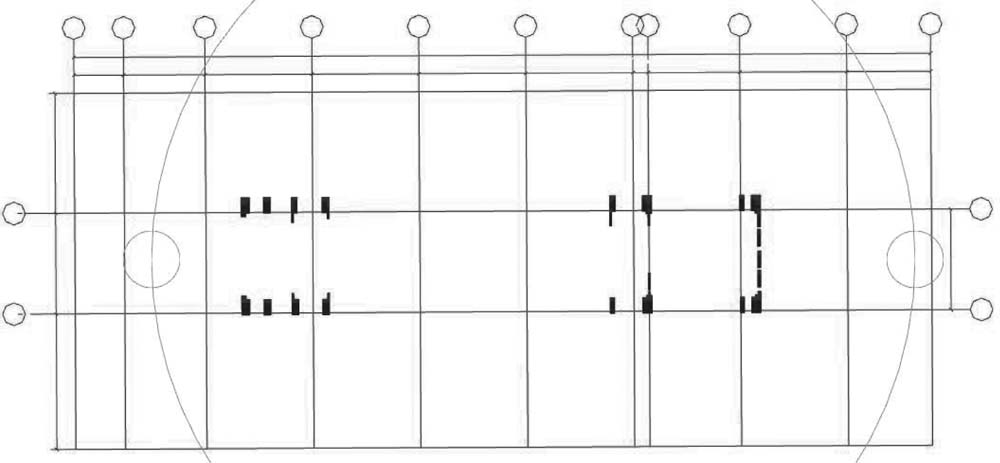

識別完成后的暗柱俯視模型如圖2?2?37所示,三維模型如圖2?2?38所示。

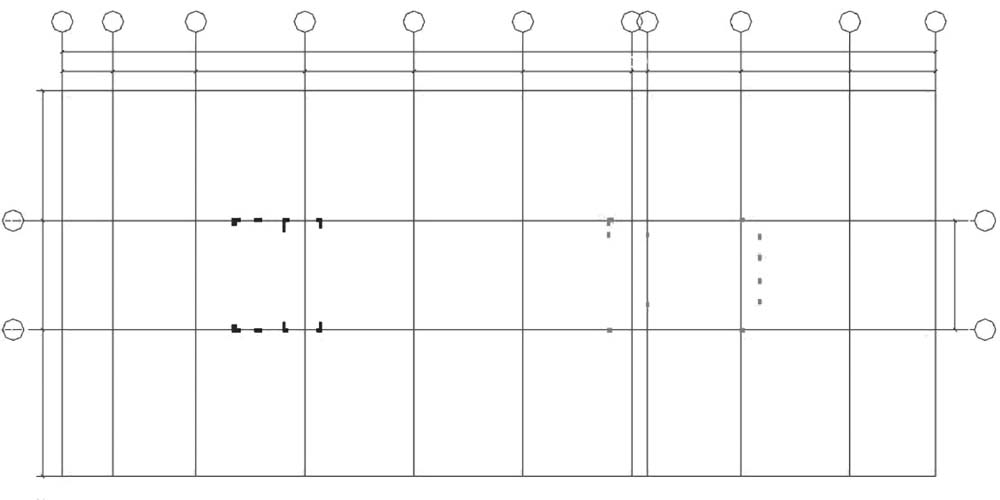

圖2?2?37　暗柱俯視模型

圖2?2?38　暗柱三維模型

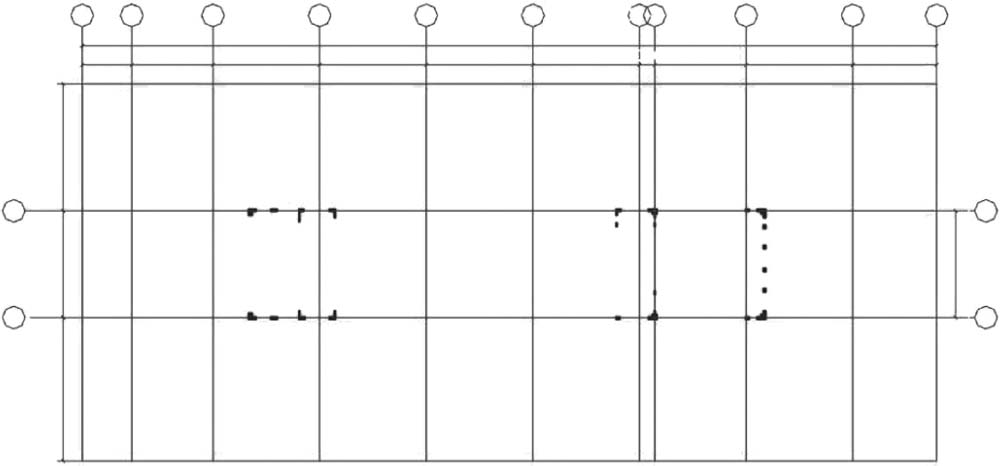

所有柱的俯視模型如圖2?2?39所示,三維模型如圖2?2?40所示。

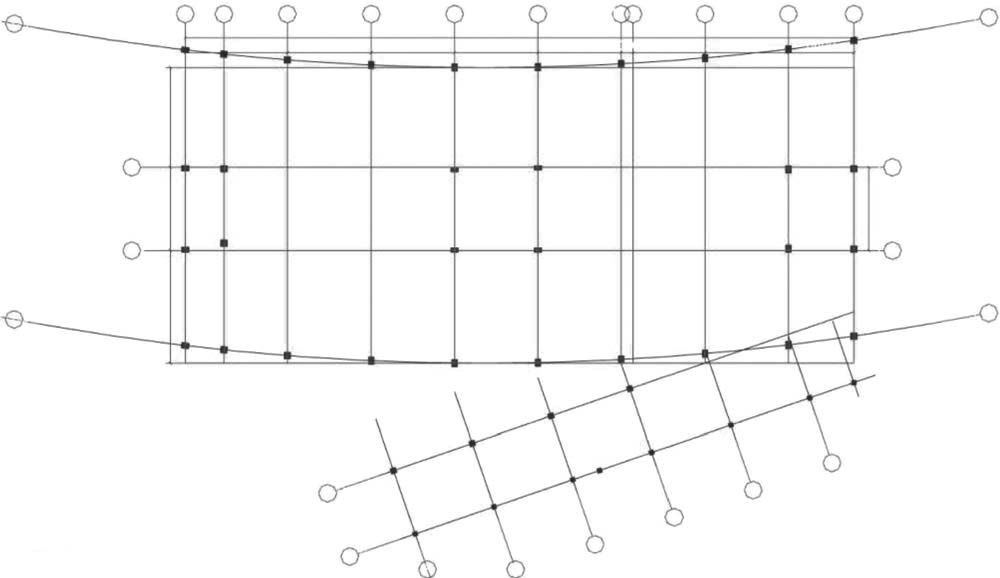

圖2?2?39　所有柱俯視模型

圖2?2?40　所有柱三維模型

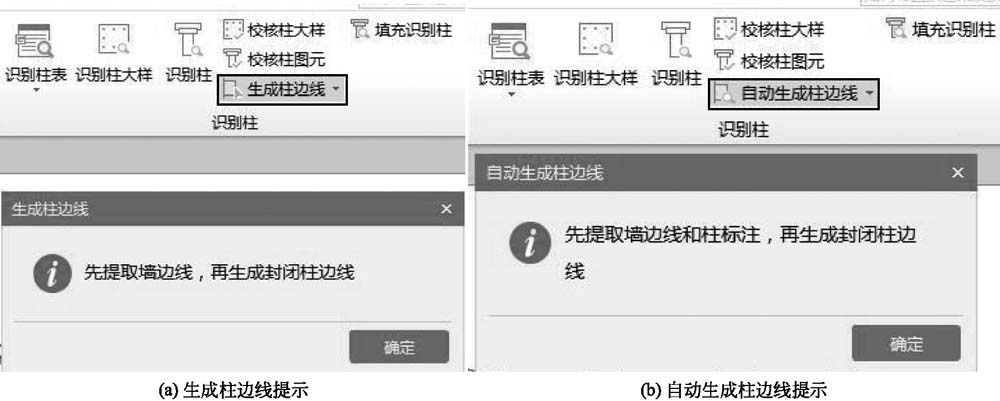

圖2?2?41　(自動)生成柱邊線時的提示

2.2.1.5　柱二次編輯

(1)斜柱

圖紙中存在兩個斜柱,需要在繪制完成后進行斜柱設置。軟件中布置斜柱有四種方式:傾斜角度、傾斜尺寸、正交偏移、極軸偏移,可根據圖紙信息進行選擇。

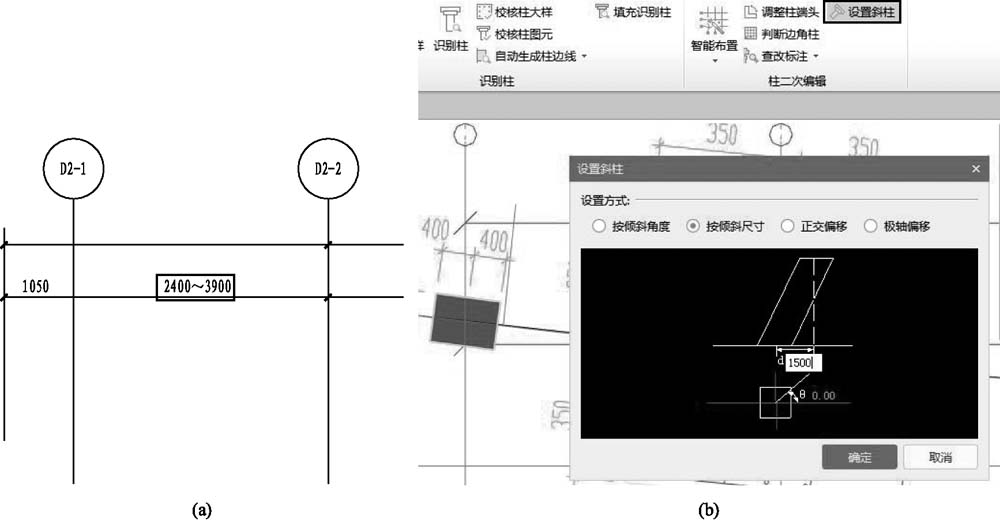

由“D2棟一層墻柱布置圖”可見,首層軸線和之間的距離不是固定的,在首層底部為2400mm,首層頂部為3900mm,根據此信息可對斜柱1和斜柱2進行【設置斜柱】(簡稱“設斜”,如圖2?2?42所示),設斜完成后首層柱三維顯示如圖2?2?43所示。

圖2?2?42　斜柱設置操作

圖2?2?43　首層柱三維顯示

(2)邊角柱

柱的類型按照位置可分為:邊柱、角柱和中間柱,根據平法規則,抗震框架柱在“頂層”的時候,由于內側和外側縱筋在頂部的錨固有所不同,因此需要區分出哪些縱筋屬于外側筋,哪些縱筋屬于內側筋,然后按照內外側各自不同的頂部錨固形式去計算鋼筋量。所以在“頂層”,框架柱繪制完成后,需要進行邊角柱設置。

“頂層”簡單解釋即指該柱子之上不再有柱子的情況,如屋頂層,還可指大型地下室某塊區域上方為綠地,不再有柱子存在時,則地下室這片區域內的柱子可被理解為位于“頂層”。

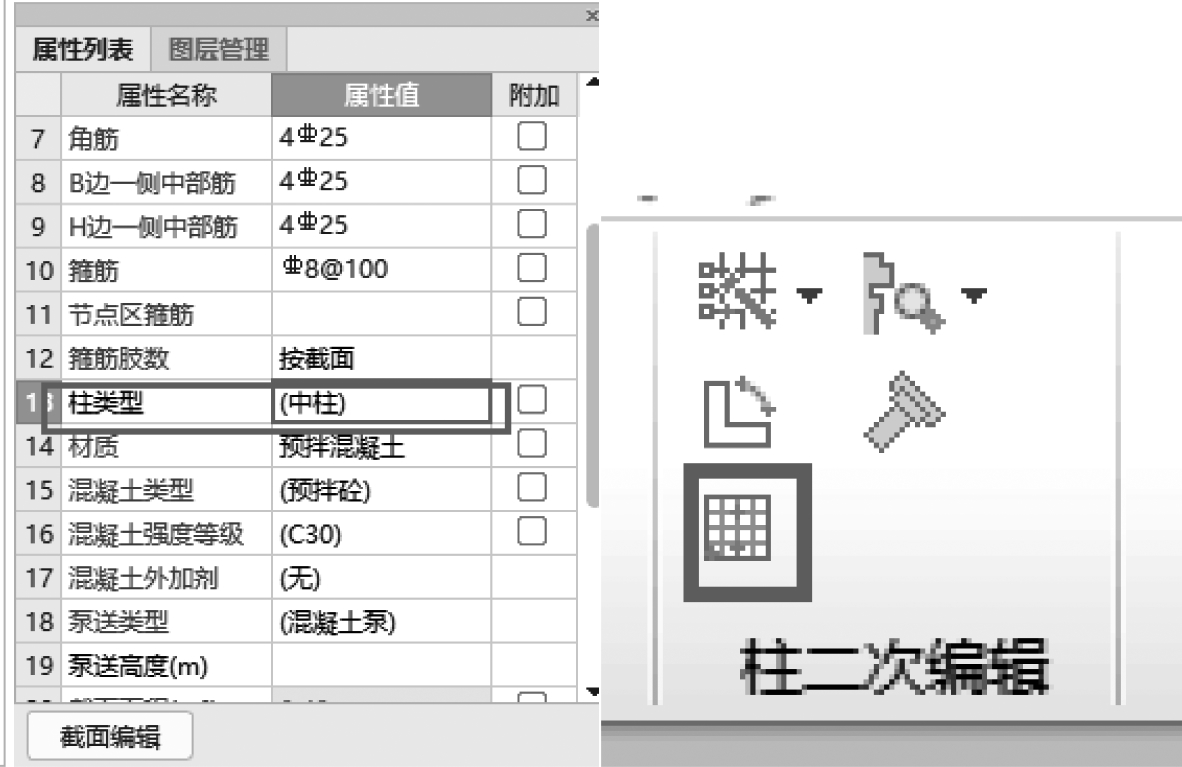

邊角柱的修改(圖2?2?44)可批量選擇后在屬性列表中對柱的類型進行修改,也可點擊【判斷邊角柱】(在柱二次編輯中),軟件會根據柱與梁、基礎梁、連梁、剪力墻相交的位置進行判斷。柱變顏色后表明判斷成功,柱鋼筋才能計算準確。

圖2?2?44　邊角柱修改操作

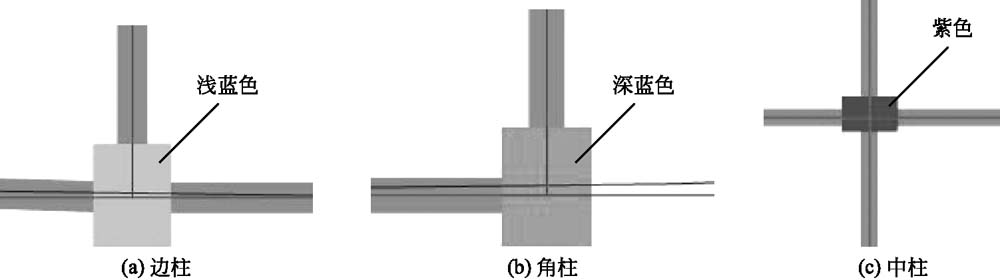

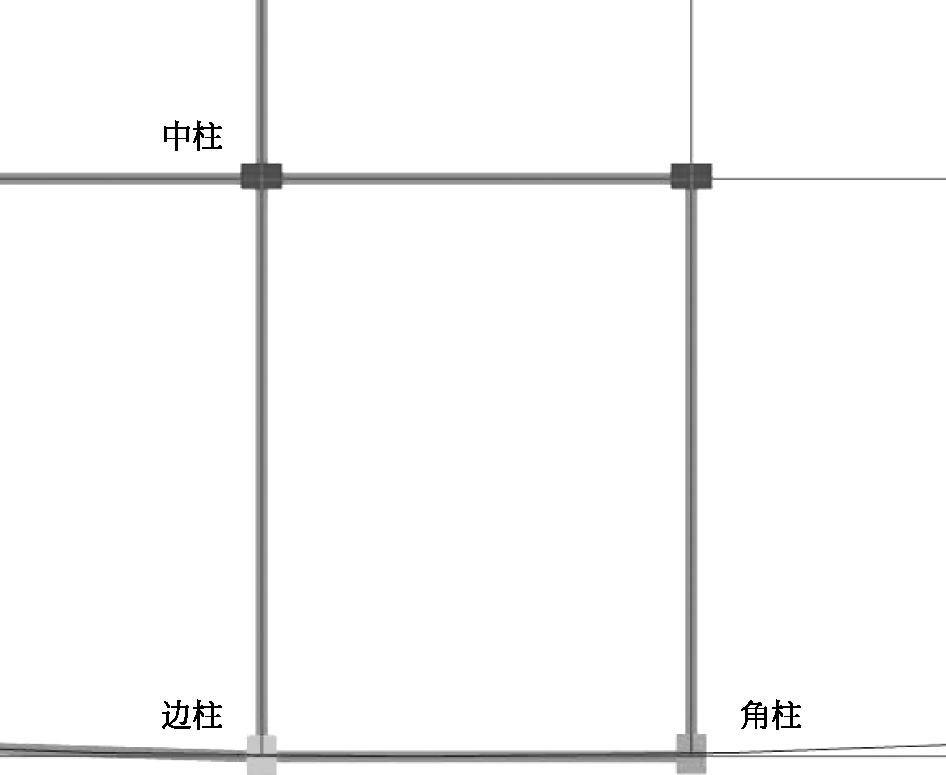

軟件中的邊柱、角柱和中柱通過顏色進行區分,如圖2?2?45所示,邊柱為淺藍色,角柱為深藍色,中柱為紫色。

圖2?2?45　邊柱、角柱、中柱顯示

判斷完成后,效果如圖2?2?46所示。

圖2?2?46　判斷邊角柱后效果
