3.2 系統組成及工作原理
（1）電控組合泵系統組成 組合泵由控制器（ECU）、傳感器、噴油器、高壓油管、線束等組成，見圖3-2-1、圖3-2-2。

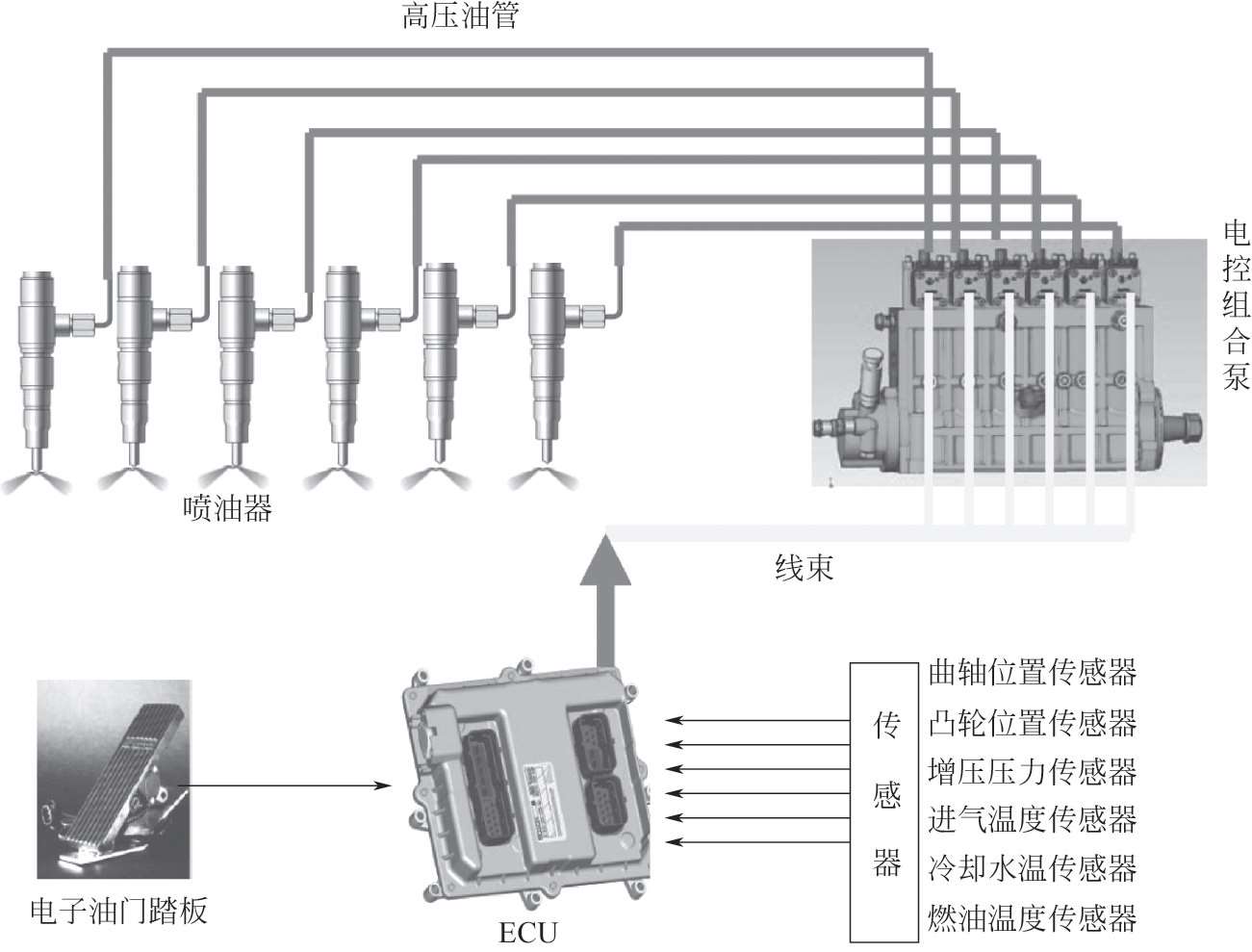

圖3-2-1 電控組合泵系統組成

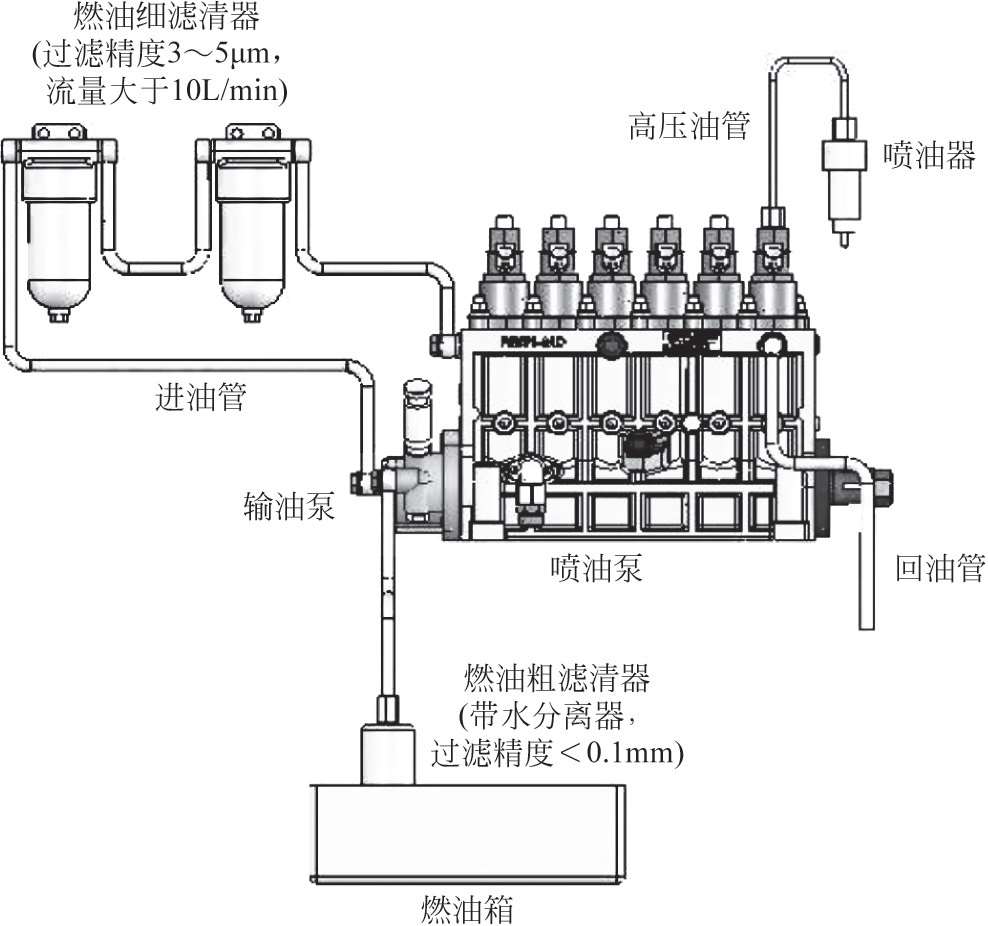

圖3-2-2 系統燃油管路
（2）工作原理 由傳感器采集汽車和發動機運行工況及駕駛者的操作意圖，ECU根據傳感器輸入的信號，驅動電控單體泵電磁閥，通過電磁閥切換由柱塞高速運動產生的高壓燃油的流向。
