2.1　參數化水平集方法

2.1.1　基于水平集的結構邊界隱式表達

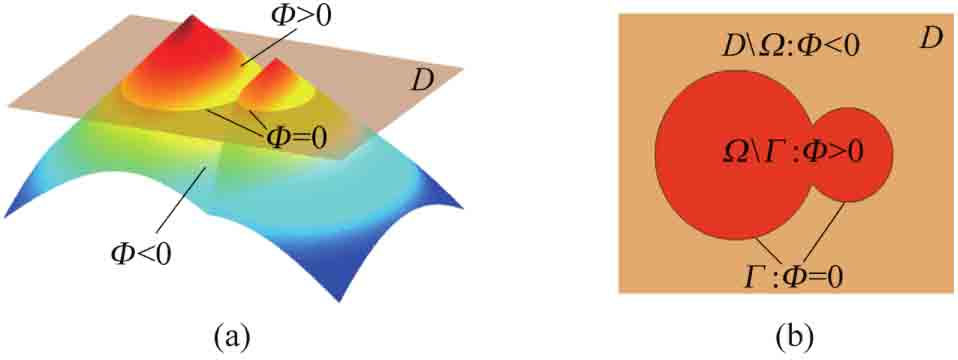

基于水平集的結構邊界隱式表達的思想是將結構邊界隱式地嵌入到高一維的水平集函數中，并將結構邊界視為水平集函數的零等值面，如圖2-1所示。值得注意的是，這里的水平集函數應具有Lipschitz連續性[5]，[6]。假定有一個固定的歐拉空間作為參考設計域D，該設計域中包含了實體、邊界和孔洞，設計域D中的各個部分可按照如下方式進行數學表達：

其中，x代表設計域D中的空間變量，即水平集網格的坐標；t為一種虛擬的時間變量；Ω表示設計域中結構的所有可能形狀；Γ代表結構邊界。需要注意的是Γ包含了Dirichlet邊界Γ_D、Neumann邊界Γ_N和無牽引力邊界Γ_F：

除了將結構邊界表述為零水平集外，基于水平集的結構邊界隱式描述的另外一個重要問題是將結構邊界幾何信息映射到力學模型中。一般地，結構邊界的數學表達式（2-1）可重新表達為一種包含Heaviside函數H(Φ)的格式。例如，可利用H(Φ)在結構設計域內構建泛函J的積分形式：

其中

式（2-3）中，dV代表體積積分。

在進行結構拓撲優化設計時，式（2-3）可以通過有限元方法在固定網格上進行近似計算。然而在水平集方法中，若不重新劃分網格，標準的有限元方法很難準確地計算一些結構邊界上的單元應變，特別是當固定的有限單元被動態的水平集邊界所分割時，固定有限元網格所帶來的計算誤差會更大[7]，[8]。學者們通常會采用一種所謂的人工材料模型[8]，[9]來應對上述問題。該模型假設有限單元的應變或剛度等指標與該單元的材料百分比（即虛擬單元密度）成正比，且孔洞單元由一種密度極低的弱材料填充以避免剛度矩陣奇異。在該假設的基礎上，泛函J的體積積分可由有限元法近似計算得到：

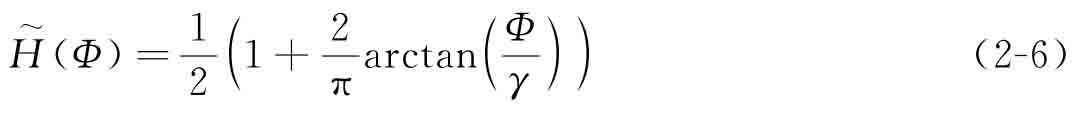

其中，h表示設計域D中的任一單元；D_h表示該單元的設計空間；NE代表有限單元的數量。由于精確的Heaviside函數式（2-4）不可微，在拓撲優化設計過程中需要引入一種近似的Heaviside函數（光滑且可微）[9]來替代精確的Heaviside函數：

近似Heaviside函數的偏導數，即Dirac delta函數可定義為

在式（2-6）和式（2-7）中，γ是一個足夠小的正數，其大小通常等于2Δ，Δ代表固定水平集網格的邊長。于是，前面提到的虛擬單元密度可被定義為

其中，τ=0.001被用于避免計算奇異問題。式（2-8）中，位于空間D_h上的體積積分可通過高斯積分法進行計算。值得注意的是，對于結構邊界上的單元，需要布置大量的高斯積分點來保證計算精度[9]。類似地，下面的體積積分亦可由有限元方法近似計算得到：

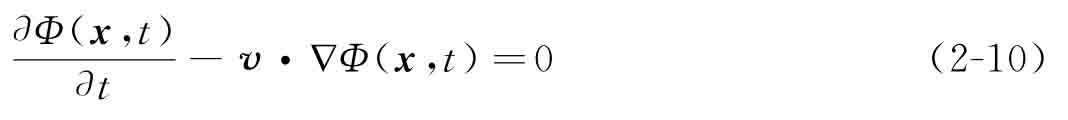

通過引入時間變量t，水平集函數隨時間沿特定方向動態變化從而實現結構的拓撲優化。利用鏈式求導法則對水平集函數Φ(x，t)=0求其關于時間變量t的偏導[10]，可得Hamilton-Jacobi偏微分方程，如下所示：

其中，v=dx/dt為結構邊界上的速度場。v由法向速度場和切向速度場構成，由于僅法向速度對結構邊界的形狀演化起作用[11]，[12]，故式（2-10）可改寫為

其中法向速度為

在水平集方法的框架下，水平集函數并沒有一種顯式的解析形式，因此水平集在優化過程中的運動必須通過求解Hamilton-Jacobi偏微分方程來實現。結構邊界的優化過程可等價于在速度場驅動下的水平集面的演化過程，而該速度場由給定的目標函數和約束條件所決定。通過Hamilton-Jacobi偏微分方程求解合適的速度場十分困難，通常需用規則的網格將水平集函數離散化，并采用差分方法求解，例如基于Eulerian方法的顯式有限差分[11]，[13]。運用有限差分方法時需謹慎處理其數值計算問題，例如速度場的擴展（velocity extension）、重新初始化（re-initialization）以及CFL條件（CFLcondition）等[14]。這些復雜的數值計算過程導致水平集方法的效率和穩定性下降，阻礙其在結構優化領域的發展和應用。為克服上述數值計算困難，并提高求解效率，下文將在傳統水平集方法的基礎上，討論一種基于CSRBF和離散小波變換（discrete wavelet transform，DWT）的參數化水平集方法。

2.1.2　基于徑向基函數插值的水平集函數參數化

徑向基函數（radial basis function，RBF）的特點是能夠利用一元函數來描述多元函數，其最為常見的應用場景是用于近似或者擬合大規模散亂數據的幾何形狀。徑向基函數運算簡單、存儲方便及計算效率高，在學術界和工程界得到了非常廣泛的關注和應用。理論上，當非線性等式在插值節點處構成的插值矩陣可逆時，RBF可確保近似曲面或超曲面的光滑性。因此與水平集方法結合，RBF能夠快捷地逼近任何可能的形狀與拓撲，同時保留水平集方法隱式邊界描述的優點[13]，[15]。RBF方法的一些獨特優點，例如插值系統解的唯一性、插值計算的效率、RBF的光滑性和收斂性等，使該方法在拓撲優化領域的應用很有吸引力[16]。

利用具有N個插值點的一組RBF，任意函數f(x)：Rd→R(d≥1)的近似形式可定義為

其中，x_i為第i個插值控制點的位置坐標；α為插值擴展系數；φ為徑向基函數；‖·‖代表d維空間上的歐氏距離。

RBF插值的精度與效率很大程度上由所選取的插值核函數決定，按照插值過程中形成矩陣的稀疏性來區分，可將RBF分為全局支撐的徑向基函數（GSRBF）和緊支撐徑向基函數（CSRBF）兩類[17]。GSRBF具有精度高、光滑性好的特點，但其在近似水平集面的過程中會產生元素全部非零的插值矩陣，導致計算復雜度達到O（N2）甚至O（N3）[18]，難以適應大規模結構優化問題。此外，GSRBF插值精度很大程度上取決于所謂的自由形狀參數（free shape parameter），目前并沒有可靠的方法來確定不同拓撲優化問題中自由形狀參數的取值。相比之下，CSRBF具有嚴格正定、插值系數矩陣稀疏、參數對全局計算精度影響小，以及插值操作能夠繼承CSRBF的連續性等優點，使其更加適合結構拓撲優化問題。雖然CSRBF插值精度稍低于GSRBF，但針對常見的拓撲優化設計問題，兩類基函數均能夠滿足水平集方法的精度要求。

本書將采用CSRBF對水平集函數進行插值，以此將水平集方法轉化為一種廣義的參數化形式。Wendland[19]所提出的系列CSRBF可表示為

對于二維問題，r為定義在歐式空間內的支撐半徑（radiusof support）：

其中，d_I表示在CSRBF的支撐半徑范圍內，當前樣本點（x，y）到插值控制節點（x_i，y_i）間的距離。d_mI反映CSRBF在節點（x_i，y_i）處的影響范圍大小。要保證插值的穩定性和效率，需要選擇大小合適的支撐半徑，過小的支撐半徑會導致插值奇異，過大的支撐半徑顯著增加計算成本。在本書中采用文獻[20，21]給出的支撐半徑：令參數d_mI=d_max×C_I，其中尺度因子d_max取值為2.0~4.0，C_I決定當前插值控制點的鄰域范圍，以保證在鄰域內搜索到足夠多的控制點。

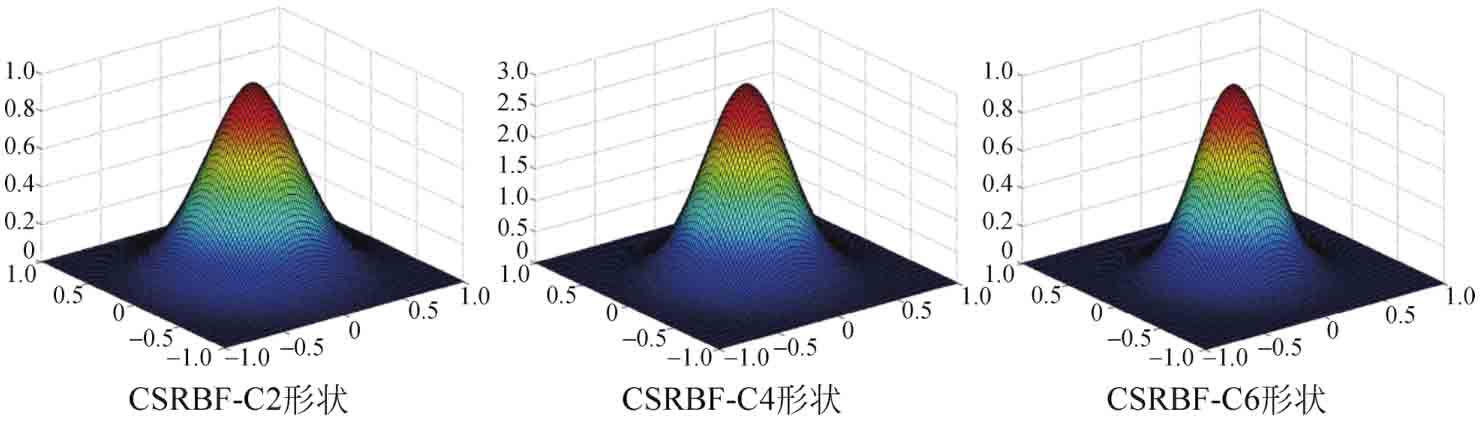

圖2-2對比了具有C2階、C4階和C6階連續性CSRBF的形狀。可見，不同階的CSRBF均具有良好的光滑性，表明若空間內插值點布置合理，3種CSRBF都能夠很好地對水平集函數進行逼近，并保證插值所得函數的光滑性和完備性。

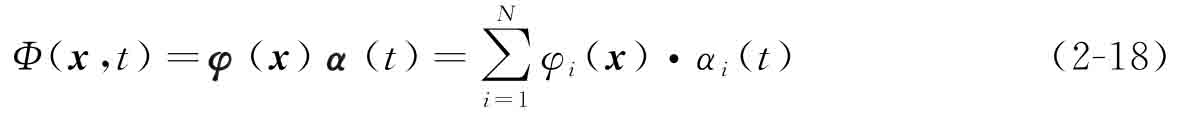

利用CSRBF插值，水平集函數可被近似表達為一組CSRBF與其擴展系數的乘積形式：

其中，α（t）=[α₁（t），α₂（t），…，α_N（t）]T為CSRBF插值的擴展系數，φ（x）=[φ₁（x），φ₂(x)，…，φ_N(x)]包含了全部的CSRBF。可見，CSRBF僅與空間變量相關，擴展系數僅與時間變量相關，水平集函數則實現了時空變量解耦。Gaussian RBF通過考慮設計域內的全部插值點信息來獲取當前樣本點的水平集函數值，因此具有極高的插值精度，但這也勢必將帶來高昂的計算成本。為方便論述，現將式（2-18）改寫為如下矩陣運算形式：

其中，A為可逆矩陣。不難發現，A的稀疏性對插值效率有重要影響。

將式（2-18）代入到經典的Hamilton-Jacobi偏微分方程中[7]，可將該偏微分方程轉化為一系列易解的常微分方程：

其中，α₀代表在時間t=0時的擴展系數向量，可以在初始迭代階段通過求解式（2-19）計算獲得。于是，水平集的速度場V_n可進一步表示為

至此，標準的水平集方法被轉化為一種參數化形式，能夠在保持傳統水平集方法有點的基礎上，克服其應用缺陷。通過式（2-22）可知，速度場V_n在設計域內的全部節點上進行計算，說明水平集的速度場被自然地擴展到了整個設計域上，從而無需額外引入所謂的速度擴展策略[22]。由于Hamilton-Jacobi偏微分方程被轉化為常微分方程，水平集函數的更新也不再受限于CFL條件[23]，優化效率將被顯著提升。此外，此時的設計變量不再是水平集函數，而是CSRBF插值的擴展系數，表明結構拓撲優化設計問題被簡化為一種廣義的“尺寸”優化問題，而該問題能夠被高效的梯度型算法[24]，[25]求解，這將進一步提升水平集方法的適用性。

2.1.3　基于離散小波分解的插值矩陣壓縮技術

面對復雜的大規模優化問題，基于CSRBF的參數化水平集法的計算效率雖然由于插值矩陣A的稀疏性得到了一定提高，但其具備進一步提升的空間[16]。本章引入離散小波變換（discrete wavelet transform，DWT）技術對由CSRBF構建的插值矩陣A進行再壓縮，從而獲得一種極其稀疏的插值系統，減少優化過程的處理時間及其所需的計算機存儲空間。

DWT是一種輸入信號或信息的多分辨率分解技術，近幾十年來被廣泛用于信號處理（signal processing）、圖像壓縮（image gompression）、去噪（denoising）等方面[26]。因其具備利用極少元素捕獲大規模信息集合中關鍵信息的能力，使DWT的應用范圍得以擴展到大規模線性系統或方程組中矩陣和向量的壓縮[27]，[28]。若將式（2-19）給出的水平集函數插值操作視為規模與插值控制節點數量相關的線性系統，那么基于DWT的矩陣壓縮技術則可作為一種“黑箱”操作嵌入到參數化水平集模型中，這意味著能在不改變參數化水平集模型的前提下，通過增加幾次代價較小的小波變換，即可起到減少插值計算成本的效果。簡言之，DWT能夠在幾乎不損失計算精度的前提下將稠密插值矩陣壓縮為一種極其稀疏的矩陣。

針對式（2-19）中的水平集函數插值矩陣A，DWT首先將其轉化為相同規模的小波基矩陣 。依據該小波基矩陣 的數據分布，能夠分辨出其中的關鍵元素和噪聲元素。因此，接下來可以通過閾值過濾技術，清除掉 中相當部分的無用元素，從而構建一個極其稀疏的新矩陣 _s。最終，水平集函數能夠通過該稀疏矩陣 _s計算得到。

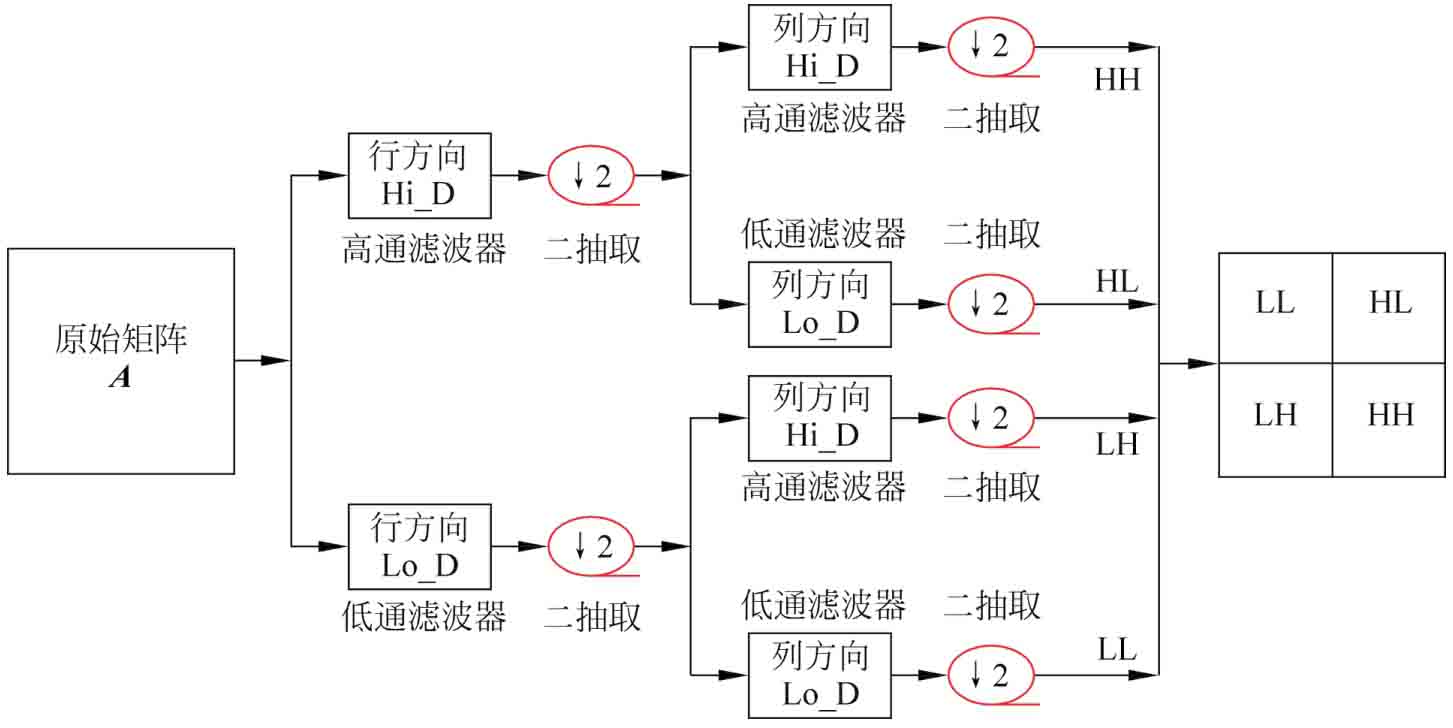

其中，α(0)表示原始向量α中的任一元素。 和 均為小波變換后的新向量 中的元素，其中k=1，2，…，N/2。需要注意的是，為保證一級小波變換具備完整的小波階，通常需要向量的長度N為偶數。若N為奇數，可采用一種簡易的處理方式，即在小波變化過程中在原始向量α中額外增加一項“0”元素，在重構原始向量α時再去除掉額外增加的一項“0”元素。[h₁，h₂]=[ /2， /2]為高通濾波器，[g₁，g₂]=[- /2， /2]為低通濾波器[29]。二維插值矩陣A的分解過程本質上為多次一維DWT過程的疊加。典型的二維分解過程如圖2-3所示[26-30]。為方便論述，引入N×N卷積矩陣W[31]描述該塔式算法：

由式（2-23）可以看出，W為正交矩陣。利用該W矩陣，經小波變換后的水平集函數 、擴展系數向量 和插值矩陣 可分別表達為

在式（2-19）兩端分別左乘W可得

其中，WT與W為單位矩陣。

通過比較式（2-24）~式（2-26）可以得到新的插值系統：

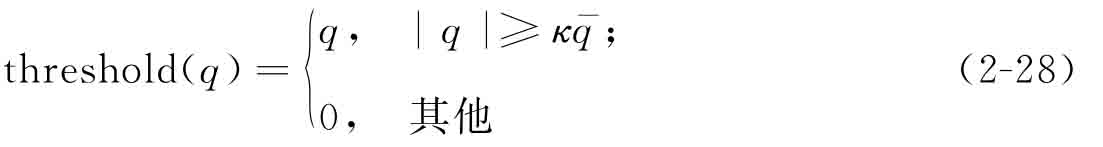

接下來，利用下述閾值過濾算法來去除小波基矩陣 中的無用元素，從而構建極其稀疏的插值矩陣 _s：

其中，q為矩陣 中的任意元素； 為矩陣 中全部元素的平均絕對值；κ為閾值調整參數。經過閾值過濾后，可以將式（2-27）的插值過程重建為一種極其稀疏的插值系統：

下面簡述引入DWT后的優化過程。特別地，在第一次迭代中，將t=0時的水平集函數記為Φ₀，其小波變換后的形式記為 ，式（2-21）中定義的初始擴展系數向量α₀可由逆過程 計算得出。而α₀的小波變換形式 ₀則可由 計算得到。在后續迭代中，首先可利用基于梯度的優化算法更新設計變量α。接著可通過式（2-24）計算獲得 ，并通過式（2-29）更新水平集函數的小波基形式 。最后，通過重構過程 得到水平集函數的原始基形式。

如上所述，本章將DWT與CSRBF結合起來構建了一種新的參數化水平集方法以提高求解大規模優化問題時的計算效率。與基于CSRBF的參數化水平集方法相比，上述方法在插值矩陣中含有更多零元素，求解更快速。值得指出的是，在上述方法中稀疏的插值矩陣 _s僅需在整個優化過程中計算一次。可見，上述參數化水平集方法僅僅是在插值過程中增加了一次小波變換操作 =W α和一次重構操作 ，而這兩個操作均利用極其稀疏的矩陣W，因此該過程所帶來的額外計算成本可以忽略不計。
