4.1 自由振動

振動即結構在平衡位置附近的往復運動，而自由振動指的是運動過程中不受外力作用，這種運動通常是由某些因素，如沖擊激勵，導致結構在初始時刻即已偏離平衡位置，而后遵循基本的動力學方程發生運動。

自由振動響應通常是一條隨時間逐步衰減的曲線，對應的是OptiStruct中的瞬態響應分析類型，包括直接法瞬態分析DTRAN、模態法瞬態分析MTRAN。

4.1.1 無阻尼系統

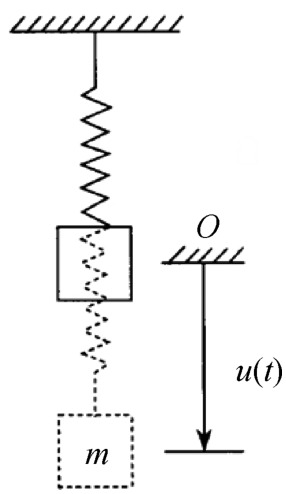

彈簧振子模型是一個典型的無阻尼單自由度振動系統，如圖4-1所示，質量為m，彈簧剛度為k，無阻尼作用。質量塊m在平衡位置附近發生微小偏移u（t）時，運動方程為

當自由振動不受外激勵作用時，f（t）=0，此時方程的解為

式中，u₀與為系統初始時刻的位移和速度；，稱為系統的固有 （圓）頻率或自然頻率，下標n表示“nature”，單位為rad/s；振動位移u（t）為兩個右端項的線性組合，分別為初始速度引起的自由響應項和初始位移u₀引起的自由響應項u₀cos（ω_nt）。

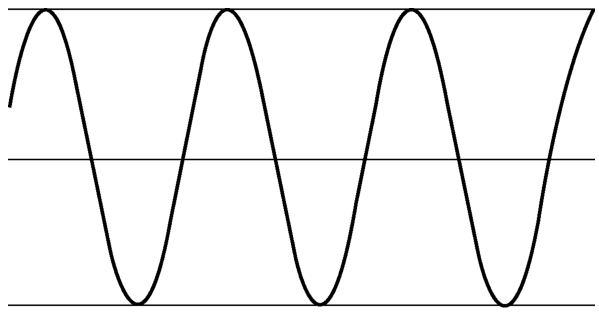

無阻尼自由振動如圖4-2所示，它是一條無衰減的往復運動曲線，最顯著的特征是振動的頻率ω_n不隨時間發生變化，是系統的固有特性，取決于結構的剛度k和質量m。單自由度系統的固有頻率只有一個ω_n，而多自由度振動系統的固有頻率則為{ω₁,ω₂,ω₃,…}，有若干個與自由度數相等的固有頻率。

4.1.2 有阻尼系統

實際結構的自由振動都是衰減的，這種衰減源于各種能量耗散，如材料彈性形變的耗散、接觸面的摩擦、流體介質的阻力等。在結構動力學中，將導致能量損耗的因素統稱為阻尼。

阻尼的表現形式非常復雜，在結構動力學計算中需要將其進行簡化，其中一種簡化的表達形式為黏性阻尼。黏性阻尼假定能量耗散由結構內部的“阻尼力”引起，阻尼力僅與結構振動速度成比例，且方向相反，即f（t）=-cu（t），c為黏性阻尼系數。這樣，有阻尼單自由度振動系統的動力學方程為

對應解的形式為

式中，系數C₁、C₂由初始條件u₀與決定；，稱為振動系統的 （黏性）阻尼比。

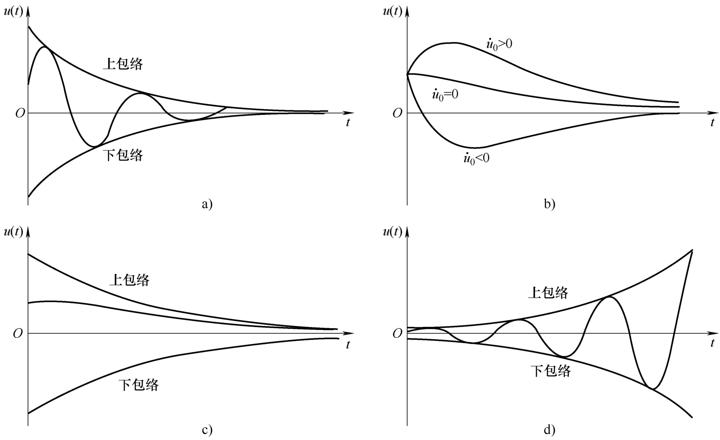

阻尼比是結構振動的關鍵因素，不同的阻尼比ζ數值對應不同的位移解曲線形式。一般區分為圖4-3所示的幾類。

1）欠阻尼，0<ζ<1。此時位移表達式為或，是隨時間逐步衰減的振動形式。

2）臨界阻尼，ζ=1。此時位移表達式為，為非振動的衰減曲線。

3）過阻尼，ζ>1。此時結構運動也為非振動的衰減曲線。

4）負阻尼，ζ<0。此時結構振動的幅值隨時間逐步放大，稱為振動“發散”。

工程應用中的絕大多數結構振動為欠阻尼形式，且ζ?1。阻尼比ξ越高，則振動衰減越快。當ζ≥1時，響應為非振動形式，運動在達到某一峰值后呈指數形式衰減。負阻尼ζ<0只在一些特定的應用中出現，例如： 轉子動力學或剎車嘯叫等問題中，結構的某些固有頻率可能對應負阻尼，它是外界能量輸入振動結構的表現。

在OptiStruct動力學分析中，支持多種形式的阻尼設置，包括黏性阻尼單元，整體結構阻尼PARAM,G，單元結構阻尼GE，SDAMPING阻尼，瑞利阻尼PARAM,ALPHA1及PARAM, ALPHA2等。有限元中的阻尼是人為給定的，是實際結構能量耗散的近似描述，一般需要根據試驗進行標定。
