6.2.3 Struts2項目運行流程

Struts2的運行流程包括如下5個部分：

1）客戶端發送請求，如/*.action。

2）核心控制器FilterDispatcher根據請求決定調用合適的Action。

3）攔截器鏈自動請求應用通用功能，如驗證、工作流或文件上傳等功能。

4）回調執行Action的exceute方法，該方法先獲得用戶請求參數，然后執行某種業務操作，既可以是將數據保存到數據庫中，也可以從數據庫中檢索信息。

5）Action的exceute方法處理結果信息將被輸出到瀏覽器中，可以是HTML、JSP頁面、圖片，也可以是PDF、XML、JSON、Excel等其他文檔。

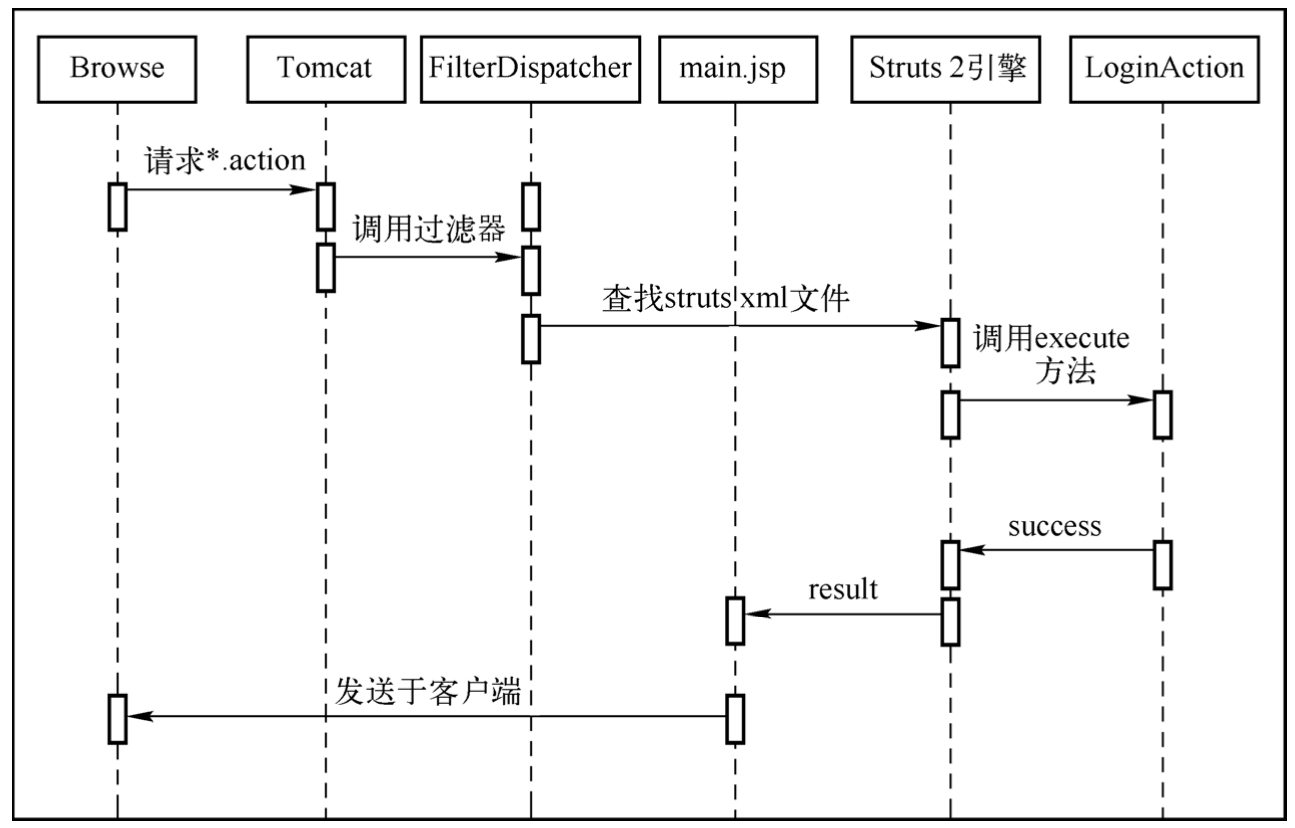

圖6-5清楚地反映了Struts2的運行流程。瀏覽器端發送*.action請求給Web服務器Tomcat，Tomcat將根據FilterDispatcher進行頁面分發。通過查找struts.xml文件，調用Struts2引擎，執行LoginAction類的execute方法。當數據獲取成功，則將查詢結果通過main.jsp發送給客戶端進行顯示。

圖6-5 Struts2時序圖
