6.2.2 Struts2工作原理

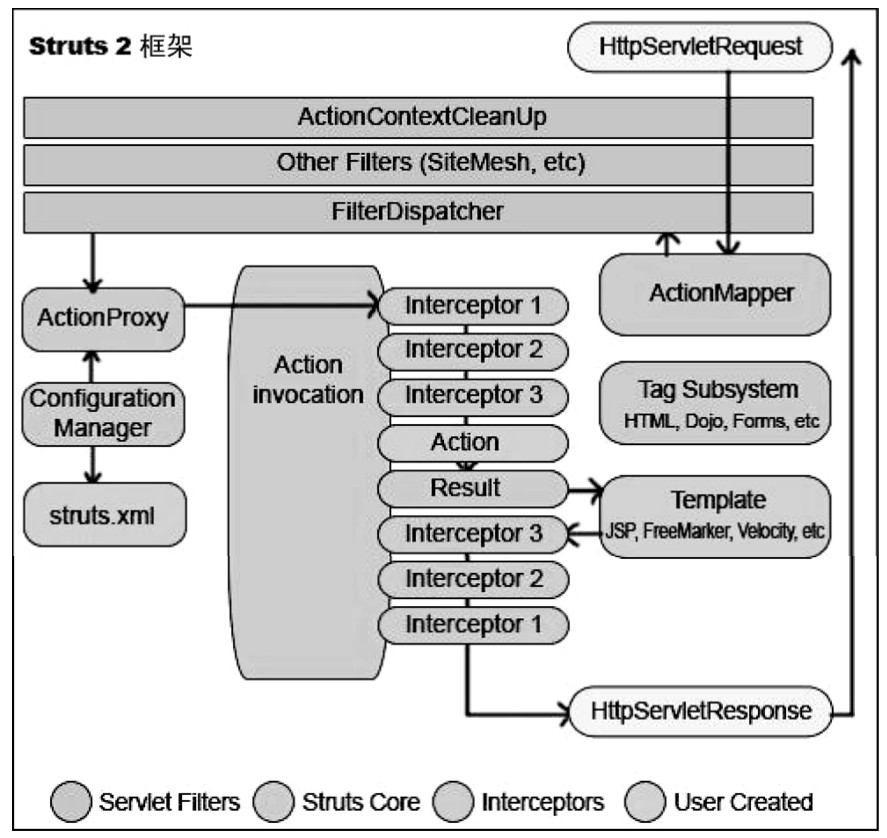

Struts2框架按照模塊來劃分，可以分為Servlet過濾器（Servlet Filters）、Struts核心模塊（Servlet Core）、攔截器（Interceptors）和用戶實現（User Created）部分。Struts2框架如圖6-3所示。

在圖6-3中，Struts2框架兩個核心部件的功能描述如下：

● FilterDispatcher是控制器的核心，是Struts2實現MVC中控制層的核心。用戶從客戶端提交HttpServletRequest請求將到達FilterDispatcher。

● ActionProxy通過struts.xml詢問框架的配置文件，找到需要調用的Action類。但在調用之前，ActionInvocation會根據配置加載Action相關的所有Interceptor（攔截器）。

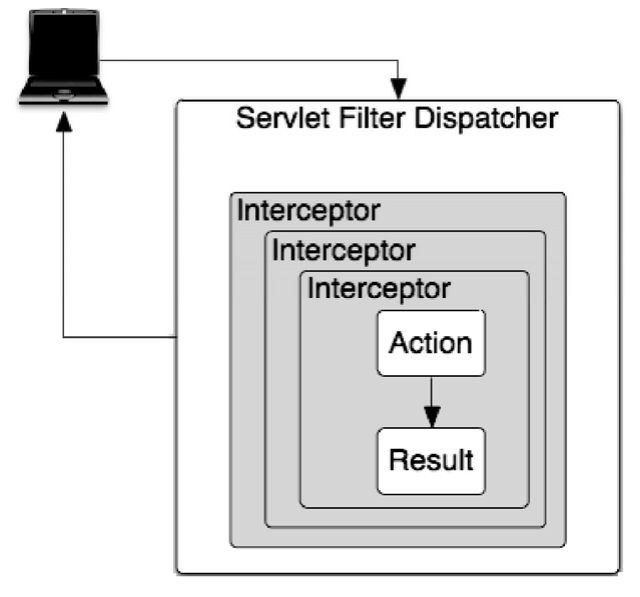

Struts2框架的應用著重在控制上，如圖6-4所示。簡單的流程是：頁面→控制器→頁面，最重要的是控制器的取數據與處理后傳數據的問題。

在圖6-4中，FilterDispatcher、Interceptor和Action的功能描述如下：

● FilterDispatcher（核心控制器）是Struts2框架的基礎，包含了框架內部的控制流程和處理機制。FilterDispatcher是由Web應用負責加載的，Struts2的核心控制器被設計成Filter，而不是一個Servlet，負責攔截所有的用戶請求，如果用戶請求以.action結尾，則該請求被轉入Struts2框架處理。通過讀取配置文件struts.xml來確定交給哪個Action繼續處理。FilterDispatcher需在web.xml文件中配置。

● Interceptor（攔截器）是Struts2框架核心，通過攔截器，實現了AOP（Aspect-Oriented Programming，面向切面編程）。使用攔截器動態攔截Action調用的對象，可以簡化Web開發中的某些應用，例如，權限攔截器可以簡化Web應用中的權限檢查。

● Action（業務控制器）是由開發者自己編寫實現的，一般都有一個execute(）方法，該方法返回一個字符串，這個字符串是一個邏輯視圖名（如success、error、input等），通過配置后對應一個視圖。用戶在開發Action和業務邏輯組件的同時，還需要編寫相關的配置文件，供核心控制器使用。
