3.9　打印原理圖

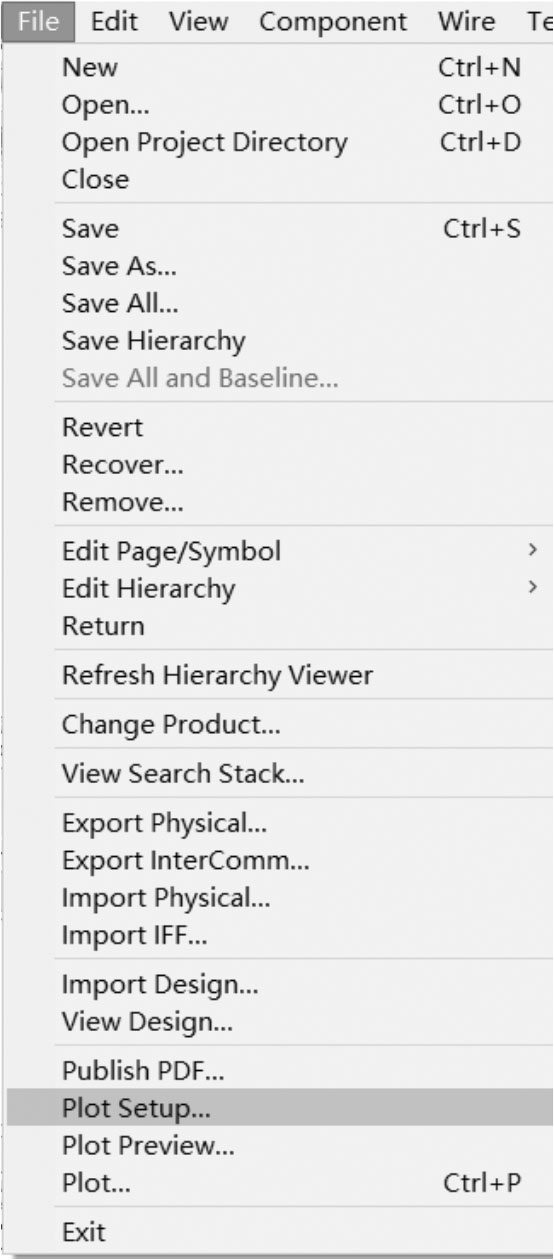

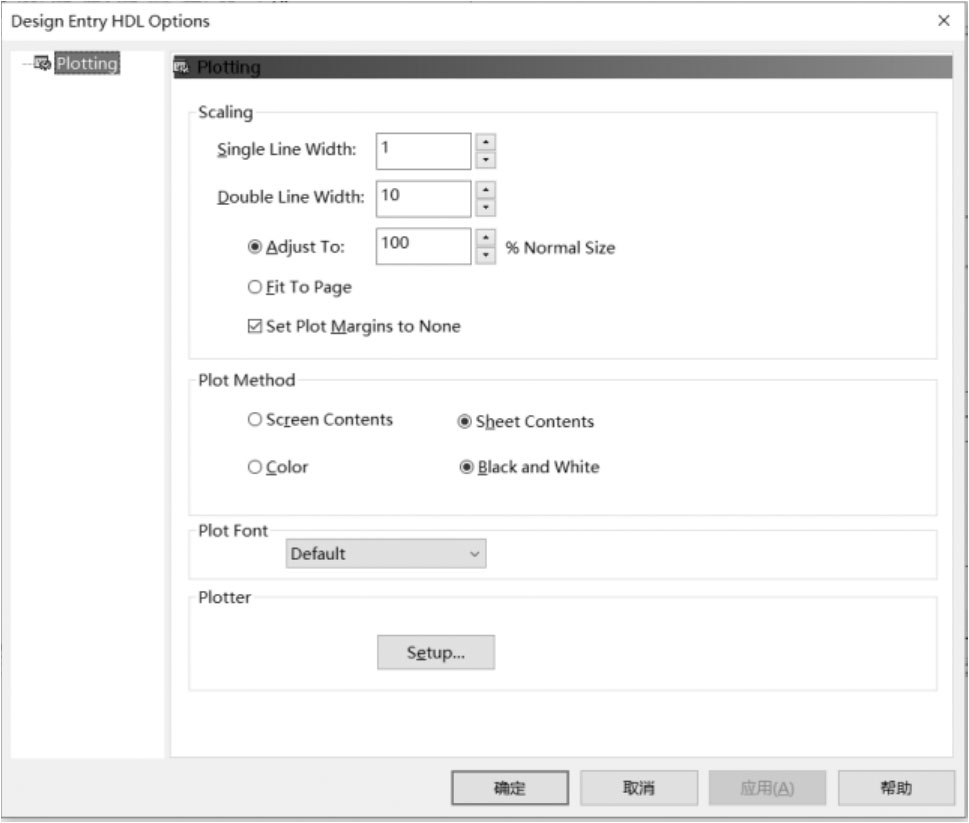

（1）在原理圖編輯器中，選擇File→Plot Setup，如圖3-9-1所示。彈出Design Entry HDL Options對話框，如圖3-9-2所示。

Single Line Width：指定細線的寬度、元件的邊框和文本等，默認值是1，一般設置為6。

Double Line Width：指定粗線的寬度，如總線、粗線等，默認值是0。

Adjust To/Fit To Page：選擇其一調整打印大小。Adjust To指的是按照設置的比例打印；Fit To Page指的是調整比例以適合一張紙的大小來打印。

Set Plot Margins to None：設置打印紙的邊界。默認選中。

Plot Method：選擇打印方法。選擇Screen Contents，打印屏幕顯示的部分；選擇Sheet Contents，打印整頁。Color是彩印的；Black and White是黑白的。

Plot Font：選擇打印字體，如果不選擇，使用默認字體。

Plotter：設置打印機，可單擊Setup按鈕設置。

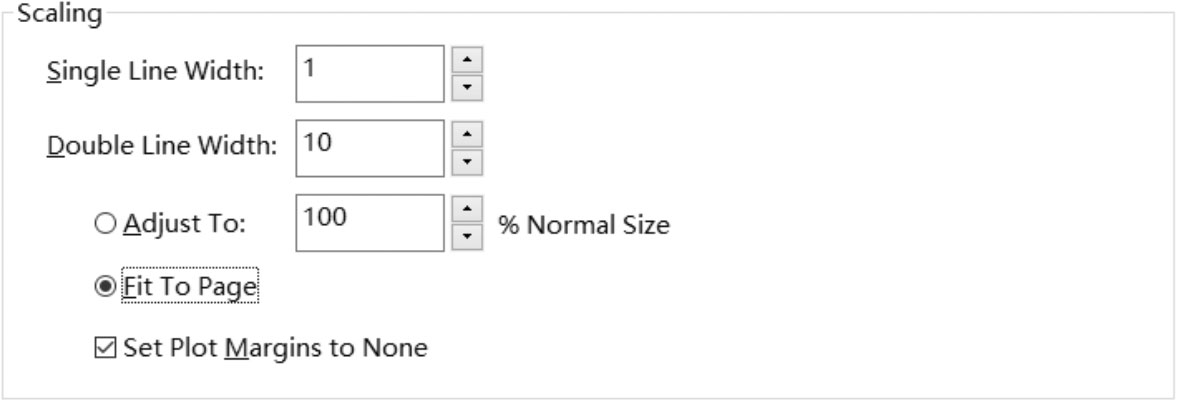

（2）在Scaling選框下，選擇Fit To Page，如圖3-9-3所示。

（3）在Plotter選框下，單擊Setup按鈕，設置方向為橫向，在名稱選項欄中選擇當前設計版本，單擊OK按鈕。

（4）單擊確定按鈕關閉Design Entry HDL Options對話框。

（5）選擇File→Plot Preview預覽要打印的原理圖，單擊Close按鈕。

（6）選擇File→Plot，設置Plot Range到All并單擊Plot。

思考與練習

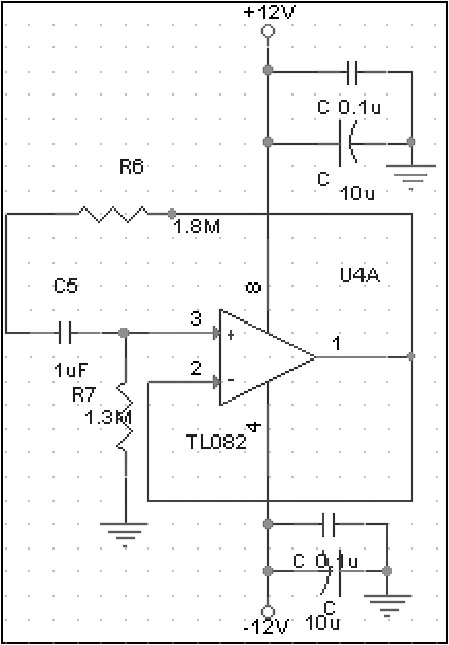

（1）請使用原理圖繪制技巧，完成如圖3-Q-1所示電路圖的繪制。

（2）某電路圖中有若干相同電容，當前的Value為R，需改為10k，如何操作？

（3）如果希望屏幕顯示當前圖紙的標題欄，而打印時不打印該標題欄，應如何設置？
