5.2.1　參與者

1．參與者的概念

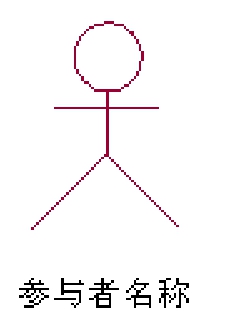

參與者（Actor）是指存在于系統外部并直接與系統進行交互的人、系統、子系統或類的外部實體的抽象。每個參與者可以參與一個或多個用例，每個用例也可以有一個或多個參與者。在用例圖中使用一個人形圖標來表示參與者，參與者的名字寫在人形圖標下面，如圖5-3所示。

很多初學者都把參與者理解為人，這是錯誤的。參與者代表的是一個集合，通常一個參與者可以代表一個人、一個計算機子系統、一個硬件設備或者時間等。人是其中最常見也是最容易理解的參與者，對于上一節中提到的銀行自動取款機（ATM）來說，它的參與者就是銀行用戶。

一個系統也可以作為參與者，大家去商場購物，經常會采用刷卡付款的方式，這時候就需要商場的管理程序和外部的應用程序建立聯系，來驗證信用卡以便完成信用卡的付款操作。其中，外部信用卡程序就是一個參與者，是一個系統。

而在有的系統中，一個進程也可以作為參與者，例如時間。如果家里開通上網包月的話，當包月時間快結束的時候，系統就會提示相關服務人員，再由這些人員通知包月到期的用戶。由于時間不在人的控制范圍內，因此也是一個參與者。

要注意的是，參與者雖然可以代表人或事物，但參與者不是指人或事物本身，而是表示人或事物當時所扮演的角色。例如小王是銀行的工作人員，他參與銀行管理系統的交互，這時他既可以作為管理員這個角色參與管理，也可以作為銀行用戶來取錢，在這里小王扮演了兩個角色，是兩個不同的參與者。因此，不能將參與者的名字表示成參與者的某個實例，例如小王作為銀行用戶來取錢，但是參與者的名字還是銀行用戶而不能是小王。

一個用例的參與者可以劃分為發起參與者和參加參與者。發起參與者發起了用例的執行過程，一個用例只有一個發起參與者，可以有若干個參加參與者。在用例中標明發起參與者是一個明智的做法。

參與者還可以劃分為主要參與者和次要參與者。主要參與者指的是執行系統主要功能的參與者，次要參與者指的是使用系統次要功能的參與者。標明主要參與者有利于找出系統的核心功能，往往也是用戶最關心的功能。

2．確定參與者

在獲取用例前首先要確定系統的參與者，尋找參與者可以從以下問題入手：

• 系統開發完成后，使用系統主要功能的是誰。
• 誰需要借助系統來完成日常的工作。
• 系統需要從哪些人或其他系統中獲得數據。
• 系統會為哪些人或其他系統提供數據。
• 系統會與哪些其他系統交互？其他系統包括計算機系統和計算機中的其他應用軟件。其他系統可以分為兩類：一類是該系統要使用的系統；另一類是啟動該系統的系統。
• 系統是由誰來維護和管理的，以保證系統處于工作狀態。
• 系統控制的硬件設備有哪些？
• 誰對本系統產生的結果感興趣。

要注意的是，尋找參與者的時候不要把目光只停留在使用計算機的人身上，直接或間接地與系統交互的任何人和事都是參與者。另外，由于參與者總是處于系統外部，因此他們或它們可以處于人的控制之外。讓我們來看一個比較特殊的參與者—系統時鐘。有時候需要在系統內部定時地執行一些操作，如檢測系統資源使用的情況、定期地生成統計報表等等。這些操作并不是由外部的人或系統觸發的，它是由一個抽象出來的系統時鐘或定時器參與者來觸發的，如圖5-4所示。

3．參與者之間的關系

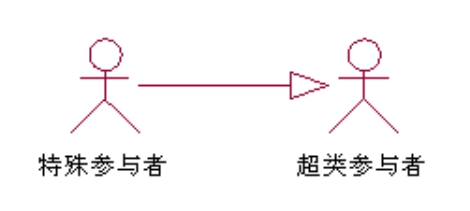

由于參與者實質上也是類，因此它擁有與類相同的關系描述，即參與者與參與者之間主要是泛化關系（或稱為“繼承”關系）。泛化關系的含義是把某些參與者的共同行為提取出來表示成通用行為，并描述成超類（或父類）。泛化關系表示的是參與者之間的一般或特殊關系，在UML圖中，使用帶空心三角箭頭的實線表示泛化關系，如圖5-5所示，箭頭指向超類參與者。

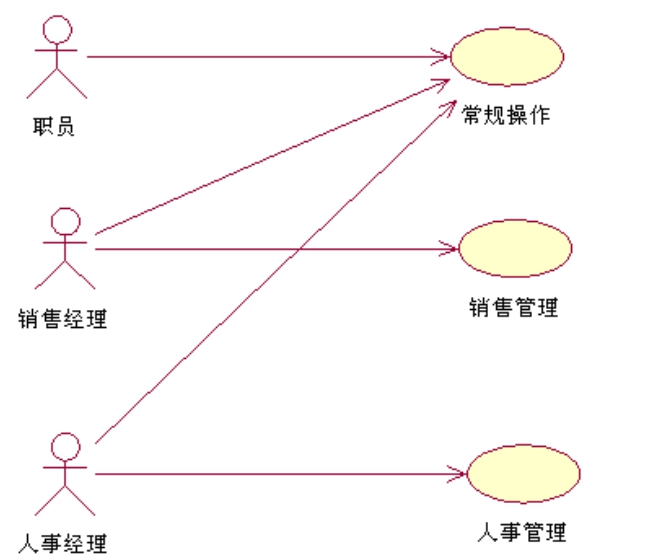

在需求分析中很容易碰到用戶權限問題，就拿一個公司來說，普通職員有權限進行一些常規操作，而銷售經理和人事經理在常規操作之外還有權限進行銷售管理和人事管理。用例圖如圖5-6所示。

在這個例子中，我們會發現銷售經理和人事經理都是一種特殊的用戶，他們擁有普通用戶所擁有的全部權限，此外他們還有自己獨有的權限。這里可進一步把普通用戶和銷售經理、人事經理之間的關系抽象成泛化（Generalization）關系。

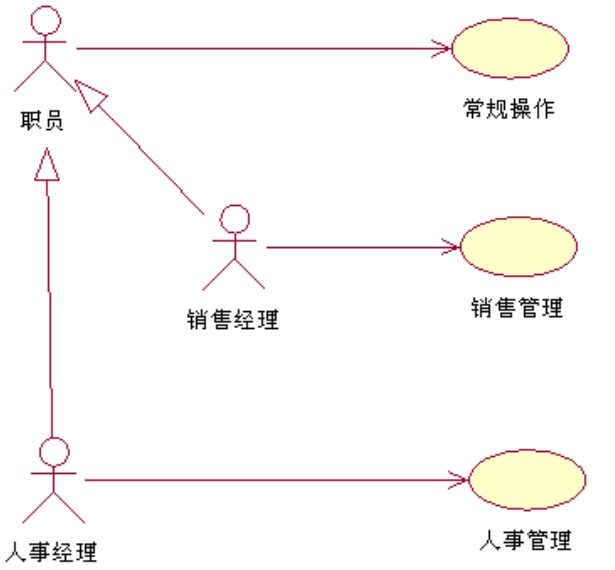

如圖5-7所示，職員是父類，銷售經理和人事經理是子類。通過泛化關系，可以有效地減少用例圖中通信關聯的個數，簡化用例模型，便于大家理解。
