1 應備工具

你聽說過咱們國家古代有名的思想家孔子嗎？他有一句名言：“工欲善其事，必先利其器”，用現在的話說就是要把一件事、一個活干好，必須得有得心應手的工具。所以，在沒有制作前先介紹一些應該準備的工具和材料，以保證制作的順利進行。

一、電烙鐵

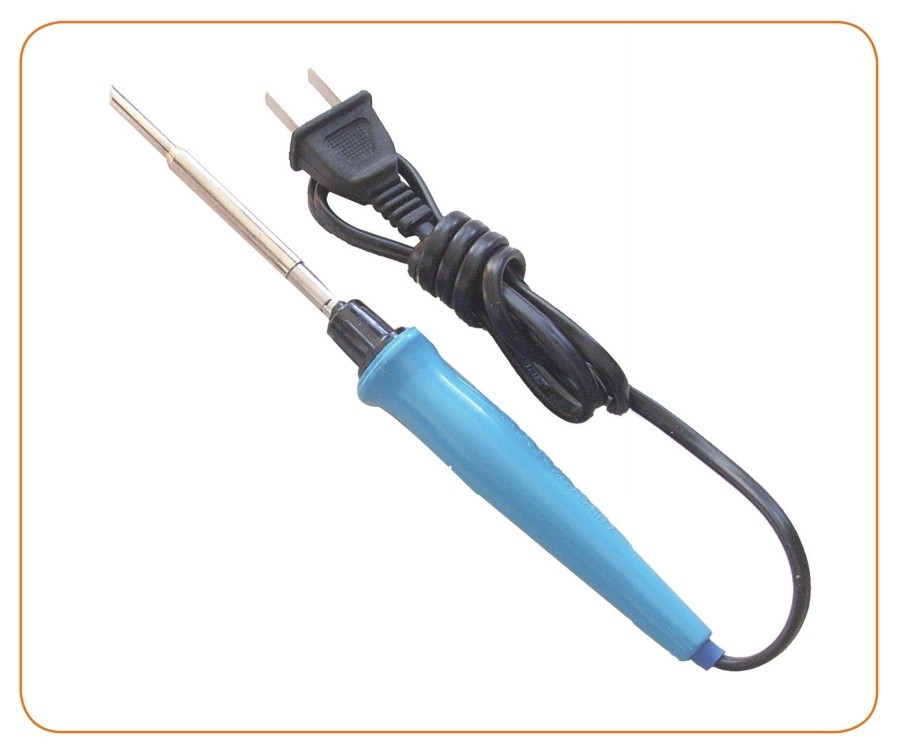

電烙鐵能把電能轉換成熱能，是手工焊接的主要工具。它的作用是加熱焊錫使焊錫呈液態，將焊接的固態金屬連接在一起。一般焊接小型元器件常用20W或30W的內熱式電烙鐵。基于本書介紹的電路，有一把20W的內熱電烙鐵就可以了。這種烙鐵的單價約在5元。電烙鐵的實物如圖1-1所示。

二、焊錫

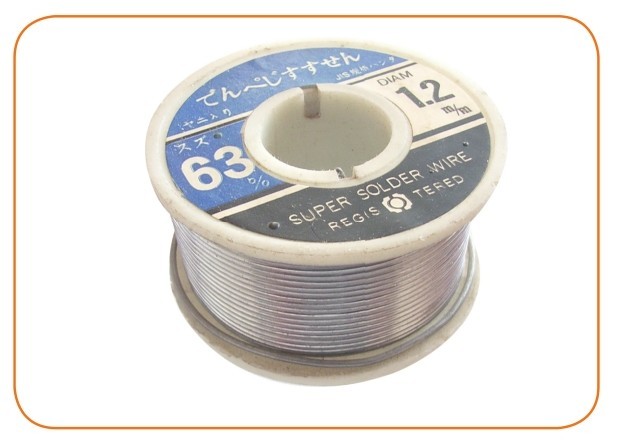

焊錫被烙鐵加熱呈液態后，去包圍元器件的焊接部位，固定和防止元器件的松動，使元器件與電路成為一體而形成導電效應。一般常用有松香芯的焊錫絲，這種焊錫每盤約30元。盤狀焊錫絲實物如圖1-2所示。

三、助焊劑

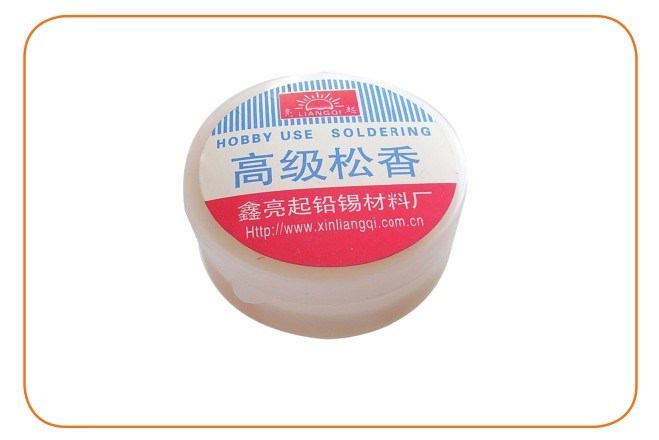

本書介紹的電路在焊接時用松香作助焊劑即可焊牢。一般賣烙鐵的地方就有松香賣。塊狀松香壓碎后，把25%的松香加入75%的工業純酒精中制成松香水，這樣用起來非常方便。松香每塊約2元，松香塊實物如圖1-3所示。

四、尖嘴鉗

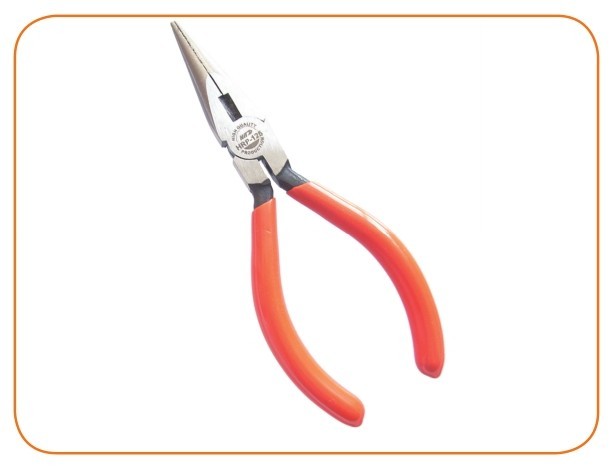

它主要用來把不規則、不直的元器件引腳整理平直，或整理成要求的一定形狀。尖嘴鉗一般常用的規格為160mm，其單價約7元。尖嘴鉗的實物如圖1-4所示。

五、斜口鉗

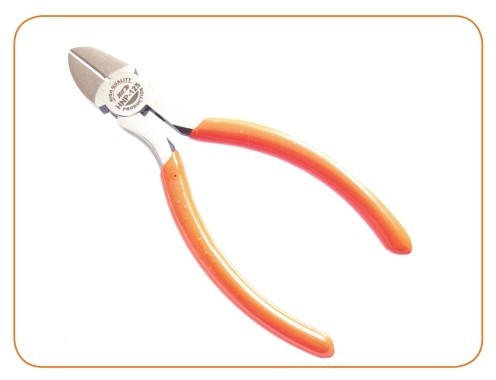

它主要用于在電路焊接成功后，把多余的元器件引腳剪去。斜口鉗常用的規格和尖嘴鉗相同，單價也和尖嘴鉗相同。斜口鉗的實物如圖1-5所示。

六、鑷子

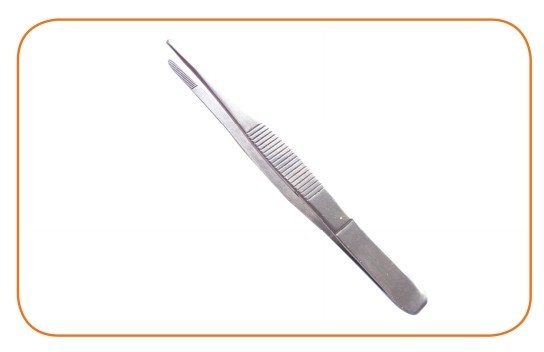

它的用途是在焊接時用來夾持較小元器件的引腳，以及幫助元器件引腳的成形或幫助怕高溫的元器件焊接時散熱，以免元器件被燙壞。鑷子單價約3元。鑷子的實物如圖1-6所示。

七、裁刀

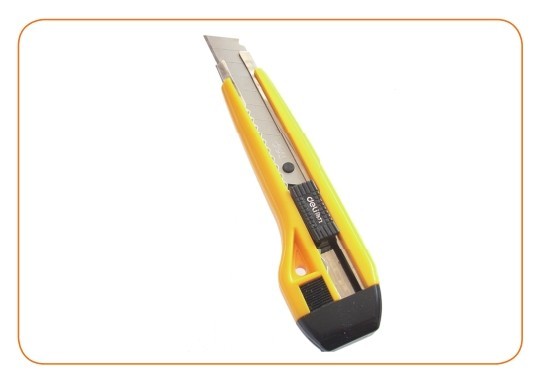

它的用途是用來刮除元器件引腳的氧化層，以便焊接。裁刀每把單價約5元，其實物如圖1-7所示。

八、通用印制電路板

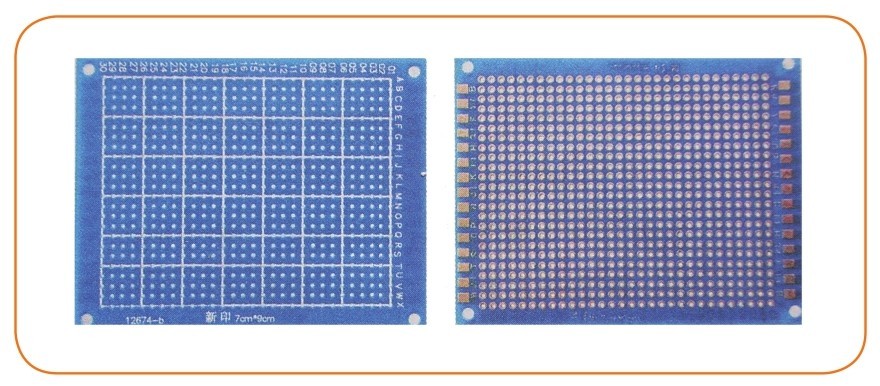

這種印制電路板也稱萬用電路板、點陣板或洞洞板。它的敷銅板上布滿獨立的帶孔小銅盤，銅焊盤之間的距離符合電子行業的標準，可以方便地插焊各種電路的元器件。若想縮小本書介紹的無依托焊接電路的體積，可以按無依托焊接電路的焊接步驟把電路組成的元器件焊在通用印制電路板上，通用印制電路板實物如圖1-8所示。80mm×80mm的通用印制電路板每塊約3元。

九、萬用表

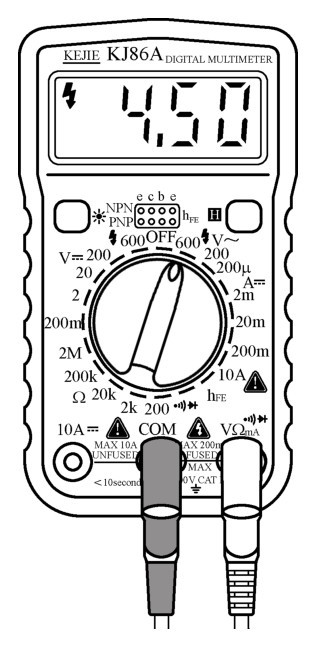

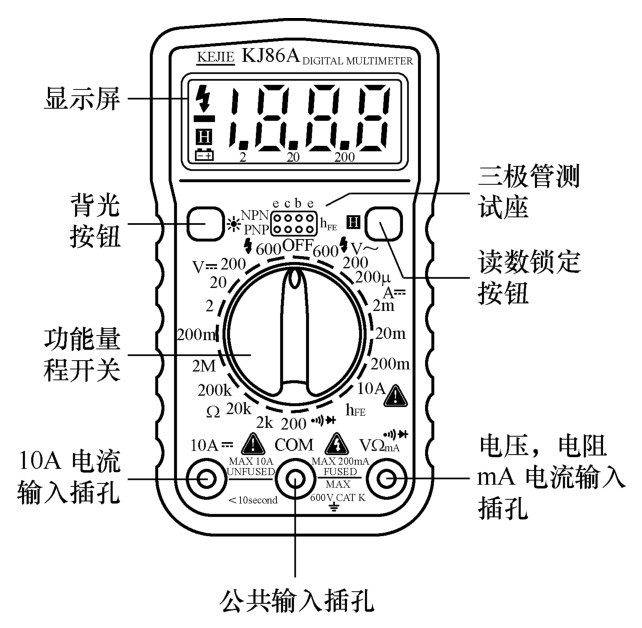

數字式萬用表是后起之秀，它有靈敏度高、功能齊全、測量項目多、測量顯示直觀、性能穩定、過載能力強、輕便、不易損壞等優點。本書推薦的KJ86A型數字式萬用表（見圖1-9）完全具備以上條件，因此，本書的電路制作有這樣一塊萬用表配合就足夠了。這種萬用表的單價每塊約20元。KJ86A的表盤形及功能見圖1-10。下面將KJ86A型數字式萬用表的使用方法介紹如下。

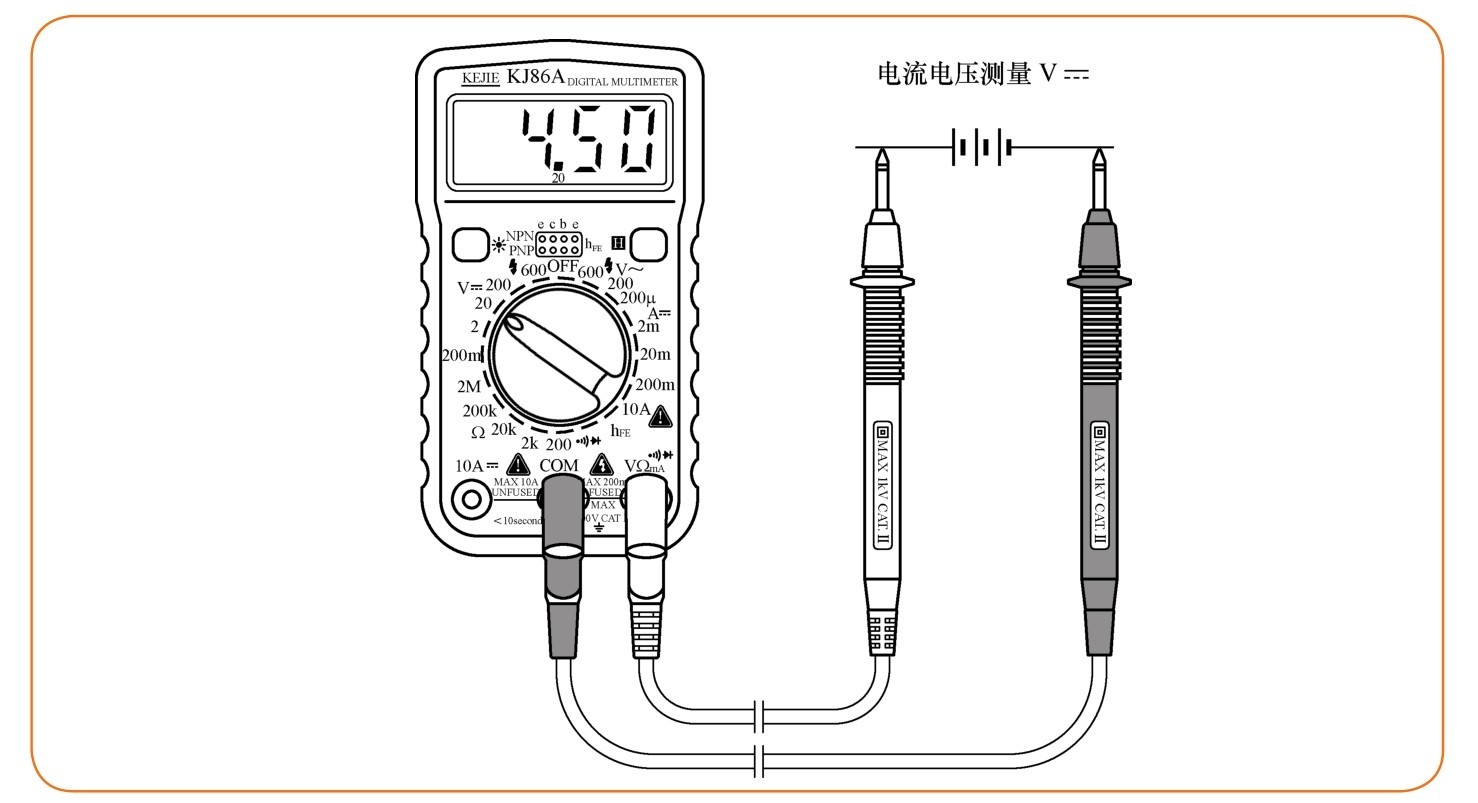

（1）測量直流電壓。將黑表筆插入“COM”插孔中，紅表筆插入“V?mA”插孔中，再將功能量程開關置于“V”量程范圍，把表筆接在被測負載或信號源上，萬用表的液晶顯示屏上便可顯示直流電壓數值，同時會指示出紅表筆的極性。在測量前不知被測電壓范圍時可將功能開關置于最高量程擋并逐步調到合適的擋位。當顯示屏上顯示出“I”符號時已超出量程，需調到高擋再測。測量直流電壓的情況如圖1-11所示。

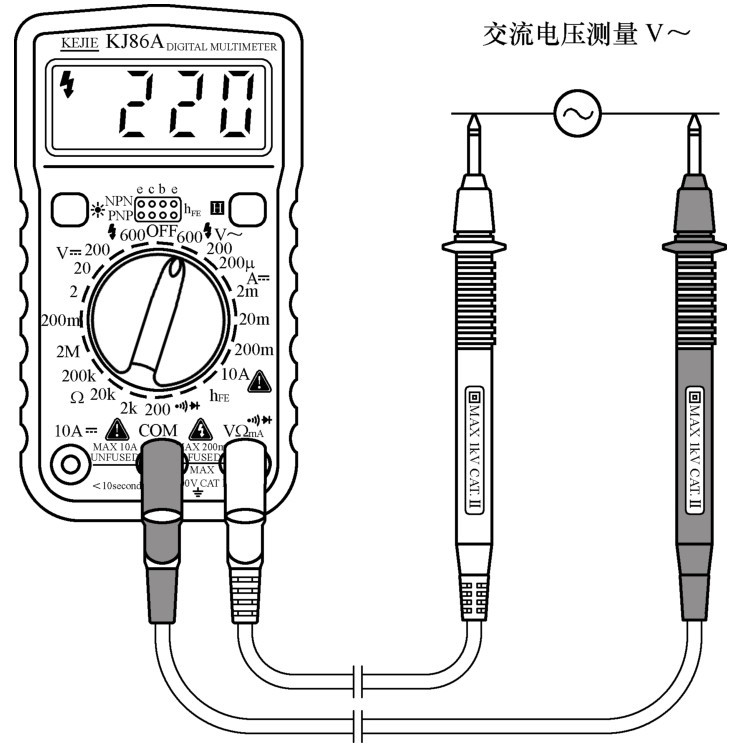

（2）測量交流電壓。與測直流電壓一樣，也是把黑表筆插入“COM”插孔中，紅表筆插入“V?mA”插孔中，不同是應把功能量程開關置于“V～”量程范圍，將表筆接在被測電路上即可，其余和測直流電壓相同。測量交流電壓的情況如圖1-12所示。

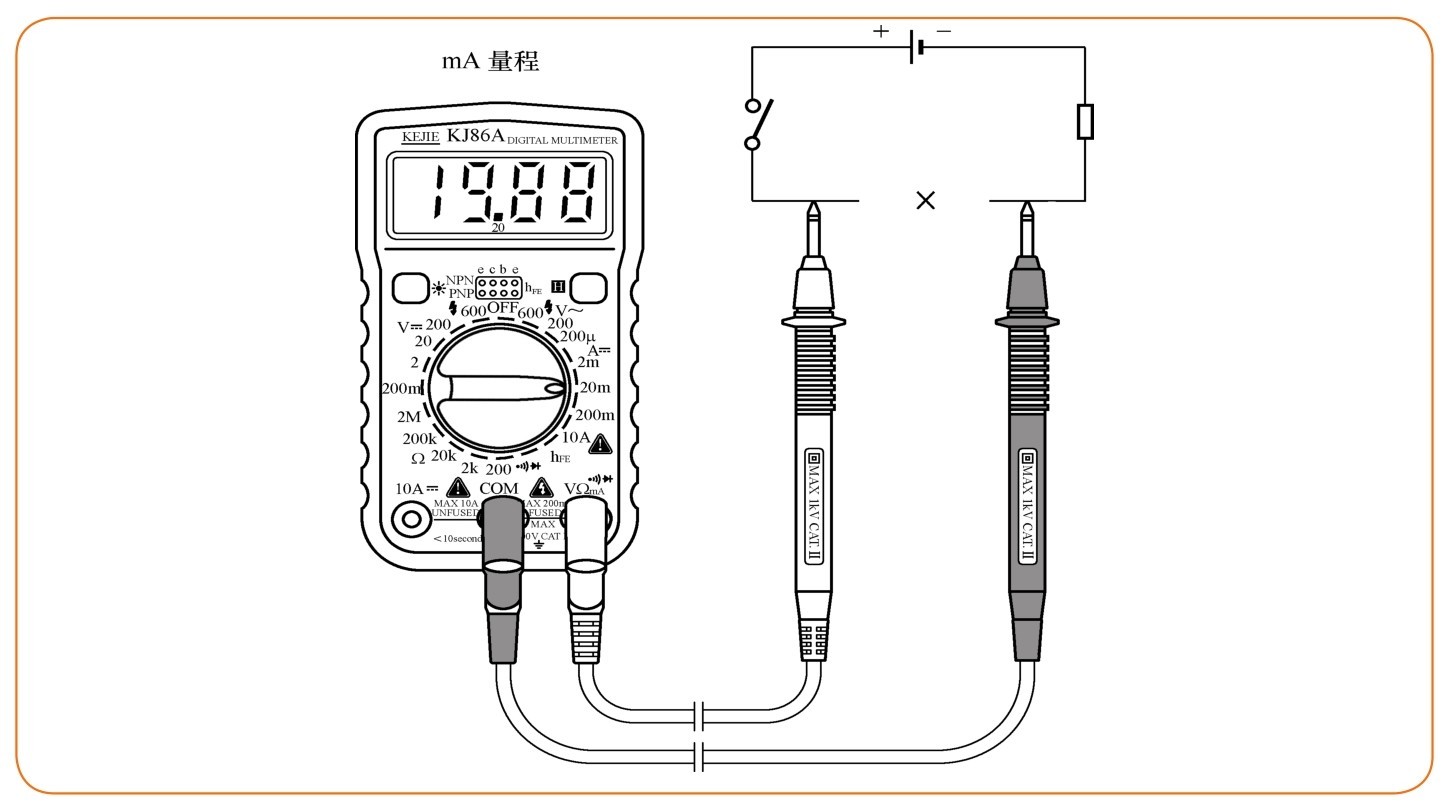

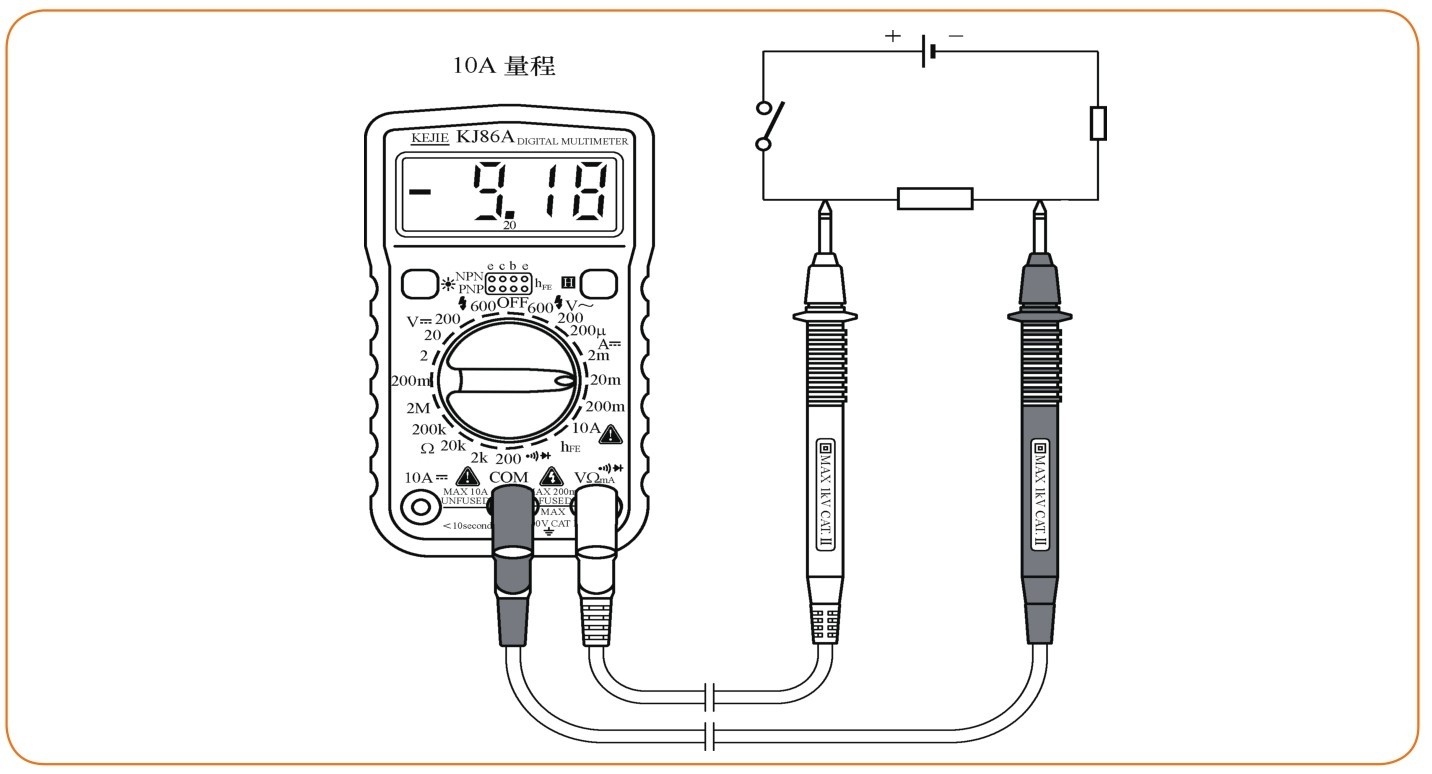

（3）測直流電流。把黑表筆插入“COM”插孔中，當被測電流在200mA以下時紅表筆插入“mA”插孔中，被測電流在2mA～10A時紅表筆應插入“10A”插孔中，把功能量程開關置于“A”量程范圍以內，把表筆串接入被事前斷開的電路兩端即可在顯示屏上讀數，同時會指示紅表筆的極性。測量直流電流的情況如圖1-13所示。

（4）測量電阻器阻值。將黑表筆插入“COM”插孔中，紅表筆插入“V?mA”插孔中，功能開關置于“?”量程范圍內，把兩個表筆跨接在電阻器的兩端即讀數。電路上的電阻器應焊開一端再測。測量電阻器的情況如圖1-14所示。

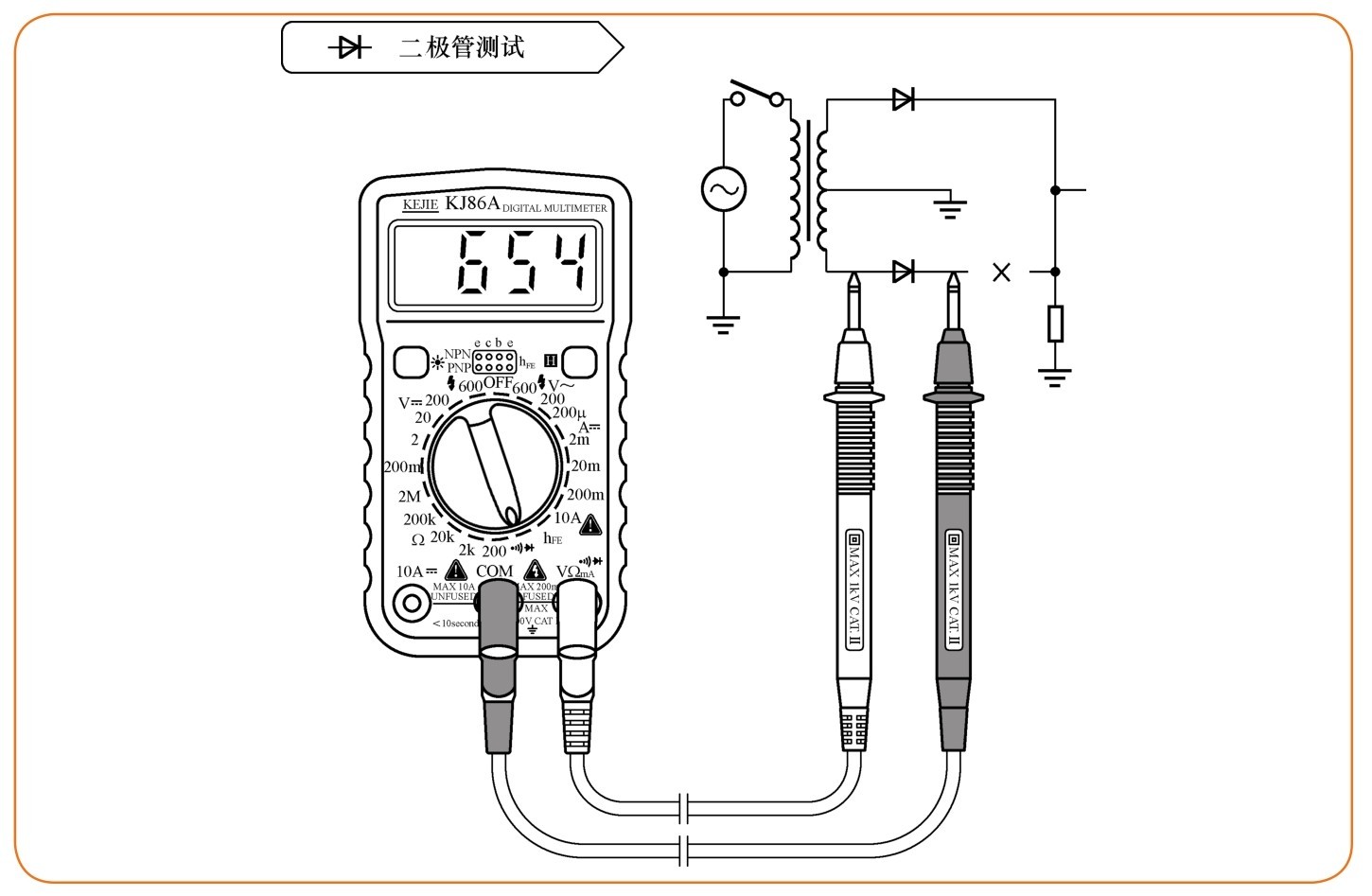

（5）測量二極管。把表盤上的功能開關置于“”擋位，把表筆接在被測二極管兩端即可。測量二極管情況如圖1-15所示。

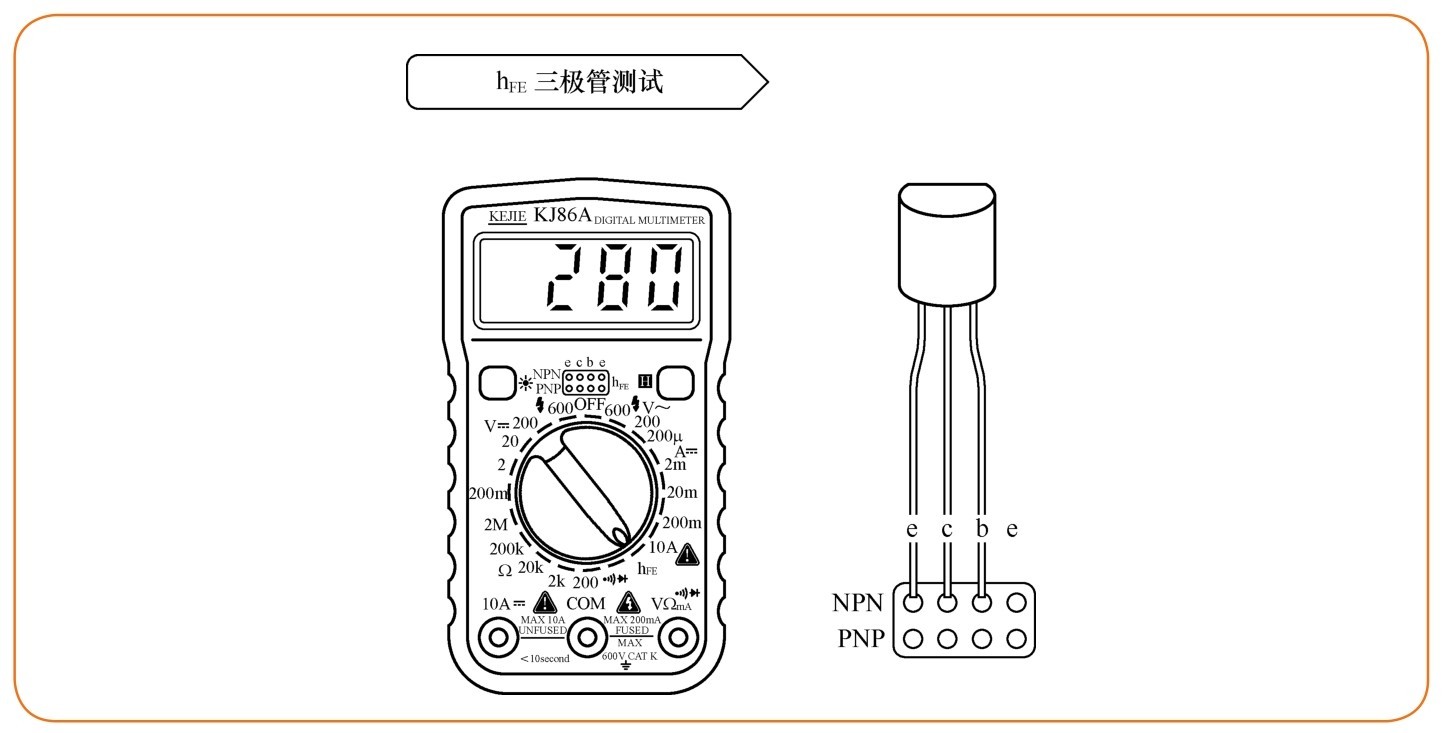

（6）晶體管的hFE的測試。KJ86A萬用表的表盤上設有專門測試“hFE”的插座，確認測試的晶管是NPN型還是PNP后，把功能開關置于“hFE”擋上插入相應的插座中進行測試。測量晶體管情況如圖1-16所示。

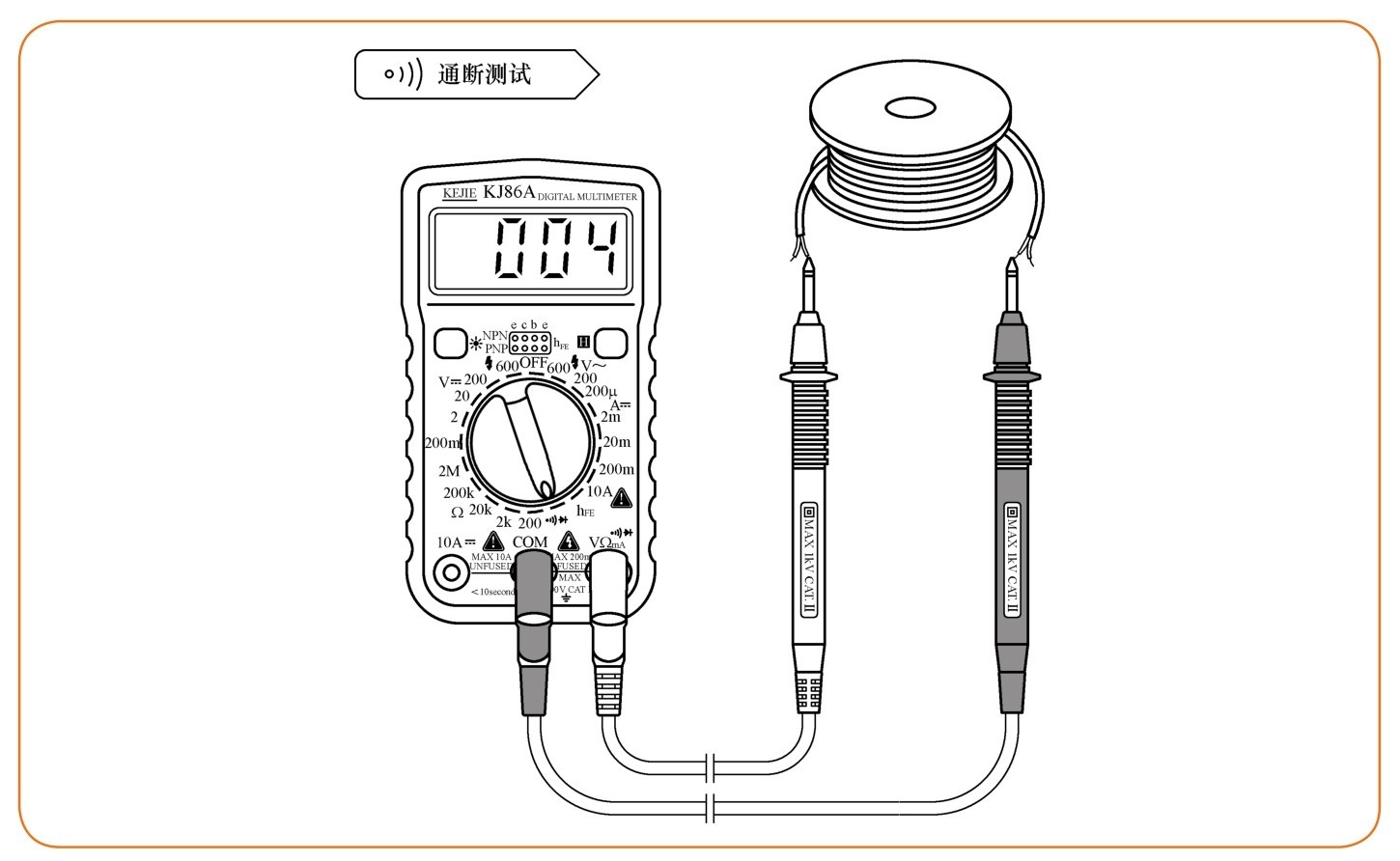

（7）通斷測試，把功能開關置于“”擋位上，把兩只表筆跨接在疑似斷路的線路兩端，此時萬用表若發出鳴叫聲，即說明電路完好，否則即斷路。測量通斷情況如圖1-17所示。

另外，顯示屏在顯示出符號時即更換新的9V電池。9V電池每塊約5元。
