二、任務實施
項目（一）汽車底盤認識
1．項目說明
認識汽車底盤，首先要對汽車底盤的組成及各系統在車上的具體安裝位置、特點等有全面直觀的了解。了解它們的形狀、連接關系及布置形式，可以進一步提高學員學習本門課程的興趣，為學好本門課程打下良好的基礎。
2．技術要求與標準
（1）每組學員能在45min內完成此項目。
（2）完成工單。
（3）注意人身及設備安全。
3．設備器材
（1）東風雪鐵龍愛麗舍轎車。
（2）中通客車。
（3）座椅套、地板墊、方向盤套、翼子板布及前格柵布一套。
（4）舉升機。
4．作業準備
（1）檢查舉升機。□ 任務完成
（2）車輛開進工位。□ 任務完成
（3）停車，打開發動機蓋。□ 任務完成
（4）鋪上護套。□ 任務完成
（5）頂好車位置。□ 任務完成
（6）稍微舉升車輛。□ 任務完成
（7）檢查車輛是否平穩。□ 任務完成
5．操作步驟
（1）車輛準備。
（2）汽車組成認識（發動機、底盤、車身、電氣設備），轎車總成如圖1-15所示。

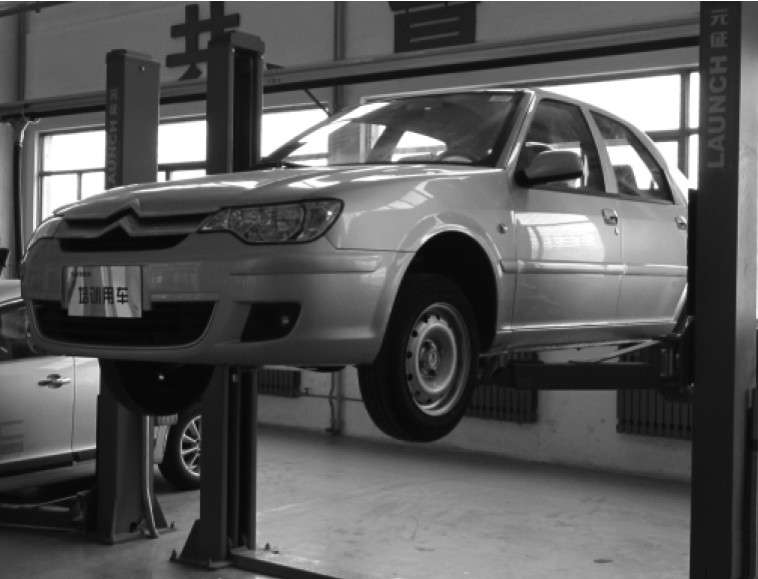

圖1-15 轎車總成

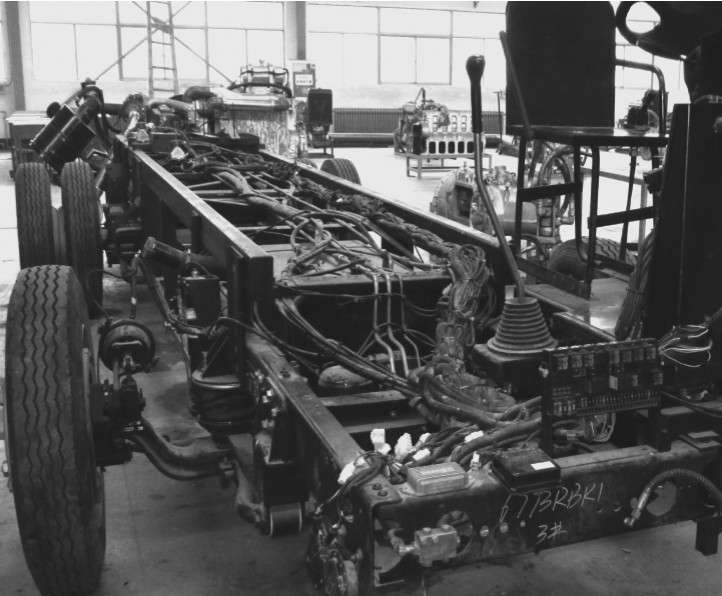

（3）底盤系統部件認識，客車底盤如圖1-16所示。
圖1-16 客車底盤
①傳動系統組成部件安裝位置及作用簡介。
質疑：汽車上為何安裝該系統？
②行駛系統組成部件安裝位置及作用簡介。
③轉向系統組成部件安裝位置及作用簡介。
④制動系統組成部件安裝位置及作用簡介。
⑤轎車、貨車兩種汽車底盤結構比較分析。
6．記錄與分析
相關記錄與分析見表1-1。

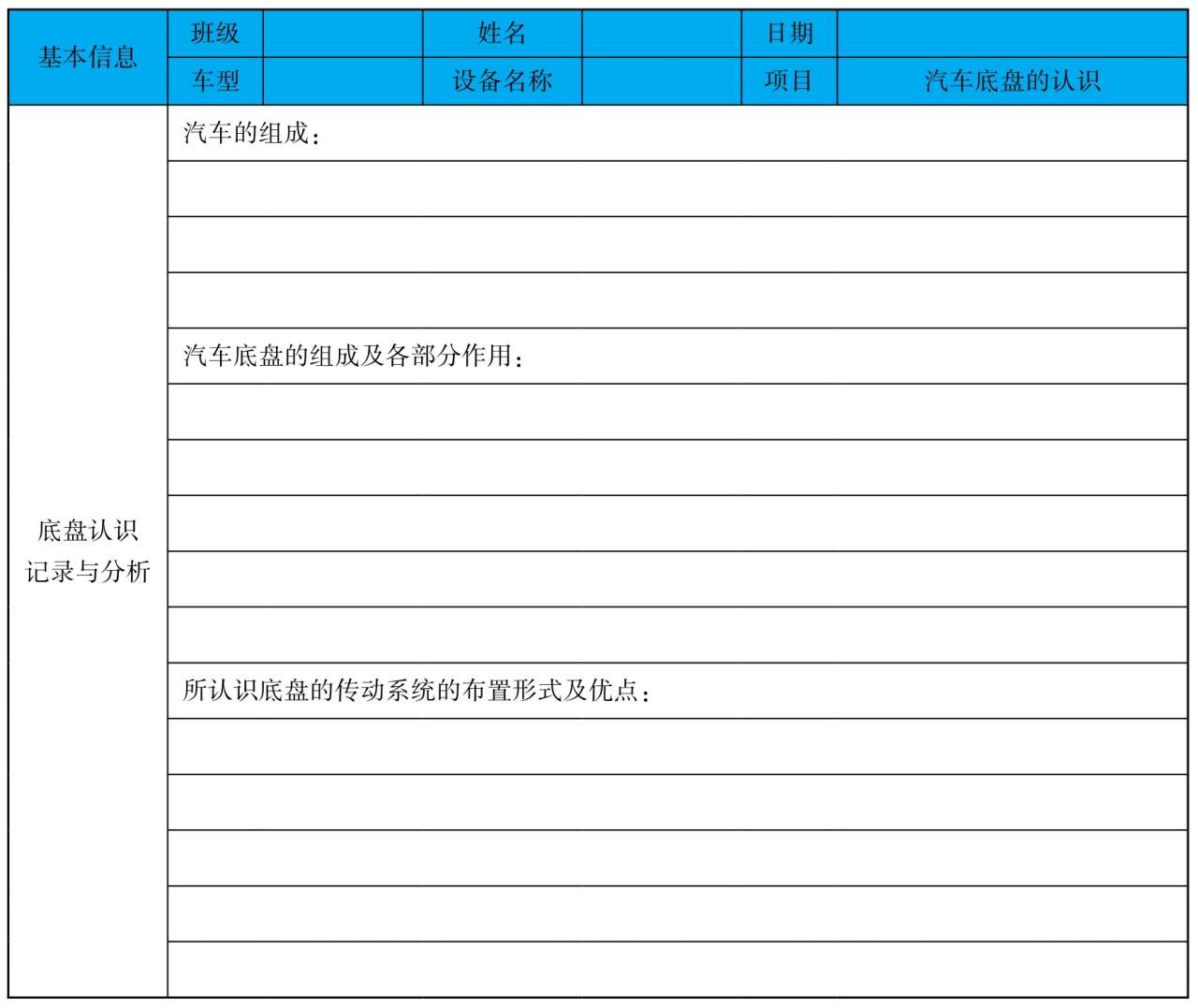

表1-1 記錄與分析
項目（二）離合器的拆裝
1．項目說明
對于裝有手動變速器的汽車，發動機的動力及扭矩需要通過離合器由小到大地傳遞給變速器，以便于平穩起步和變速器換擋。但由于長期使用和頻繁換擋，不可避免地會造成離合器各元件的磨損、性能減弱以致失效，造成汽車起步發抖、換擋困難、發響、加速無力等故障。東風雪鐵龍愛麗舍轎車裝配的是具有單片摩擦片的膜片彈簧離合器，且使用中無須調整，因此若出現開始故障情景中的換擋困難現象，經檢查確認為離合器故障后，則需拆卸離合器進行檢修或更換。
2．技術要求與標準
（1）兩名學員配合能在100min內完成此項目。
（2）技術標準見表1-2。

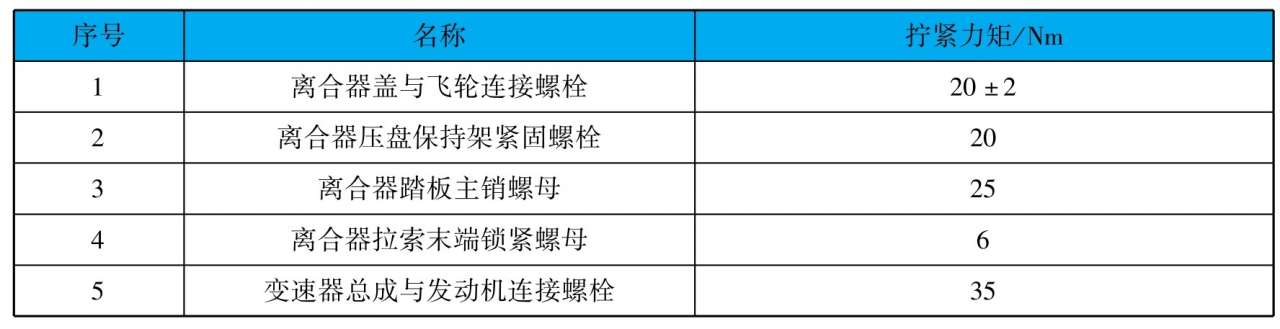

表1-2 離合器裝配的相關螺栓、螺母擰緊力矩
3．設備器材
（1）東風雪鐵龍愛麗舍轎車。
（2）支架4090-T、定位心軸7011-T等專用工具。
（3）座椅套、地板墊、方向盤套、翼子板布及前格柵布一套。
（4）舉升機。
（5）常用工具一套。
4．作業準備
（1）檢查舉升機。□ 任務完成
（2）車輛開進工位。□ 任務完成
（3）停車，打開發動機蓋。□ 任務完成
（4）鋪上護套。□ 任務完成
（5）頂好車位置。□ 任務完成
（6）稍微舉升車輛。□ 任務完成
（7）檢查車輛是否平穩。□ 任務完成
資源1-21 離合器的拆卸
5．操作步驟
（1）拆卸。

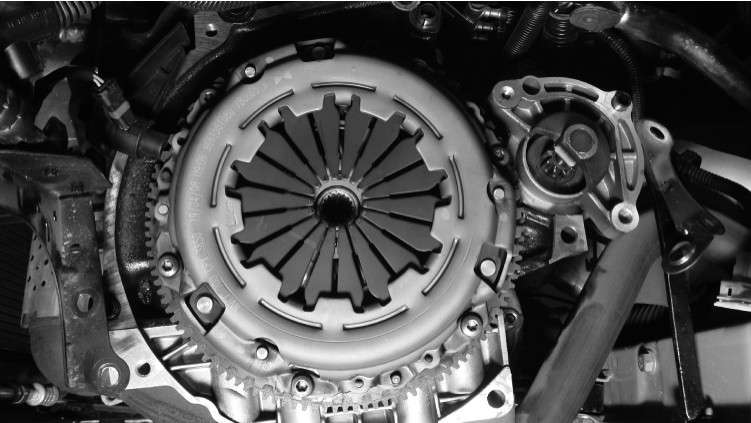

①拆下變速器總成，露出離合器，雪鐵龍愛麗舍轎車離合器如圖1-17所示。
圖1-17 東風雪鐵龍愛麗舍轎車離合器
在此重點描述離合器的拆裝步驟、工具及注意事項。

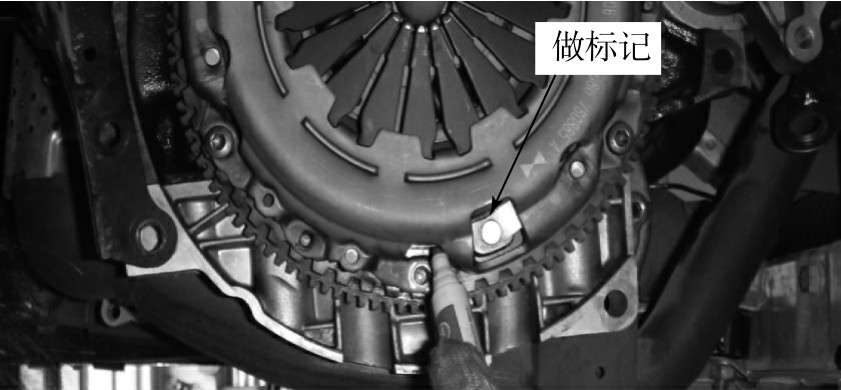

②為便于在裝配時保持原來的旋轉平衡，用粉筆或記號筆標明壓盤總成與飛輪的接合位，若有平衡配重則需一并標注，如圖1-18所示。
圖1-18 用粉筆或記號筆標明壓盤總成與飛輪的接合位

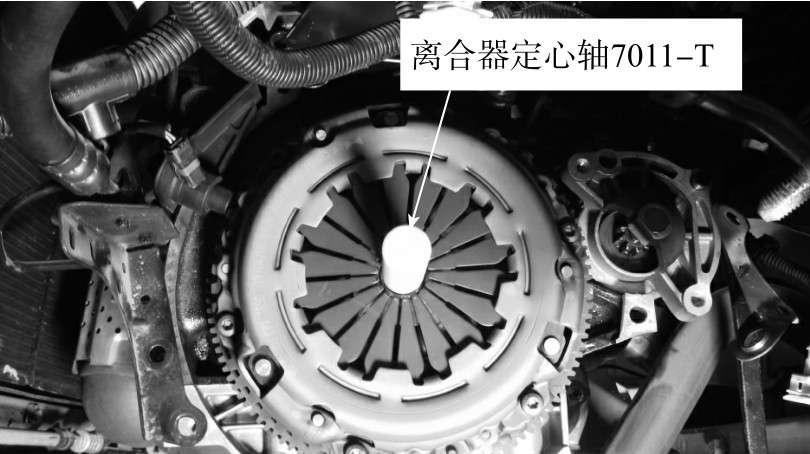

③將專用的定心軸插入離合器從動盤花鍵孔，托住離合器從動盤，以免拆離合器時從動盤墜地而損壞，安裝定心軸，如圖1-19所示。
圖1-19 安裝定心軸

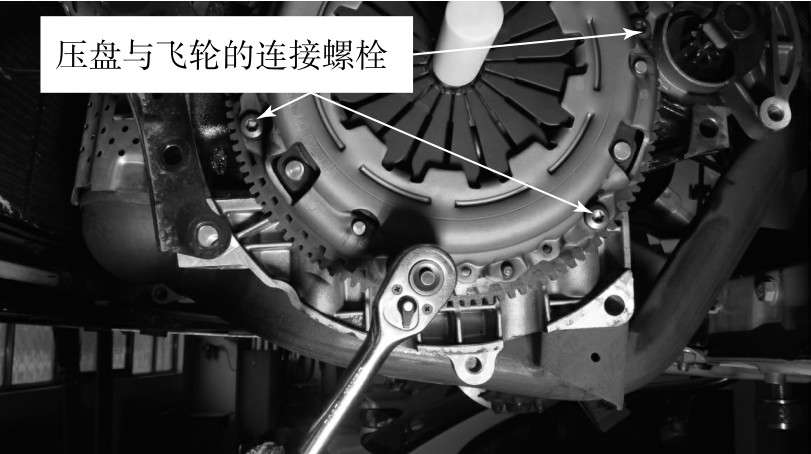

④按對角線方向，采取每次擰松半圈的方式拆下壓盤總成與發動機飛輪的連接螺栓，拆卸離合器總成，如圖1-20所示。
圖1-20 拆卸離合器總成
（2）安裝。
離合器的裝配是在離合器各機件全部修復后進行的重要程序，它直接影響著離合器的正常工作，因此應注意離合器的裝配問題。按與拆卸相反的順序裝離合器，但應注意下列問題：
資源1-22 離合器的安裝
①從動盤上凸出的減振彈簧面應與壓盤相對。
②用專用工具定位定心軸7011-T裝摩擦片和離合器總成，對準拆時壓盤總成與飛輪的標記和定位銷孔，按對角逐漸擰緊飛輪與壓盤總成的6個固定螺栓，其緊固力矩為15Nm。
③變速器總成裝入發動機殼體時，應注意檢查是否裝上兩個定位環，應確保定位環在發動機與變速器總成之間的定位作用，使變速器總成正確就位。
④安裝時，應在分離軸承導向套、從動盤花鍵、變速器第一軸承蓋、分離撥叉軸承、踏板軸與襯套、分離操縱鋼索等處涂以2號鋰基脂，使之運動靈活，工作可靠。
⑤裝配離合器時，應按表1-2規定的力矩擰緊相關的螺栓、螺母。
6．記錄與分析
相關記錄與分析見表1-3。

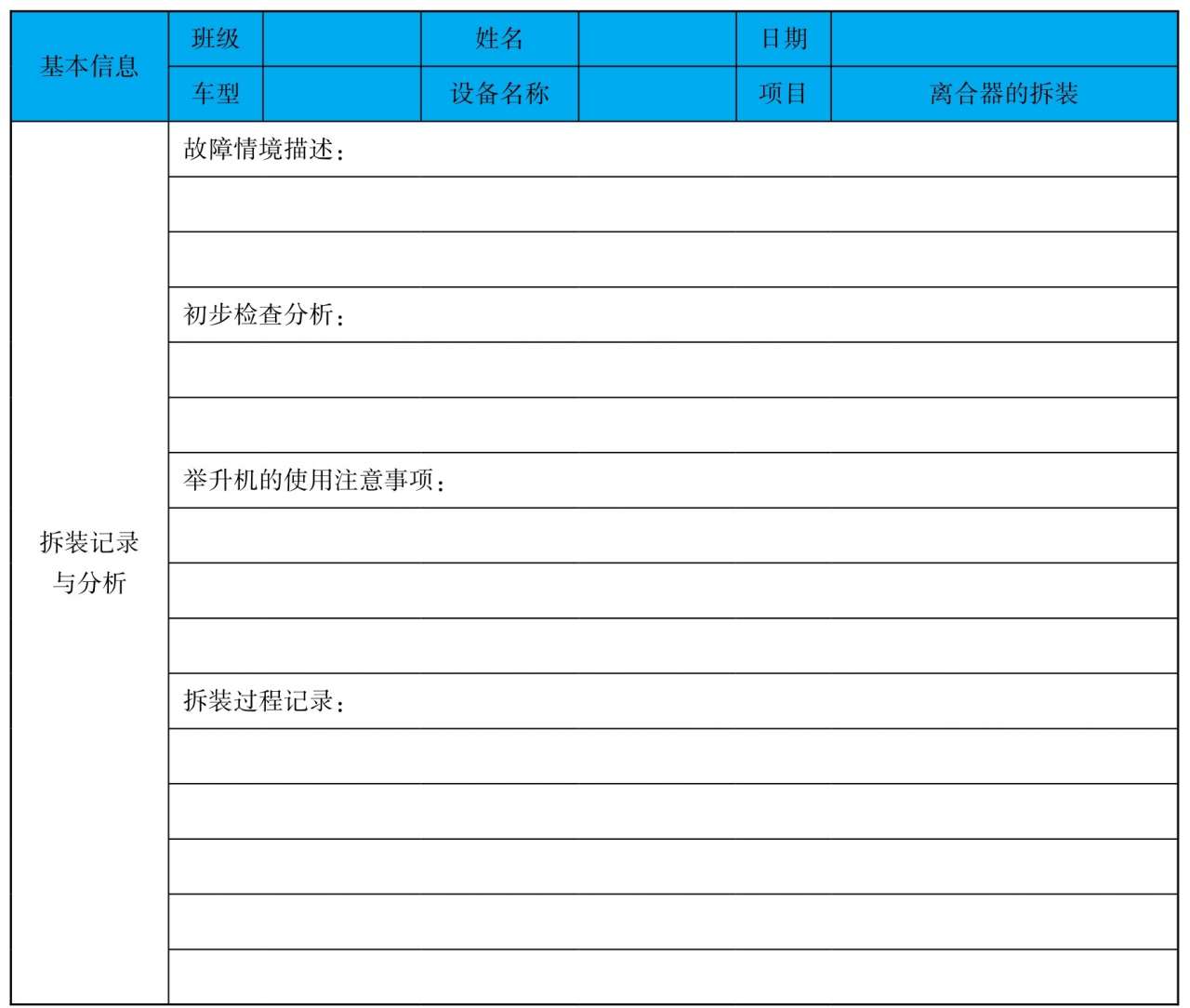

表1-3 記錄與分析
