3.2 LDD軟件使用方法

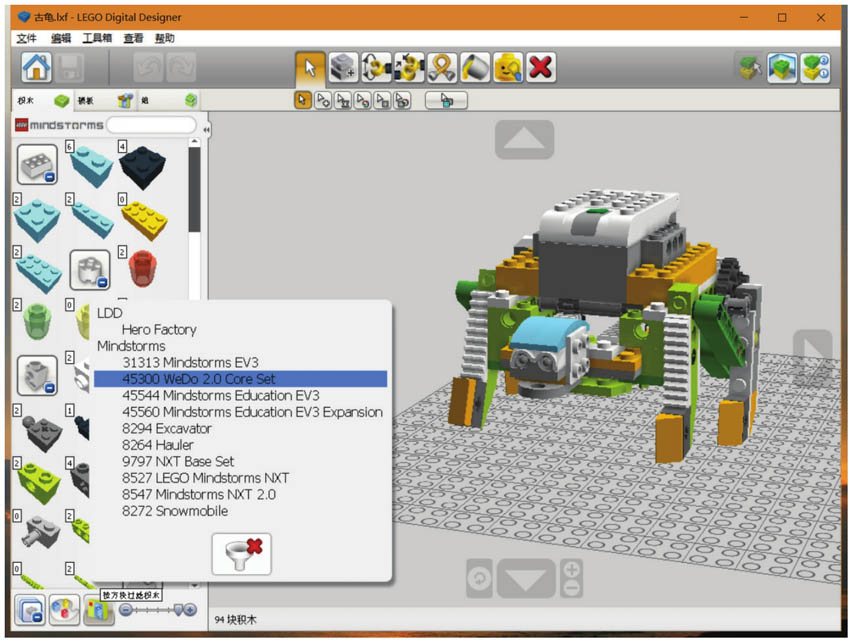

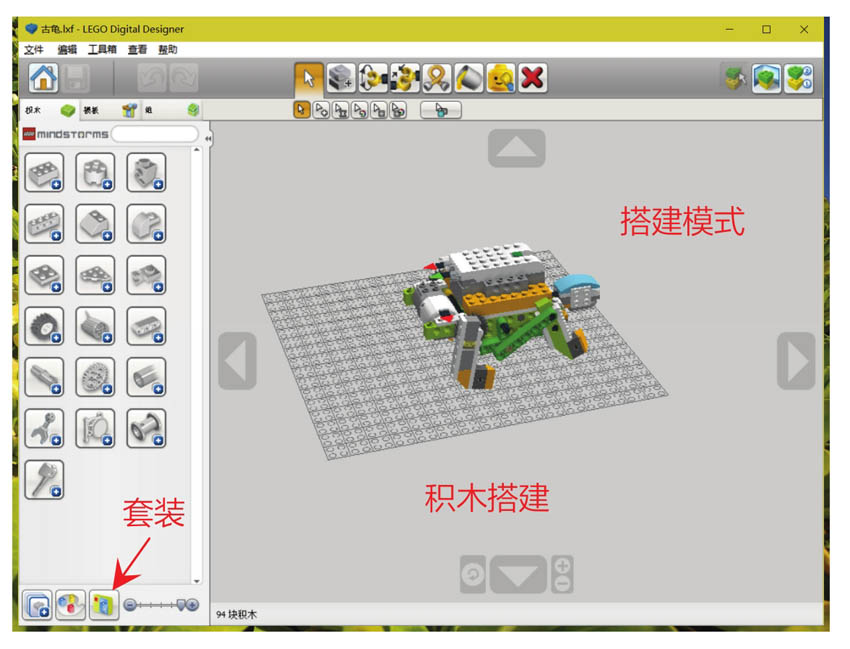

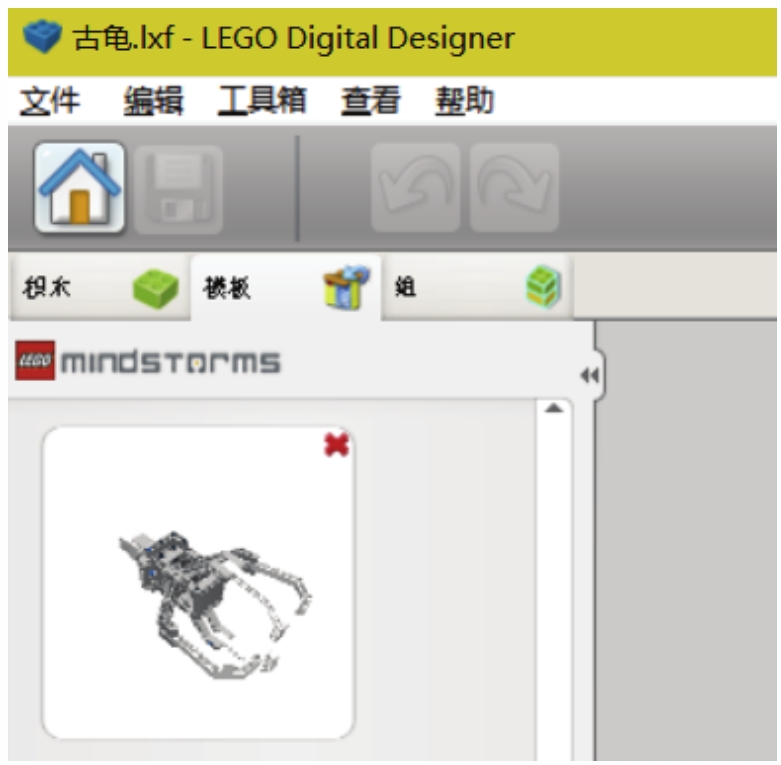

LDD編輯界面

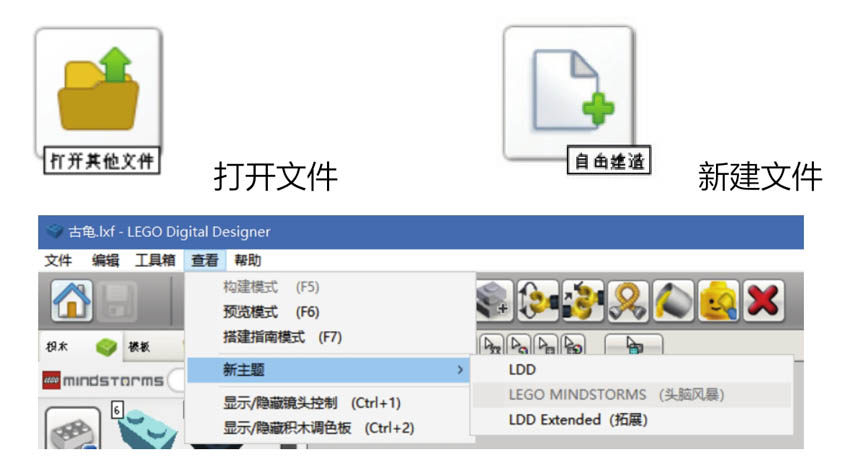

使用鼠標單擊“查看”→“新主題”→“LEGO MINDSTORMS（頭腦風暴）”。

單擊左下角的“按方塊過濾積木”，選擇WeDo 2.0套裝“45300 WeDo 2.0 Core Set”。

左上角是模板和組，模板是可以在不同文件中使用的零件組合。

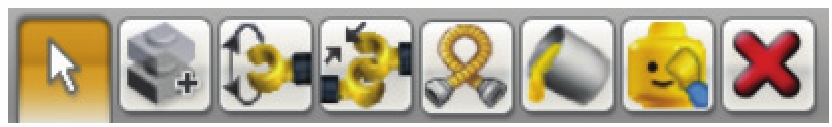

LDD搭建工具

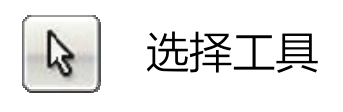

快捷鍵：〈V〉

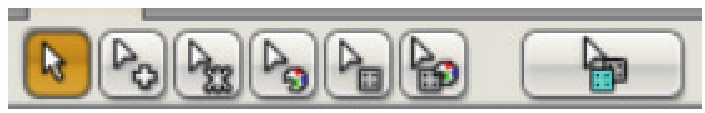

使用“選擇工具”可以選擇場景中的單塊積木。單擊“選擇工具”按鈕可以展開一個包含“高級選擇工具”的面板，使用〈Shift+V〉可以在不同工具間切換。

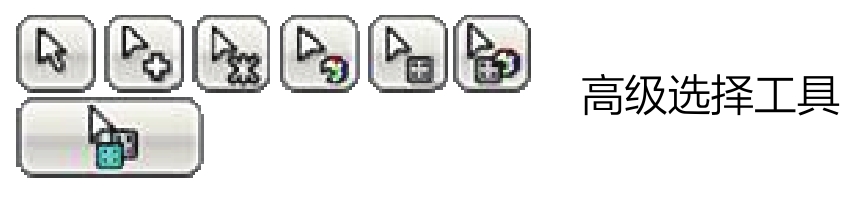

“高級選擇工具”可以讓你方便地選擇多個積木，可以基于積木的顏色、形狀，或是連接特性進行選擇。

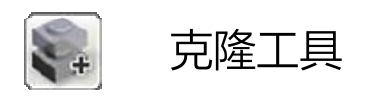

快捷鍵：〈C〉

“克隆工具”可以在場景中復制積木。

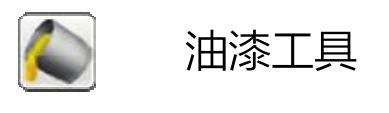

快捷鍵：〈B〉

使用“油漆工具”可以更換場景中積木的顏色或材質。

快捷鍵：〈H〉

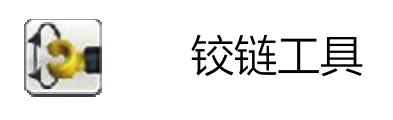

使用“鉸鏈工具”來旋轉那些帶有鉸鏈，或是連在單個銷釘上的積木。

快捷鍵：〈Shift+H〉

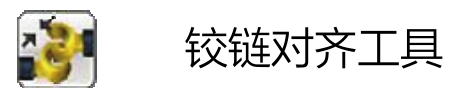

使用“鉸鏈對齊工具”來自動連接兩個分離的連接點。

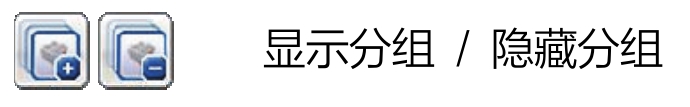

在工具欄中顯示或隱藏該組中的積木。

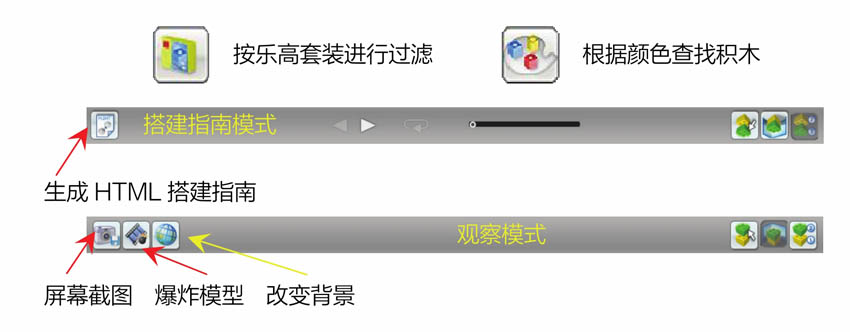

1. 搭建模式

2. 觀察模式

3. 搭建指南模式

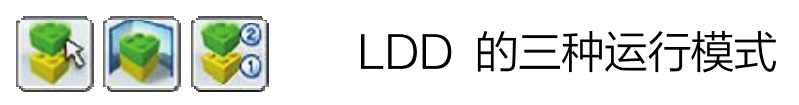

在應用程序的右上角有一個工具條，可以方便地在三種模式間轉換。

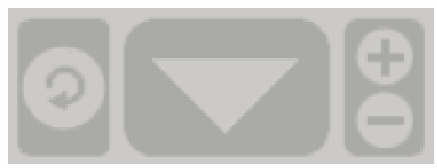

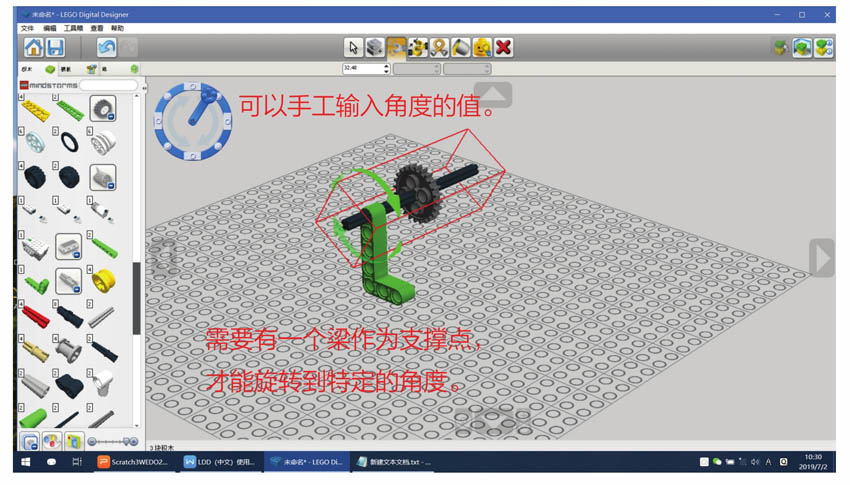

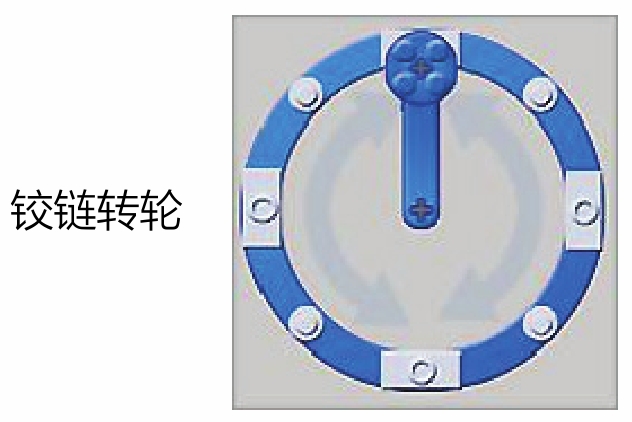

允許用戶拖動環形中間的指針來旋轉積木，并每隔45°有一個磁力按鈕。

以下是可以用你的鼠標做的事情：

在積木上單擊可以選擇該積木。在積木上單擊并拖曳可以把該積木在場景中移動。右擊并保持右鍵按下，可以旋轉場景的攝像頭視圖。使用鼠標滾輪可以實現視圖的放縮。

快捷鍵

搭建工具:

選擇工具　　　V

切換選擇工具　Shift+V

鉸鏈工具　　　H

鉸鏈對齊工具　Shift+H

克隆工具　C

油漆工具　B

隱藏工具　L

刪除工具　D

組合工具:

創建組合　Ctrl+G

模板:

創建模板　Ctrl+Alt+G

圖標條:

導入模型　Ctrl+I

導出模型　Ctrl+E

另存為　Shft+Ctrl+S

退出　　Ctrl+Q or Alt+F4

剪切　　Ctrl+X

復制　　Ctrl+C

粘貼　　Ctrl+V

刪除　　Delete Key

全選　　Ctrl+A

幫助　　F1 Key

這是什么？　F2 Key

關于　F3 Key

參數　Ctrl+6

顯示/隱藏積木工具箱　Ctrl+1

顯示/隱藏工具工具箱　Ctrl+2

顯示/隱藏瀏覽器窗口　Ctrl+3

Shift+鼠標左鍵：平移模型。

鼠標中鍵：放大，縮小模型。

按住鼠標右鍵，移動鼠標：查看模型的不同方向角度。

選擇模型后，可以復制和粘貼選中的模型。

LDD自動生成的搭建步驟圖都是隨機的步驟，可以使用Stud.io制作步驟圖和渲染模型。
