2.3 代數方程的數值求解

前面介紹的圖解方法只是非線性方程組眾多求解方法的一種，圖解法有其明顯的優勢，但也有劣勢。圖解法只能用于求解一元或二元方程的實數根，對多元方程是不能采用圖解法求解的。本節將探討一般方程的求解思路與實用求解函數。

2.3.1 Newton–Raphson迭代方法

為簡單起見，可以先探討一元方程的求解方法。Newton–Raphson迭代方法是以英國科學家Isaac Newton與英國數學家Joseph Raphson（約1648?約1715）命名的一般方程的迭代方法。

假設一元方程是由f(x)=0描述的，且在x=x0點處函數的值f(x0)為已知的。這樣，可以在(x0,f(x0))點作函數曲線的一條切線，如圖2-8所示，則該切線與橫軸的交點x1可以認為是找到的方程的第一個近似的根。由圖2-8給出的斜率為f′(x0)的切線方程，可以得出x1的位置為

式中，f′(x0)為f(x)關于x的導函數在x0點的值。再由x1出發作切線，則可以得出x2，以x2出發找到x3，…。若已經找到了xk，則從該點出發可以搜索到下一個點。

如果|xk+1?xk|≤ε1或|f(xk+1)|≤ε2，其中，ε1與ε2為預先選定的誤差容限，則可以認為xk為原方程的一個解。

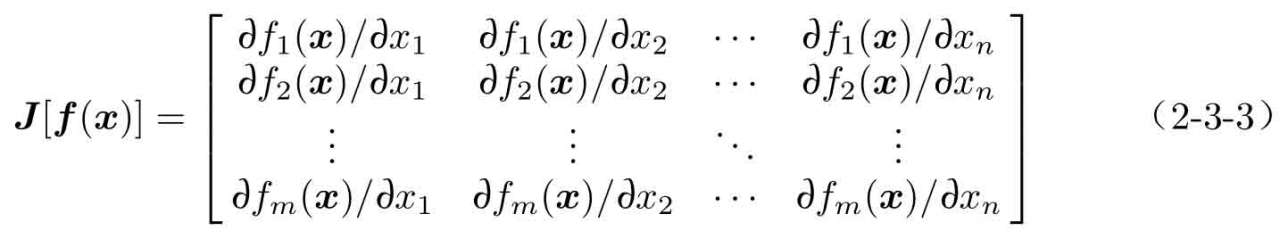

定義2-7 對多元向量函數f(x)，其Jacobi矩陣的定義為

定理2-3 更一般地，對多元方程f(x)=0，其中x為向量或矩陣，而非線性函數f(x)也是同維數的函數，則可以由下式迭代求出：

如果||xk+1?xk||≤ε1或||f(xk+1)||<ε2，則xk為方程的根。在定義中使用了Jacobi矩陣。

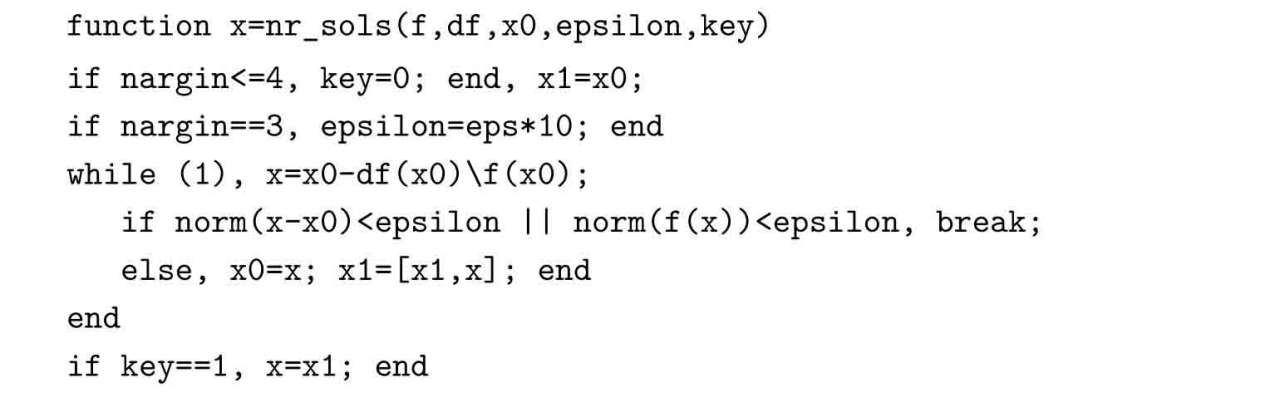

根據給出的算法，編寫出MATLAB的通用求解函數：

該函數需要用戶提供方程函數句柄f及其Jacobi矩陣的句柄d，還需要給出初值的列向量x0，并給出誤差限ε。如果給出key，并令其值為1，則可以將中間搜索結果由x矩陣返回。

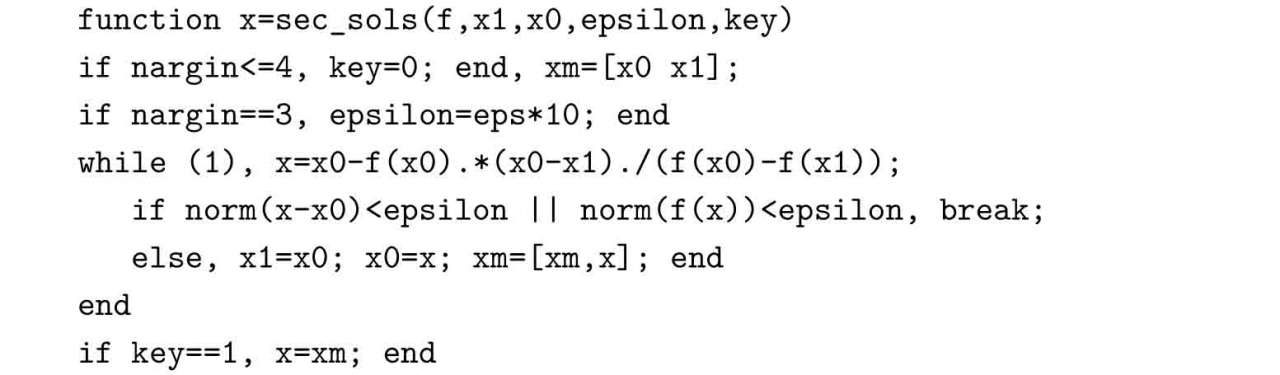

對單變量函數而言，如果需要提供給定函數的導函數本身就是個比較麻煩的事，使用可以考慮采用正割方法來近似函數的導數，搜索方程的根。這時，求解式（2-3-2）可以改寫成

如果采用點運算，則這里的正割函數同樣適用于多元方程的求解。

例2-13 選擇初值x0=10，并求出例2-10中一元超越方程的一個根。

解 先由符號運算的方式推導出給定函數的一階導數。

    >> syms x; f=exp(-0.2*x)*sin(3*x+2)+cos(x), diff(f)

可以得出函數的導數為

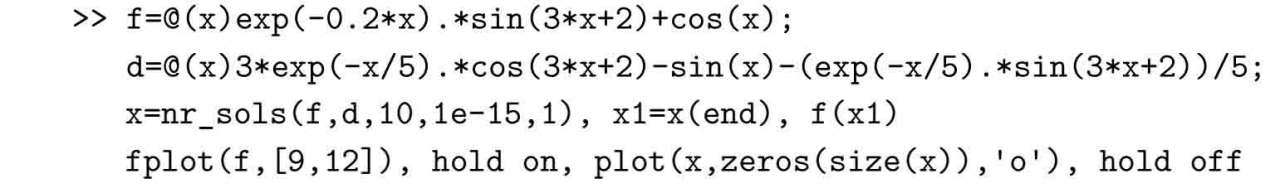

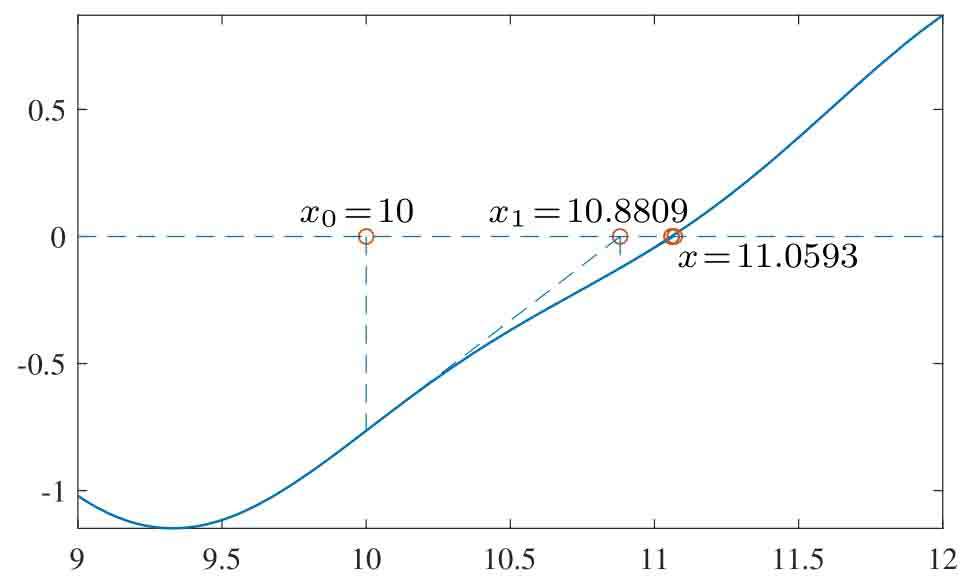

有了函數及其導數，則可以用匿名函數表示它們，再設定搜索的初值為x0=10，這時調用Newton–Raphson求解算法，則可以得出方程的解搜索的中間點為[10,10.8809,11.0700,11.0593,11.0593]T，方程的解為x=11.0593，將其代入原方程，則可以得出誤差為?5.1348×10?16。可以看出，利用這樣的方法求解精度還是比較高的。整個求解過程的示意圖如圖2-9所示，可以看出經過幾步迭代就可以得出方程的解。

例2-14 試用正割法重新求解例2-13中方程的一個根。

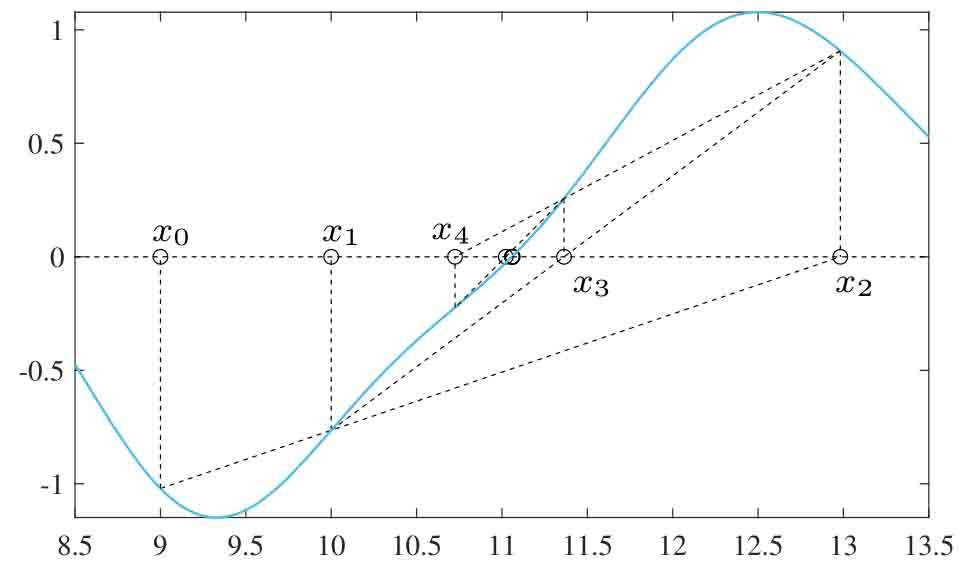

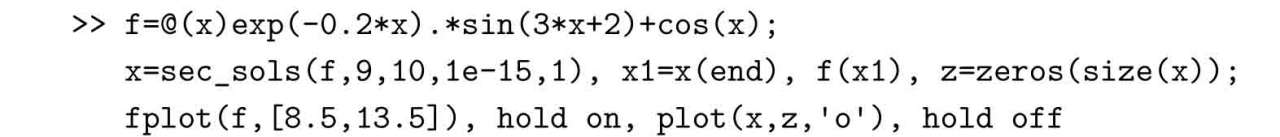

解 選擇兩個初始點x0=9，x1=10，調用求解函數則可以得出求解過程的中間結果為x=[9,10,12.9816,11.3635,10.7250,11.0222,11.0633,11.0592,11.0593,11.0593]，其中搜索過程如圖2-10所示。可以看出，雖然這里給出的求解函數效率不如Newton–Raphson算法，但其優勢是無須用戶提供函數的導函數，所以該算法是有意義的。

例2-15 試求解例2-11中的二元方程，以(1,1)點為初值搜索到一個解。

解 由于同時含有自變量x和y，這樣的方程是不能直接求解的，需要將其改寫成x的方程，最簡單的方法是令x1=x，x2=y，這樣，原始的方程可以改寫成

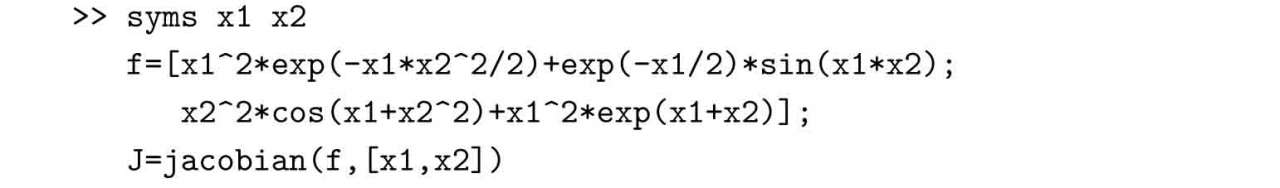

Jacobi矩陣不易用手工的方法推導出來，是需要通過解析推導求解的，所以應該在符號運算框架下輸入原始函數，并通過jacobian()函數計算出該矩陣。

可以推導出函數的Jacobi矩陣為

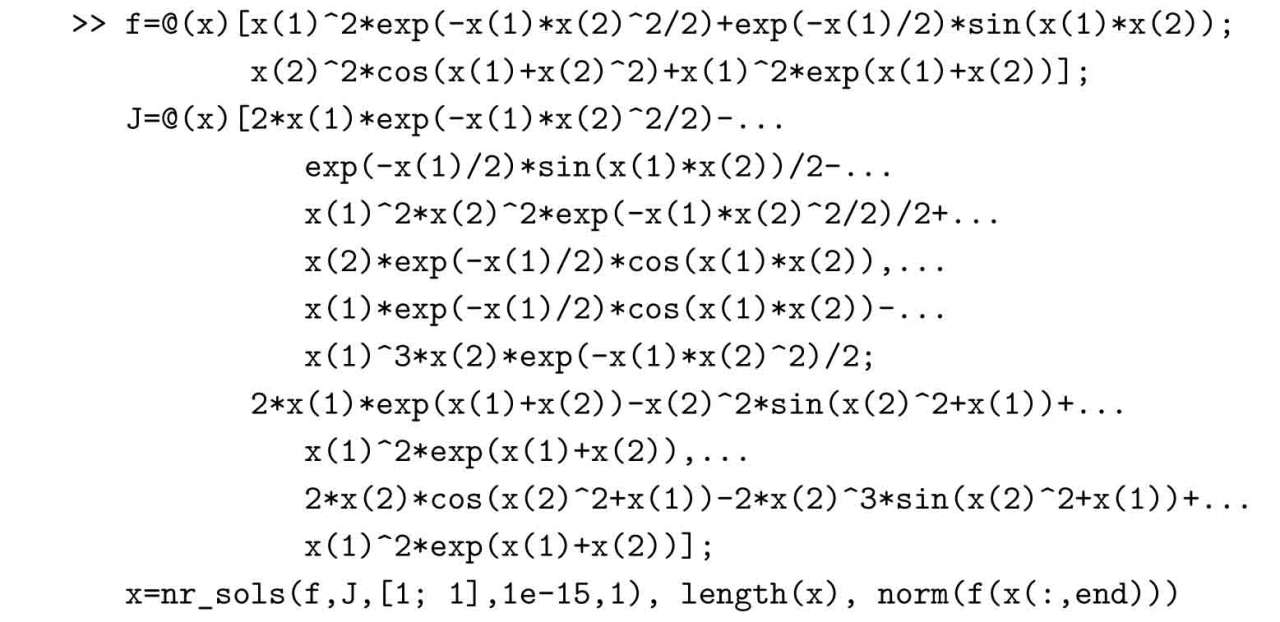

有了原函數與Jacobi矩陣，則可以手工寫出這兩個函數的匿名函數，然后調用基于Newton–Raphson算法的求解函數。

由該初值點出發得出的方程的解為x=[5.1236,?12.2632]T，中間點的個數為18。代入原方程后得出的誤差矩陣范數為3.9323×10?12。從求解的結果看，確實通過該函數可以求出方程的一個根，不過從實際操作看，這樣的方法未免過于復雜，由于需要推導Jacobi矩陣，并將其矩陣用匿名函數的形式手工表示出來，該過程比較容易出錯。

若采用正割方法，則可以給出下面的語句，得出方程的根為x=[1.0825,?1.1737]T，代入方程得出誤差為2.2841×10?14。

雖然這時函數調用無須用戶提供Jacobi矩陣，但所需的迭代步數為265，求解效率較低，所以對代數方程求解問題而言，需要更好的方法。

2.3.2 MATLAB的直接求解函數

由于上面給出的求解算法比較麻煩，需要提供的信息又比較難獲取，所以在實際方程求解中應該考慮采用更好的方法。MATLAB提供了更實用的求解函數fsolve()，無須提供Jacobi矩陣的句柄，只需給出方程函數的句柄和初值，則可以直接求解任意復雜的非線性方程組，由給出的初值搜索出方程的一個根。該函數的調用格式為

    x=fsolve(f,x0)

式中，f為方程函數的句柄；x0為初始向量或矩陣；f函數的維數與x0完全一致，正常情況下得出的x為方程的數值解。

該函數可以至多返回四個變量，這時完整的調用格式為

    [x,F,flag,out]=fsolve(f,x0,opts)

式中，x為方程的解；F為x處方程函數的值矩陣；flag如果為正說明求解成功，out變量還將返回一些中間信息。用戶還可以增加輸入選項opts控制求解的算法與精度，后面將通過例子演示。

例2-16 試利用這里介紹的求解函數直接求解例2-15中的方程。

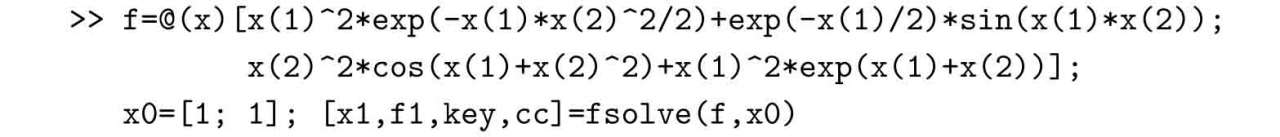

解 仍然可以使用匿名函數描述原始的方程，且無須提供Jacobi矩陣的函數句柄，直接調用求解函數即可以得出方程的解為x1=[0,2.1708]T，將解代入方程則得出誤差向量的范數為3.2618×10?14。雖然這樣得出的解不是例2-15中得出的解，但也是方程的一個解。此外，還可以看出，迭代步數為14次，f函數的調用次數為38，與例2-15中的結果相仿。不過該函數的優勢是無須用戶提供方程的導函數，使用該函數更適合于實際應用，建議采用該方法直接求解方程。

如果將初值修改為x0=[2,1]T，則搜索到的解為x1=[?0.7038,1.6617]T，該解對應的誤差為f1=2.0242×10?12。

    >> x0=[2; 1]; x1=fsolve(f,x0),  f1=norm(f(x1))

與前面介紹的Newton–Raphson迭代法相比，求解方程的過程已經極大地簡化了，由于只需描述方程本身，無須描述更復雜的Jacobi矩陣，使得方程的求解變得輕而易舉，所以在實際方程求解問題中可以放心使用這樣的方法。

在前面的例子中，未知自變量x與方程函數f(x)都是同維數的向量，編寫出匿名函數就可以描述方程函數，就可以求解方程從而得出方程的解。如果方程f(x)=0中，x與f為同維數的矩陣，也可以直接利用fsolve()函數搜索出方程的數值解。下面以Riccati方程為例介紹矩陣型方程的求解方法。

定義2-8 Riccati代數方程的數學形式為

式中，每個矩陣都是n×n矩陣。

Riccati方程是以意大利數學家Jacopo Francesco Riccati（1676?1754）命名的，本意是對應于一類一階微分方程，其原型要求B為正定矩陣，C為對稱矩陣。后來因為微分方程難以求解，所以將其簡化成上面的Riccati代數方程。

從數學角度看，這幾個矩陣可以為任意矩陣。在控制科學領域，可以考慮采用控制系統工具箱提供的are()函數直接求取方程的數值解，不過該函數只能求出Riccati方程的一個根。如果想獲得方程全部的根，則可以考慮調用vpasolve()函數直接求解。下面將給出例子演示Riccati方程與多項式矩陣方程的方法。

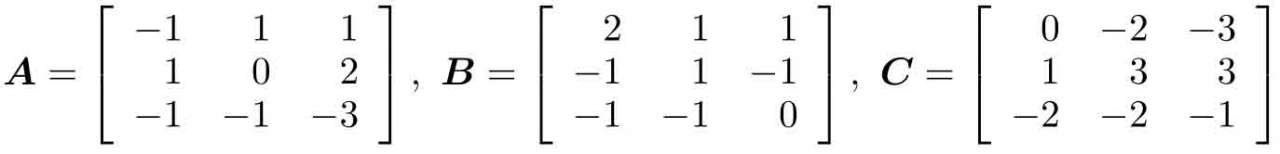

例2-17 試求解下面的Riccati代數方程。

解 可以先輸入這幾個矩陣，然后調用控制系統工具箱中的are()函數求解Riccati方程，并計算得出的誤差矩陣范數。

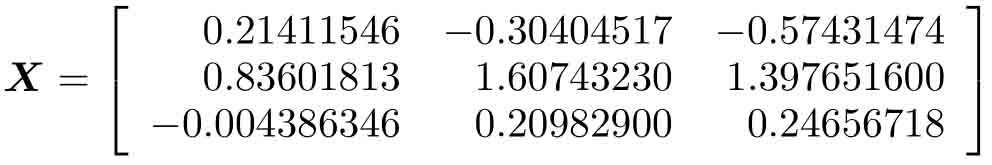

由控制系統工具箱的are()函數可以直接得出方程的一個根如下，代入原方程可見，該解導致的誤差為1.3980×10?14，說明該解的精度是比較高的。

由于該方程是二次型方程，人們很自然就可以想到，該方程可能有多個根，如何求出其他的根呢？顯然可以嘗試選擇一個不同的初始矩陣，例如幺矩陣，從該矩陣求解方程的根。

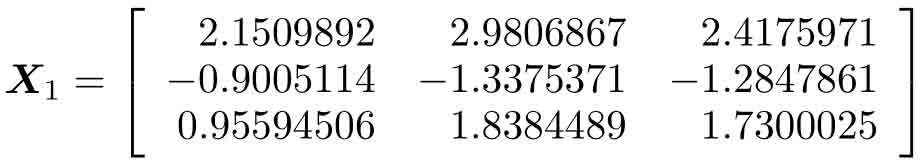

得出方程的解如下，對應的誤差為6.3513×10?9。

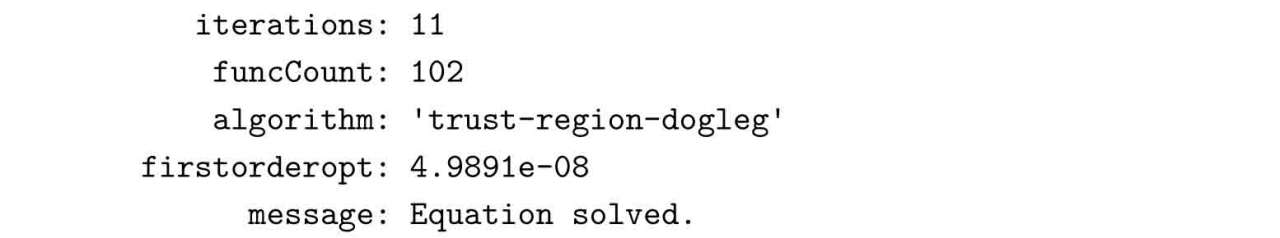

顯然，這時得出的解與are()函數得出的解是不一致的。該函數返回的f1矩陣就是方程解處的函數值，即f(X1)。另外，在這個例子中返回的flag值為1，因為它為正數，所以表示求解成功。另外返回的cc信息包括如下內容，表明迭代步數為11，函數調用次數為102，說明求解效率還是很高的。

2.3.3 求解精度的設置

從上面例子得出的解看，誤差偏大。有沒有什么辦法控制誤差的大小呢？

前面在定理2-3中描述了一般迭代方法收斂的條件，給出了兩個誤差限ε1和ε2，這樣的參數是可以人為設定的。可以由opts=optimset命令得出方程求解的控制選項opts，該變量是一個結構體型的數據，其中很多成員變量是可以修改的，例如，AbsTol是絕對誤差限，與前面介紹的常數ε1是一致的，更常用的是相對誤差限RelTol，另外，函數值誤差限FunTol與常數ε2是一致的，所以可以通過設置這些誤差限來控制求解的精度。

除了這兩個選項之外，迭代步數MaxIter和方程函數調用次數MaxFunEvals也經常需要重新設置，否則，在求解方程過程完成之后可能會給出提示，指明求解次數超限。在這種情況下，一方面可以將這兩個選項設置為更大的值，另一方面，也可以將得出的結果作為初值，重新調用fsolve()函數繼續求解，直至找出方程的解為止。這樣的方法還可以與循環結構配合使用。

下面將通過例子演示求解精度的設定與控制方法。

例2-18 試選擇幺矩陣作初值，重新求解例2-17中的Riccati代數方程。

解 如果重新設置求解精度控制選項ff，在調用語句中可以直接使用該控制變量，得出更精確的解，這時，誤差矩陣的范數為2.5020×10?15，比默認精度有了明顯的提高。

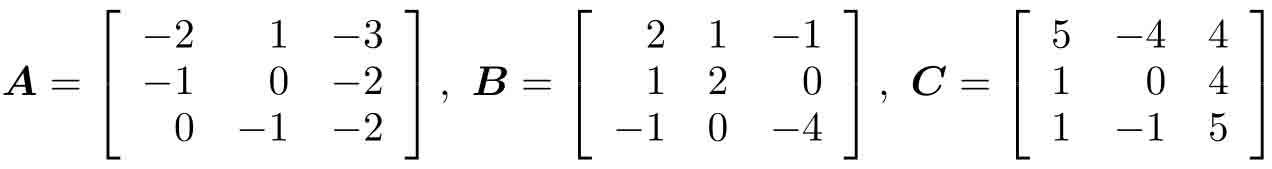

例2-19 試求解下面的Riccati代數方程。

解 由下面的語句可以嘗試求解Riccati方程。

不過求解過程中會得出“No solution:(A,B)may be uncontrollable or no solution exists”（(A,B)可能不可控或方程無解）錯誤信息。盡管are()函數失效，仍然可以嘗試求解原方程的數值解方法。例如，可以由下面的語句直接求解。

得出的一個解如下，該解的誤差范數為1.2515×10?14。

2.3.4 方程的復域求解

使用fsolve()的另一個優勢是，當初值選作復數時，有可能得出方程的復數根。另外，該函數還可以求取復數系數方程的數值解。

例2-20 試求例2-17方程的復數根。

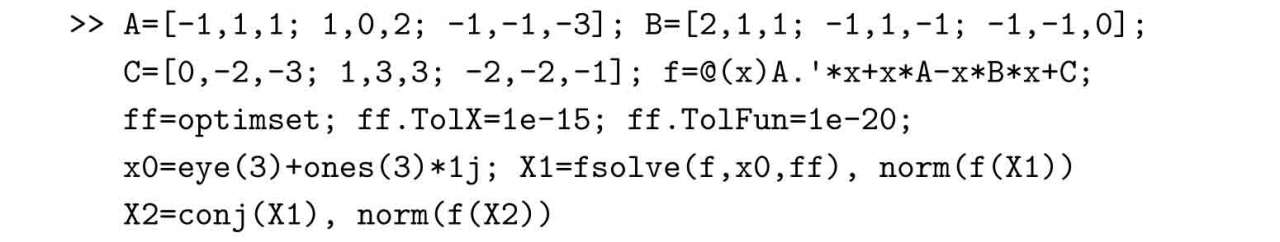

解 如果選擇復數初值，則也有可能得出方程的復數根，同時可以驗證，該根的共軛復數矩陣也滿足原始方程。

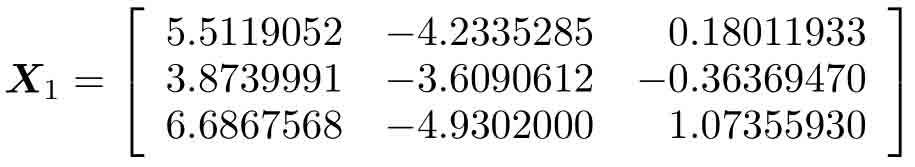

由該初值可以搜索出的解如下，相應的誤差為1.1928×10?14。對這個例子還可以同步求出方程根的共軛矩陣，經檢驗該矩陣也滿足于原方程。

對這個具體問題而言，如果初始值選擇成實部為幺矩陣，虛部為單位陣的矩陣，則搜索出的將是實數解，這也說明由復數初始搜索點出發也能搜索出實數根。不過值得注意的是，這樣搜索出的結果可能帶有微小的虛部，其范數在該例子中為6.4366×10?19，應該由real()函數提取出來。

例2-21 如果Riccati代數方程的系數矩陣A變成復數矩陣，試重新求解該方程。

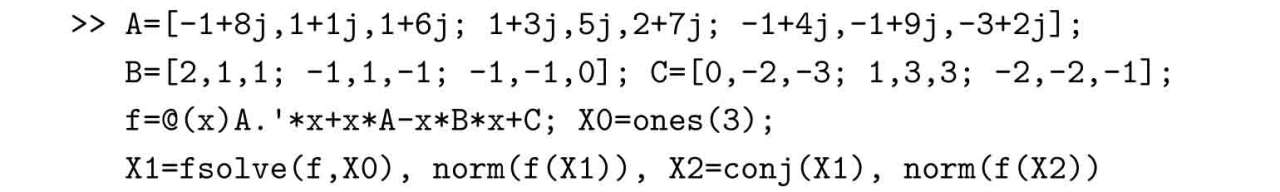

解 可以將各個矩陣輸入到MATLAB的工作空間，然后使用匿名函數描述原方程。注意，原方程使用的是矩陣A的直接轉置AT，不是Hermite轉置AH，所以在匿名函數中應該使用A.'，而不能使用A'，否則方程描述是錯誤的，求解就沒有意義了。可以使用下面命令直接求解并檢驗原方程，并求出解的共軛復數矩陣。

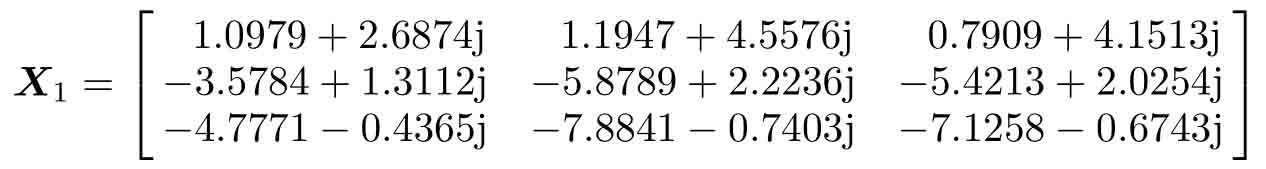

這樣可以得出方程的解為

如果將解代入原方程，則得出誤差矩陣的范數為5.4565×10?13。對這個特定的例子而言，即使使用實數起始搜索矩陣，也能搜索出方程的復數解。此外，雖然能直接求出解矩陣的共軛復數矩陣，但顯然該矩陣不滿足原方程，這與實數矩陣方程不同，因為在實數矩陣方程中，如果找到了方程的一個解，其共軛矩陣一般會滿足原方程。

如果采用MATLAB控制系統工具箱的are()函數求解方程的解：

    >> X=are(A,B,C), norm(f(X))

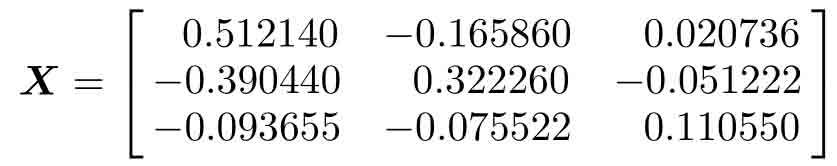

得出矩陣方程的解如下，在求解過程中也沒有任何警告或錯誤信息，不過試圖將該解代入原方程后得出的誤差過大，為10.5210，說明得出的解根本不滿足原始方程。
