第2章　發動機維修

2.1　發動機性能故障

問題129　奔馳276發動機啟動后立即熄火怎么辦？

（1）故障現象

發動機啟動后，偶爾出現發動機立即熄火的現象。再次啟動發動機，發動機啟動后不再熄火。此故障通常在短距離行駛和短時間停車后重新啟動發動機時發生。發動機電控系統控制單元無故障代碼。

（2）故障分析

發動機電控系統控制單元對噴油嘴的調控有誤。不要更換發動機或燃油系統零件。該問題是由軟件原因造成的，因而更換配件不能解決此故障。

（3）解決方法

發動機電控系統控制單元的軟件升級到 VC 12.0.1 能夠解決此問題，升級軟件添加到 01/2013 版的 Xentry DVD 中。

問題130　奔馳發動機失火故障碼 P201A/B怎么排除？

（1）適用型號

發動機 271### 截止到發動機號30677695。

（2）故障分析

車輛主要用于短距離駕駛或低速運行，排氣閥桿處堆積大量的積炭，致使發動機運行不平穩和發動機故障燈亮。

（3）解決方法

以下維修步驟不可應用于系列號大于30677695 的發動機。

① 讀取故障碼。

② 拆火花塞，用內窺鏡檢查燃燒室和排氣閥桿的積炭情況。

③ 若排氣閥桿處的積炭不多，可以通過較長時間（最少10min）的駕駛清除，要求發動機轉速高于4000r/min。

④ 若排氣閥桿處的積炭很多，排氣門的彈簧必須更換。排氣門不必更換。

⑤ 拆裝氣門彈簧。

⑥ 更換所有噴油嘴，新的為六孔。

⑦ 用最新的DAS升級發動機電腦。

問題131　寶馬F07發動機故障燈亮，發動機有異響，儀表 提示發動機功率下降怎么辦？

（1）故障現象

經試車發現發動機故障燈亮，儀表提示發動機功率下降，行駛時加速無力，發動機有“咯咯”聲。

（2）故障條件

響聲在怠速時比較大，異響要啟動發動機運轉幾分鐘后才會出現，加油時也有異響，聲音是從發動機內部發出的，但沒有怠速時那么大，剛啟動時不會出現。

（3）故障部位

氣門室蓋前部進氣歧管側。

（4）故障檢修

① 由于異響聲音比較大，先檢查機油液位，液位正常。

② 用聽診器確認故障部位，發現發動機前面氣門室蓋進氣側異響明顯。發動機著車時打開機油蓋發現進氣VANOS單元擺動厲害。

③ 連接ISID檢測發現有以下故障碼：進氣凸輪軸位置不可信；進氣凸輪軸卡住等。

④ 根據故障碼的含義和異響部位分析拆檢氣門室蓋，發現進氣VANOS單元的固定螺釘斷裂。

（5）故障原因

由于進氣VANOS單元螺釘斷裂，發動機運轉過程中進氣VANOS單元擺動厲害，造成進氣VANOS單元與氣缸蓋之間摩擦產生異響。

（6）解決方法

更換兩個VANOS單元，拆裝發動機油底殼找出VANOS單元斷裂的螺釘。檢查氣缸壁、凸輪軸有無刮傷。

（7）VANOS工作原理

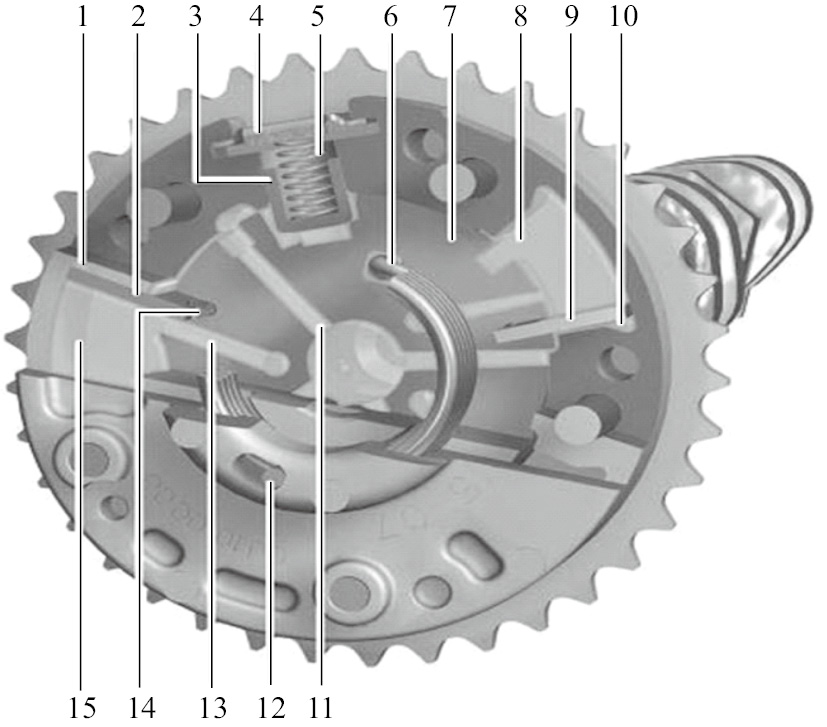

為了使 VANOS 移出其靜止位置，通過機油通道11（圖2-1）將機油輸送至提前調節壓力室1和10。在機油壓力的作用下，鎖止銷3克服鎖止彈簧5的作用力向外壓。這樣可從帶齒圈的殼體上釋放轉子7，從而使其能夠在機油壓力的作用下扭轉。來自延遲調節壓力室8和15的機油通過機油通道13經凸輪軸和電磁閥進入氣缸蓋的氣門室內。

問題132　寶馬E70 X5早上冷車啟動后自動熄火，再次啟 動后有時正常，有時熄火怎么辦？

（1）故障確認

車輛在早上冷車啟動時熄火，經檢查證明故障是存在的，而且第二次啟動時仍然熄火。

（2）診斷過程

① 用ISID診斷檢查沒有發現故障代碼，拆檢火花塞，發現其嚴重?zé)g，檢查空氣格，也很臟。

② 查找維修記錄，在71768km時清理過節氣門體、噴油嘴，更換過汽油格；在62083km時召回更換了汽油泵。

③ 借用火花塞及空氣格及對DME控制單元進行編程，但仍然覺得汽油壓力有問題，連接汽油壓力表，啟動發動機檢查壓力為5bar（1bar=0.1MPa），在發動機靜止?fàn)顟B(tài)下壓力為4bar，第二天早上時壓力為1bar多，啟動發動機后壓力馬上升至5bar，就在這一瞬間；發動熄火了，但油壓沒有下落，保持在5bar上。

④ 在分析過程中想難到是氣門積炭嚴重導致發動機熄火嗎？還是油品問題呢？于是拆檢進氣管檢查氣門積炭，發現不是很嚴重，不至于熄火，然后拆檢了汽油泵，檢查汽油時發現汽油泵內有很多雜物，燃油箱內也很臟，這就導致了燃油泵的損壞，泄壓而使發動熄火。

（3）解決方案

更換汽油泵，清洗油箱，更換汽油格。

問題133　邁騰1.8T 發動機更換正時鏈條張緊器后出現發動機怠速抖動怎么辦？

（1）診斷過程

① 使用VAS5052A 查詢發動機控制系統的故障碼為00833（凸輪軸位置傳感器不可靠信號）。

② 讀取發動機控制系統的數據組，發現發動機的第91組數據不正常，如圖2-2所示，圖2-3為工作正常的發動機控制系統第91 組數據。

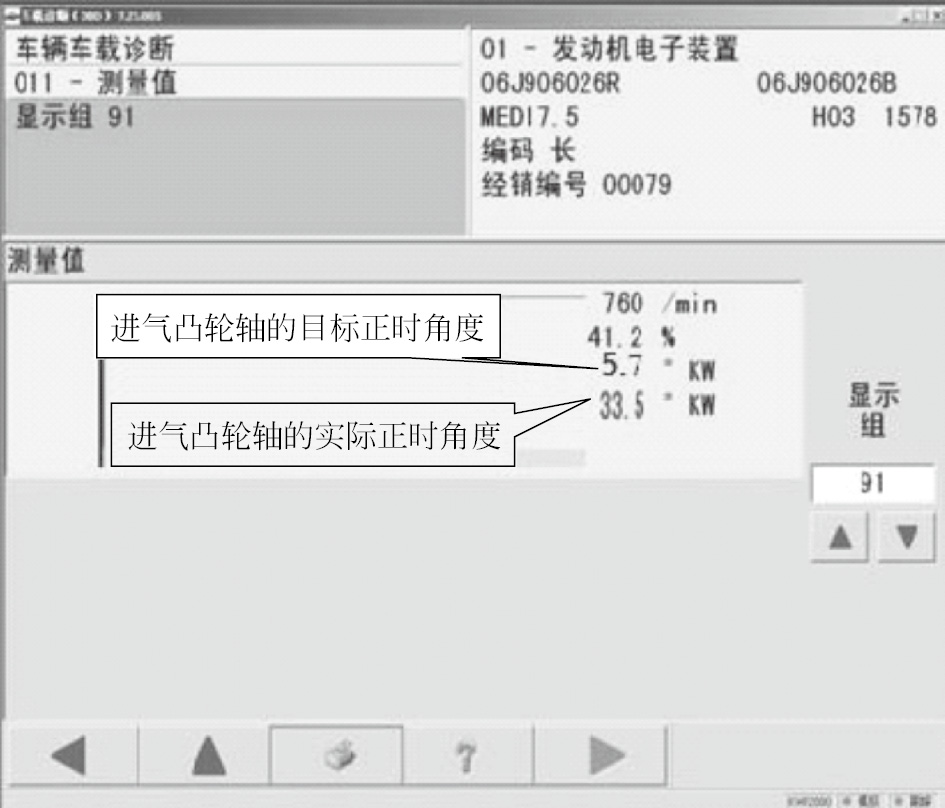

對比發動機控制系統第91 組數據的第三區、第四區，發現進氣凸輪軸的目標正時角度與實際的正時角度相差較大，而工作正常的發動機目標正時角度與實際的正時角度相差很小。

③ 根據讀取的發動機故障碼00833 并結合第91 組數據分析，該發動機故障的可能原因有三點：凸輪軸位置傳感器G40 線路故障；凸輪軸位置傳感器G40 故障；配氣相位不正確。

④ 根據發動機控制系統電路圖檢查凸輪軸位置傳感器G40 與發動機控制單元之間的連接線路正常。

⑤ 采用替代法安裝正常的凸輪軸位置傳感器G40 試驗，故障仍然存在，于是可排除G40 故障。

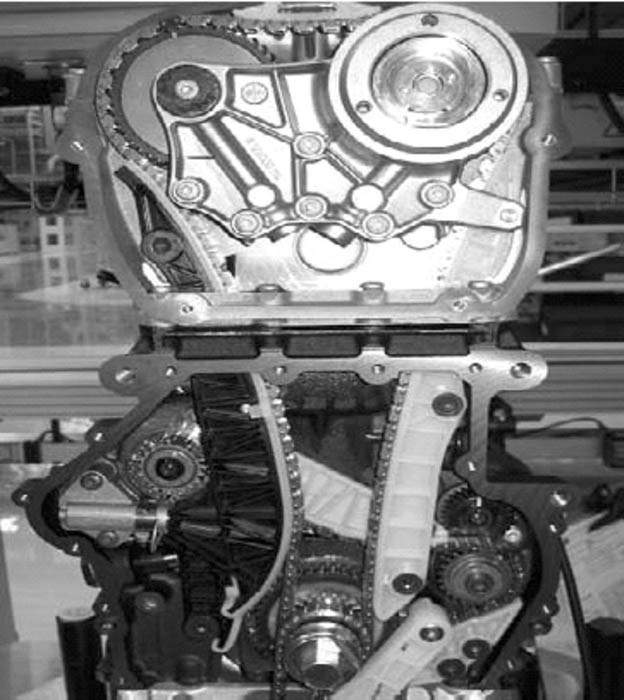

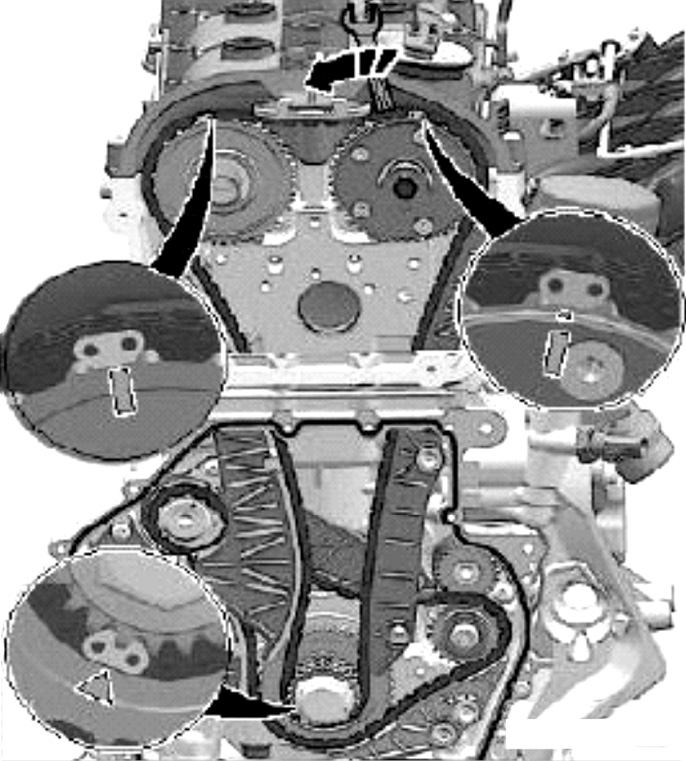

⑥ 按照維修手冊正時記號標準（圖2-4），檢查發動機的正時記號（圖2-5），未發現異常。

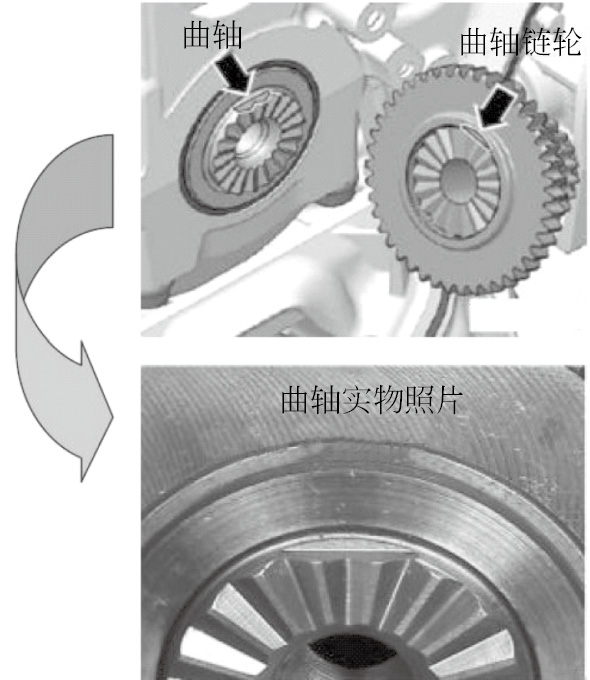

⑦ 在進一步拆檢發動機配氣正時過程中，發現曲軸正時鏈輪與曲軸（圖2-6中箭頭所指）之間存在錯位。

⑧ 重新對準曲軸鏈輪和曲軸后，裝配好發動機。試車，此時發動機怠速運轉正常，用VAS5052A進行檢測，發動機控制系統無故障碼。

（2）原因分析

該車發動機由于在維修過程中把曲軸鏈輪和曲軸安裝錯位，使發動機配氣相位錯誤，從而導致發動機怠速時抖動。

（3）處理方法

重新裝配曲軸鏈輪后，故障排除。

問題134　大眾邁騰2.0T發動機節氣門過臟導致高速行駛中ESP燈亮，發動機熄火，再次啟動打不著車怎么辦？

（1）故障現象

邁騰2.0T發動機在高速行駛中ESP燈亮，隨之發動機熄火，車輛無法馬上啟動。車速在160km/h以上加速時故障能再現。一般性的試車以及不高速行駛故障不能再現。

（2）診斷過程

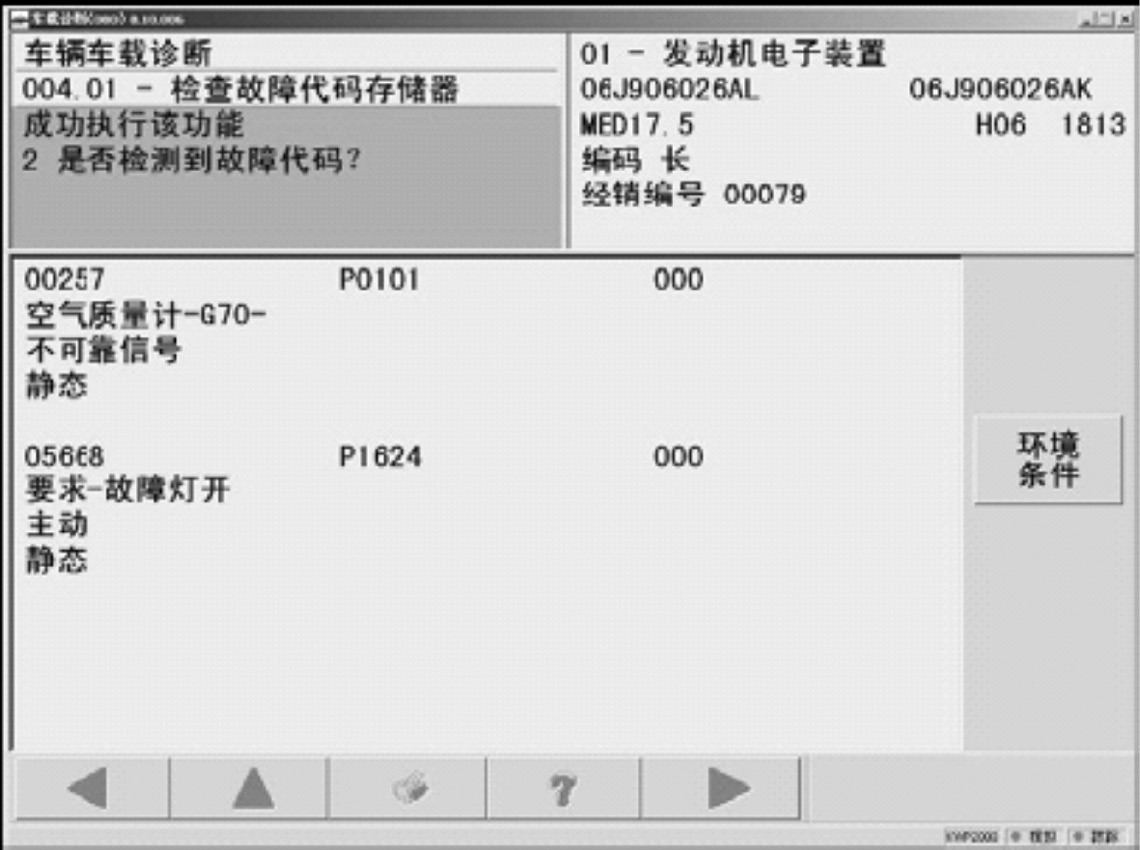

① 用VAS5052檢查發動機故障碼，如圖2-7所示。

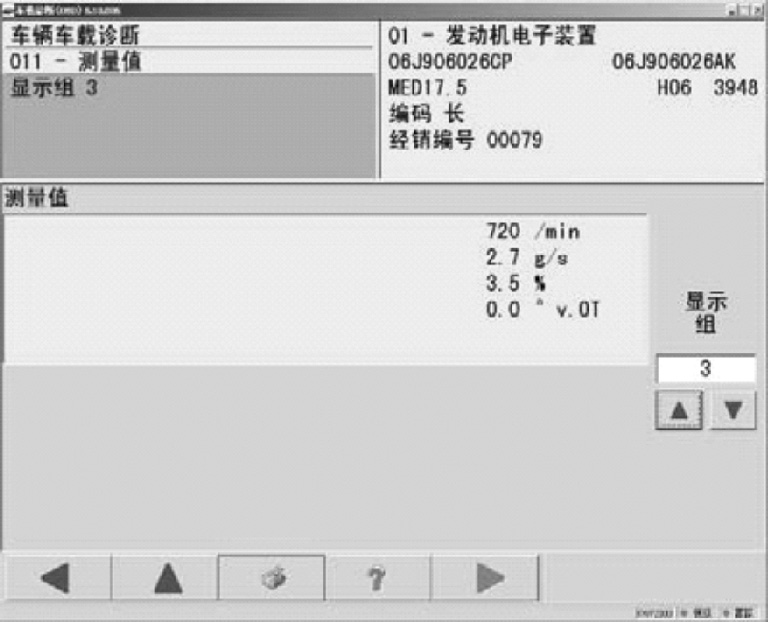

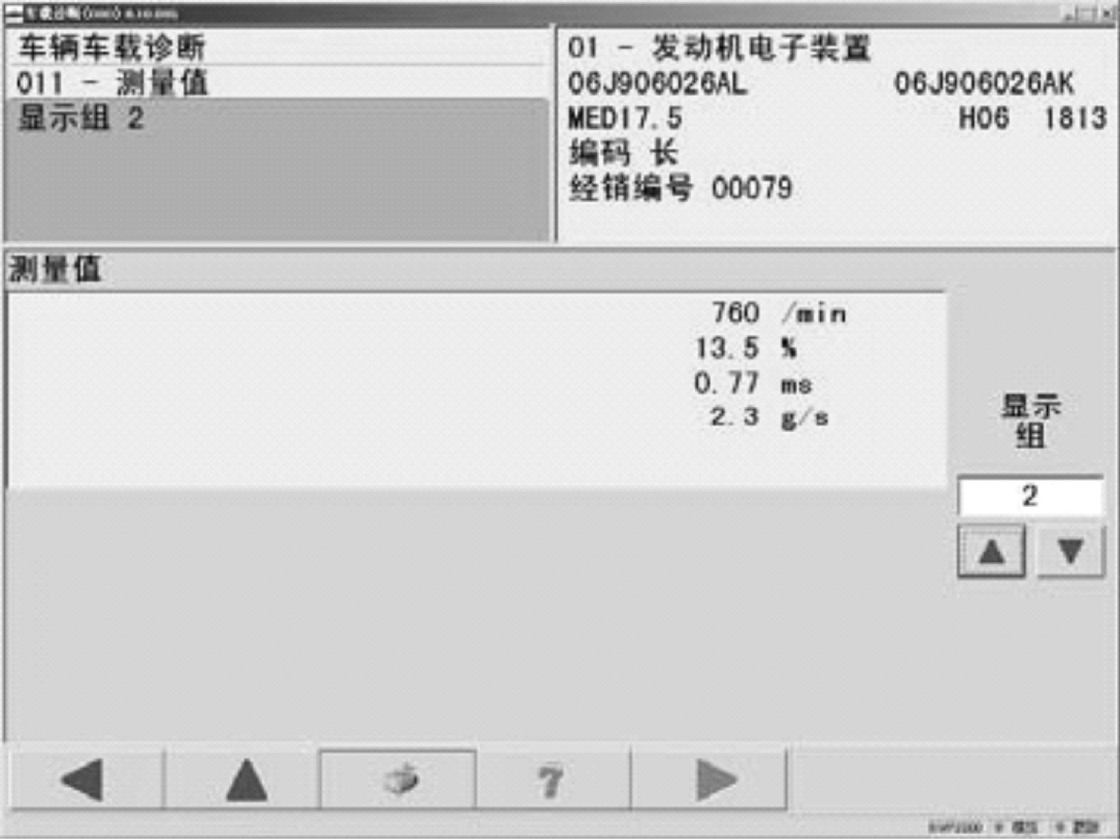

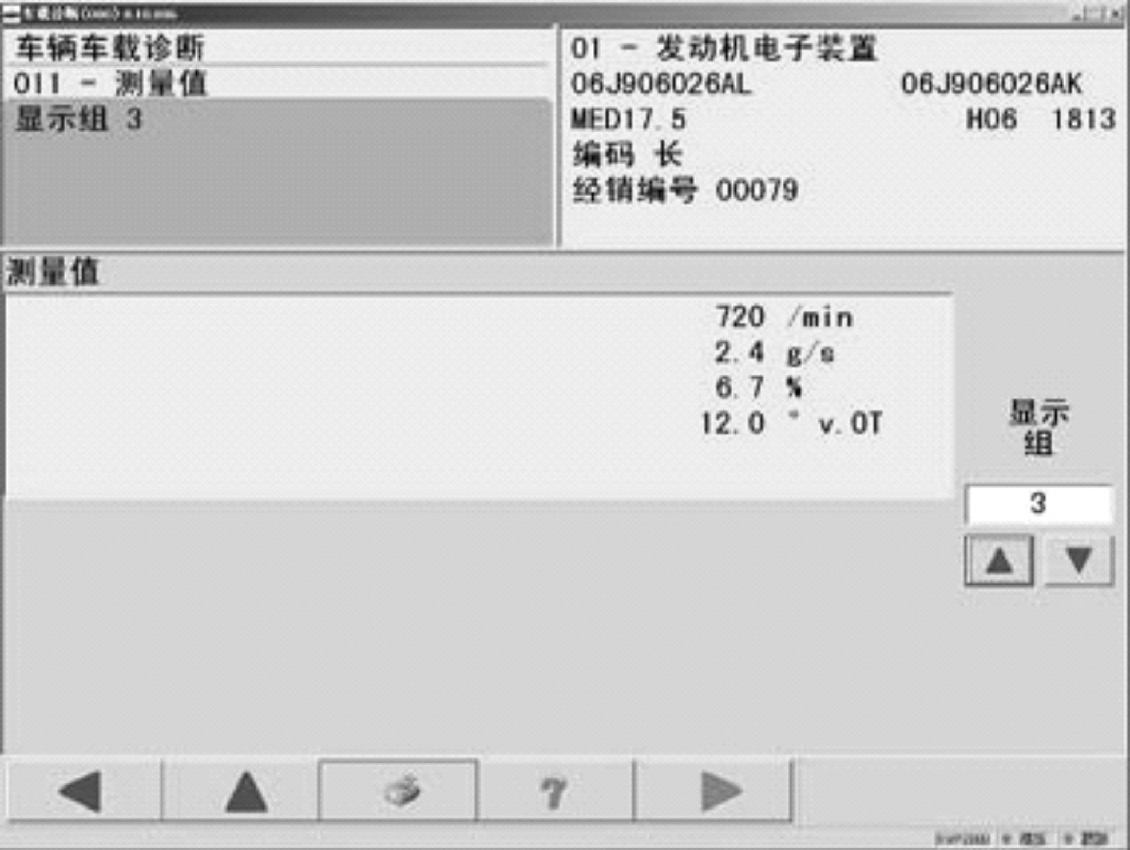

② 讀取發動機數據流，如圖2-8和圖2-9所示。

觀察第二組數據流發現，二區發動機負荷低于15.6%；四區空氣流量計數值為2.3g/s，正常值應為2.7～2.9g/s，三組三區顯示的節氣門開度過大，正常數據如圖2-10所示。

（3）故障分析

① 根據故障碼含義提示空氣流量計故障的可能性應該很小，以前遇到空氣流量計故障的情況，大多數都是存在漏氣的現象，如節氣門前的塑料進氣管、中冷器固定支架有裂痕，導致漏氣，但那些故障試車時都會出現，存在漏氣就報故障碼空氣流量計故障或者混合氣稀等。

② 節氣門開度過大而負荷又小于規定值說明節氣門過臟。

（4）可能原因

① 空氣流量計本身故障。

② 空氣流量計后部有漏氣現象，包括油氣分離器等。

③ 流量計到發動機控制單元線路故障。

④ 節氣門過臟。

（5）故障再現

經檢查管路無漏氣現象，檢查油氣分離器正常，故障碼清除之后系統都正常。為了驗證是節氣門臟，致使開度過大造成ESP燈亮，導致發動不著車現象，進行路試，由于只能在高速160km/h才出現故障，也就是說發動機動力在高速運轉輸出時故障才能再現，一般性試車試不出來此故障現象。掛D擋試車，轉速在每分鐘2000多轉時換擋，加速到160km/h有些危險性，考慮安全，改為S擋，S擋試車時換擋一般在4000r/min時才進入另一個高擋位，超過140km/h時ESP燈果然亮起，故障再現，多次試車每次ESP燈都亮。

（6）故障排除

試完車后，根據數據流可知節氣門開度大，首先清洗了節氣門，節氣門很臟，清洗完后在讀取數據流，節氣門開度是2.4左右，發動機負荷、空氣流量也都恢復到正常值，再次路試故障未發生。

問題135　奧迪發動機失火怎么辦？

（1）故障描述

用戶描述發動機怠速或加速時抖動，發動機故障燈和/或 EPC燈報警。服務站診斷發動機故障存儲器中存有某缸或者多缸失火記錄，有時伴隨發動機抖動。

（2）解決方案

確認相關線路是否正常，如針腳、插頭連接處是否連接正常。檢查節氣門、進氣門（進氣歧管側）、噴油嘴處是否有積炭，如果積炭嚴重，先清洗積炭。若清洗積炭后故障不能排除，則按照以下兩種情況進行檢查。

① 單缸失火（故障診斷記錄中每次只存有某一缸失火的故障碼）

a.檢查點火線圈、火花塞、噴油嘴是否有故障，可通過與其他氣缸互換的方式。

b.檢查發動機硬件是否有故障：缸壓是否正常；缸蓋氣門處是否裂開；氣缸蓋襯墊密封是否良好；正時是否正確；氣門彈簧是否斷裂；液壓氣門間隙補償是否正常；缸蓋的進氣通道、進氣管是否密封；飛輪是否損壞。

② 多缸失火（故障診斷記錄中存有多個缸失火的故障碼）

a.檢查凸輪軸調節是否正常工作，發動機進氣歧管是否漏氣，燃油質量是否有偏差。

b.檢查燃油系統的密封情況、工作壓力（高壓側和低壓側）、臟污以及系統內的空氣。檢查汽油濾清器是否損壞或堵塞。

c.檢查催化凈化器（拆卸氧傳感器，用內窺鏡觀察發動機側，是否能看到堵塞和/或損壞。可選的檢查方式為拆下催化凈化器，用眼睛判斷）和廢氣渦輪增壓器（檢查最大增壓壓力，分析異響）是否正常。

問題136　奧迪電動燃油泵故障怎么排除？

（1）故障現象

車輛無法啟動或啟動困難，車輛行駛中熄火。

（2）診斷過程

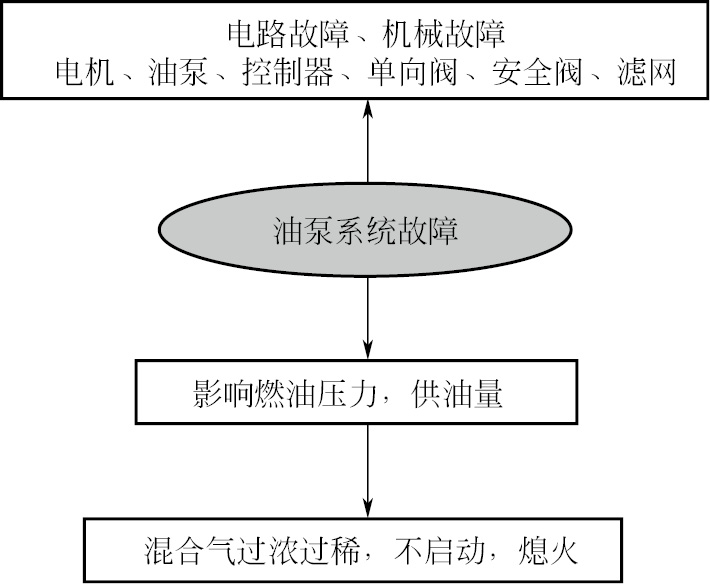

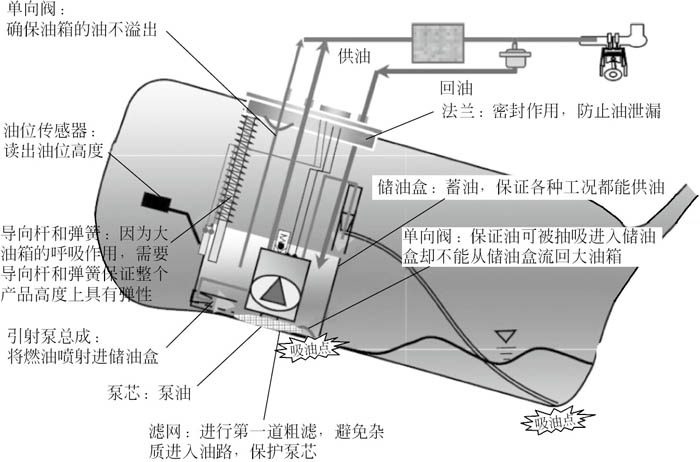

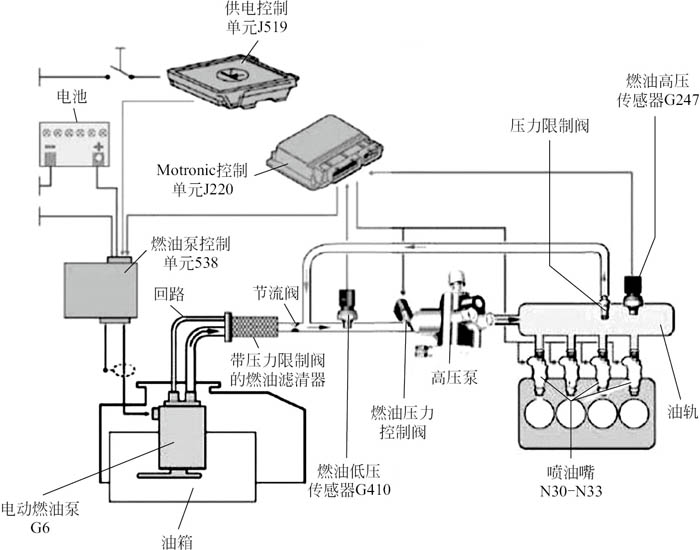

根據圖2-11～圖2-13分析燃油泵（濾清器）、燃油泵控制單元、發動機控制單元及相關線路等故障原因。

故障導航報告存儲的常見故障碼有，P310B 燃油低壓力調節，燃油壓力超出公差；P1250 燃油量過低；P3044燃油泵短路；P3045 燃油泵電子裝置損壞；P3043 燃油泵機械故障；P3089 燃油泵電子設備信號線；P125B 燃油低壓回路產生氣泡；P0087 油軌/系統壓力過低。

（3）可能原因

① 油泵導線斷或虛焊：電路故障。

② 泵芯腐蝕或銹蝕：泵芯卡死，不轉。

③ 泵芯內有雜質：泵芯卡死，不轉。

④ 菌型閥/泵芯單向閥損壞：不能保壓。

⑤ 內部電氣故障：二極管燒壞等。

⑥ 插接線束接觸不良。

⑦ 整車電氣系統接觸性故障：電源不穩定。

（4）操作流程

① 引導性故障查詢，讀取故障存儲，讀取燃油系統的數據塊，匹配值是否在正常范圍內。

② 檢查油泵繼電器是否正常；檢查蓄電池電源，電壓不低于12V；檢查線路、油泵線束、插接頭、保險絲等是否完好；檢查燃油管路是否變形及密封性。

③ 檢查油箱中油位是否過低，油箱中油位高度不低于30mm。

④ 通電10s，檢查油泵是否工作，若油泵不運轉，且以上檢查都正常，拆檢燃油泵；若油泵運轉，檢查油泵壓力和流量。

⑤ 測量油泵負荷是否正常。

⑥ 使用壓力表測量怠速下燃油低壓值；關閉點火開關檢查燃油壓力保持，關閉10min后壓力保持至少為3bar（1bar=0.1MPa）；測量油泵電流是否在正常范圍內。

⑦ 測量燃油泵電阻、電流、電壓，相關線路電阻等。

⑧ 拆下油泵單元，檢查燃油濾清器、電子燃油泵和壓力調節閥有無異常。

⑨ 與正常車輛試換故障件，確認故障是否隨之轉移。

⑩ 檢查發動機控制單元與燃油泵控制單元間以及燃油泵控制單元與燃油泵間的連接是否有短路或者斷路。

檢查發動機控制單元、燃油泵控制單元以及燃油泵上的插頭及插頭連接，檢查針腳是否有彎折或者腐蝕。

測試匹配值是否超差，燃油泵控制器調節功能是否失效。

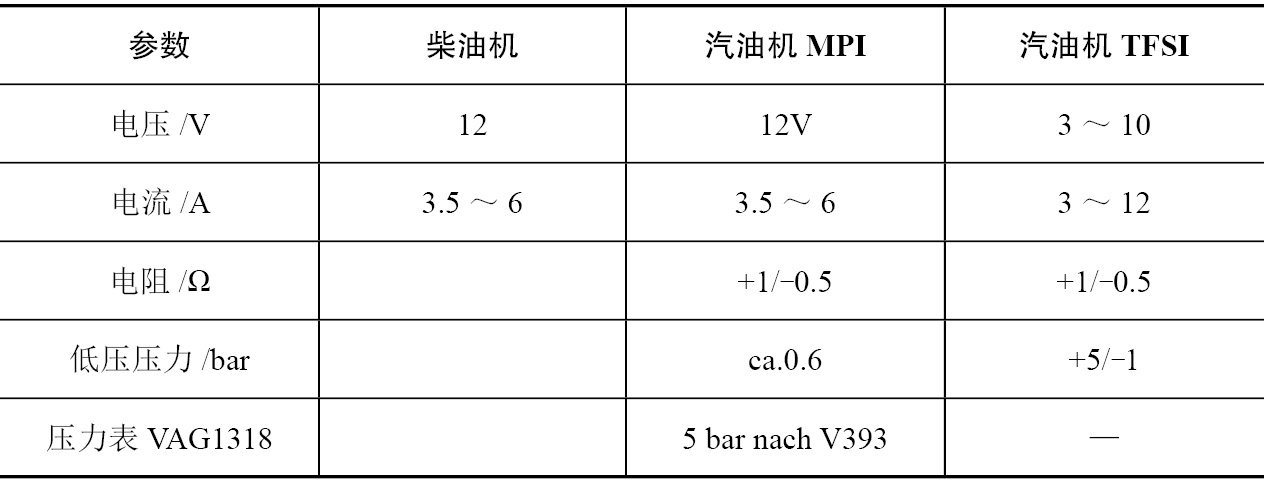

電動燃油泵工作參數見表2-1。

問題137　奧迪A6L車輛偶爾啟動無反應，儀表中擋位指示燈、ESP指示燈亮起怎么辦？

（1）故障分析

車輛偶爾啟動無反應，將車輛拖回后，故障自行消失，讀取故障存儲器01發動機控制單元內無故障記憶，從眾多控制單元中找到了一個共同的故障碼，分別在02、03、53、05、46、17、08、19、4F 內存儲“發動機控制單元無信號/通信”，根據此故障碼提示及故障現象判斷與發動機控制單元有關。能引起此故障的有發動機控制單元、15號線、30號線、接地線、CAN線。

結合故障現象使用模擬法逐一排除。先將30號線和接地線分別斷開，故障現象和故障碼都不符合。從發動機電腦插頭中將CAN線斷開，啟動車輛，控制單元內存儲的故障碼完全一樣，但是啟動機運轉正常，與故障車輛故障現象不符。當斷開發動機電腦和15號線時故障現象和控制單元內存儲的故障碼完全一樣，測量15號線正常。

（2）故障排除

更換發動機電腦后故障排除。

問題138　保時捷Carrera S啟動時間長怎么辦？

（1）適用車型

2010款Carrera S。

（2）問題描述

啟動時間長，發動機運轉不平穩。

（3）診斷過程

① 讀取故障記憶為0192燃油高壓傳感器故障，讀取實際值發現實際燃油壓力為零，并且多個缸失火，5缸最為嚴重。

② 首先檢查低壓端的燃油壓力為5bar（1bar=0.1MPa），保持壓力為4.4bar。

③ 檢查缸壓未發現異常，更換高壓泵后故障依然存在。

④ 檢查燃油壓力傳感器到發動機控制模塊之間的線路未發現異常。

（4）解決方案

更換燃油壓力傳感器后故障排除。

問題139　保時捷高壓油泵故障怎么排除？

（1）適用車型

Panamera 4S 2010款。

（2）問題描述

發動機故障燈亮，加速不良。

（3）診斷過程

① 連接PIWIS2檢查發現有故障碼P1023。

② 用故障引導檢查燃油低壓壓力為5.5bar（1bar=0.1MPa），檢查供油量每分鐘約1.3L，說明低壓系統正常。啟動發動機從電腦上讀取高壓壓力為5.5bar，標準值為40bar左右，最終確認為高壓油泵故障。

③ 進行DME編程，但編程后故障依舊。

（4）解決方案

更換高壓油泵后故障排除。

問題140　保時捷911Turbo加速無力怎么辦？

（1）問題描述

車輛加速無力。

（2）診斷過程

① 首先使用PIWIS檢測發現DFI內有故障碼P2279進氣系統泄漏，根據故障引導檢查渦輪增壓器到中冷器之間的連接未發現異常（后保險杠未拆下）。

② 攜帶PIWIS進行試車，當車輛行駛到熱車后故障現象出現，觀察增壓數據發現在全油門狀態下節氣門上游壓力和增壓指定壓力已一致（正常時一樣），而且當故障碼出現后電腦就會停止增壓器工作。

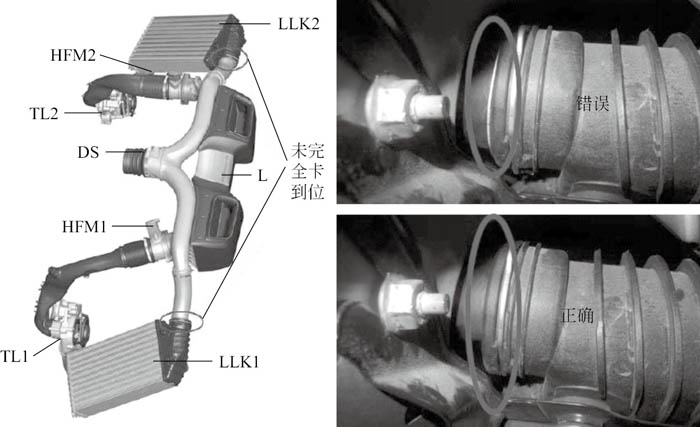

③ 回到車間后拆下后保險杠，再次檢查增壓管路，未發現異常，拆下中冷器檢查也未發現異常，在安裝時發現有一中冷管很難安裝到位（圖2-14）。

（3）解決方案

重新安裝中冷管。

問題141　保時捷發動機有失火故障怎么辦？

（1）適用車型

2008款卡宴V8. Turbo 以及GTS。

（2）問題描述

發動機失火故障發生在公里數較低時（5～8km），故障碼“1356 氣門升程控制，第5缸”。根據故障引導建議更換該缸的液壓挺桿。

（3）解決方案

該故障是由高壓噴油器引起的，更換噴油器后故障消失。

問題142　保時捷Panamera儀表報警：啟動/停止模式已 禁用，啟動/停止功能不能使用怎么辦？

（1）診斷過程

① 故障代碼P0381冷卻液溫度不可靠（信號不可靠）。GFF查找，可能的故障原因?yàn)殡娮庸?jié)溫器故障。

② 多次試車確認故障現象（必須要經歷一次預熱循環），只要一出現模式禁用報警后，啟動/停止功能不能使用。

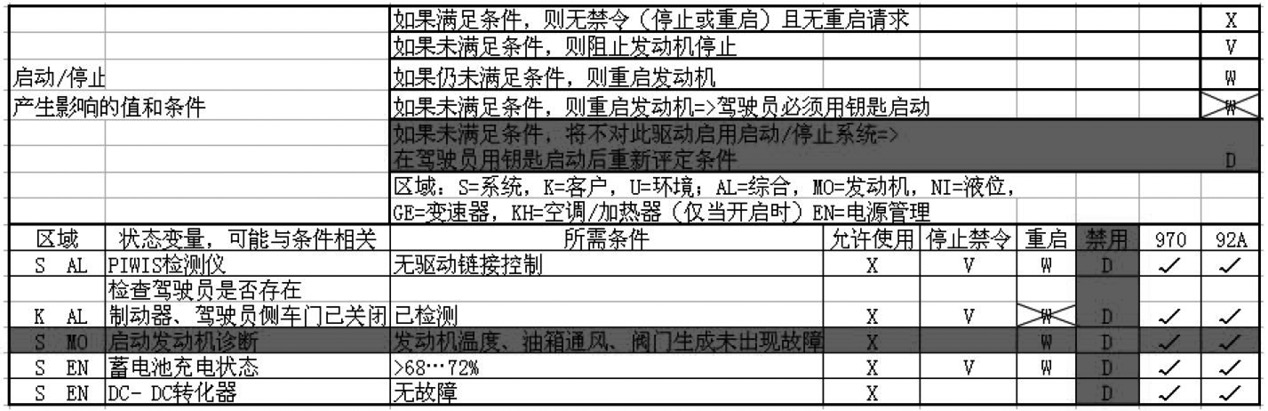

③ 根據GFF引導找到對啟動/停止產生影響的值和條件，模式禁用報警只會在五種條件不滿足的情況下造成（圖2-15），通過檢查排除了四種條件值（PIWIS檢測儀、車門安全帶扣、蓄電池充電狀態、DC-DC轉換器），最后鎖定發動機溫度。

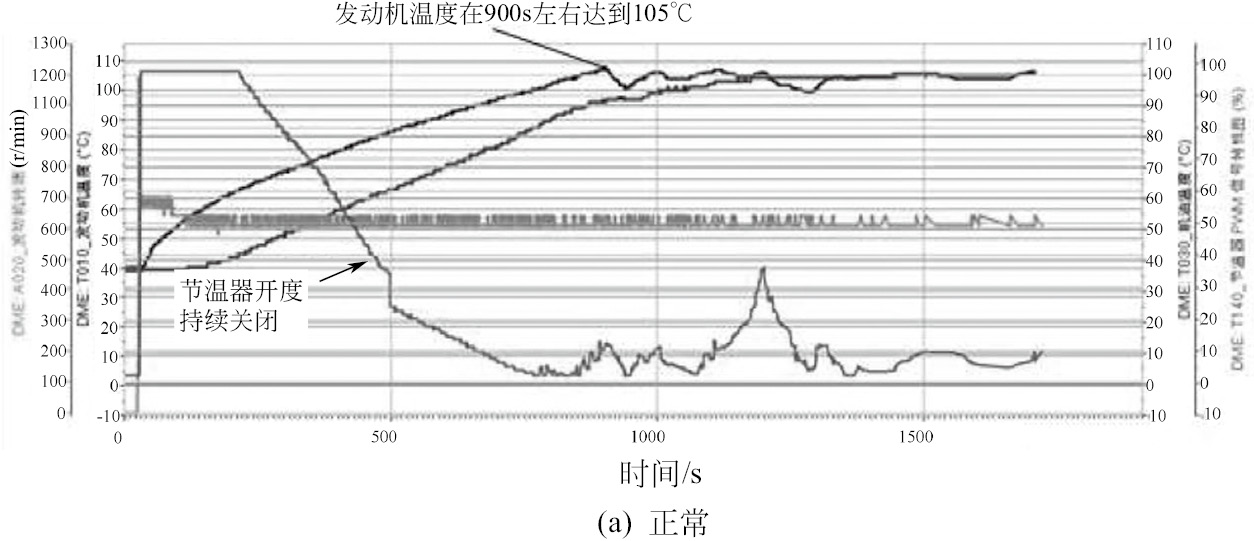

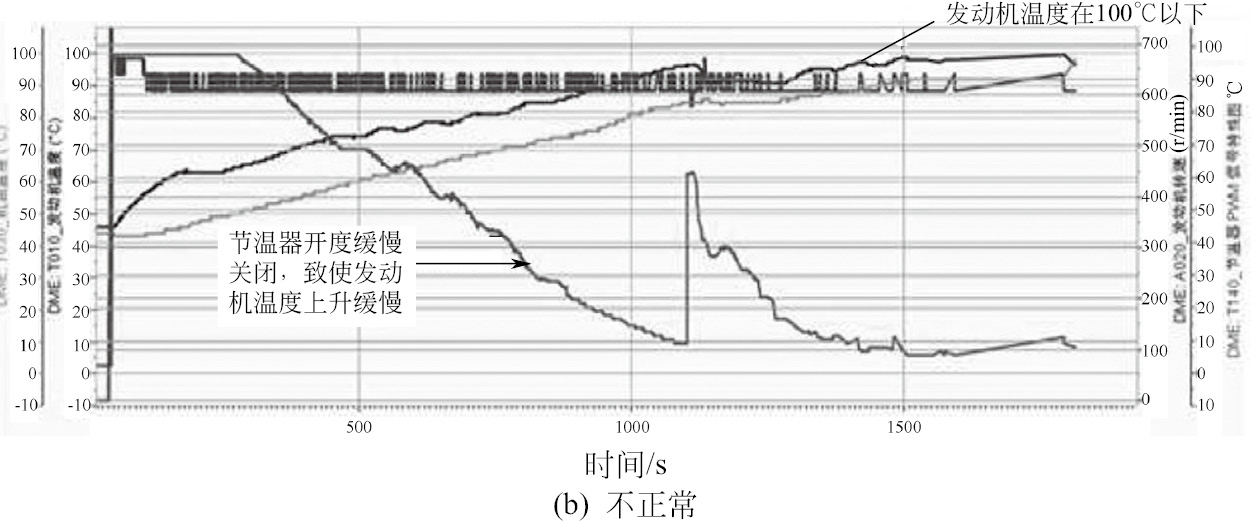

④ 通過分析節溫器的狀態和發動機溫度曲線，發現此車節溫器關閉較慢導致水溫上升緩慢，因此不能滿足啟動/停止系統的啟用條件，導致DME強行將啟動/停止系統禁用，造成儀表報警。

（2）解決方案

更換節溫器后，曲線正常，功能使用正常（圖2-16）。

問題143　保時捷Panamera起動機可以轉動，但發動機無法啟動怎么辦？

（1）診斷過程

① 故障碼為P0341凸輪軸傳感器1故障、P0346凸輪軸傳感器2故障、P250D機油油位傳感器故障。

② 首先檢查進、排氣凸輪軸的轉動情況都很正常，排除前部凸輪軸調整器螺釘斷裂的可能。

③ 檢查凸輪軸位置傳感器的供電電壓為零，標準值為12V。

④ 按電路圖檢查發現左側保險絲盒內保險絲F29燒斷，更換后還會燒斷，該保險絲為左、右進氣凸輪軸位置傳感器及機油油位傳感器提供12V的電壓。

⑤ 如果斷開油位傳感器的插頭，就不會出現保險絲燒斷的情況，發動機也可以順利啟動，可以斷定機油油位傳感器內部短路，造成凸輪軸位置傳感器的供電保險絲燒斷，使發動機無法啟動。

（2）解決方案

更換機油油位傳感器。

問題144　保時捷Cayenne S起動機可以轉動，但發動機 無法啟動怎么辦？

（1）診斷過程

① 故障碼為P0687主繼電器故障、P0685電壓低導致啟動延遲。

② 更換相同的繼電器依舊無法啟動。

③ 檢查主繼電器的供電電壓KL.30為12V、KL.86為12V，KL.85為DME控制的搭鐵線，但在啟動時發現KL.85始終沒有搭鐵，造成主繼電器不工作。

④ 檢查KL.85到DME_A30#的連接線，沒有短路或斷路的情況。

⑤ 把DME端的A30#線直接搭鐵發動機立刻可以啟動。

（2）解決方案

更換DME。

問題145　路虎攬勝運動版有時熄火，故障燈亮怎么辦？

（1）故障現象

儀表上只有發動機故障燈亮，并且能正常著車，讀取故障碼，之后故障只出現了1次。

（2）故障排查

① 故障出現時，在診斷插頭處的高速CAN的電壓為2.11V、2.72V，斷開蓄電池負極后，測量C0040-6與C0040-14之間的電阻為120Ω，但之后故障一直沒有出現。

② 檢查分動箱電腦處的高速CAN線連接良好，發動機電腦處的插頭連接良好，線束無縮針現象，檢查插頭C2444L和插頭C0047連接良好，用手晃動此插頭上的高速CAN線束，沒有松動現象。

③ 經檢查蓄電池上的線路沒有短路和斷路現象。

④ 對整個CAN網絡的主干線進行了整理，沒有發現線束破損現象，撥開PCM插頭，用萬用表測量C0658L-40與C0040-6之間的電阻為0.8Ω，C0658L-53與C0040-14之間的電阻為0.6Ω。

⑤ 檢查PCM模塊的線束無短路和斷路現象，電源供電正常，模塊外殼對其他線路無干涉現象。

⑥ 根據故障碼分析，都是與PCM相關，所以更換PCM。

⑦ 在更換PCM后試車，故障再次出現，此車怠速著車，儀表燈全亮，滅車后就打不著車，打開右前門，故障現象消失，此時測量高速CAN的電壓正常。

⑧ 晃動右前門線束的同時測量高速CAN的終端電阻，發現電阻會變化。此時，高速CAN的終端電阻變?yōu)?20Ω。

⑨ 再次測量C0658L-53與C0040-14之間的電阻為0.6Ω，測量C0658L-40與C0040-6為500Ω左右，并且電阻在不斷地變化。

⑩ 測量CJB插頭C0584R-10與C0658L-40之間的電阻為500Ω左右，可以判斷這兩個針腳之間出現高電阻現象。

從發動機電腦插頭C0658L-40順著線一直查到車輛速度控制模塊，當晃動通往速度控制模塊的高速CAN節點時，萬用表上的數據變化迅速，有時斷開，有時電阻為0Ω，拆開節點發現節點的接法有問題。

（3）原因分析

正確的接法是三個線頭用一個接線器壓住，此節點是兩個線頭用接線器壓住，第三個線頭纏繞在接線器上，同時還有大量的膠，膠可以熱脹冷縮，當車輛行駛一段路程后停下來，大量的熱散不出去，就會加熱節點，膠膨脹后帶動線束，出現接觸不良的現象。

問題146　路虎發現４ 2.7發動機故障燈亮怎么辦？

（1）故障現象

發動機故障燈亮，加速不良。

（2）診斷過程

① 連接SDD 讀取故障碼為B1A85-96和PO489-00。

② 調取EGR 閥數據流，啟動車輛，在車輛怠速時左、右EGR 閥開度在5%左右，不斷地提高怠速在4000r/min左右發現右側EGR 閥開度在63.9%時卡死不動，但左側的開度在不斷上升，松開油門踏板讓車輛怠速，發現右側EGR 的開度在63.9%不動，左側回到5%左右。

③ 測量右側EGR 閥的供電，搭鐵正常。

④ 根據數據流分析應該是EGR 閥卡住導致故障單點亮，拆下右側EGR 閥，發現挺柱變形。

（3）原因分析

溫度過高導致挺桿變形。

（4）處理方法

更換EGR 閥，故障排除。

問題147　路虎神行者2 L319 發動機不能啟動怎么辦？

（1）故障現象

發動機啟動時電機不工作，變速箱擋位顯示“F”，水溫表指示最高。

（2）故障確認

點火開關置于二擋，氣囊燈、剎車報警燈、手剎故障燈亮，DSC 燈閃爍，水溫表升到最高，變速箱擋位顯示“F”，電機不工作。5～6s后，水溫表恢復正常，發動機故障燈點亮，車輛可以正常啟動。

（3）診斷過程

① 用SDD 檢測讀取故障碼：TCCM——U010087與ECM/PCM“A”通信中斷；TCM——U010087 無法與發動機控制模塊進行通信，消息丟失；VDM——U010087 與ECM/PCM“A”通信中斷。根據故障現象及故障碼分析初步判斷高速CAN 網絡存在故障。

② 從診斷接口處測量高速CAN BUS 電壓為2.32V、2.67V。斷開蓄電池線測量高速CAN BUS 阻值為60.5Ω。測量TCCM 與PCM間的CAN BUS 沒有發現斷路，PCM 插頭沒有進水的痕跡，針腳也沒有受損，拔開TCCM 插頭發現有進水的痕跡，且針腳被氧化，電腦板內部也有氧化的痕跡，將氧化物處理干凈。測量TCM 與PCM間的CAN BUS 線沒有斷路，但TCM 插頭里有油跡，將油處理干凈。測量VDM 與PCM 間的CAN BUS 線沒有發現異常。測量PBM、ATCM、RLM 與PCM 間的CAN BUS 線沒有斷路。將線路裝復，試車故障沒有出現。

③ 10天后故障再次出現，用SDD 檢測故障與上次一樣。重新調整思路，點火開關在二擋時，發動機故障燈不亮，水溫表升到最高，說明PCM 無法和儀表建立通信。

④ 路試，大約半個小時，滅車后重新啟動故障出現。有故障時測量PCM 的搭鐵正常，測得C0635L-6 和C0635-4無電壓，重新開關點火開關，測量C0635L-6 和C0635-4 有電壓，懷疑主繼電器內部有問題。拆開PCM 主繼電器檢查，發現觸點嚴重?zé)g。

（4）故障分析

PCM間歇性供電故障，造成PCM 通信錯誤。

（5）解決方案

更換PCM 主繼電器。

問題148　路虎神行者2 L359 TD4 發動機啟動困難，加速無力怎么辦？

（1）故障現象

發動機啟動困難，加速無力。

（2）故障確認

嘗試啟動發動機，起動機能帶動發動機轉動，但就是啟動不了，或者起動機要帶著發動機運轉很長時間，發動機才能勉強啟動；啟動后試車，發現加速無力。

（3）診斷過程

① 此車裝備TD4柴油機，沒有點火系統，所以可能的原因如下。

a.燃油系統故障：燃油不足；柴油不純；低壓管路有泄漏或堵塞；油箱內油泵有問題；高壓油泵內部故障；VCV 或PCV 閥有故障；燃油壓力傳感器有故障；高壓油路有堵塞和泄漏的地方；噴油嘴故障。

b.進、排氣系統故障：進氣系統有堵塞和泄漏；排氣系統有堵塞或泄漏；渦輪故障；空氣流量計或氣管壓力傳感器故障。

c.發動機機械故障：缸壓不足；正時不對。

② 用SDD 讀取DTC’s，SDD 顯示PCM 內有油壓過低的故障碼，由此把檢測重點放在燃油系統。

a.讀取數據流，當發動機能啟動時，啟動時油壓可以達到PCM 的期望值，但當無法啟動時，發現實際油壓遠低于期望油壓。

b.檢測低壓油路系統，發現油箱內有油，也無泄漏和堵塞的地方，啟動時能看到低壓油管內有持續的燃油到高壓油泵，這說明低壓系統沒有問題。

c.檢測VCV和PCV的線路正常，管路也無外漏的痕跡，于是懷疑高壓油泵內部磨損嚴重，導致其無法建立正常油壓，引起無法啟動和加速無力的現象，查詢相關公告，發現此系列車的大泵容易出故障導致無法啟動和加速無力，且對比TSB 發現就連故障碼也一樣，由此更換一大泵，換后試車，但現象仍然存在。

d.拔掉噴油嘴的回油管，啟動發動機，發現靠近變速器的一缸噴油嘴回油量明顯大于其他三缸，更換一噴油嘴后試車，故障排除。

（4）故障分析

噴油嘴回油量過多，造成系統泄壓，啟動困難。

（5）解決方案

更換損壞的噴油嘴。

問題149　標致4008熱車狀態下，車輛低速行駛時發動機熄火怎么辦？

首先確認熄火狀態是冷車還是熱車，如果是熱車則按照以下工藝處理。

① 確認發動機軟件是否為最新版本， T73 EW10A+ AT8 發動機軟件為9667332380，如果不是，則立即升級。

② 用PP2000或diagbox對車輛進行初始化。

③ 清洗節氣門（斷開線束插頭，將節氣門拆下，清洗會更方便徹底）。

④ 檢查火花塞，如有以下情況之一則給予更換：有裂紋；有陶瓷缺損；火花塞電極處暗紅色沉積物過多；電極間隙超標。

⑤ 更換點火線圈（按照售后點火線圈的檢查工藝操作）。

⑥ 更換原車炭罐電磁閥，優先更換新VALEO電磁閥，如沒有則更換WATERWEI電磁閥。

⑦ 如故障車?yán)锍坛^15000km，更換炭罐。

⑧ 以上操作結束后，完成發動機自學習。

注意：發動機自學習時水溫必須是常溫，不超過30℃。

⑨ 如果故障車?yán)锍坛^5000km，建議添加燃油添加劑。

⑩ 完成以上所有操作后對車輛進行路試10km，如果一切正常則將車輛交付用戶。

注意：換下的零件，必須單獨保存，以便及時返回分析。

問題150　本田2.4L雅閣轎車在行駛過程中突然自動熄火怎么辦？

（1）診斷過程

分析該故障可能性比較大的原因有點火系統故障、油路故障、ECM/PCM故障。

① 檢查電路，拆下火花塞，火花塞狀況正常。檢查高壓火，高壓火時有時無，表明點火系統工作不穩定。

② 檢查油路，啟動發動機，用燃油壓力表檢測油壓，燃油壓力正常。拆下節氣門體，發現是剛清潔過的，檢查噴油嘴工作電路，噴油嘴有時工作有時不工作。

通過對上述故障的分析，故障應處在噴油嘴和點火線圈的共同電路上，結合維修手冊的電路分析，發現搭鐵線端子G101未安裝到位。

（2）原因分析

G101松動會引起ECM/PCM、發動機和變速箱等諸多系統工作不良，由于G101未安裝到位，車子在顛簸路段行駛時，促使搭鐵線端子移動位置，導致車輛產生自動熄火的故障。

（3）處理方法

重新安裝好G101搭鐵線端子，試車故障排除。

問題151　本田雅閣CP1 MAF/IAT傳感器故障導致加速慢 怎么辦？

（1）故障現象

加速慢，低速較明顯。

（2）可能原因：火花塞；汽油泵；汽油純度不良；電腦；傳感器信號錯誤等。

（3）診斷方法

① 用HDS檢測未發現故障碼，檢查空氣格未見異常，拆下火花塞檢查，火花塞燃燒差，積炭，油壓正常。

② 更換火花塞，路試故障存在。

③ 使用已知良好的汽油裝進汽油箱內，路試故障存在。

④ 用HDS檢查數據流，發現MAF傳感器電路電壓比正常值低，可能是傳感器本身故障或傳感器特性發生了偏移，下面對MAF/IAT本身進行檢查。

a.斷開MAF/IAT傳感器5針連接器。

b.將點火開關轉至ON（Ⅱ）位置。

c.測量MAT/IAT傳感器5針插接器5號端子和車身搭鐵之間電壓為12.3V，約為蓄電池電壓，正常。

d.將點火開關轉至LOCK（0）位置。

e.測量MAF/IAT傳感器5針插接器3號端子和車身搭鐵之間的電阻，約200kΩ，正常。

f.懷疑MAF/IAT傳感器特性發生偏移，用已知良好MAF/IAT傳感器替換，使用HDS 重新設定 ECM/PCM，執行ECM/PCM怠速學習程序，使用HDS 檢查無臨時 DTC或DTC。

（4）解決方案

更換MAF/IAT傳感器，故障排除。

問題152　保時捷卡宴行駛中自動熄火無法啟動怎么辦？

（1）案例車型

Cayenne Turbo，2008

（2）故障現象

車輛行駛中自動熄火無法啟動。

（3）診斷過程

① 電腦檢測，發現DME無法進入。

② 檢查線路，給點火線圈供電的7號保險絲（15A）熔斷，更換保險絲后車輛可以啟動，運轉正常。但是發動機運轉40min后又自動熄火，當重新打開點火鑰匙聽到前面DME主繼電器在頻繁地工作，然后7號保險絲又熔斷了。

③ 后又更換保險絲，車輛還是不能啟動，給DME斷電后就可以啟動。著車40min左右又會熄火。

④ 更換點火線圈、主繼電器、DME，故障依舊。

⑤ 根據電路圖檢查DME的供電和搭鐵，發現在發動機電腦后面10cm左右的位置有一根DME的搭鐵線松動。

（4）解決方案

重新緊固搭鐵線，故障排除。

問題153　捷豹XF行駛中熄火，偶爾無法啟動怎么辦？

（1）診斷過程

① 確認故障，車輛路試未發現客戶描述現象。

② 使用SDD 讀取DTC 為U0250-00 IPC 與碰撞分類系統模組的通信中斷；U0151-00 PCM與約束控制模組的通信丟失；B1123-93 BCMB 約束系統點火繼電器；B100D-96 IPC轉向柱認可。

③ 由于該故障路試未重現，故根據故障碼分析重要信息在于IPC PCM 都同時與RCM 失去通信，同時RJB 也指示約束系統點火繼電器故障，故進行故障模擬。斷開 36號保險絲后啟動車輛，車輛不能啟動；在發動機運行時斷開36號保險絲時車輛熄火，使用SDD 讀取故障代碼為U0250-00 和U0151-00。根據上述模擬可初步判斷是RCM供電、接地、CAN通信故障導致該故障現象出現的。

④ 根據電路圖首先檢查RJB 的主供電電源和插頭均無異常，檢查 36 號保險絲安裝良好且無虛接現象，分析電路圖可知RCM 點火繼電器集成在RJB 中無法檢查。斷開蓄電池負極，斷開RCM 插頭，首先檢查供電線路C4BP01D/20 與C3R114A/19 間無短路和斷路現象且插頭接觸牢靠，接地C3R114B/41，接地良好，插頭接觸牢靠；CAN 線電壓正常且無斷路和短路現象，通過對CAN 斷路和短路模擬故障，結論是故障現象均無相同的地方。

⑤ 經以上檢查可排除線路故障，應是RCM 供電上出現問題而導致故障，RCM 供電是由RJB 中的約束系統點火繼電器供給，同時故障記錄中還保留了相關的故障信息，故判定故障為RJB內部故障。

（2）解決方案

更換RJB，故障排除。

問題154　路虎發現4偶爾加速?zèng)]反應怎么辦？

（1）故障確認

根據客戶反映的現象，首先用SDD 調取故障代碼，車輛各系統無故障代碼存儲，表面看車輛完全正常，根據客戶反饋的一些信息，車輛剛做過全車保養，柴油系統濾網也完全換過，空濾也換過，所以排除這些方面的原因會引起加速不良，經過一些必要的檢查后沒有發現異常。路試30km后也沒有發現異常。

（2）診斷過程

① 再次用SDD 讀取故障碼，依舊無任何故障碼。

② 再次路試，隨車連接SDD，調取幾個關鍵的數據流，油門加速踏板、剎車踏板信號等。由于客戶反映市區路況較多，所以為了最真實地模擬出故障的現狀，路試也選擇先市區道路再郊區道路。當市區路段結束進入車輛較少的路段時，故障出現了，加速踏板踩下去沒反應，發動機保持800r/min左右的怠速，擋位還是在D 擋，出現此故障時SDD 顯示的數據流為制動踏板1 已按下，制動踏板0 未踏下，發動機轉速為707r/min，油門踏板位置傳感器數據為90%。

③ 試車人員說沒踩剎車踏板，而制動燈開關反映出錯誤的數據，根據相關電路圖檢查剎車燈開關線路正常，故障點在剎車燈開關，當人為地模擬剎車燈開關損壞后，SDD 還是讀取到了相關的故障代碼。

（3）原因分析

此故障主要是剎車燈開關偶爾異常，發動機控制單元接收到剎車的信號后，認為駕駛員制動減速，發動機控制單元將控制發動機轉速，調節轉矩，此時駕駛員再踩油門踏板，發動機將不會考慮加速信號，故出現無法加速的故障現象。

（4）解決方案

更換剎車燈開關。

問題155　路虎攬勝儀表顯示性能受限怎么辦？

（1）故障確認

路試無故障。SDD 讀取DTC有P040C-00。

（2）診斷過程

① 查看電路圖發現有兩個廢氣溫度傳感器，通過拔插頭讀取DTC 判定有故障傳感器的位置。

② 打開點火開關，使用萬用表測量C3074 插頭的電壓為3.3V，測量傳感器電阻為10kΩ。測量另一個傳感器的電阻為250Ω。說明廢氣溫度傳感器損壞。

（3）解決方案

更換廢氣溫度傳感器。

問題156　別克車輛低速低負荷時有爆震現象以及低速輕制 動時有頓挫感怎么辦？

（1）案例車型

2009、2010款2.0L新君威（常規選裝號LTD）。

（2）問題描述

在低速低負荷時會有爆震現象出現，當車輛滑行至8～15km/h，輕踩制動踏板產生頓挫感。

（3）原因分析

節氣門體積炭會導致發動機預估空氣流量偏差過高，使3-1換擋過程中由于變速箱速比的差異和發動機轉速增加，產生轉矩變化，從而導致車輛產生頓挫感。由于燃油品質的問題，可能造成發動機節氣門積炭，如積炭嚴重會使發動機控制模塊對空氣流量預估產生偏差，進而導致發動機爆震等現象。

（4）解決方案

① 使用燃油系統清洗套餐（93736303）中的進氣系統清洗液清潔節氣門體。

② 使用TIS2 Web SPS重新對發動機控制模塊（ECM）進行編程自學習。

問題157　別克車輛無法啟動（顯示屏提示未發現遙控鑰匙）怎么辦？

（1）原因分析

PEPS 模塊程序?qū)е翽EPS 模塊自動鎖死，遙控信號受到干擾而造成無鑰匙啟動不成功。

（2）解決方案

提供應急啟動辦法；發布新標定文件到TIS2 Web 用于售后，對車輛進行刷新。

（3）適用情況

① 發射器電池電量不足，包括發射器電池掉落或損壞。

② 遙控信號受到干擾而造成的無鑰匙啟動不成功時。干擾源的產生原因多樣且復雜，一般在人為因素產生干擾信號的區域發生的情況較多，如個別加油站、醫療單位、保密單位、住宅小區等。

（4）實施步驟

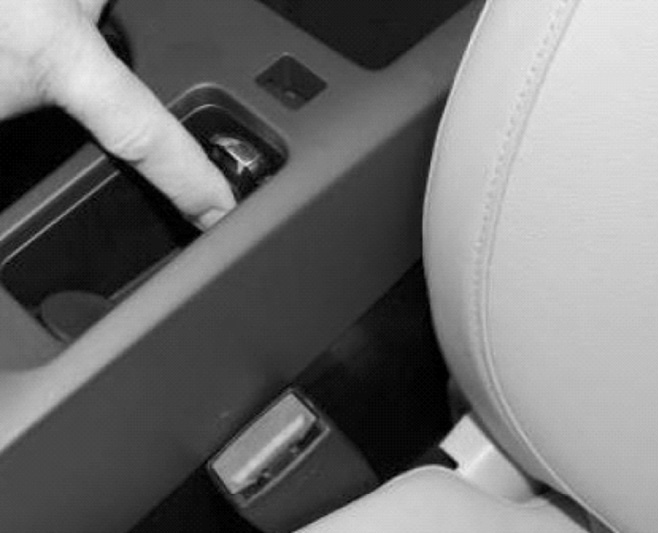

把發射器放置到中控臺的小儲物箱里，注意發射器的鑰匙頭部（鑰匙齒折疊）朝下，鑰匙面直立緊靠小儲物箱背面，如圖2-17所示。同時腳踩剎車踏板，按下啟動按鈕就可以啟動車輛。

由于采用無鑰匙啟動的方式不可避免地會在使用中發生上述情況，所以如發現由于存在干擾而造成的無鑰匙啟動不成功，只需要在按下啟動按鈕時，遙控器放置在圖示位置。當發動機啟動后，遙控器就可以從這個位置上拿開。

問題158　本田2008款雅閣08CP1因點火線圈接觸不良引起發動機燈亮怎么辦？

（1）故障現象

車輛行駛一段時間后發動機故障指示燈點亮，加速性能不良；熄火后再次啟動，車輛恢復正常，行駛一段時間后車輛發動機故障指示燈再次點亮。

（2）診斷過程

① 使用HDS讀取故障代碼為P0351（1缸點火線圈電路故障）。

② 產生此故障代碼的可能原因有，點火線圈控制線斷路；搭鐵線斷路或短路；電源線斷路；點火線圈搭鐵線斷路；ECM/PCM內部電路故障；點火開關電路故障。分別對各項進行檢查，發現各項均正常。

③ 根據以往經驗，更換1缸的點火線圈及火花塞并試車，故障指示燈未點亮。

④ 交車后的第二天車主再次來店，反映車輛跑了一段時間后故障指示燈再次亮起。

⑤ 參照維修手冊進行故障排查。

a.記錄定格數據及車載快攝數據，再用HDS消除故障代碼。

b.用HDS 檢查未發現臨時DTC 或DTC，說明是間歇性故障，此時系統正常。應檢查點火線圈和ECM/PCM 是否連接不良或端子松動。

c.啟動發動機，通過數據列表觀察各氣缸失火情況，發現1缸的全部失火數為29次，明顯多于其他氣缸，且在發動機運行過程中不斷出現失火現象。將1缸點火線圈插頭稍微用力拉一下，1缸立即出現連續失火，再用力按緊插頭，失火現象消失。再試還是如此，可以判斷是該插頭連接不良造成1缸失火，當1缸失火次數超過規定次數后發動機故障指示燈點亮，1缸停止工作，故當發動機故障指示燈亮起后車輛加速無力。

（3）故障排除

將1缸點火線圈插頭的每個插腳都拔出，重新鉗緊后裝回。啟動車輛再次輕拉該插頭，通過HDS未再發現異常的失火現象，確認故障排除。

（4）經驗總結

① 對于有故障碼的車輛，應按照維修手冊的步驟進行故障排查。

② 維修完成后，應在故障碼產生的相似行駛條件下試車，以確保故障確已排除。定格數據記錄了故障碼產生時車輛的行駛狀態，故對定格數據的保存是非常重要的。

③ HDS數據列表中有關于失火參數的信息，可參閱OBD資料，掌握失火判定方法。

問題159　本田2006 款手動擋CR-V 2.0L有時游車怎么辦？

（1）故障現象

客戶反映有時會游車。經試車確認，該車在空擋滑行下坡時，轉速在800～1500r/min之間上下波動。且在原地怠速轉動方向盤時轉速同樣在800～1200r/min之間來回波動，但在怠速狀態下沒有出現該癥狀。經詢問，得知該車兩天前清洗過節氣門。

（2）故障分析

① 游車故障，初步觀察TP 等數據，正常。檢查燃油供給系統，正常。

② 檢查進氣系統。前半段時間，IAC 指令為1%，明顯低于正常值。后半段時間，不停轉動方向盤以再現故障，此時PSP 開關在打開與關閉的狀態間正常切換，說明PSP 開關本身正常。由于PSP 開關不停地打開和關閉，IAC 指令波動較大，說明ECM/PCM 控制正常。IAC 指令過小的原因主要有：ECM/PCM 計算錯誤（包括由于輸入信號不正確引起）；IAC 閥后漏氣；節氣門關閉不嚴等。考慮到此車剛剛清洗過節氣門，可以判斷是由于清洗節氣門所造成的進氣系統漏氣。

（3）故障排除

更換節氣門體后，問題解決。

（4）經驗總結

清洗節氣門造成系統漏氣是常見故障。節氣門體處有一層黑色的物質，起密封作用，清洗時切記不要當成積炭。IAC 指令是ECM/PCM 發給IAC 閥的控制指令，需參照發動機實際工況看IAC 指令是否適當。怠速時雅閣的IAC 指令一般為5%。

問題160　奧迪Q5 CDNC車輛儀表EPC燈報警、廢氣燈報警（行駛加油功率不足）怎么辦？

（1）故障現象

加油至800～1200r/minEPC燈亮，功率不足，加大油門EPC燈熄滅。

（2）診斷過程

① 用診斷儀5052檢測到發動機有凸輪軸位置傳感器G40不可靠故障，引導型故障查詢，診斷為發動機轉速傳感器G28與霍爾傳感器G40 之間的分配不正確。分析此車才行駛30000多公里，出現正時不對的可能性不大，檢查傳感器G28、G40正常，導航診斷結果要求更換G40。更換后故障現象依舊。

② 重新整理思路，細心觀察故障出現時的現象，發現原地輕點油門800～1000r/min時發動機凸輪軸調節裝置處有“噠噠”聲，超過1000r/min時響聲消失。從異響入手，拆裝氣門室蓋檢查進、排氣凸輪軸及凸輪軸調節裝置，未見異常磨損。

③ 查詢2.0T發動機機油潤滑系統結構，該發動機使用容量可調式機油壓力泵，利用機油壓力調節閥來調節機油壓力，發動機控制單元控制機油壓力調節閥搭鐵線的接通與斷開，低速壓力低，高速壓力高。嘗試更換機油壓力調節閥，試車故障現象消失。

（3）解決措施

更換發動機機油壓力調節閥。

（4）附加分析

機油壓力調節閥有時不工作，導致發動機機油壓力有時滿足不了凸輪軸調節裝置驅動的壓力要求，從而影響凸輪軸正時調節，導致發動機工作不穩，功率不足（EPC燈亮）。產生凸輪軸位置傳感器G40不可靠信號偶發故障存儲，造成凸輪軸驅動裝置驅動力不足，導致發出“噠噠”聲。

問題161　奇瑞新旗云踩離合器時有“咯咯”聲，起步發抖怎么辦？

（1）原因分析

① 摩擦片故障。

② 壓盤或飛輪故障。

③ 分離軸承故障。

④ 曲軸軸向間隙過大。

（2）處理方法

① 拆解離合器發現分離軸承確實有異響，從動盤和離合器蓋分別有不同程度燒蝕。

② 將其全部更換，裝復試車，問題依然存在。

③ 拆解發動機發現曲軸止推片磨損過大，造成曲軸軸向間隙過大。更換曲軸及止推片后試車故障排除。

（3）經驗總結

曲軸軸向間隙大會出現的故障：起步發抖，加速曲軸、活塞環和活塞的磨損，嚴重時還會造成使連桿產生曲軸方向的切向力，使連桿變形。

曲軸軸向間隙的檢測方法：發動機大修或重新裝配時必須檢查曲軸軸向間隙，將曲軸主軸瓦按照規定力矩?cái)Q緊，在曲軸后端安裝百分表，從曲柄處軸向前后推動曲軸，觀察百分表讀數，標準值應在0.02～0.3mm。

曲軸止推片的安裝：止推片安裝時應注意有油槽的一側應朝外。

問題162　奇瑞B(yǎng)11車輛正常行駛過程中過坑后，發動機抖 動嚴重，嚴重時熄火怎么辦？

（1）原因分析

① 點火不良。

② 供油不暢。

③ 進氣系統漏氣。

④ 其他故障。

（2）處理方法

① 試車故障出現，先用診斷儀檢查電噴系統，系統顯示無故障碼，變速箱系統也正常。

② 啟動發動機，怠速狀態下讀取發動機數據流，沒有發現異常，于是再次試車，松油門、踩剎車、過坑時故障現象再次出現，此時能明顯感覺到發動機動力不足。但是踩油門過同一地點時卻不會出現該問題。

③ 對比踩油門和不踩油門這兩種情況，說明發動機之所以會熄火，主要是瞬間動力不足。導致發動機動力瞬間不足的原因主要有燃油壓力過低、噴嘴工作不良、點火系統瞬間工作不良、瞬間混合氣過稀。在燃油系統上安裝燃油壓力表，檢查怠速油壓正常，加油減油時油壓也正常，同時清洗了噴嘴，但是試車時故障依舊，懷疑點火系統工作不正常，在檢查點火線圈時，無意中壓了一下進氣軟管，發動機轉速馬上有明顯的波動，拆下進氣軟管檢查時發現波紋管波谷處裂開，更換進氣軟管后反復試車，故障排除。

（3）維修總結

東方之子電噴系統采用的是L型流量式的進氣量檢測方式，和D型壓力式檢測明顯的區別就是節流閥體前不可以漏氣，因?yàn)閴毫κ綑z測的壓力傳感器在進氣總管上，節流閥體前漏氣對電噴系統基本沒什么影響，而L型檢測的空氣流量計安裝在空濾后節流閥體前，其和節流閥體之間靠一段進氣軟管來連接，當進氣軟管破損漏氣時，一部分沒有經過空氣流量計檢測的空氣就進入了燃燒室參與燃燒，由于進氣系統進入了額外的空氣，沖淡了可燃混合氣，導致了發動機動力不足，甚至熄火。該車就是在過坑時，沖擊使波紋管裂縫張開，沒有經過流量計計量的空氣從此進入系統，導致發動機熄火。

問題163　奇瑞東方之子發動機怠速不穩，偶爾出現熄火現象怎么辦？

（1）原因分析

① 節流閥體或步進電機故障。

② 進氣系統故障。

③ 線路故障。

④ 氣缸壓力不足。

⑤ 油路系統故障。

⑥ 其他故障。

（2）處理方法

① 試車故障屬實。

② 連接診斷儀檢查發動機電控系統，發現系統無故障碼。

③ 根據經驗，當發動機節流閥體臟污后也會有同樣的現象，而且該車行駛里程也比較長，因此清洗節流閥體，但是清洗后故障依舊。

④ 當車輛水溫上來以后故障現象更為明顯，再次連接診斷儀，發現怠速開關始終處于“OFF”狀態，按照控制原理，當油門全松開時，怠速開關應該處在“ON”狀態。

⑤ 再次詢問駕駛員，曾經調整過節流閥體，技術人員按照規定調整節流閥體，啟動試車，故障消失，一切恢復正常。

（3）維修總結

4G6系列發動機SAS螺釘?shù)恼{(diào)整方法如下。

① 連接診斷儀，在固定的SAS與節氣門桿之間插入一厚度為0.45mm的厚薄規。

② 插入深度不得超過3mm。否則節氣門桿的打開角度會變得大于預先規定的角度，從而導致調整不正確。

③ 將點火開關轉到“ON”位置（但不要啟動發動機）。

④ 擰松節氣門位置傳感器安裝螺栓，然后將節氣門位置傳感器逆時針方向轉到底。

⑤ 在此狀態下，用診斷儀或歐姆表檢查怠速位置開關是否在“ON”位置。

⑥ 順時針方向緩慢旋轉節氣門位置傳感器，直到怠速位置開關信號由“ON”變成“OFF”時停止，在此位置下鎖緊節氣門位置傳感器的固定螺栓。

⑦ 檢查節氣門位置傳感器的輸出電壓，標準值為400～ 1000mV。

⑧ 如果偏離標準值，則應檢查節氣門位置傳感器和相關線束。取下厚薄規。

⑨ 將點火開關轉到“OFF”位置，拆下診斷儀。調整該螺釘后將影響發動機的排放，所以建議不要隨便調整該螺釘。
