1.4 安裝流程設計器

本書使用的Eclipse版本為LunaRelease（4.4.0）, Activiti版本為5.21.0。流程設計器為ActivitiBPMN2.0designer，其官方下載地址為http://www.activiti.org/designer/archived/，可以進入該網站下載指定版本，本書使用的ActivitiBPMN2.0designer版本為5.18。

對于ActivitiBPMN 2.0designer插件的安裝建議采用在線安裝的方式，首先打開Eclipse，單擊菜單Help，然后單擊“InstallNew Software”，再單擊Add按鈕，填寫信息如圖1-10所示，最后單擊OK按鈕。

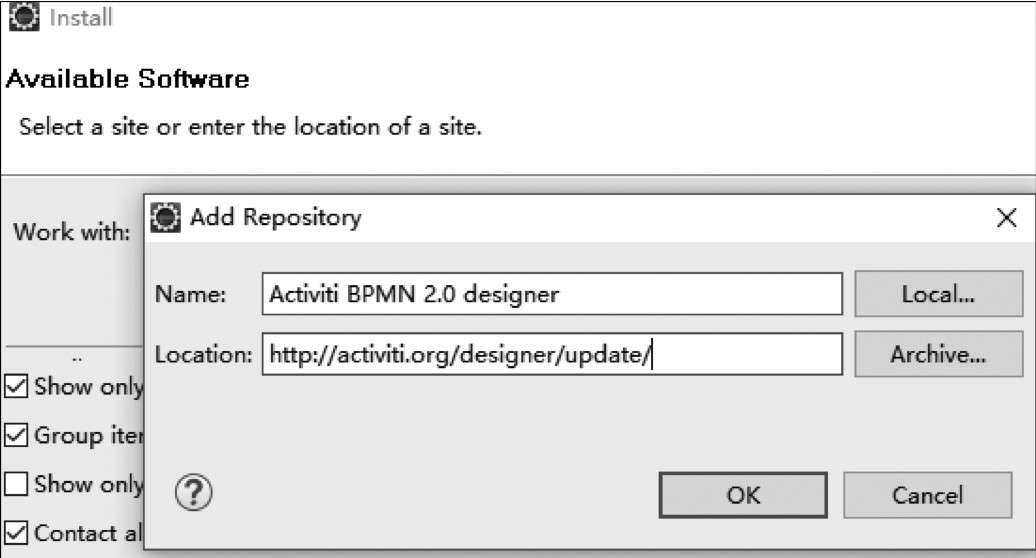

圖1-10 Eclipse在線安裝ActivitiBPMN2.0designer

經過一段時間的耐心等待，如果不出意外，安裝成功之后就可以建立Activiti工程了，依次單擊菜單File→New→Other，如圖1-11所示。

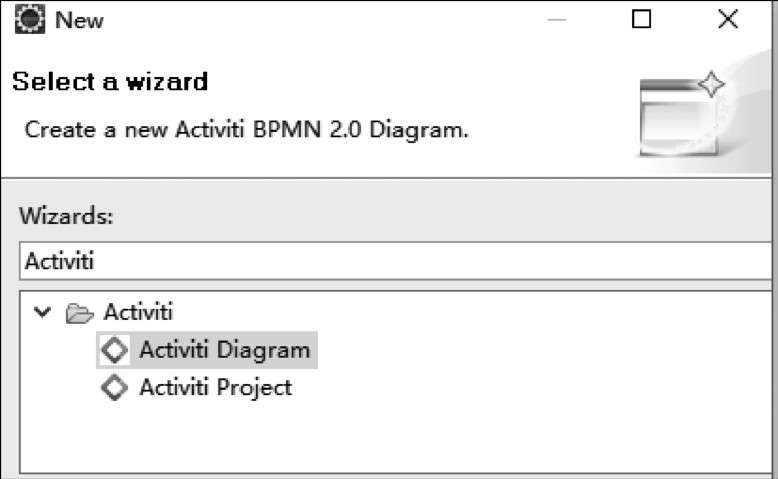

圖1-11 ActivitiBPMN2.0designer安裝成功

ActivitiBPMN2.0designer在5.8版本之前流程設計文檔的后綴為．activiti，比如流程文檔名稱為shareniu.activiti，則保存該文件之后會自動生成shareniu.bpmn20.xml,5.9版本之后，Activiti廢棄了這一做法，流程文檔的后綴修改為．bpmn，看到這里的處理，可能會有疑問：如何兼容這兩個版本的流程文檔？最簡單的方法，直接將shareniu.bpmn20.xml文件名稱修改為shareniu.bpmn，然后將shareniu.activiti文件刪除即可。因為這兩個文件的內容都是相同的，只是文件的后綴不同而已，這種方法只適用于項目中流程文檔比較少的情況下，如果項目中有成百上千個流程文檔，這個方法顯然不適用，有沒有一種更優雅的方式解決這個問題呢？具體實現可以參考7.4節。
