4.3 元素解析環境準備

4.3.1 文檔轉換器

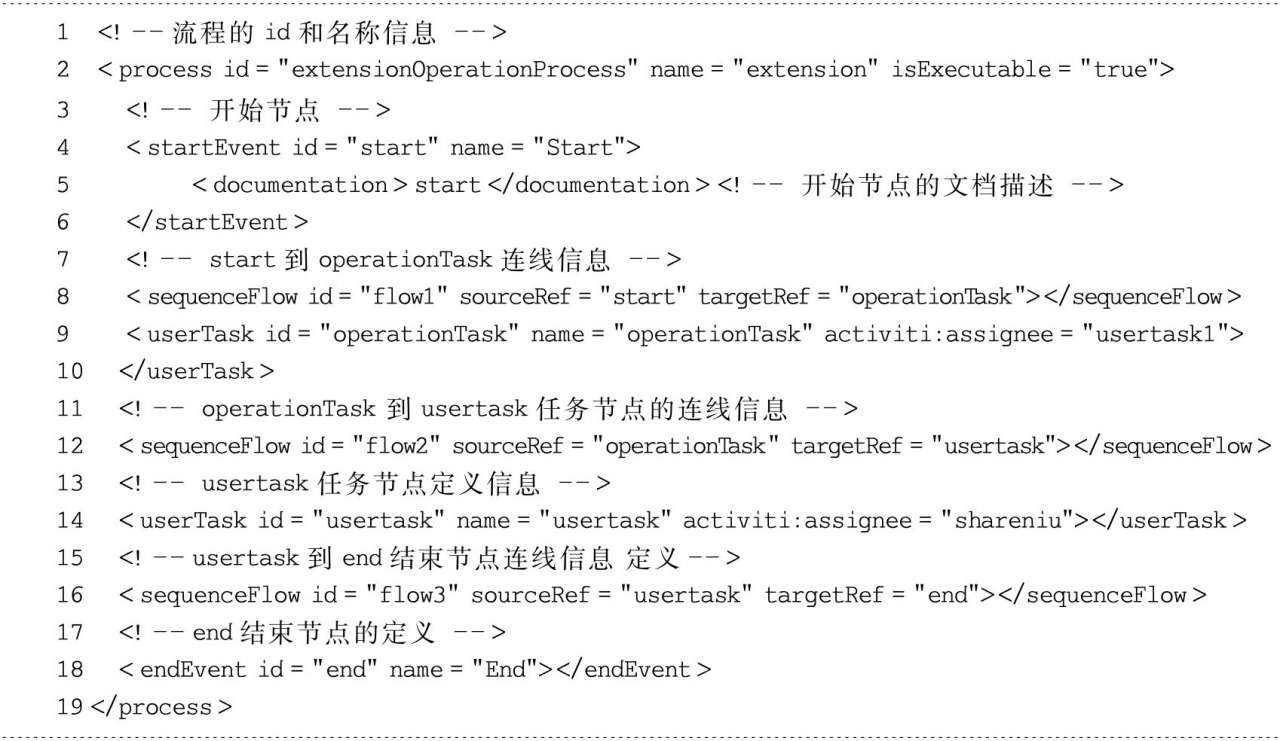

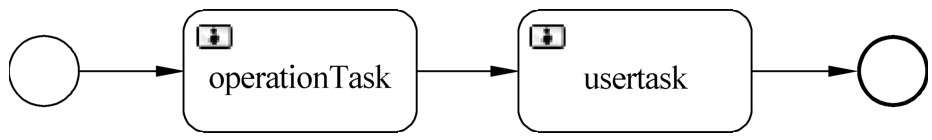

3.6節詳細講解了流程文檔內容與BpmnModel實例對象的相互轉化，該轉換過程涉及流程文檔中的元素解析，下面詳細講解引擎解析流程文檔的具體處理步驟，首先定義一個流程文檔oneTaskProcess.bpmn20.xml，該流程文檔的內容如代碼清單4-3所示，流程定義圖如圖4-5所示。

上述流程文檔中定義了開始節點start、任務節點operationTask、usertask和結束節點End。

下面定義一個類，該類主要用于解析流程文檔，如代碼清單4-4所示。

將上面代碼中convertToBpmnModel方法的處理邏輯進行如下總結。

（1）第3～4行獲取流程文檔的文件流。流程文檔的文件流獲取方式有很多，可以使用絕對定位的方式獲取，也可以從網絡資源加載獲取，本案例使用類加載器的方式獲取流程文檔的文件流。

（2）包裹文件流。第5行將獲取到的InputStream類型的輸入流，然后將其包裹為Activiti引擎可識別的StreamSource。

（3）第6行實例化BpmnXMLConverter類，該類非常重要，負責調度元素的解析工作，并維護元素解析器與元素之間的對應關系。

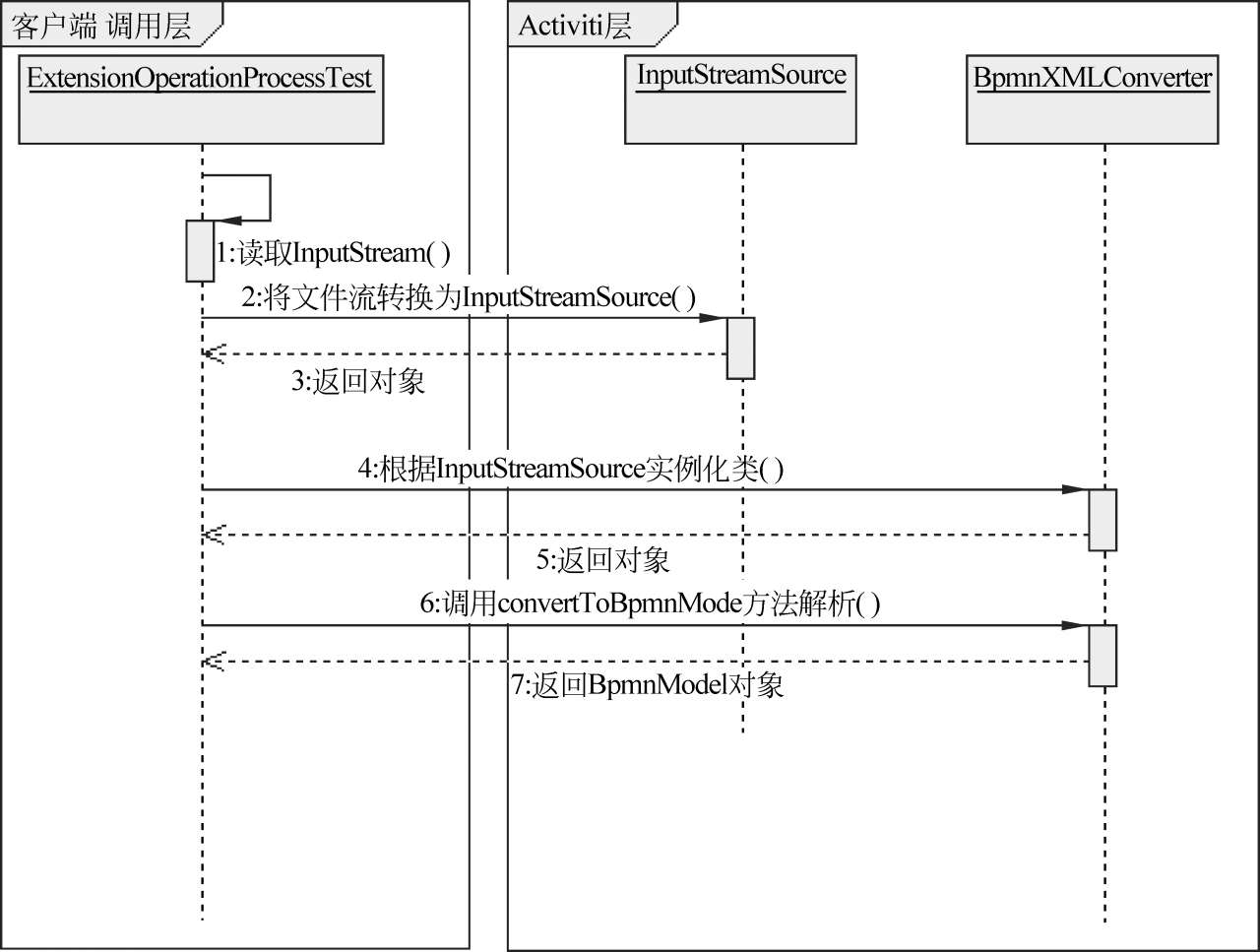

（4）第7～8行調用BpmnXMLConverter實例對象的convertToBpmnModel方法解析元素，該方法最終返回BpmnModel類型的實例對象bpmnModel，并將元素解析之后的結果填充到bpmnModel對象中。配合下面的時序圖（如圖4-6所示），可能會更加容易理解。

上面的代碼中，構造了StreamSource實例對象，這樣后續進行資源處理時就可以通過StreamSource實例對象獲取文件流信息，那么StreamSource文件流是如何封裝的呢？

4.3.2 封裝流程文檔數據流

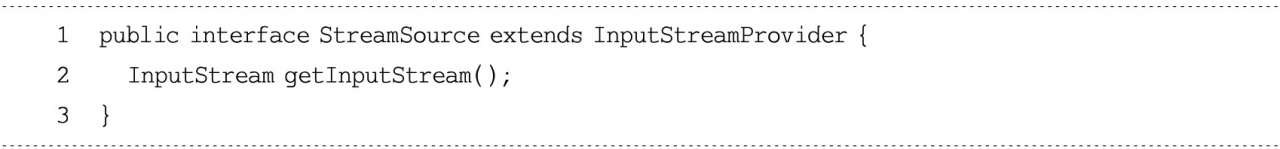

StreamSource接口的定義如代碼清單4-5所示。

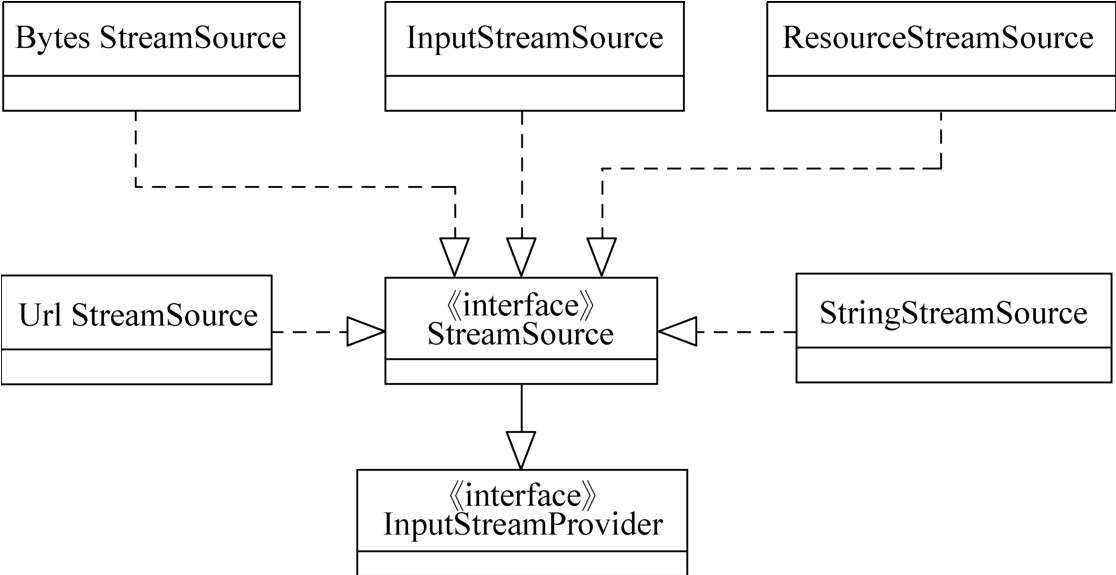

StreamSource接口繼承InputStreamProvider接口，該接口只定義了一個方法getInputStream（），該方法返回InputStream實例對象，不同來源的資源文件都有相應的StreamSource實現：如byte數組（BytesStreamSource）、InputStream資源（InputStreamSource）、URL網絡資源（UrlStreamSource）、classpath資源（ResourceStreamSource）等，該類的類圖如圖4-7所示。

在實際項目開發中，資源文件的定位以及數據流的獲取需要經常使用，如果不打算自己實現則可以直接通過Activiti提供的相關類進行操作，如代碼清單4-6所示。

獲取到inputStream實例對象之后，就可以按照平時的開發方式進行相關實現。StreamSource接口可以對需要操作的資源文件進行統一處理，其實現原理非常簡單，以ResourceStreamSource類中的getInputStream方法為例，該方法的實現方式便是直接調用classLoader提供的底層方法進行操作。

StreamSource接口定義了getInputStream方法，并提供了一系列訪問不同資源的實現類，而BpmnXMLConverter類中的convertToBpmnModel方法需要InputStreamProvider類型的參數，這樣的設計是典型的策略模式，了解了StreamSource類的相關設計原理之后，接下來深入探究BpmnXMLConverter類的初始化過程。

4.3.3 初始化元素解析器

代碼清單4-4實例化了BpmnXMLConverter類，實例化該類的同時流程引擎做了什么工作呢？首先進入BpmnXMLConverter類，該類的相關定義如代碼清單4-7所示。

BpmnXMLConverter類中并沒有相關構造方法，所以接下來分析該類的靜態代碼塊，首先明確一點，該類的靜態代碼塊主要用于初始化類中的各種屬性值，且類中的靜態代碼塊只會被執行一次，由于實例化BpmnXMLConverter類的同時該類已經被JVM加載，所以會首先執行第5～9行代碼，該代碼則直接調用第10行以及第13行定義的方法，最終將流程元素以及其對應的解析器添加convertersToBpmnMap和convertersToXMLMap集合。

流程文檔中的大部分元素與之對應的解析器均是一一對應關系，但對于dataObject類型的元素來說，就需要特殊處理一下，因?yàn)樵擃愋偷脑貎H僅是數據類型不同而已，其他屬性定義幾乎完全相同，常用數據類型的有String、Boolean、Integer等，因此沒有必要為每一種具體的數據類型單獨定義一個解析器，只需要在dataObject元素對應的解析器中根據數據類型進行區分處理即可，附帶的好處就是可以將不同數據類型的元素解析工作集中起來管理，這樣也可以控制不同數據類型的元素按照指定的先后順序進行解析。

第5～9行代碼執行完之后，開始實例化第1～2行中的各種內置元素解析器，例如signal元素的解析器SignalParser。第14行使用convertersToBpmnMap集合存儲元素以及元素對應的解析器，該集合為Map數據結構，key為String類型，存儲流程文檔中定義的元素名稱，對應converter.getXMLElementName（）方法的返回值（流程文檔中元素的名稱）, value為元素對應的解析器，例如解析結束事件（endEvent）元素的時候可以直接從convertersToBpmnMap集合中查找key為endEvent的值，這樣就可以查詢到EndEventXMLConverter類。

思考一個問題：為什么使用Map數據結構存儲，而不是其他數據結構方式存儲，例如List方式存儲，關于這樣設計的動機和意圖可以參考4.4.1節的講解。

4.3.4 文檔轉換器功能

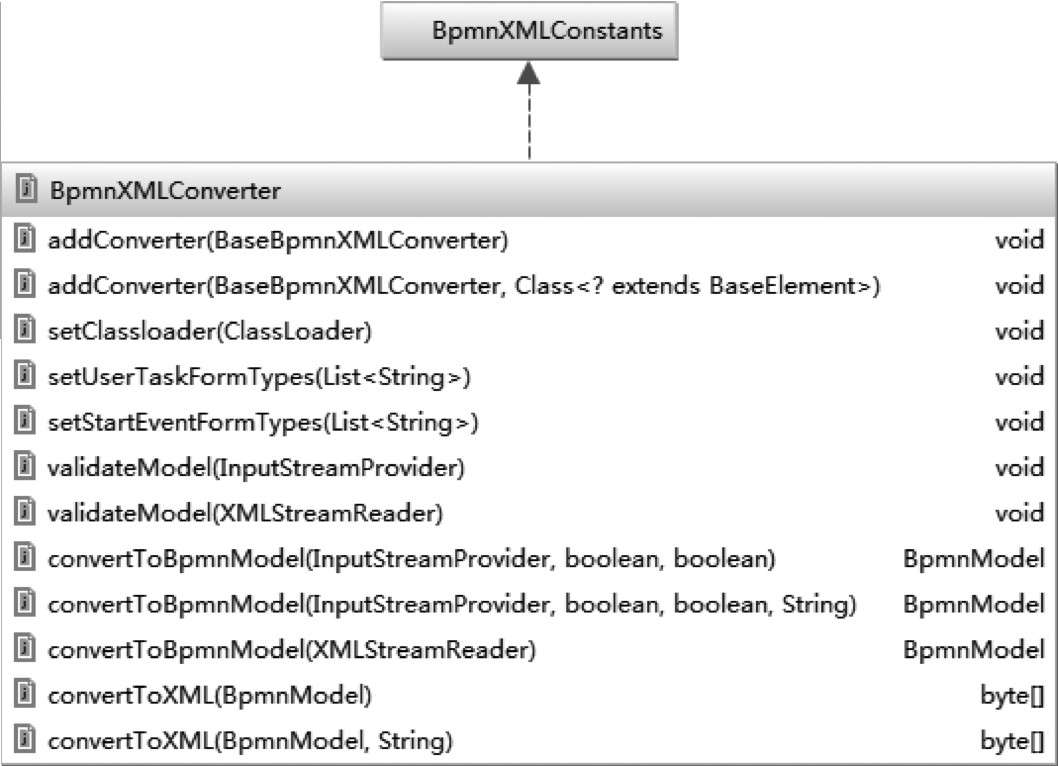

了解了BpmnXMLConverter類的初始化過程之后，接下來分析該類的功能結構，如圖4-8所示。

圖4-8描述了BpmnXMLConverter類中的核心方法，下面細化講解該類中的方法所提供的功能。

（1）convertToBpmnModel方法：解析流程文檔中的元素，最終將元素解析結果封裝為BaseElement實例對象，該方法最終返回BpmnModel實例對象。可以將BpmnModel實例對象理解為流程文檔解析之后的內存對象，流程文檔中所有元素的解析結果均存儲在該實例對象中，開發人員可以直接通過該實例對象獲取流程文檔中定義的所有元素信息。

（2）convertToXML方法：將BpmnModel實例對象轉化為流程文檔內容，該方法的操作與convertToBpmnModel方法的操作完全相反，convertToBpmnModel方法則將流程文檔內容轉化為BpmnModel實例對象。

（3）validateModel方法：使用BPMN20.xsd文件以及該文件所引入的其他XSD文件來驗證流程文檔中定義的元素是否符合其約束。

（4）addConverter方法：向BpmnXMLConverter類中的convertersToBpmnMap和convertersToXMLMap集合添加元素解析器，開發人員可以通過該方法添加自定義元素解析器從而替換引擎默認的元素解析器。該方法非常重要。

4.3.5 元素解析環境準備

接下來詳細分析BpmnXMLConverter類中convertToBpmnModel方法的實現邏輯，如代碼清單4-8所示。

上文詳細講解了STAX解析XML的處理流程，有了前面的學習基礎，相信可以很輕松地掌握convertToBpmnModel方法的執行邏輯，下面對該方法的執行邏輯加以總結。

（1）第2行實例化XMLInputFactory工廠。

（2）第3～6行為XMLInputFactory實例對象添加防護措施，防止外部DTD或者XSD文件入侵。

（3）第9行根據inputStreamProvider對象中的文件流實例化InputStreamReader類。

（4）第10行創建XMLStreamReader實例對象。

（5）第12行如果開啟了Schema文件驗證，則需要驗證流程文檔中定義的元素是否符合XSD文件約束要求。

（6）流程文檔驗證之后，第18～19行需要重新打開InputStreamReader流并實例化XMLStreamReader類，因?yàn)镾chema文件驗證完畢之后該流已經被關閉了，因此需要重新打開該流。

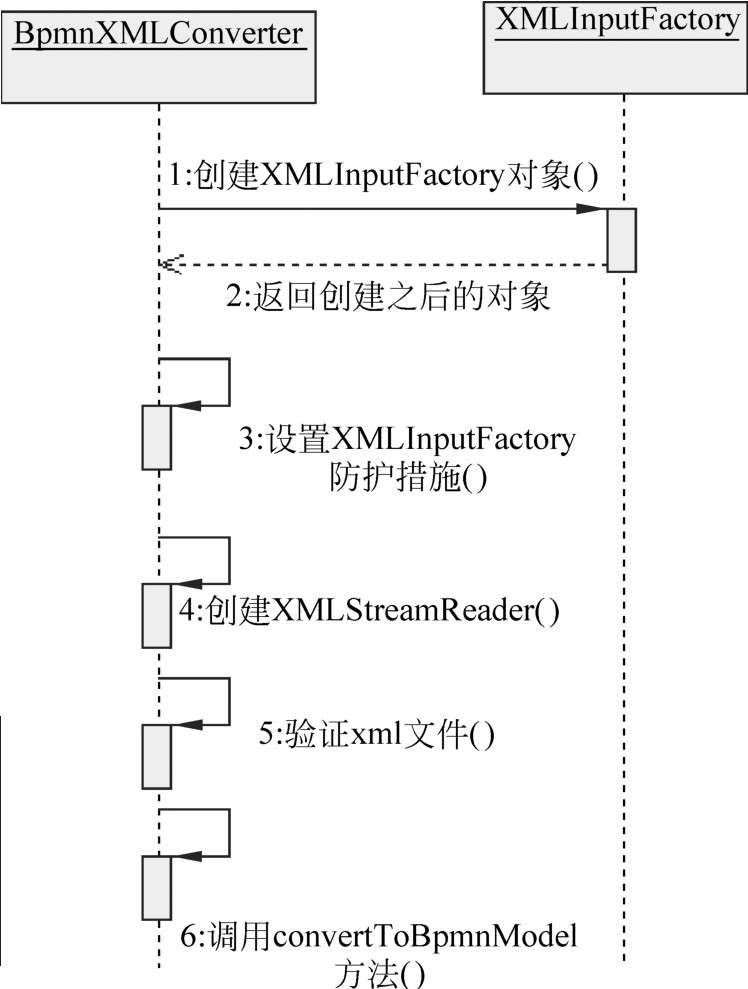

（7）以上所有步驟操作無誤之后，第22行直接委托convertToBpmnModel（xtr）方法解析流程文檔元素，配合時序圖如圖4-9所示，可能會更容易理解。

（8）第23～26行關閉文件流。

4.3.6 驗證流程文檔格式

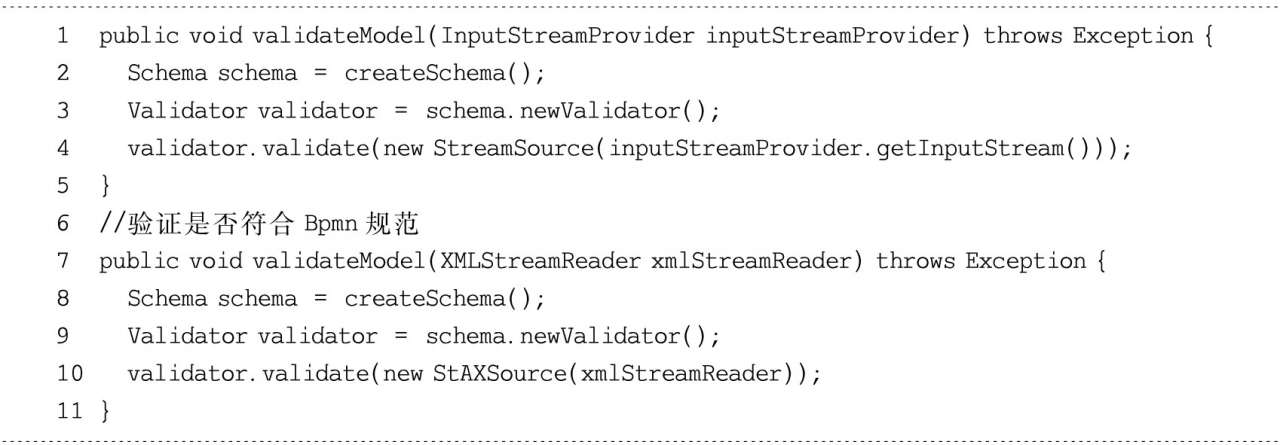

從代碼清單4-8的處理邏輯可以看出，只有validateSchema參數值為true的情況下才會開啟流程文檔元素的驗證工作，開啟流程文檔元素驗證之后，根據enableSafeBpmnXml參數值執行不同的邏輯，具體實現如代碼清單4-9所示。

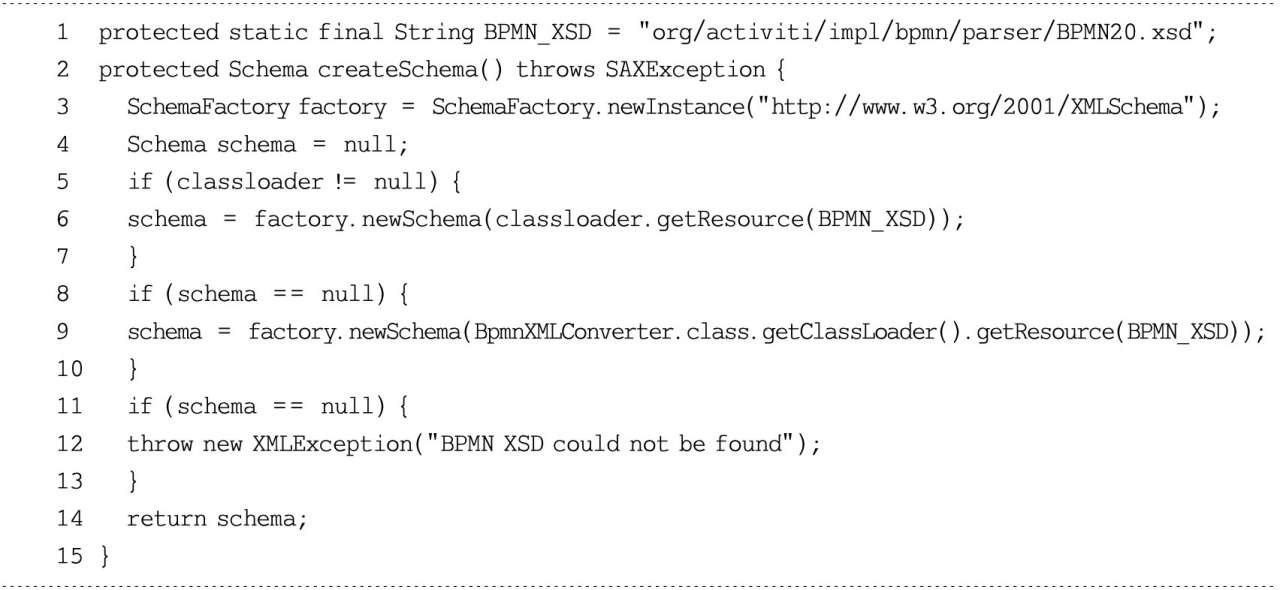

通過分析上面代碼的處理邏輯可知不管使用什么方式驗證Schema文件，首先都會調用createSchema方法創建Schema實例對象，然后基于該對象獲取驗證器，最后直接使用驗證器進行流程文檔的驗證工作，唯一的區別就是第4行代碼使用StreamSource實例對象，第10行代碼使用StAXSource實例對象。下面分析createSchema方法的執行邏輯，如代碼清單4-10所示。

創建schema對象的邏輯非常簡單，首先第3行獲取工廠類SchemaFactory，然后第6行或者第9行調用該工廠類中的newSchema方法創建schema對象，newSchema方法依賴BPMN_XSD資源文件，第5行判斷當前類的類加載器classloader屬性值是否存在，如果存在則直接通過該類加載器獲取BPMN_XSD文件流，否則第8行判斷schema是否為空，如果不為空第9行通過BpmnXMLConverter類獲取類加載器，然后再通過該類加載器獲取BPMN_XSD文件流，第11行判斷schema是否為空，如果為空則程序報錯。

通過分析上面代碼的處理邏輯可以看出classloader的使用優先級最高，如果開發人員想要為classloader屬性賦值，只需要自定義一個文檔轉換器并繼承BpmnXMLConverter類，然后為其設置classloader屬性值即可。
