任務2 設置AutoCAD 2010的個性化繪圖環境

學習目標

(1)掌握AutoCAD 2010中圖形文件的管理方法。

(2)掌握AutoCAD中圖形界限、繪圖單位、常用變量的設置。

任務描述

新建文件,默認設置文件繪圖界限為A4圖紙大小,繪圖區背景顏色黑色;光標藍色,大小20;設置長度單位小數,精度為小數點后2位。保存文件為繪圖環境.dwg。最終效果如圖1.2.1所示。

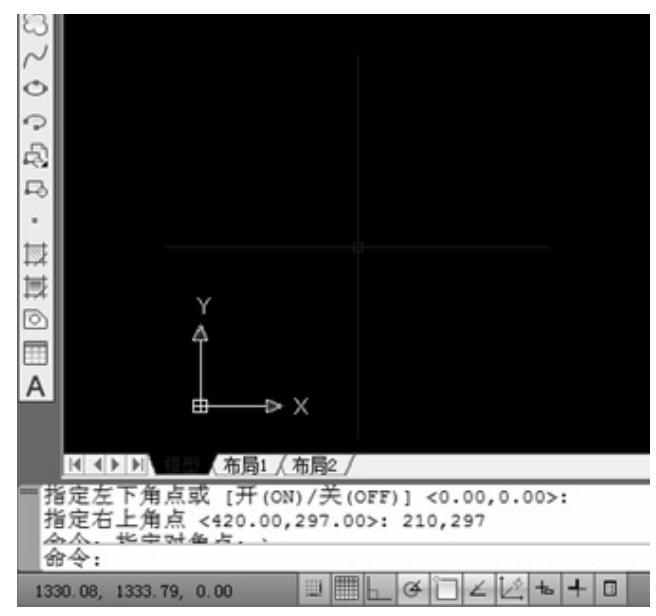

圖1.2.1 繪圖環境效果

任務實現

1.新建文件

在AutoCAD 2010中選擇“文件”→“新建”命令,打開“選擇樣板”對話框。在該對話框中選擇合適的acadiso.dwt模板來創建新的圖形文件,然后單擊“打開”按鈕即可。

2.設置圖形界限

選擇菜單欄中的“格式”→“圖形界限”命令,根據命令行上的提示,即可對繪圖界限的尺寸進行設置。具體操作如下:

命令:LIMITS  //在命令行輸入圖形界限命令

重新設置模型空間界限:

指定左下角點或[開(ON)/關(OFF)]<0.0000,0.0000>:0,0  //設置繪圖區域左下角的坐標

指定右上角點<420.0000,297.0000>:210,297  //輸入圖紙大小

然后按下空格鍵;

命令:LIMITS

重新設置模型空間界限:  //系統重新設置模型空間繪圖界限

指定左下角點或[開(ON)/關(OFF)]<0.0000,0.0000>:ON  //選擇“開”選項命令,打開圖形界限

                                //檢查功能

在執行LIMITS命令過程中“開(ON)”和“關(OFF)”選項用于打開或關閉圖形界限檢查功能。打開圖形界限檢查功能時,只能在設置的范圍內進行繪圖。關閉圖形界限檢查功能時,繪制的圖形將不受圖形界限的限制。

3.設置繪圖區背景顏色、光標顏色與大小

(1)在AutoCAD 2010中選擇“工具”→“選項”命令。單擊“顯示”選項卡的“顏色”按鈕,打開“圖形窗口顏色”對話框,將“統一背景”設置為“黑色”,將“十字光標”設置為“藍色”,單擊“應用并關閉”按鈕即可,如圖1.2.2所示。

(2)在AutoCAD 2010中選擇“工具”→“選項”命令,選擇“顯示”選項卡的十字光標大小,將光標大小設置為20即可,如圖1.2.3所示。

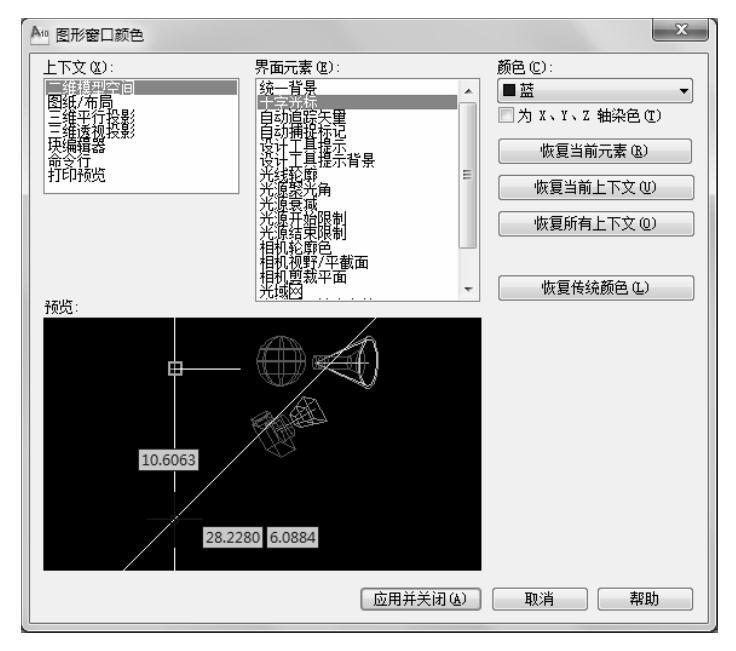

圖1.2.2 “圖形窗口顏色”對話框

圖1.2.3 “選項”對話框

4.設置單位

選擇“格式”→“單位”命令,在打開的“圖形單位”對話框中可為圖形設置長度和角度的單位值,如圖1.2.4所示。

5.保存文件

選擇“文件”→“保存”命令,打開“圖形另存為”對話框,選擇合適的目錄,將文件命名為“繪圖環境.dwg”,單擊“保存”按鈕即可,如圖1.2.5所示。

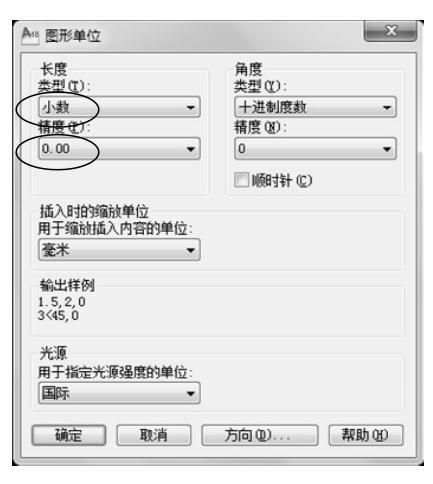

圖1.2.4 “圖形單位”對話框

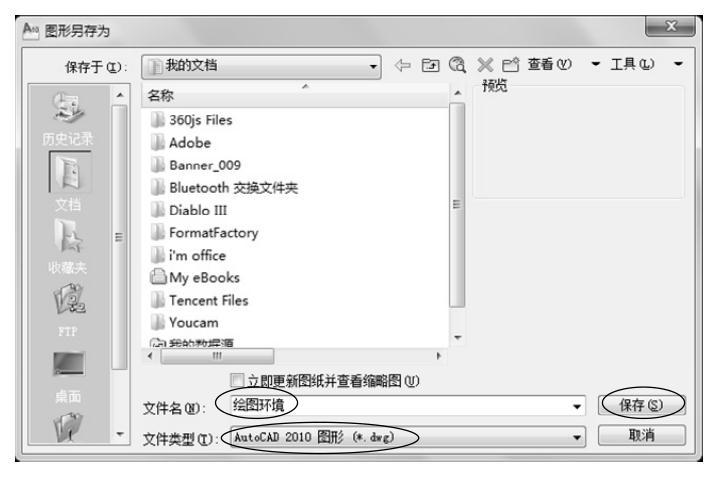

圖1.2.5 “圖形另存為”對話框

相關知識

1.AutoCAD 2010圖形文件管理

(1)新建圖形文件

啟動AutoCAD后,系統會自動新建一個名為Drawing1.dwg的圖形文件。一般情況下,用戶可通過樣板新建圖形文件。AutoCAD提供了許多樣板供用戶使用和修改,同時用戶還可以創建適合自身工作需要的樣板并保存起來。新建圖形文件時,系統默認的樣板名是acadiso.dwt。

啟用新建圖形文件命令的方式如下:

● 菜單方式,選擇“文件”→“新建”命令,打開“選擇樣板”對話框。

● 快捷按鈕方式,單擊自定義快速訪問工具欄中的按鈕,打開“選擇樣板”對話框。

● 單擊“菜單瀏覽器按鈕”,在彈出菜單中選擇“新建”→“圖形”,打開“選擇樣板”對話框。

● 命令行方式,在命令行中輸入NEW,按【Enter】鍵或單擊鼠標右鍵確定,打開“選擇樣板”對話框。在“選擇樣板”對話框中選擇樣板,然后輸入新建文件名,單擊“打開”按鈕,即可完成新圖形文件的創建。

(2)打開圖形文件

無論是繪制還是修改圖形,都需要先打開原有圖形文件。AutoCAD使用的文件擴展名是.dwg,用戶可以通過圖形文件的文件名找到所需打開的圖形文件。

啟用打開圖形文件命令的方式如下:

● 菜單方式,選擇“文件”→“打開”命令,打開“選擇樣板”對話框。

● 快捷按鈕方式,單擊自定義快速訪問工具欄中的按鈕,打開“選擇文件”對話框。

● 單擊“菜單瀏覽器按鈕”,在彈出菜單中選擇“打開”→“圖形”,打開“選擇文件”對話框。

● 命令行方式,在命令行中輸入OPEN,按【Enter】鍵或單擊鼠標右鍵確定,打開“選擇文件”對話框。在“選擇文件”對話框的“查找范圍”下拉列表框中選擇圖形文件的路徑,在文件列表框中選擇文件,然后單擊“打開”按鈕,即可打開圖形文件。

(3)保存圖形文件

無論是新建的圖形文件還是打開原有的圖形文件,在進行編輯操作之后,都需要進行保存操作。

啟用保存圖形文件命令的方式如下:

● 菜單方式,選擇“文件”→“保存”命令,打開“圖形另存為”對話框。

● 快捷按鈕方式,單擊自定義快速訪問工具欄中的按鈕,完成保存。

● 單擊“菜單瀏覽器按鈕”,在彈出菜單中選擇“保存”,打開“圖形另存為”對話框。

● 命令行方式,在命令行中輸入QSAVE,按【Enter】鍵或單擊鼠標右鍵確定,完成保存。

當用戶打開原有的文件,并對其進行了繪制或編輯等操作,但不想覆蓋原有的圖形文件時,或者要改變圖形文件的保存路徑時,可使用AutoCAD提供的“另存為”命令,對其進行另存。

啟用圖形文件另存為命令的方式如下:

● 菜單方式,選擇“文件”→“另存為”命令,打開“圖形另存為”對話框。

● 單擊“菜單瀏覽器按鈕”,在彈出菜單中選擇“另存為”→“AutoCAD圖形”,打開“選擇文件”對話框。

● 命令行方式,在命令行中輸入“SAVE”,按【Enter】鍵或單擊鼠標右鍵確定,打開“圖形另存為”對話框。在“圖形另存為”對話框中進行設置后,單擊“保存”按鈕即可完成圖形的保存。

(4)加密圖形文件

在“另存為”對話框單擊“工具”按鈕,打開“安全選項”對話框,選擇“密碼”選項卡。

在“用于打開此圖形的密碼或短語”文本框中輸入密碼,單擊“確定”按鈕,在打開的“確認密碼”對話框中再次輸入密碼,即可完成對圖形文件的加密,如圖1.2.6所示。

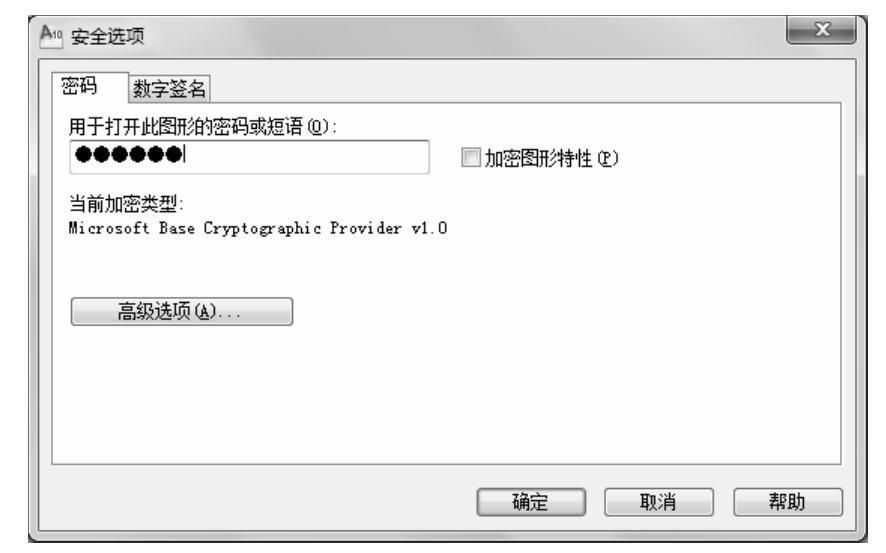

圖1.2.6 “安全選項”對話框

2.“選項”對話框設置繪圖環境

在AutoCAD 2010中,用戶可以通過選擇“工具”→“選項”命令,打開“選項”對話框,根據自己的需求來設置適合自己的個性化繪圖環境。“選項”對話框包含“顯示”“打開和保存”“文件”“系統”“草圖”“三維建模”等10個選項卡,如圖1.2.7所示。在“顯示”選項卡中可以對窗口元素、布局元素、顯示精度、顯示性能等顯示屬性進行設置。在“打開和保存”選項卡中可以對圖形保存和加密進行設置等。

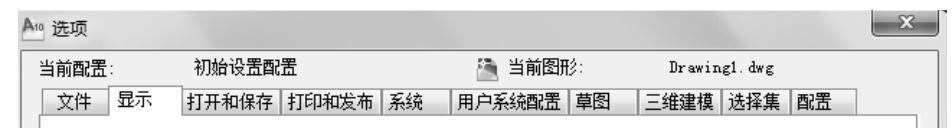

圖1.2.7 “選項”對話框的選項卡

3.設置圖形單位

默認情況下,AutoCAD 2010使用的圖形單位為十進制單位,包括毫米、厘米、英尺和英寸等十幾種單位。在使用AutoCAD 2010繪圖之前應該進行繪圖單位的設置。用戶可以根據具體工作需要設置單位類型和數據精度。

啟動設置單位的方式如下:

(1)菜單方式,選擇“格式”→“單位”命令,在打開的“圖形單位”對話框中可為圖形設置長度和角度的單位值。

(2)命令行方式,在命令行中輸入UNITS,按【Enter】鍵或單擊鼠標右鍵確定,打開“圖形單位”對話框。在“圖形單位”對話框中進行設置后,單擊“確定”按鈕即可完成圖形的保存。

4.設置繪圖界限

在通常情況下,繪制工程圖的圖紙都是有一定尺寸規格的。國標圖紙幅面的常用規格有A0~A4共5種,一般稱為0~4號圖紙。在AutoCAD 2010中與圖紙的大小相關的設置就是繪圖界限,設置繪圖界限的大小應與選定的圖紙相等。

啟動設置繪圖界限的方式如下:

(1)菜單方式,選擇“格式”→“圖形界限”命令,根據命令行上的提示,即可對繪圖界限的尺寸進行設置。

(2)命令行方式,在命令行中輸入LIMITS,根據命令行上的提示,即可對繪圖界限的尺寸進行設置。

技能拓展

具體要求:新建文件,設置文件繪圖界限為A2圖紙大小,繪圖區背景顏色白色;光標黑色,大小100;設置長度單位小數,精度為小數點后4位,設置密碼123456,保存文件為繪圖環境新.dwg。

步驟提示:

(1)新建文件。

(2)設置圖形界限。使用LIMITS命令或者選擇“格式”→“圖形界限”命令將圖形界限設置為A2圖紙大小,即420mm×594mm。

(3)設置繪圖單位。啟動UNITS命令或者選擇“格式”→“單位”命令設置繪圖單位。

(4)設置選項面板顯示選項卡。在繪圖區右擊,在彈出的快捷菜單中選擇“選項…”命令,打開“選項”對話框中的“顯示”選項卡。選中“打開和保存”選項卡,單擊“安全與選項”按鈕,在“安全與選項”對話框中設置密碼123456,單擊“確定”按鈕,保存設置。

(5)保存文件。
