1.4　基本圖形生成技術

基本圖形生成技術主要包括掃描轉換概念、掃描轉換直線、掃描轉換弧、圖元屬性控制、填充、字符表示和輸出、二維裁剪和三維裁剪。

1.4.1　掃描轉換概念

在繪圖紙上，可在任意兩點間畫一條連續的直線；但在屏幕上，只能畫任意兩個整數坐標點（像素）之間的連線，且該直線不再連續，而是由落于其上或臨近的像素構成。將頂點參數表示的圖形轉換為像素（點陣）表示的圖形稱為光柵圖形的掃描轉換。基本圖形的光柵掃描轉換也稱為圖元生成。

圖元的掃描轉換分為兩個步驟，即確定與圖元相關的像素集合，和用顏色及其他屬性對這些屬性進行寫操作。

1.4.2　掃描轉換直線

掃描轉換直線是計算出落在直線上或與它臨近的一組像素，以一定的顏色用這組像素近似替代連續的沒有寬度的筆直直線，并在屏幕上顯示的過程。

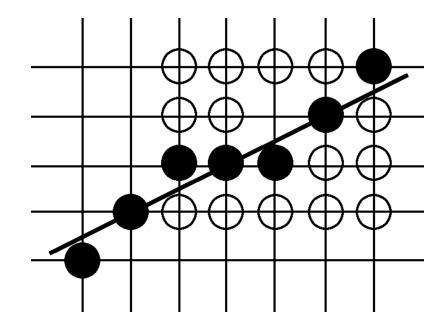

屏幕上的光柵點（像素）用圖1-3中的光柵點格圖表示，填色的圓圈是直線上的點，未填色的圓圈不是直線上的點，這些圓圈是以像素點的坐標（xi，yi）為圓心的小圓圈。這里暫且認為直線的端點都是整型坐標點且直線是一個像素寬的。

下面是掃描轉換直線的DDA算法（數值微分法）。

設直線的兩個端點坐標為（x0，y0）和（x1，y1），若記Δx=x1-x0，Δy=y1-y0，則它的斜率m=Δy/Δx，那么直線上對應于xi的yi坐標是：yi=mxi+B，這里B是直線的截距，yi值四舍五入取整數值。

顯然，yi+1=mxi+1+B=m（xi+Δx）+B=mxi+mΔx+B=yi+mΔx。若取增量Δx=1，有yi+1=yi+m。

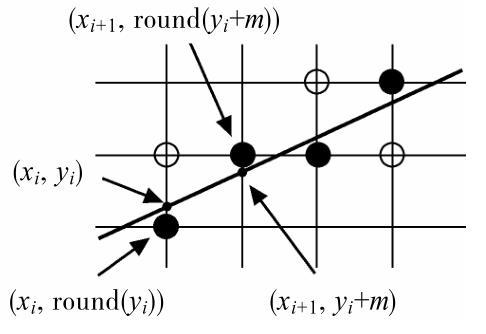

可見x每增加一個像素，y就增加一個m，即可以從yi直接得到y(tǒng)i+1，而不是由xi+1通過直線方程yi=mxi+B求得yi+1，這樣便消除了算法中的乘法，如圖1-4所示。上式所表示的生成直線的計算方法稱為數值微分法。

從直線最左面的端點（x0，y0）開始，假設x0，y0都是整數，由于直接使用y0，就不必計算截距B，這里是考慮直線斜率|m|≤1的情況。此時x增加1時，y的增量不大于1，在迭代的過程中，每次只寫一個像素。如果直線的斜率|m|>1，可將x，y交換使y值每增加1時，x值相應增加1/m。

1.4.3　掃描轉換弧

生成圓弧的最簡單算法是利用圓弧的方程x2+y2=R2，取一系列不同的x，求出相應的y，連接畫出圓弧。若畫一個整圓，則只需畫出1/8圓弧，再利用對稱性即可畫出整圓。但它用到開方，計算量大，效率不高。

掃描轉換弧的算法有圓弧生成的中點算法、多邊形迫近法、正負法和橢圓弧生成的中點算法等，與掃描轉換直線的算法有相通之處。

1.4.4　圖元屬性控制

1.線寬控制

實際繪圖常常用到有寬度的直線和曲線。要生成有寬度的線，可用帶有一定寬度的刷子沿著單像素寬的線的中心移動。這個刷子可以是線形的或正方形的。正方形的刷子效果較好。實現正方形刷子的算法是將正方形的中心對準單像素寬直線上的每個像素，然后將正方形中全部像素置成直線的顏色。方法很簡單，但會重寫各個像素，因相鄰兩個正方形中像素可能會重疊。為避免這一點，可采用區域填充的方法來生成有寬度的直線和弧線。

2.線型控制

線型是所有圖元都具有的屬性，在工程制圖中應用廣泛，如實線、虛線、點畫線等。

線型控制一般用一個位屏蔽器來完成，如可用一個32位的整數表示一個位串，當像素對應的位為1時顯示該像素，為0時不顯示該像素。用這樣的整數控制線型時，線型必須以32像素為周期重復。

1.4.5　填充

基本圖形的填充有兩大步驟，一是確定應填充的像素，二是填充顏色。確定像素是否被填充的方法是用順序的掃描線與圖形邊界相交，并對兩交點間的像素從左到右填充。

1.矩形的填充

填充四條邊是水平和垂直的矩形比較容易，與矩形相交的順序掃描線從左邊界掃到右邊界，在此過程中，把遇到的每個像素填充同樣的顏色。

2.多邊形填充

一般多邊形的填充過程，對每條掃描線都需要執行以下4個步驟：

（1）求該掃描線與多邊形每條邊的交點。

（2）對所有的交點，按從左到右以x遞增的順序排序。

（3）把排序的交點進行配對。每對交點代表掃描線與多邊形的一個相交區間，該區間的點屬于多邊形的內部點。

（4）將相交區間內的像素點置成多邊形的顏色，把區間外的像素點置成背景的顏色。

這是多邊形填充的掃描轉換算法。還有邊緣填充算法、種子填充算法等。

3.圖案填充

填充方式分為均勻填充方式、位圖不透明方式、位圖透明方式、像素圖填充方式。

前面所述的都是均勻填充方式，即將邊界內部的像素置成同一種顏色。后3種方式只需將前述算法稍加修改即可實現。

當按照位圖不透明方式填充時，若像素對應的位圖單元的值為1，則仍用前景色顯示該像素；若為0，則以背景色顯示該像素。

當按照位圖透明方式填充時，若像素對應的位圖單元的值為1，則仍用前景色顯示該像素；若為0，則不改變屏幕上該像素的顏色。

當按照像素圖方式填充時，以像素對應的像素圖單元的顏色顯示該像素。

1.4.6　字符表示和輸出

字符是圖形中的一個重要組成部分，包括字母、數字、漢字和標點等符號。目前有ASCII碼和漢語字符集GB 2312—1980《信息交換用漢字編碼字符集基本集》。

1.字符的表示

字符的圖形有兩種表示方法：點陣字符法和輪廓字型法。

（1）點陣字符法

每個字符都定義成一個正方形的矩陣，該矩陣對應著一個正方形的位圖，字符的筆畫經過的位，其值為1，對應的像素置成字符的顏色。字符的筆畫不經過的位，其值為0，對應的像素置成背景顏色（寫模式為“替換方式”時）或像素顏色不變（寫模式為“與”方式時）。

（2）輪廓字型法

這種方法采用直線、二次或三次曲線來描述一個字符的輪廓線。這些輪廓線構成了平面上一個或幾個封閉的圖形。這樣形成的字符無論變大還是變小，其清晰度和美感都不受影響。

2.字符的輸出

字符顯示和打印的步驟是先根據字符的編碼將字符從字庫中檢索出來，然后把字符定位在正確的位置上。

1.4.7　二維裁剪

把整個圖形中所需要的一部分放到屏幕顯示區內，舍棄圖形的其他部分，這個過程稱為裁剪。圖形在屏幕上顯示的區域稱做窗口，一般為矩形。裁剪算法的關鍵是確定圖形中哪些點、線、多邊線位于窗口之中或之外。

1.直線裁剪

直線裁剪的算法很多，有編碼算法（Cohen-Sutherland算法）、中點分割算法和參數化算法（Cyrus-Beck）等。下面是編碼算法。

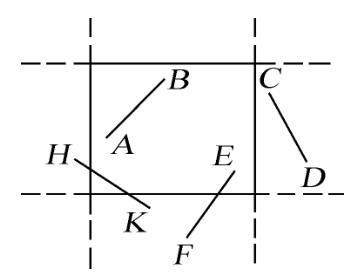

直線與裁剪窗口的關系有4種可能，如圖1-5所示。

（1）線段完全在窗口之內，如線段AB。

（2）線段完全在窗口之外，如線段CD。

（3）線段與窗口的一條邊界相交，即線段一部分在窗口之內，一部分在窗口之外，如線段EF。

（4）線段與窗口的兩條邊界相交，中間一段在窗口之內，兩頭在窗口之外，如線段HK。

對于完全在窗口之外的線段可舍棄。其他的在窗口內都有可見段，可見段不可舍棄。確定可見段的方法是求它的兩個可見端點。

2.字符裁剪

字符裁剪有多種方法，常用的有以下3種：

（1）基于字符串：當整個字符串全部位于窗口之內時顯示，否則不顯示。

（2）基于字符：當一個字符完全位于窗口之內時顯示，否則不顯示。

（3）基于構成字符的最小元素：對于點陣字符而言，構成字符的最小元素為像素，此時字符的裁剪變?yōu)辄c(diǎn)裁剪。對于輪廓字符而言，構成字符的最小元素為直線和曲線，此時字符的裁剪就變?yōu)榫€裁剪。

1.4.8　三維裁剪

三維圖形經過投影變換后才能在二維平面上顯示出來，所以，可以對已作過投影變換的二維圖形進行裁剪。三維投影在1.6.3小節介紹。
