學習單元二 單片機的“解剖圖”
一、單片機的抽象結構
圖3-7所示為單片機內部電路的抽象結構。它完整地“解剖”了單片機的內部結構和引腳的關系等內容,充分理解這個結構將很好地幫助我們理解單片機的工作過程,但我們并不奢望初學者短時間內能把此圖的內部結構全部弄清楚,在此只需要初學者有一個大概的印象即可。

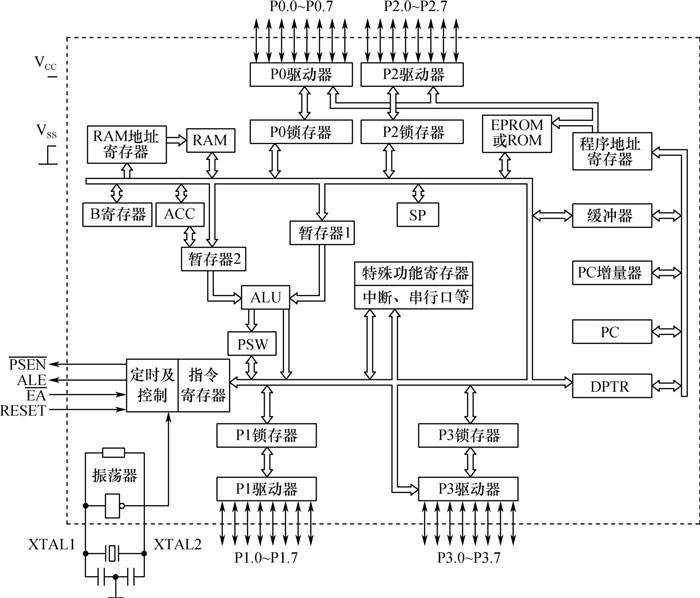

圖3-7 單片機的抽象結構
圖中最外側的虛線框代表單片機的塑料外殼。以虛線框?yàn)榻纾騼?nèi)為其內部結構,框外部為外露的40個引腳。這40個引腳分別是:4組I/O口共32個引腳(P0.0~P0.7、P1.0~P1.7、P2.0~P2.7、P3.0~P3.7)、2個電源引腳Vcc和GND、2個接晶振的引腳XTAL1和XTAL2、其余4個時序與控制引腳、ALE/
、
/VPP和RST。
為了更快地理解這個結構,我們先從熟悉的四個端口P0~P3入手。首先是P1口,它在結構圖的左下方,其中I/O口P1.0~P1.7的8根雙向細箭頭代表著8個引腳,這8個引腳與“P1口的驅動”相連,而“P1口的驅動”與“P1口鎖存器”相連,這一點與剛才圖3-6的分析是相同的。
同樣的分析方法可應用于P0、P2和P3口。從圖中看到,P0和P2口的驅動通過總線與“程序地址寄存器”相連,說明P0和P2口的第二“角色”是作為地址和數據線與“程序地址寄存器”打交道;而P3口的驅動與中斷、串行口通信和定時器寄存器通過總線相連,可以猜想P3口的第二“角色”就是與中斷、串行口通信和定時器有關的操作。此外P0、P1、P2和P3口的鎖存器都相連到單片機內部一條主要的總線上。從圖中還可以看到幾乎每一個方框都與這一條主要的總線發生關系。例如程序狀態字PSW、累加器ACC、B寄存器等。在單片機運行過程中,這條主要的總線上傳輸著各種各樣的數據。例如執行指令“MOV P1, A”時,把累加器ACC的數據載入P1中。這時,數據從累加器ACC中出來,“跑進”總線上,并沿著總線來到P1口鎖存器附近,P1鎖存器也接到MOV指令的“通知”,知道有數據送來需要接收,于是P1口鎖存器把總線上這段從ACC送出的數據接收下來,并送到P1口驅動上,這樣在單片機的P1口就出現了與累加器ACC中相同的8位數據。
有人可能會說從ACC送到總線上的數據在總線上“跑”了一圈,為什么其他的功能模塊如P1~P3口鎖存器或程序狀態字PSW等不接收而偏偏只有P1口接收到呢?這是單片機執行指令“MOV P1, A”的結果,原因是只有P1口鎖存器接到了MOV指令發出的接收數據的“通知”。
圖3-7除了展示單片機的4組I/O口,還展現了振蕩器(OSC)如何與外部的晶振和電容連接,以及4個控制引腳、ALE/
、
/VPP和RST與內部結構的關系等。
二、深入“解剖”單片機的CPU
在計算機中,CPU是計算機的核心器件,它完成高速的算術和邏輯運算。在單片機中也有CPU,為了簡化單片機的CPU,可以把圖3-7中ALU看成是單片機的CPU,只是ALU的結構和功能比CPU簡單得多。
對圖3-7中的單片機內部功能模塊——ALU(Arithmetic Logic Unit,算術邏輯單元,簡稱ALU)進行放大處理后如圖3-8所示。

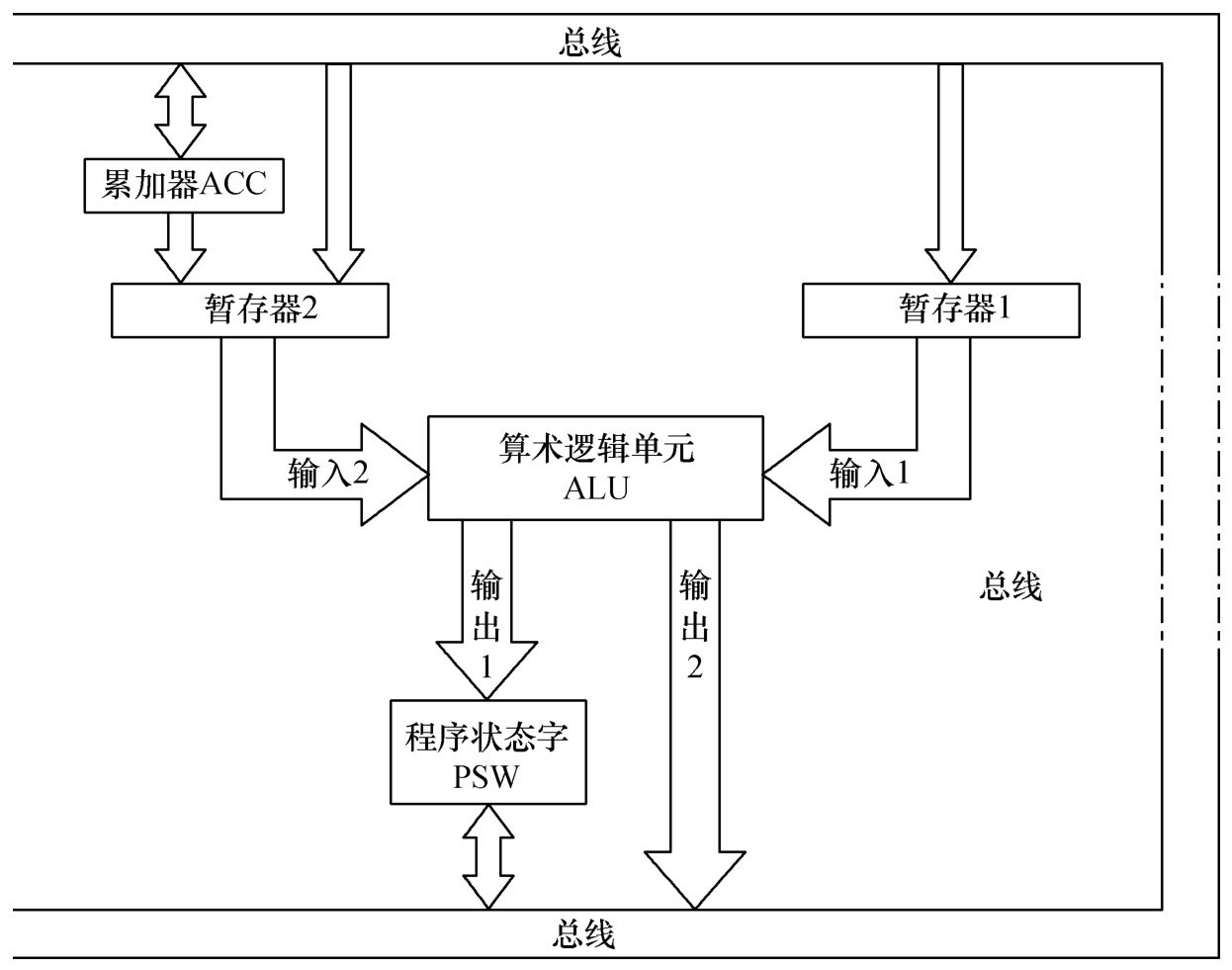

圖3-8 算術邏輯單元ALU
ALU更通俗易懂的名字是“進行算術運算和邏輯運算的處理單元”。ALU由數字電路構成,它能進行加、減法等算術運算,也能做與、或、異或等邏輯運算。
為了方便講解,在圖3-8中我們把ALU的兩個輸入分別標注為輸入1和輸入2, ALU的兩個輸出分別標注為輸出1和輸出2,其中輸入1來自暫存器1,輸入2來自暫存器2,輸出1輸出到程序狀態字PSW,輸出2輸出到總線。這里,有幾點需要了解:
(1)輸入1和輸入2的數據來自總線,送入ALU中運算后,運算結果通過輸出2又輸出到總線上。
(2)ALU的狀態通過輸出1送往程序狀態字PSW(Program State Word,簡稱PSW),所以,程序狀態字PSW隨著ALU的運算過程發生相應的變化。如執行加法指令A(yù)DD時,當最高位有進位時,程序狀態字中PSW的CY就被置1,這都?xì)w功于ALU通過輸出1向程序狀態字PSW中的CY位輸出高電平。
從圖中還看到,在輸入1和輸入2之前,有兩個單元電路——暫存器1和暫存器2,它們是緩存,用于數據的緩沖。之所以使用緩沖機制,原因是當總線上傳來數據時,ALU有可能還沒有完成前一個運算。這時,總線上的數據就可以先存儲在暫存器1和暫存器2中,當ALU完成前一個運算后,就把暫存器1和暫存器2中的數據通過輸入1和輸入2讀進來進行運算。
本單元針對單片機的抽象結構重點介紹了I/O口和ALU,還有一些很重要的功能模塊和概念如RAM、ROM等有待在后續的學習中介紹。本單元的內容可能一開始不好理解,其實不用擔心,因?yàn)樯厦娴姆治鰧?duì)單片機應用來說用處不大,只是有助于理解其內部結構。盡管這樣,我們還是把圖3-7所示的單片機的抽象結構分析了很大一部分,如4組I/O口和單片機的CPU——算術邏輯單元ALU等,并把總線上的數據傳輸機制解釋清楚了。這樣對于單片機內部結構的初步了解已經足夠了。
