1.3　PLC的工作原理

1.3.1　PLC的等效電路

從PLC控制系統與電器控制系統比較可知，PLC的用戶程序（軟件）代替了繼電器控制電路（硬件）。因此，對于使用者來說，可以將PLC等效成是許許多多各種各樣的“軟繼電器”和“軟接線”的集合，而用戶程序就是用“軟接線”將“軟繼電器”及其“觸點”按一定要求連接起來的“控制電路”。

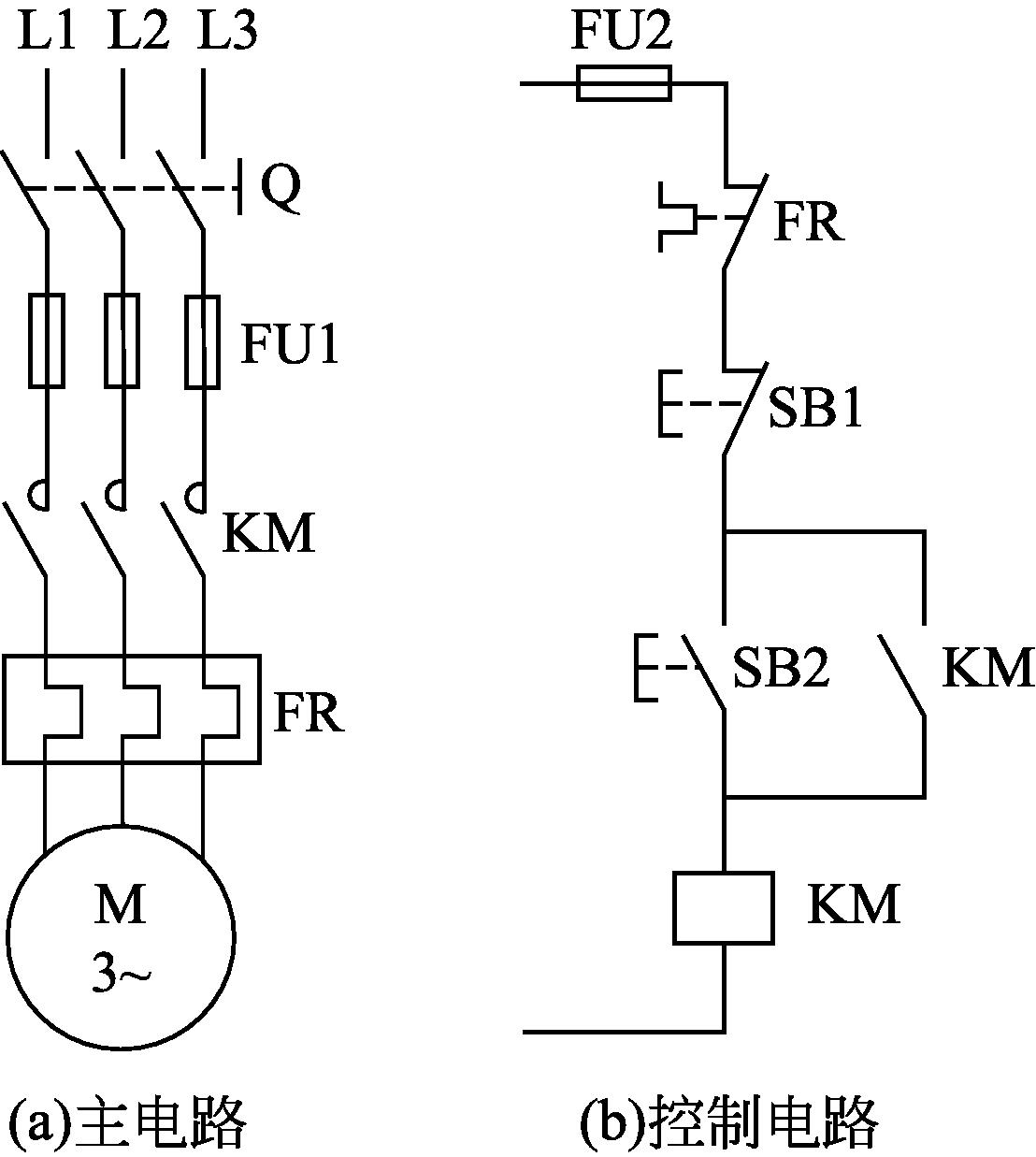

圖1-6所示為三相異步電動機單向啟動運行的電器控制系統。其中，由輸入設備SB1、SB2、FR的觸點構成系統的輸入部分，由輸出設備KM構成系統的輸出部分。

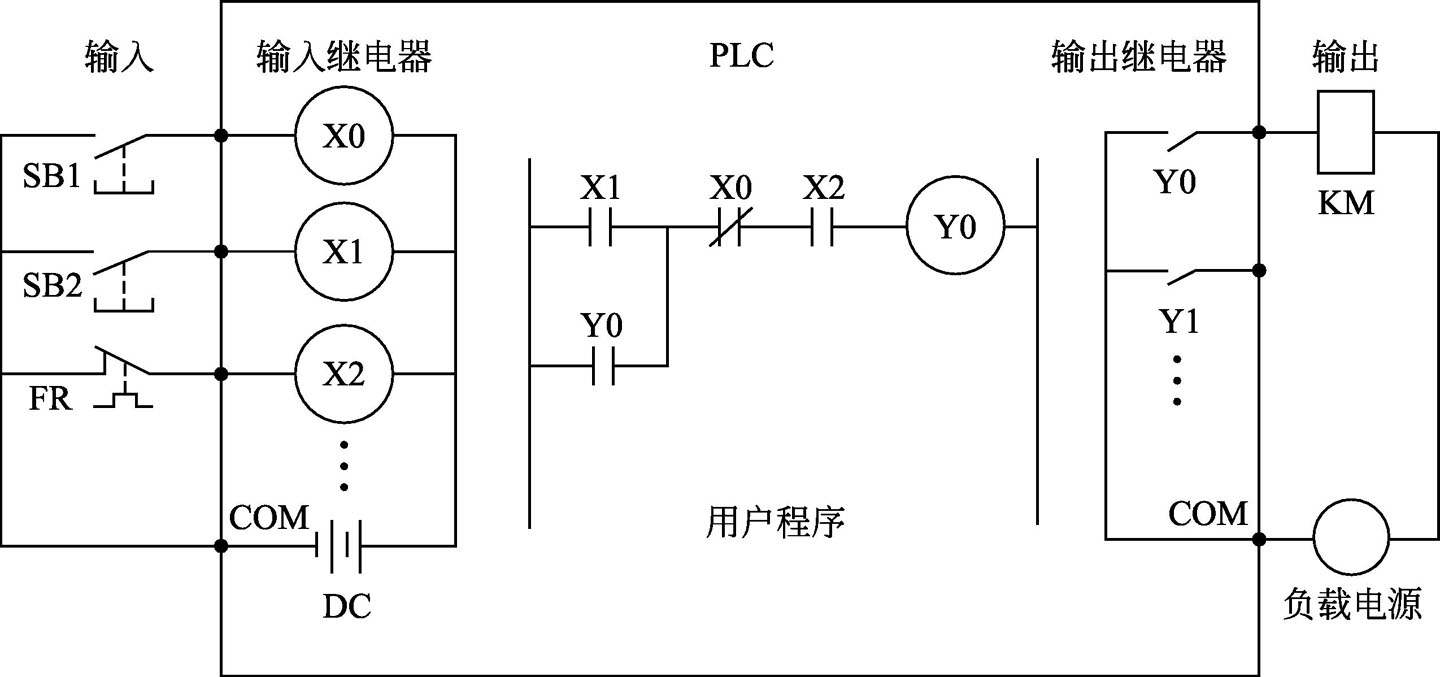

如果用PLC來控制這臺三相異步電動機，組成一個PLC控制系統，根據上述分析可知，系統主電路不變，只要將輸入設備SB1、SB2、FR的觸點與PLC的輸入端連接，輸出設備KM線圈與PLC的輸出端連接，就構成PLC控制系統的輸入、輸出硬件線路，而控制部分的功能則由PLC的用戶程序來實現，其等效電路如圖1-7所示。

圖1-7中，輸入設備SB1、SB2、FR與PLC內部的“軟繼電器”X0、X1、X2的“線圈”對應，由輸入設備控制相對應的“軟繼電器”的狀態，即通過這些“軟繼電器”將外部輸入設備狀態變成PLC內部的狀態，這類“軟繼電器”稱為輸入繼電器；同理，輸出設備KM與PLC內部的“軟繼電器”Y0對應，由“軟繼電器”Y0狀態控制對應的輸出設備KM的狀態，即通過這些“軟繼電器”將PLC內部狀態輸出，以控制外部輸出設備，這類“軟繼電器”稱為輸出繼電器。

因此，PLC用戶程序要實現的是：如何用輸入繼電器X0、X1、X2來控制輸出繼電器Y0。當控制要求復雜時，程序中還要采用PLC內部的其他類型的“軟繼電器”，如輔助繼電器、定時器、計數器等，以達到控制要求。

要注意的是，PLC等效電路中的繼電器并不是實際的物理繼電器，它實質上是存儲器單元的狀態。單元狀態為“1”，相當于繼電器接通；單元狀態為“0”，則相當于繼電器斷開。因此稱這些繼電器為“軟繼電器”。

1.3.2　PLC的工作方式

最初研制生產的PLC主要用于代替?zhèn)鹘y(tǒng)的由繼電器、接觸器構成的控制裝置，但這兩者的運行方式是不相同的。

繼電器控制裝置采用硬邏輯并行運行的方式，即如果這個繼電器的線圈通電或斷電，該繼電器所有的觸點（包括其常開或常閉觸點）無論在繼電器控制電路的哪個位置上都會立即同時動作。

PLC的CPU則采用順序邏輯掃描用戶程序的運行方式，即如果一個輸出線圈或邏輯線圈被接通或斷開，該線圈的所有觸點（包括其常開或常閉觸點）不會立即動作，必須等掃描到該觸點時才會動作。

為了消除二者之間由于運行方式不同而造成的差異，考慮到繼電器控制裝置各類觸點的動作時間一般在100ms以上，而PLC掃描用戶程序的時間一般均小于100ms，因此，PLC采用了一種不同于一般微型計算機的運行方式——掃描技術。這樣在對于I/O響應要求不高的場合，PLC與繼電器控制裝置在處理結果上就沒有什么區別了。

PLC控制任務的完成建立在硬件支持下，通過執行反映控制要求的用戶程序來實現，其工作原理與計算機控制系統基本相同。

PLC采用“順序掃描，不斷循環”的方式進行工作。運行時，CPU根據用戶按控制要求編制好并存于用戶存儲器中的程序，按指令步序號（或地址號）作周期性循環掃描，如無跳轉指令，則從第一條指令開始逐條順序執行用戶程序，直至程序結束，然后重新返回第一條指令，開始新一輪掃描。在每次掃描過程中，還要完成對輸入信號的采樣和對輸出狀態的刷新等工作。

1.3.3　PLC的工作過程

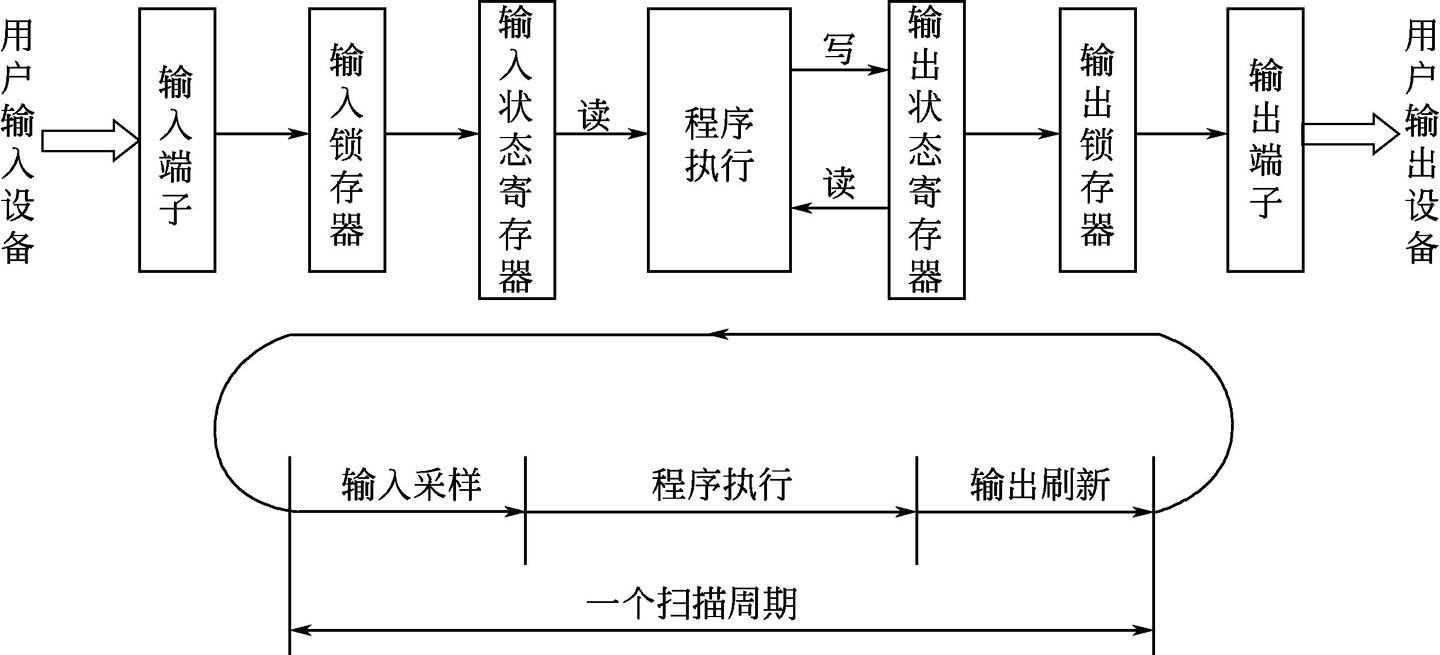

當PLC投入運行后，其工作過程一般分為三個階段，即輸入采樣、程序執行和輸出刷新三個階段。完成上述三個段稱為一個掃描周期。在整個運行期間，PLC的CPU以一定的掃描速度重復執行上述三個階段，如圖1-8所示。

（1）輸入采樣階段

首先以掃描方式按順序讀入所有暫存在輸入鎖存器中的輸入端子的通斷狀態或輸入數據，并將其存入（寫入）各對應的輸入狀態寄存器中，即刷新輸入。隨即關閉輸入端口，進入程序執行階段。在程序執行階段，即使輸入狀態有變化，輸入狀態寄存器也不會改變，只能等下一個掃描周期的輸入采樣階段被讀入。

（2）程序執行階段

按用戶程序指令存放的先后順序掃描執行每條指令，所需的執行條件可從輸入狀態寄存器和當前輸出狀態寄存器中讀入，經相應的運算和處理后，其結果再寫入輸出狀態寄存器中，輸出狀態寄存器中所有的內容隨著程序的執行而改變。

在程序執行階段，除輸入映像寄存器外，各個元件映像寄存器的內容是隨著程序的執行而不斷變化的。

（3）輸出刷新階段

當所有指令執行完畢后，輸出狀態寄存器的通斷狀態在輸出刷新階段送至輸出鎖存器中，并通過一定的方式（繼電器、晶體管或晶閘管）輸出，驅動相應輸出設備工作。

在輸出刷新階段結束后，CPU進入下一個掃描周期，重新執行輸入采樣，周而復始。
