1.2　三面投影圖

1.2.1　一面投影

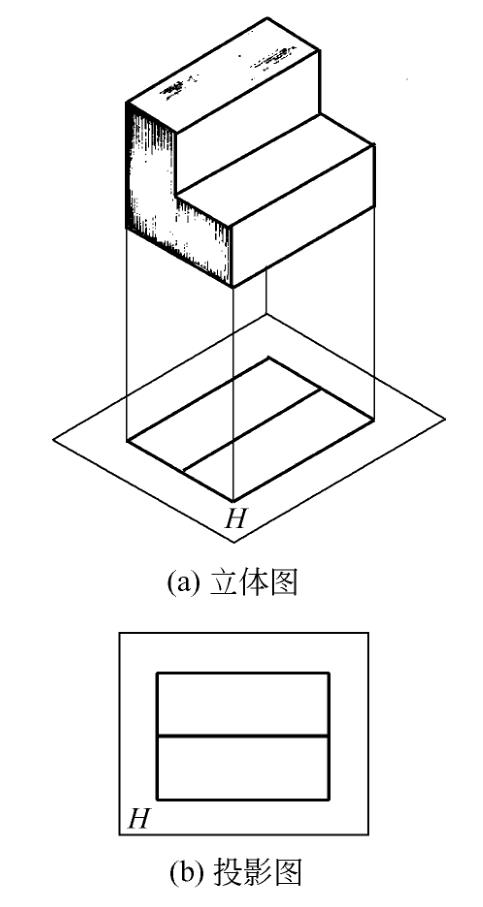

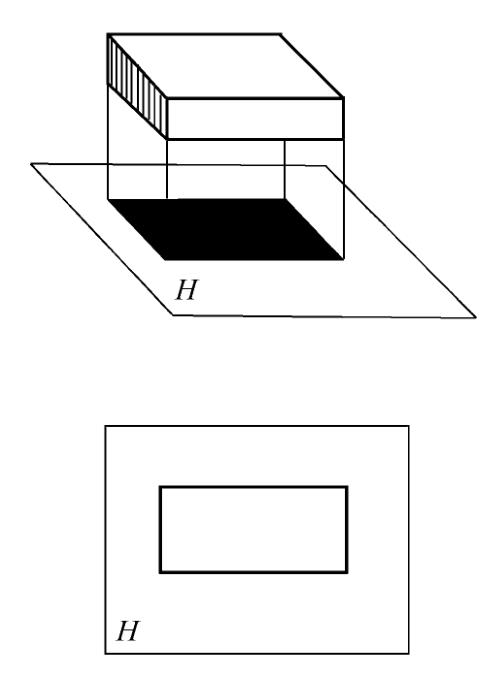

物體投影到一個面上的投影，稱為一面投影。如一木塊投影，在木塊的下面有一個水平投影面（簡稱H面），使它平行于木塊的底面，作木塊在H面上的正投影（在水平投影面上的投影稱為水平投影或H投影），其投影為矩形（見圖1-9）。這一段投影即是木塊的一面投影，其反映出從上往下觀看木塊所得的形狀、長度和寬度，但沒有表示其高度。由此可見，一面投影只能反映物體的某個側面，所以單憑一面投影是不能確定形體的形狀和大小的（見圖1-10）。

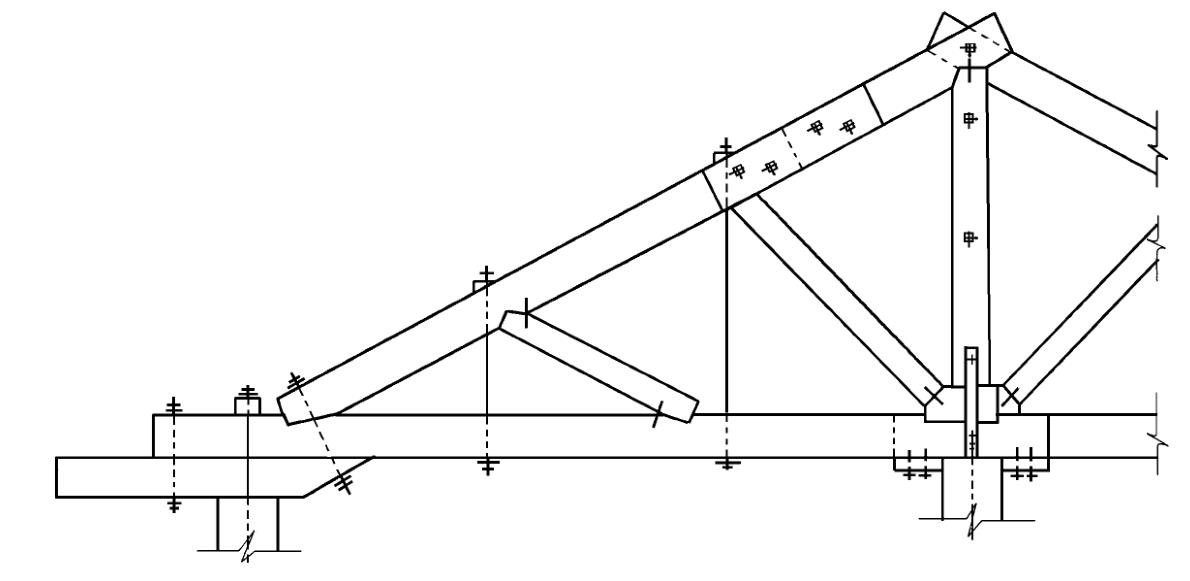

在建筑工程圖中，用一面投影來表示的物體很多。圖1-11的木屋架就是用一面投影來表示的。

1.2.2　兩面投影

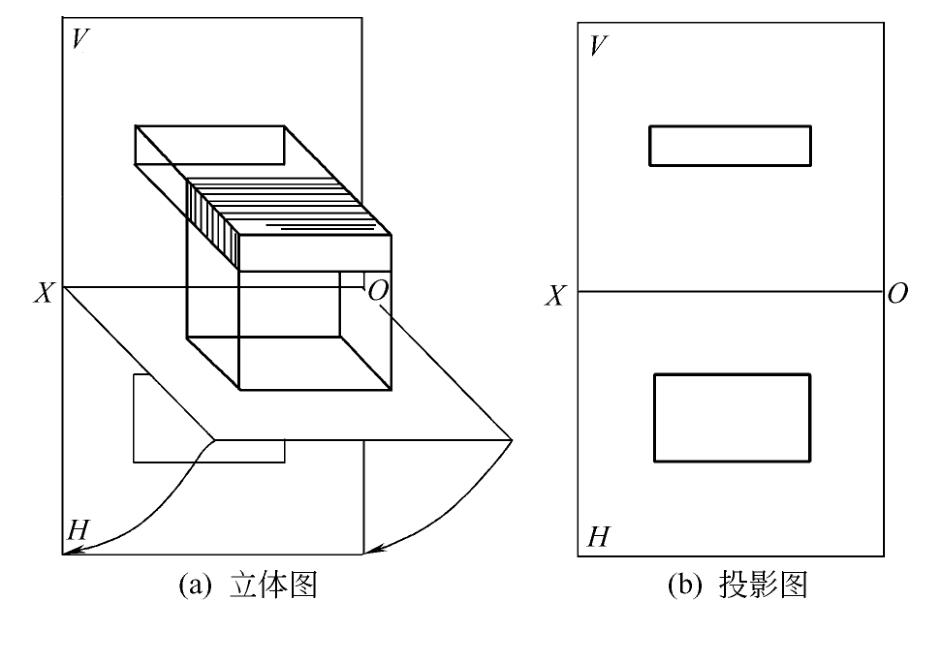

物體的投影在兩個互相垂直的投影面上，稱為兩面投影。如圖1-12所示，有一水平投影面H和鉛垂直投影面V，該投影面叫做正立投影面，簡稱為V面。

V面與H面垂直并且相交，其交線叫做X軸。在正立投影面上的投影稱為正面投影或V投影。圖1-12中，物體木塊在V面與H面上分別投影，組成兩面投影。V投影反映物體的長和高，H投影反映物體的長和寬。

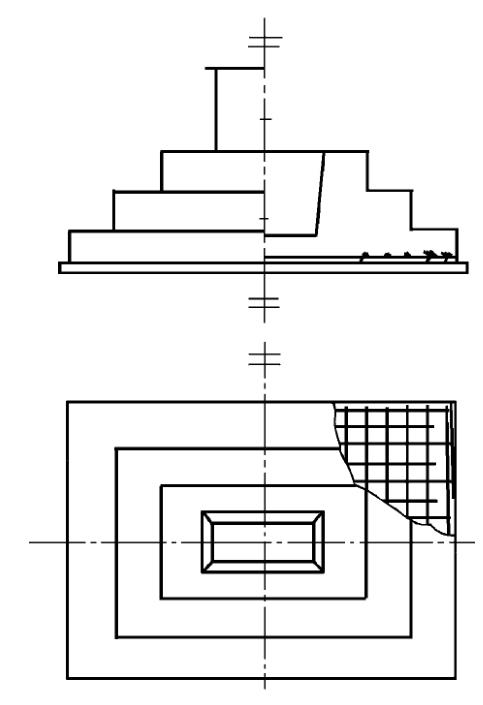

在建筑施工圖中，用兩面投影來表示物體的例子很多。圖1-13所示為鋼筋混凝土獨立基礎兩面投影圖。

兩面投影可以確定出簡單形體的空間形狀和大小，但對于比較復雜的形體還不行，還必須做出三面投影才能確定它的形狀和尺寸。

1.2.3　三面投影

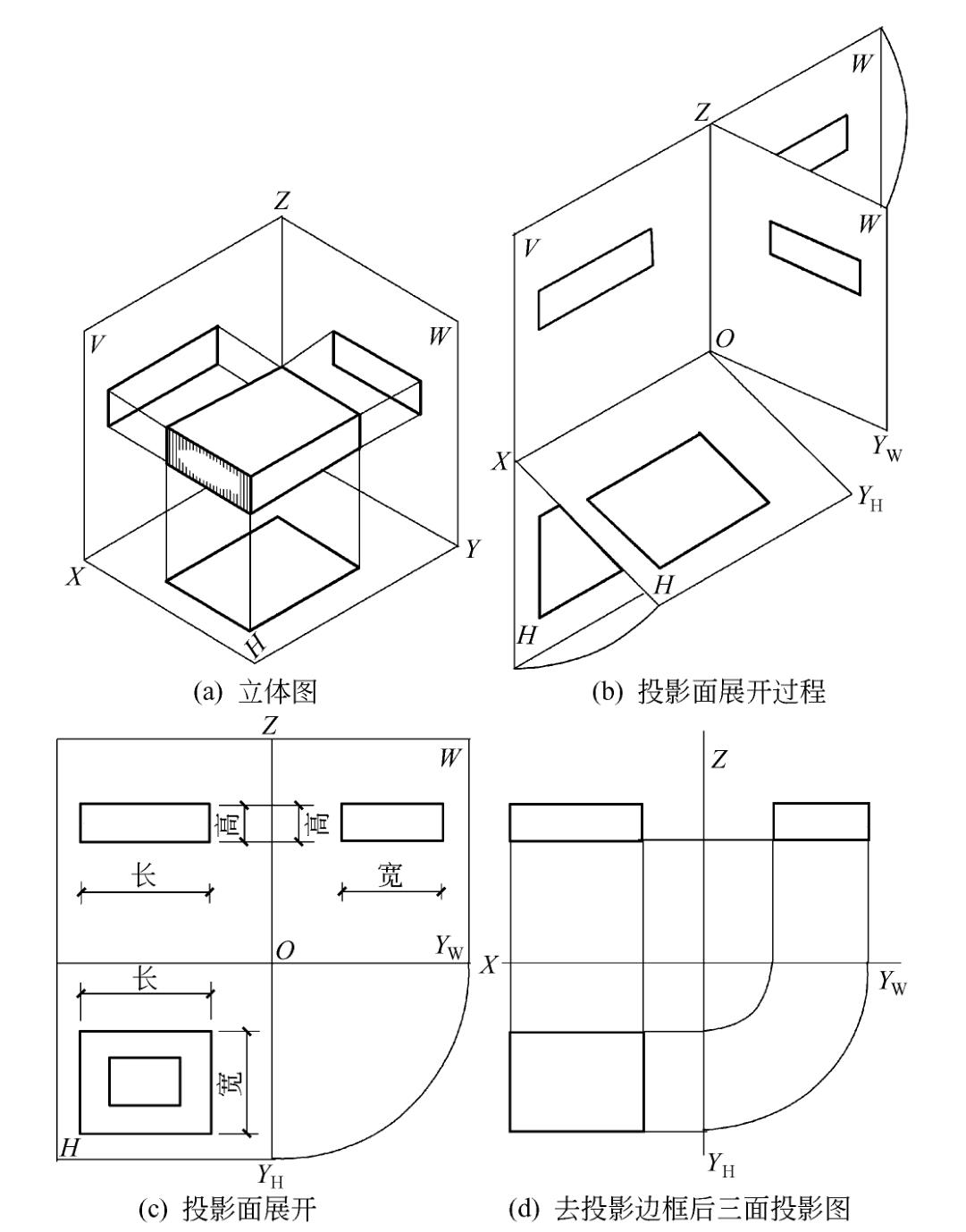

物體在三個相互垂直投影面的投影，稱為三面投影。在V面與H面之間增加一個與兩者均垂直的W面，稱其為側立投影面。W面與H、V面的交線分別叫做Y軸、Z軸。三條軸線相交于一點O，此點叫做原點。物體投影在側立面上稱為側面投影或W投影。用三組分別垂直于三個投影面的平行投影線，對置于三個投影面之間的物體進行投影，即可得到物體的三面投影圖（見圖1-14）。W投影反映物體的寬和高。

設想將三個投影面的三個投影圖展開，V面看作不動，H面看作向下轉90°，W面看作向右轉90°，這樣三個投影面上的投影圖就展開在一個平面上了。

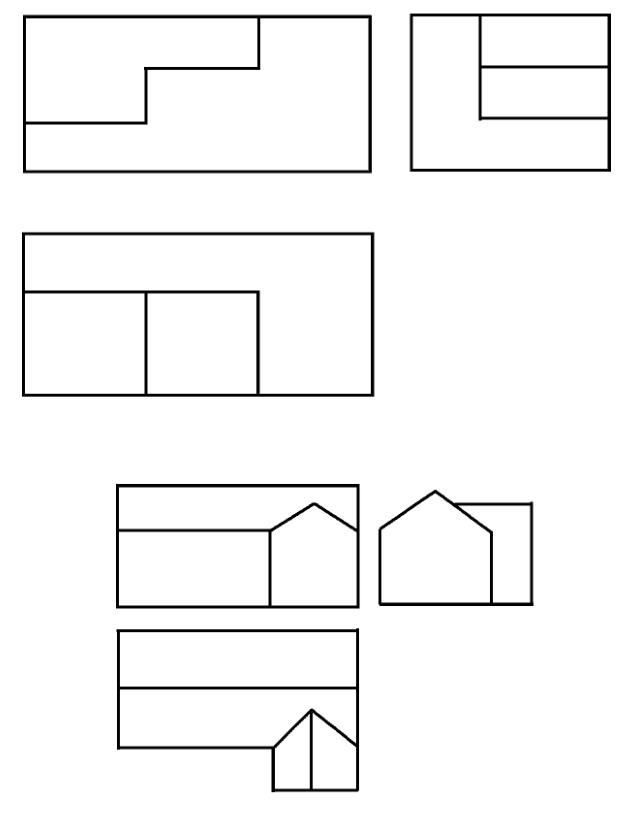

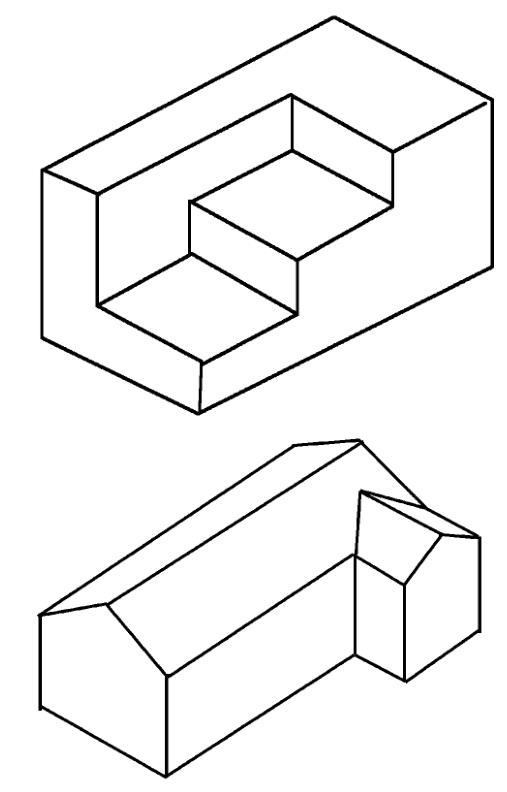

一個面投影只能反映物體一個面的情況，看圖時，必須將同一物體的三個投影圖互相聯系起來，才能了解整個物體的形狀。圖1-15和圖1-16分別畫出了兩個物體的立體圖和它們的三面投影圖。先看投影圖，想一想物體的形狀，然后再對照立體圖檢查是否想得對。
