第二節 圍護結構構型與節能設計

一、建筑體形系數與節能設計

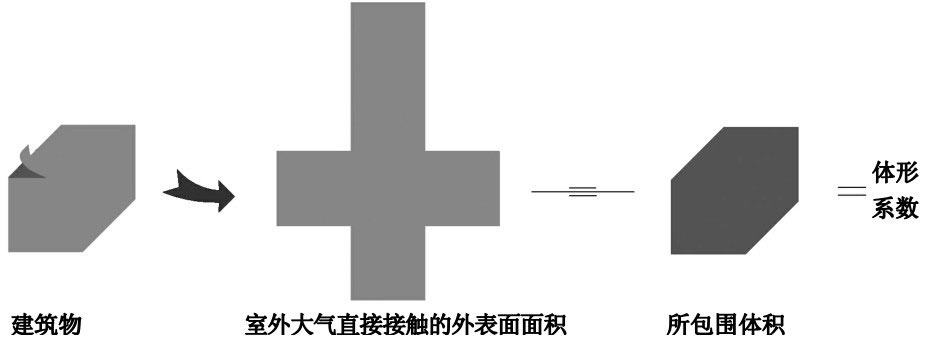

體形系數（Shape coefficient of building）就是指建筑物與室外大氣接觸的外表面積A （m2）與其所包圍的體積V（m3）的比值；外表面積中，不包括地面和不采暖樓梯間隔墻和戶門的面積。如圖3-3所示。從基本概念可以看出，體形系數越大，單位建筑體積對應的外表面積越大，外圍護結構的傳熱損失越大，能耗就越多。

因此提出體形系數要求的目的，是為了使特定體積的建筑在冬季及夏季的冷熱作用下，合理選擇傳熱面積，從而減少通過建筑物外圍護結構產生的冬季熱損失與夏季冷損失。

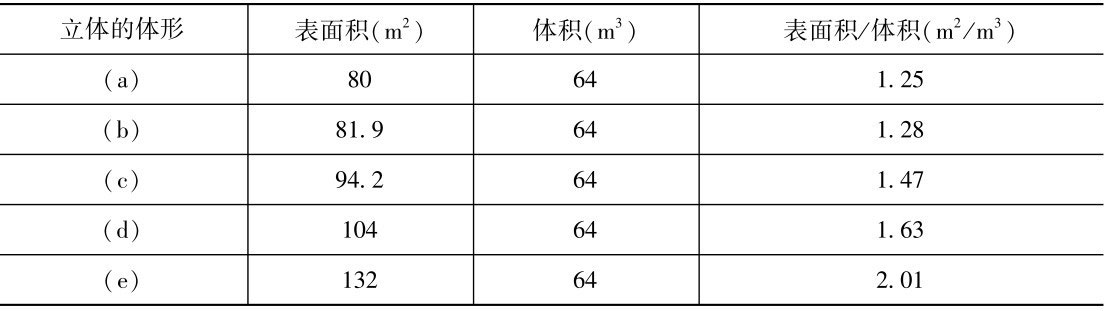

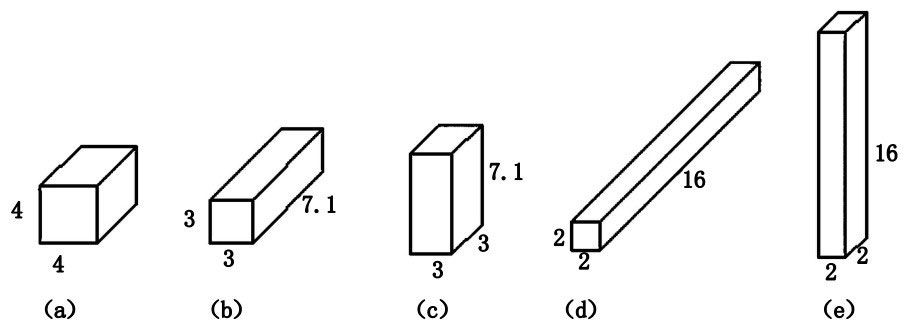

如圖3-4和表3-5所示，建筑物在體積下相同的情況下，因外形尺寸不同，其體形系數也不同，其中以立方體的體形系數為最小。

據此就要求建筑物在平面布局上，外形不宜凹凸太多，在相同體積下盡可能地收縮構筑，力求外表面平整，以減少因凹凸太多形成外墻面積大而提高體形系數。

但是，體形系數不只是影響建筑物外圍護結構的傳熱損失，它還與建筑造型、平面布局、采光通風等緊密相關。體形系數過小，將制約建筑師的創造性，使建筑造型呆板，平面布局困難，甚至損害建筑功能。因此權衡利弊，兼顧不同類型的建筑造型，盡可能減少房間外圍護結構的面積，使體形不要太復雜，凹凸面不要過多。在北方嚴寒和寒冷地區，為了使建筑物在冬季盡可能多的獲得太陽輻射熱，需要滿足或考慮建筑保溫要求的地區建筑應朝向正南（向陽），以爭取日照。同時，建筑布局時應使建筑立面避開冬季主導風向。但是在夏熱冬暖和夏熱冬冷地區，夏季白天要防止太陽輻射，夜間希望建筑有利于自然通風、散熱。因此，與北方寒冷地區相比，在建筑體形系數上沒有那么嚴格的控制。為了滿足建筑節能要求，《夏熱冬暖地區居住建筑節能設計標準》（JGJ 75—2003）、《夏熱冬冷地區居住建筑節能設計標準》（JGJ 134—2010）、《嚴寒和寒冷地區居住建筑節能設計標準》（JGJ26—2010）、《公共建筑節能設計標準》（GB 50189—2005）等建筑節能設計規范，對不同地區不同性質的建筑的體形系數給出了相應的規定，建筑的體形系數不應大于規定限值，當體形系數大于規定限值時，必須圍護結構熱工性能進行權衡判斷，以滿足節能標準。在設計中，體形系數應依據節能規范按如下要求選取。

（1）對于嚴寒、寒冷地區的公共建筑，其體形系數應小于或等于0.40。

（2）夏熱冬暖地區的居住建筑，建筑物朝向宜采用南北向或接近南北向，北區內單元式通廊式住宅的體形系數不宜超過0.35，塔式住宅的體形系數不宜超過0.40。

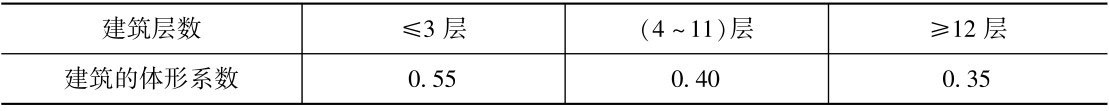

（3）對于夏熱冬冷地區居住建筑，建筑物宜朝向南北或接近朝向南北。其體形系數不應大于表3-6規定的限值。

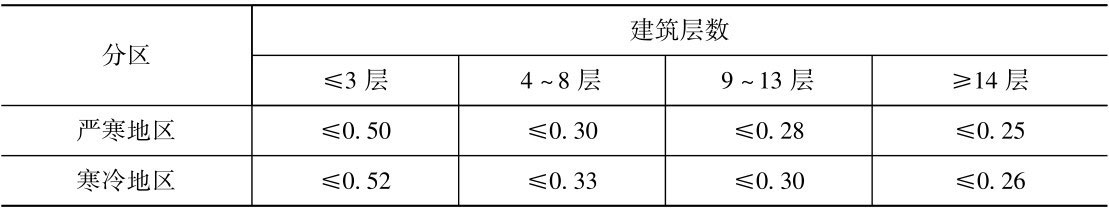

（4）嚴寒和寒冷地區居住建筑的體形系數不應大于表3-7規定的限值。

二、窗墻比與節能設計

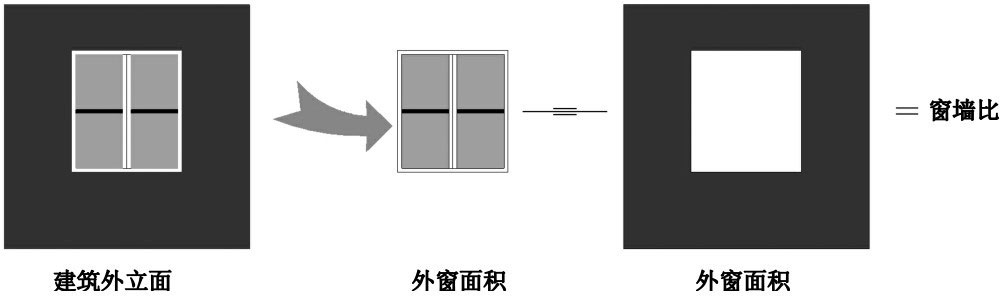

窗墻面積比（Area ratio of window to wall，簡稱窗墻比）是指窗戶洞口面積與房間立面單元面積（即房間層高與開間定位線圍成的面積，包含窗面積）的比值。如圖3-5所示。

外窗是建筑必不可少的組成部分，與墻體和屋面相比，外窗的熱工性最差。同時，夏季白天太陽輻射還可以通過窗戶直接進入室內，窗戶是影響建筑環境和建筑能耗的重要因素之一，其長期使用能耗占整個建筑長期使用能耗的40%～50%，十分可觀，因此窗戶節能是建筑節能的一個重要突破口。

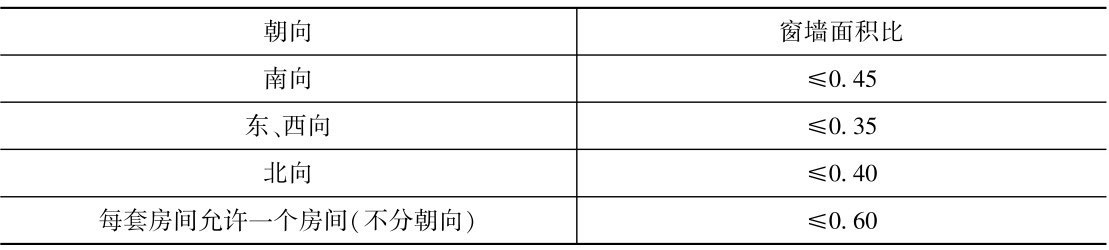

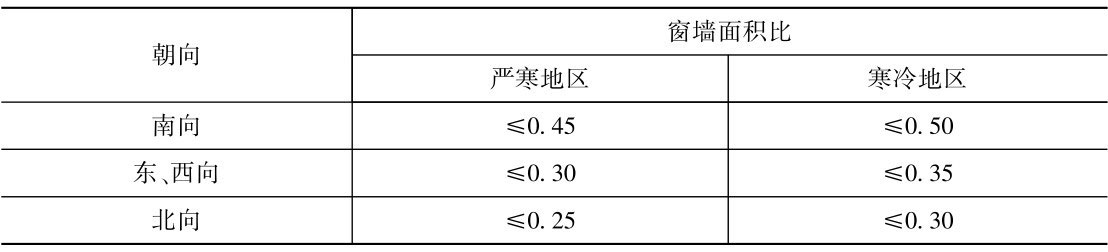

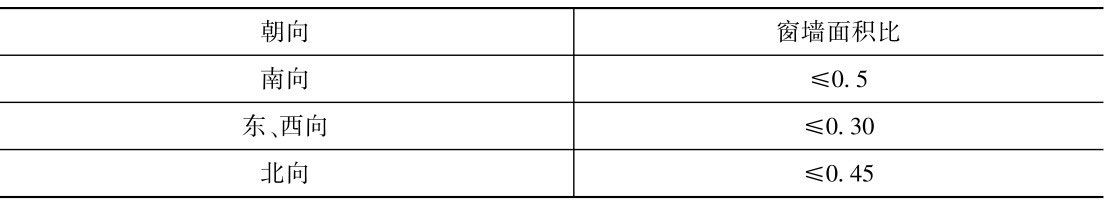

一般說來，窗墻比越大，建筑物的能耗也越大，窗墻比越小，建筑物的能耗也越?。坏皦Ρ冗^(guò)小，會影響建筑采光、通風等建筑環境。因此，如何根據不同地區的氣象條件，不同的建筑使用性質，選擇合理的窗墻面積比，至關重要。一般情況，在保證室內采光的前提下，確定合理的窗墻比，減少窗面積，對建筑節能大有裨益。因此，《夏熱冬暖地區居住建筑節能設計標準》（JGJ 75—2003）、《夏熱冬冷地區居住建筑節能設計標準》（JGJ 134—2010）、《嚴寒和寒冷地區居住建筑節能設計標準》（JGJ26—2010）等建筑節能設計規范，對不同地區不同性質建筑的各個朝向的窗墻比給出了相應的規定，建筑窗墻面積比不應大于規定限值，當窗墻面積比大于限值時，必須進行圍護結構熱工性能的權衡判斷，以滿足節能要求。在設計中，應依據節能規范按下列表3-8至表3-10選取。

窗墻比的確定需要同時兼顧保溫和太陽輻射得熱兩方面的要求。在冬天，由于太陽高度角低，陽光經由南窗入射進室內的深度大，使得南窗可以接受較多的太陽熱量，這對嚴寒和寒冷地區居住建筑非常重要，因此可以適當加大南窗面積。但在夏季，太陽輻射強烈，透過外窗向室外傳遞熱量會增加，尤其對于夏熱地區和夏熱冬冷地區，因此需要設置合理的門窗遮陽措施。而對于公共建筑，如果開窗面積過小會影響建筑的外觀和通透性，因此可適當放寬窗墻比的限制，《公共建筑節能設計標準》（GB 50189—2005）規定“建筑物每個朝向的窗（包括透明幕墻）墻面積比均不應大于0.70”，門窗的節能通常采用保溫隔熱性能玻璃，改善對太陽輻射的透過、吸收和反射特性。
